叉车配套翼式升降移动集装箱转运装置

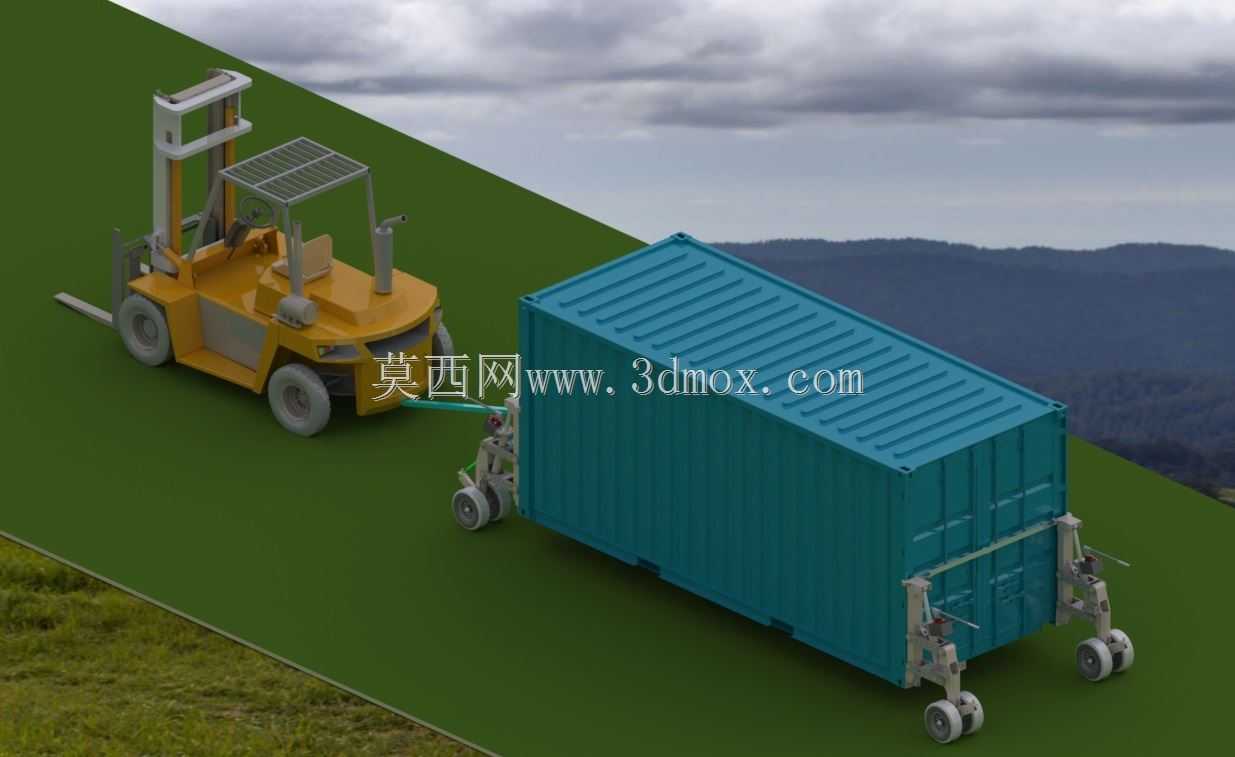

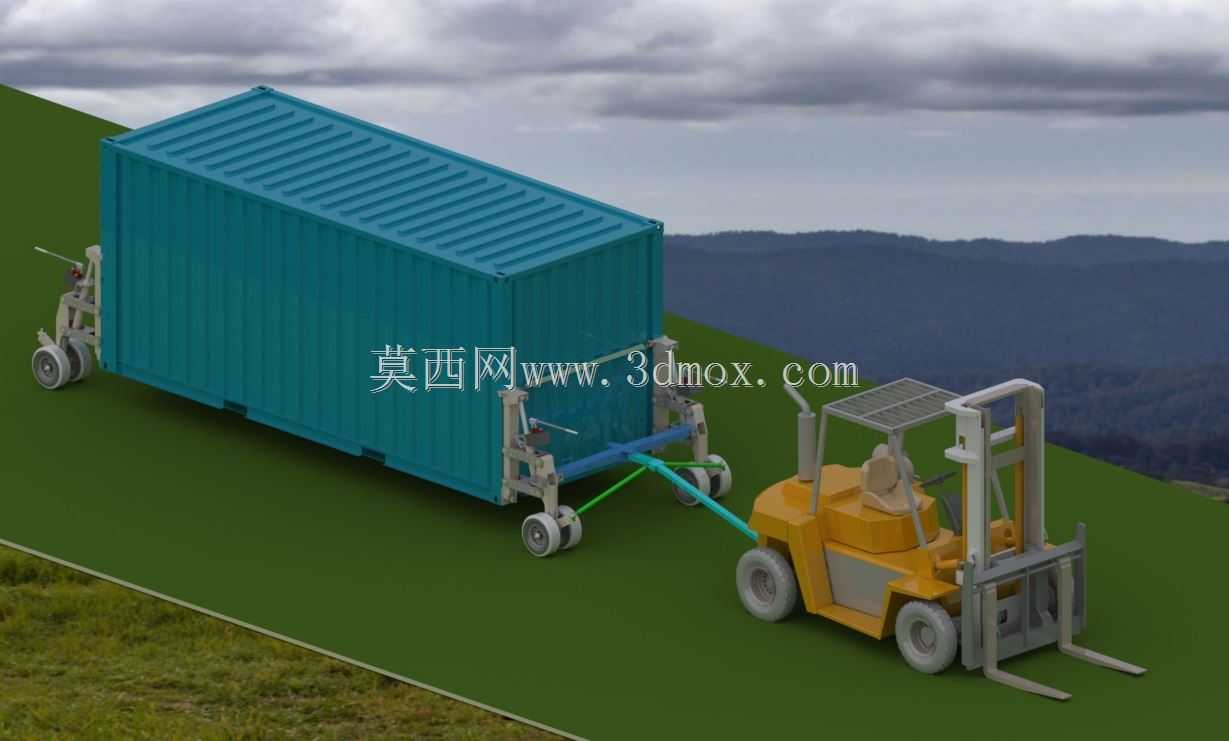

　　这套转运装置的核心适配场景集中在厂区短驳、野外临时作业点、无固定吊装设备的物流中转区域，常规标准集装箱转运高度依赖正面吊、大型龙门吊这类重型吊装设备，在作业空间狭窄、地面承载力不足的临时场地，大型吊装设备根本无法进场，这套带翼式升降机构的移动集装箱刚好填补了这类场景的作业空白，不需要额外配置重型吊装设备，仅靠常规内燃平衡重式叉车就能完成集装箱的移位、对位、临时落地固定全流程作业。整套装置的承载框架完全匹配标准海运集装箱的底部角件安装位，四个角位的升降支腿采用剪式翼展结构，支腿底部配置带刹车的重载脚轮，单支腿额定承载覆盖20英尺标准集装箱满载时的单角载荷，支腿展开时的跨距刚好覆盖集装箱底部的标准角件间距，收起时支腿整体收纳在集装箱底部框架的预留槽内，不会超出集装箱的外轮廓边界，完全满足公路运输时的外廓尺寸要求，不需要额外做超限申报。设计阶段最先敲定的是和叉车的对接接口，牵引连接座设置在集装箱端部框架的居中位置，连接销的尺寸和平衡重式叉车的货叉架牵引孔完全匹配，叉车不需要改装属具，只需要将货叉调整到对应高度，插入连接座的限位槽后插好安全销就能完成对接，牵引时的受力点完全落在叉车的牵引额定载荷范围内，不会出现叉车尾部翘头的失稳风险。翼式升降机构的动力输入完全依托叉车的液压系统，不需要额外配置独立动力单元，对接时将叉车的液压快插接头和集装箱侧部的液压接口连接，就能通过叉车的操纵杆控制四个支腿的同步升降，

　　升降行程覆盖从地面到集装箱标准运输高度的全部范围，支腿升起后集装箱底部和地面的预留间隙刚好满足常规货运平板车的装车高度要求，不需要额外铺垫枕木或者调整车辆高度。支腿上的脚轮采用聚氨酯包胶材质，轮组配置双列圆锥滚子轴承，在硬化路面上的滚动阻力控制在极低水平，单个轮组的制动踏板踩下后可以同时锁定轮组的转动和转向，在临时停放时可以保证集装箱不会出现滑移，哪怕是在有轻微坡度的野外场地，配合支腿上的可调支撑垫，也能将集装箱调整到水平状态，满足临时仓储、野外作业站的使用要求。整套装置的外形尺寸完全遵循20英尺标准集装箱的外廓规范，长度方向控制在6058毫米，宽度2438毫米，高度在支腿完全收起时和标准集装箱高度一致，为2591毫米，

　　所有突出部件都做了圆角处理，不会在转运过程中剐蹭周边设施，侧部的液压管路全部藏在框架的C型槽内，外部加装钢板防护，避免转运过程中被飞溅的碎石或者杂物碰损。在实际作业流程中，叉车驾驶员不需要额外辅助人员配合，单人就能完成全部操作：先驾驶叉车对接集装箱端部的连接座，插好安全销连接液压管路，操纵液压阀将四个支腿收起，确认脚轮离开地面后就可以牵引转运，到达指定位置后，操纵支腿下降到脚轮接触地面，拔出连接销就可以让叉车脱离，需要调整集装箱位置时，也可以降下支腿让脚轮着地，依靠人力短距离推移对位，对位完成后踩下所有脚轮的刹车，调整支撑垫到贴合地面，就可以完成集装箱的固定。这套结构的设计完全规避了传统集装箱转运对重型设备的依赖，在偏远矿区作业点、

　　临时救灾物资中转点、小型厂区内部货物流转场景下，不需要投入大额的吊装设备采购成本，仅靠厂区现有叉车就能完成集装箱的全部转运作业，翼式升降的结构相比传统的直顶式支腿，受力分布更均匀，升降过程中不会出现卡滞，哪怕四个角位的地面存在一定高度差，也能通过单独调整每个支腿的升降高度来保证集装箱箱体水平，避免箱内货物因为箱体倾斜出现滑移或者倾覆。框架主体采用标准集装箱用耐候钢焊接成型，所有焊缝都做了抛丸防锈处理，和标准集装箱的防腐等级保持一致，在户外露天存放时不需要额外做防护处理，连接部位的销轴全部采用40Cr调质处理，表面做镀锌防锈，长期使用也不会出现锈蚀卡滞的问题，液压管路的接头采用标准快插结构，和市面上主流吨位的内燃叉车液压系统接口通用，不需要额外制作转换接头，随取随用。
