基恩士FU-R67TZ直角反射式光纤传感器

　　这款直角结构的光纤检测探头，是目前自动化产线里狭小安装空间工况下常用的检测元件，适配各类漫反射、对射式光电检测场景，在电子元器件分拣、小型零件到位检测、料道缺料判断这类工位上的适配性远高于直出式光纤探头。从结构设计来看，探头端采用六角锁紧基座，和常见的M3/M4螺纹安装光纤不同，六角结构可以直接用开口扳手卡紧，在设备侧面板、治具安装板的沉孔位固定时，不需要额外预留手指拧动的操作空间，安装扭矩更容易控制，不会因为拧接过紧压碎内部光纤纤芯，也不会因为扭矩不足出现检测位置偏移。出线端采用90度直角弯折设计，这部分的结构是针对设备内部走线空间局促的场景做的优化——很多治具内部的安装位距离设备内壁只有不到10mm的间隙，如果用直头光纤，

　　尾部的光纤护套弯折半径过小，长期运行受设备振动影响很容易出现纤芯断裂、光通量衰减的问题，直角出线的结构可以让光纤顺着安装板表面平行走线，护套自然弯曲半径满足光纤最小弯折要求，大幅降低长期使用的故障率。探头的检测端面做了同轴光路设计，发射与接收纤芯在端面呈对称分布，前端的透镜结构可以把发射光聚焦在固定的检测距离范围内，针对不同颜色的被测物体，比如黑色橡胶件、银色金属件、透明塑料件，都能保持稳定的光量差，不会因为被测物表面反光率差异出现误触发。从安装边界来看，六角基座的对边尺寸和同规格螺纹光纤的锁紧螺母尺寸一致，现有设备上如果已经开了对应直径的安装孔，可以直接替换原有直头光纤，不需要重新加工安装位，适配性很强。

　　出线部分的光纤护套采用耐弯折的聚氨酯材质，在拖链往复运动的场景下，能承受百万次以上的往复弯折不会出现护套开裂、纤芯损坏的问题，适合安装在移动治具、滑台这类有相对运动的工位上。实际使用中，这类直角光纤探头常搭配对应的光纤放大器使用，检测距离可以根据现场工况通过放大器的灵敏度旋钮调整，小到0.1mm的引脚到位检测，大到几十毫米距离的料箱有无判断，都能通过调整灵敏度满足检测要求。探头的端面做了防刮蹭的硬质涂层，在有少量粉尘、切削液飞溅的机加工工位，不会因为少量杂物附着在端面就完全阻断光路，日常维护只需要定期用干净的无尘布擦拭端面即可，不需要频繁拆换探头。设计这款三维模型的时候，重点还原了六角基座的棱角尺寸、直角弯折处的过渡圆角、

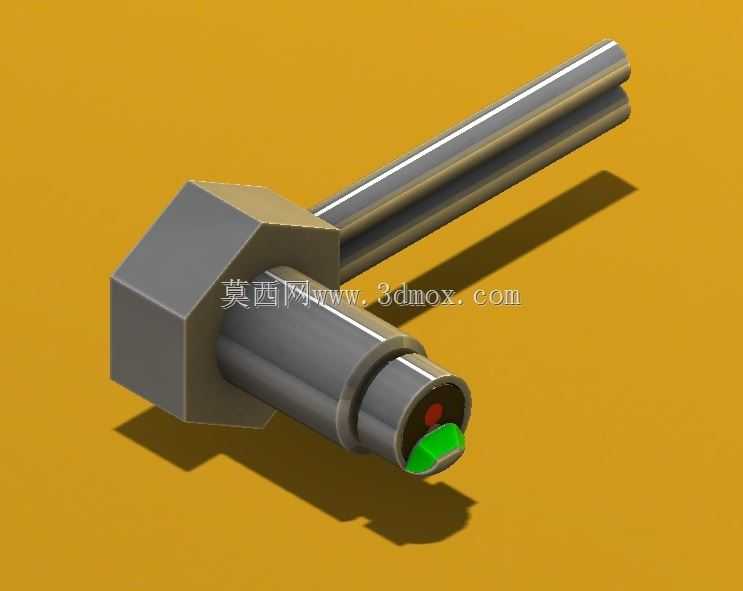

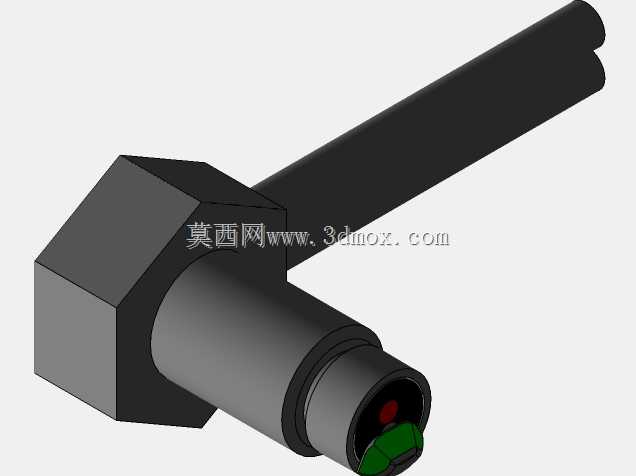

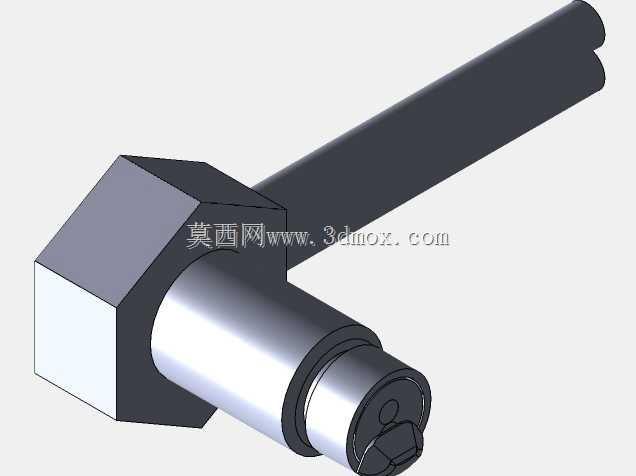

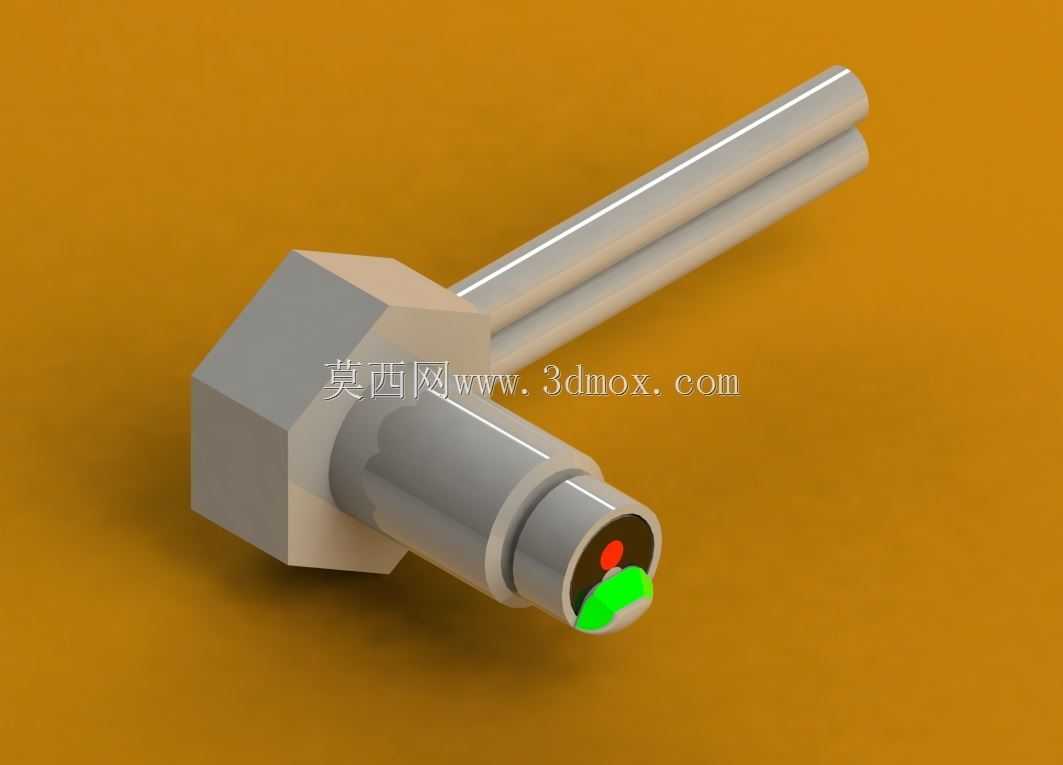

　　探头端面的纤芯分布结构，还有尾部护套的出线角度，在做设备整体装配仿真的时候，可以直接导入模型检查安装间隙，验证走线空间是否足够，避免实际加工装配的时候出现探头和周边结构件干涉、光纤弯折半径不足的问题。很多工程师在做小型自动化设备设计的时候，经常会忽略光纤探头的尾部出线空间，等到装配的时候才发现直头光纤装上去之后尾纤顶到设备内壁，强行弯折之后用不了多久就损坏，这款直角结构的探头刚好能解决这类痛点，在治具设计阶段就可以根据模型的安装尺寸预留对应的安装位，把出线方向提前规划好，减少后期现场调试的改造成本。另外探头的六角基座厚度也做了精准还原，在做薄型安装板的设计时，可以准确计算探头伸出安装板的长度，调整检测端面和被测物之间的距离，保证检测点刚好落在光路的最佳聚焦范围内，避免因为安装位置偏差导致检测灵敏度不足，出现漏检、误检的情况。
