一吨载重矿用跳汰机料仓箱体结构

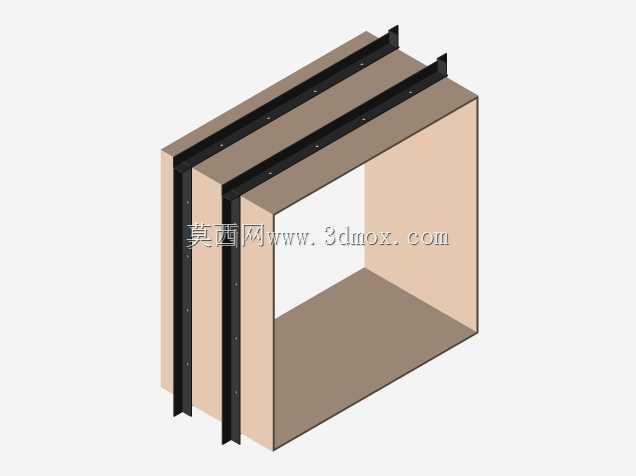

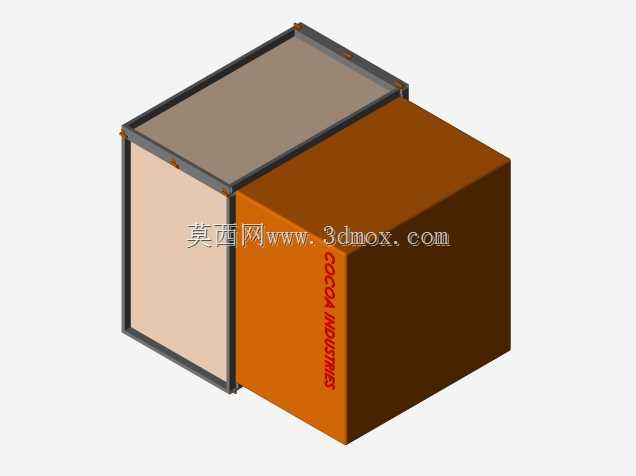

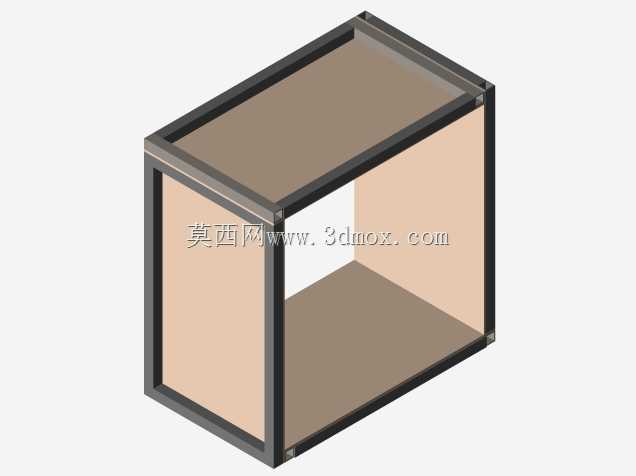

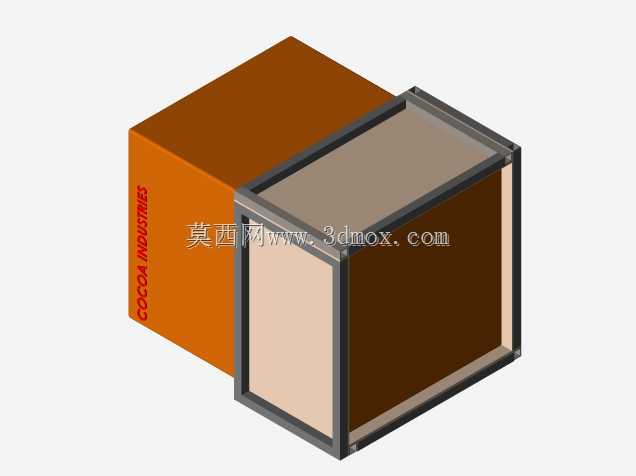

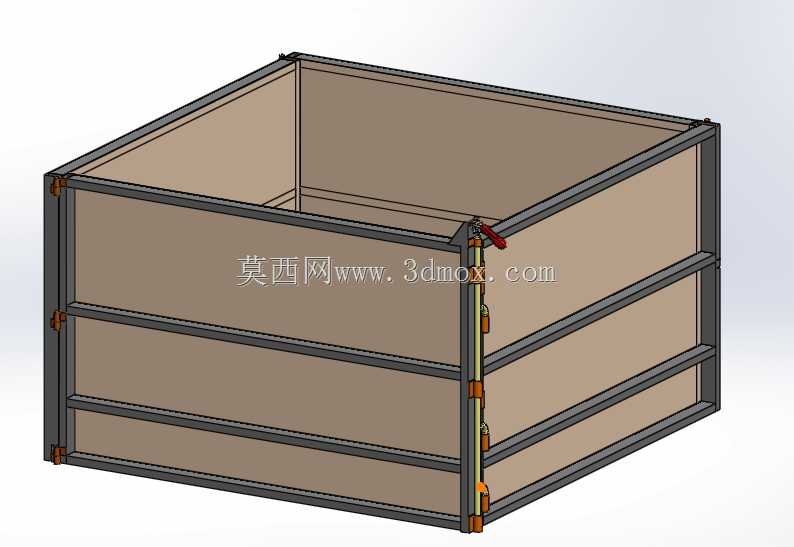

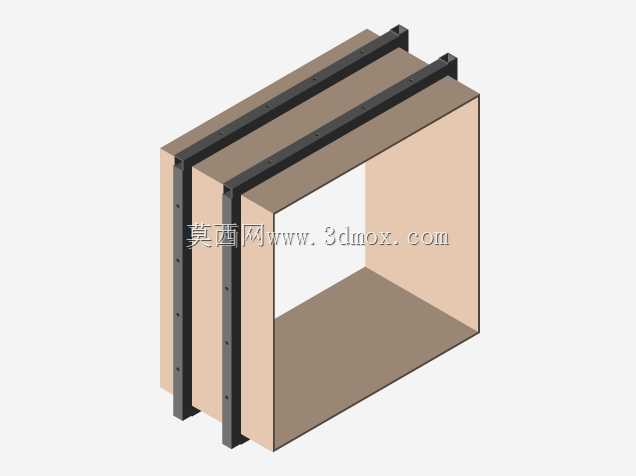

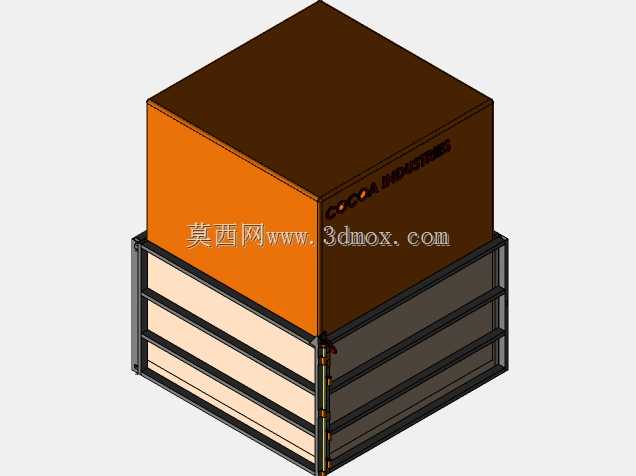

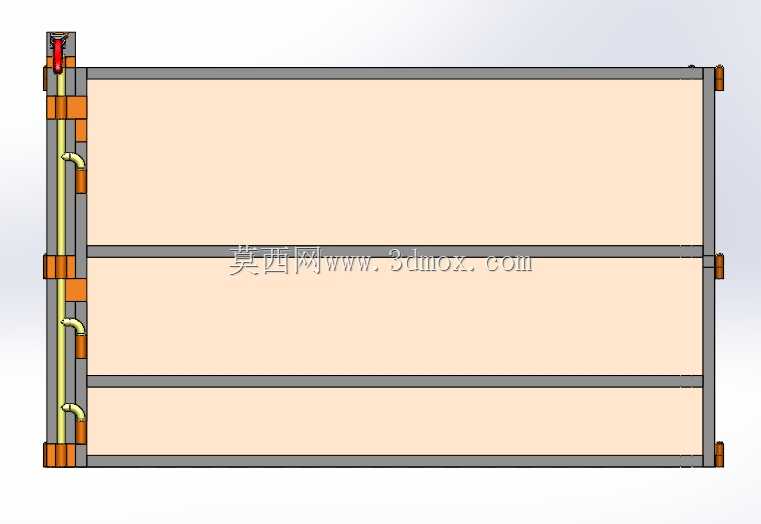

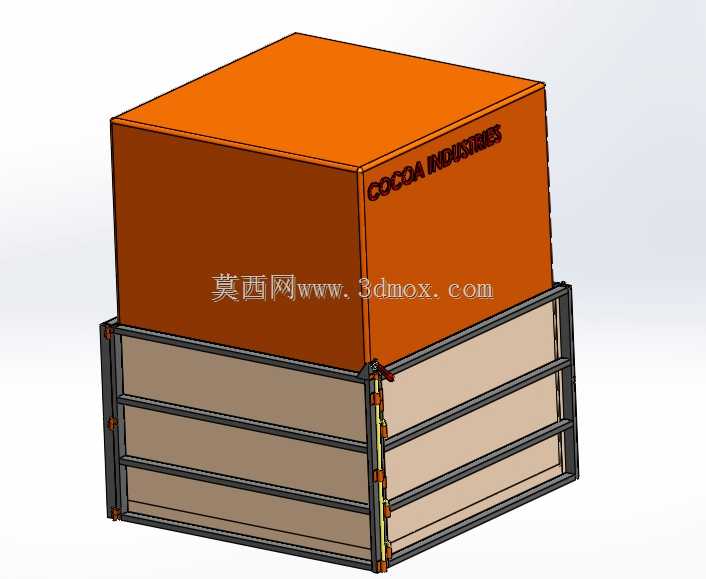

　　在重力选矿生产线的物料中转与给料环节，这类一吨载重的箱体结构是跳汰机配套系统里的核心承载部件，主要承担分选前矿物的暂存、均匀给料缓冲功能，适配中小型选煤、有色金属矿分选作业线的给料节奏，避免来料波动直接冲击跳汰机分选床层，保障分选密度的稳定性。从结构设计逻辑来看，整体采用框架式拼接结构，外部以型钢焊接成矩形承力框架，侧壁采用耐磨板材拼接，框架的横向设置三道加强横梁，抵消满载状态下侧壁受到的物料侧压力，避免长期受载出现侧壁鼓胀变形；框架边角位置采用角件加固，提升整体结构的抗扭性能，适配车间内转运、吊装的受力需求。箱体的开合侧采用快锁式搭扣结构，配合侧边的铰接转轴，可实现单侧侧壁的快速开启，方便设备检修、

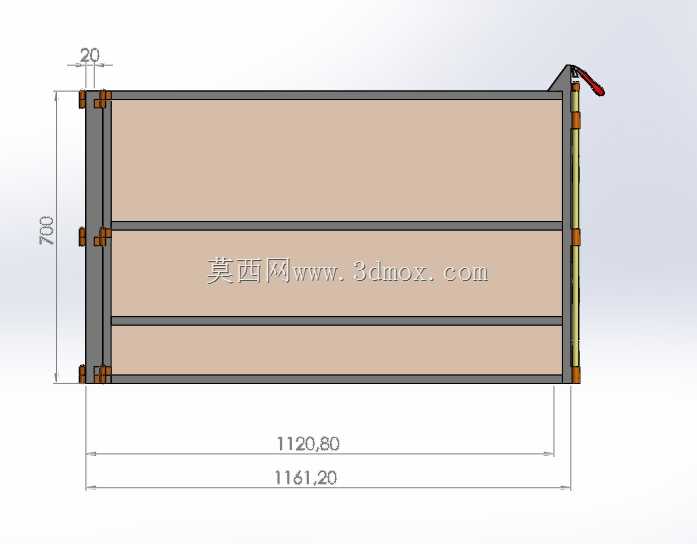

　　内部残留物料清理以及衬板更换作业，搭扣的锁止位置设置在箱体侧部的竖向加强筋上，锁止力直接传递到主承力框架，避免局部受力导致板材变形。从安装边界来看，该箱体的底部设置有与跳汰机给料口适配的定位法兰边，安装时可直接通过螺栓固定在跳汰机入料端的机架上，底部出料口与跳汰机的入料溜槽精准对接，无需额外制作转接连接件；箱体的整体外形尺寸适配1吨松散矿物的堆积容积，按照常见矿物的堆积密度计算，满载状态下物料不会溢出箱体上沿，同时预留了100mm左右的安全超高，避免给料过程中物料撒落。在实际应用场景中，这类箱体除了配套跳汰机使用外，也可单独作为生产线的中间料仓使用，适配皮带输送机、振动给料机的来料承接，

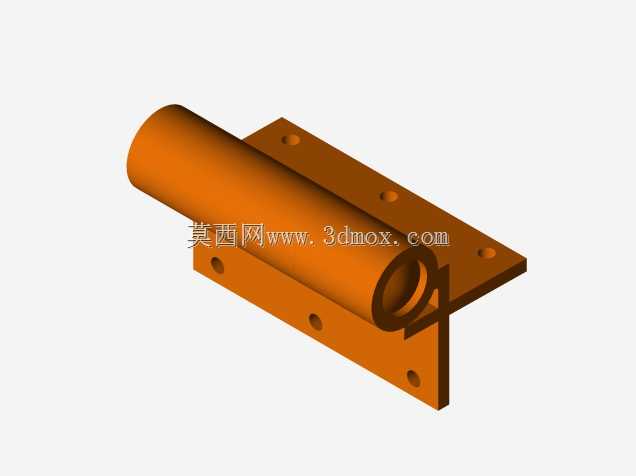

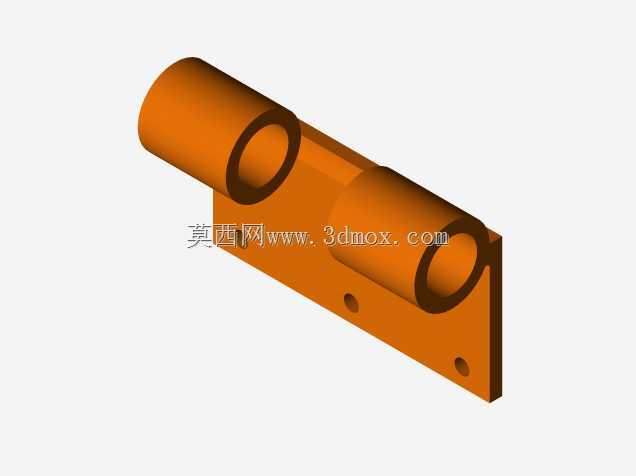

　　侧壁板材可根据输送物料的磨琢性选择不同厚度的耐磨钢板或者不锈钢板材，针对腐蚀性物料还可在内部衬橡胶板或者高分子耐磨衬板，延长箱体的使用寿命。设计过程中重点校核了满载状态下框架的挠度变形，确保横梁的最大变形量控制在跨度的1/1000以内，避免长期受载出现焊缝开裂的问题；铰接轴的位置设置了耐磨铜套，减少开合过程中的轴孔磨损，延长铰接结构的使用寿命；搭扣采用可调节式结构，可在长期使用出现锁止间隙时进行调整，保障侧壁闭合后的密封性，避免细粒物料从拼接缝隙漏出。箱体的吊装点设置在顶部框架的四个角点位置，吊装时受力均匀，不会出现箱体倾斜导致的物料倾洒，同时吊装点的位置避开了开合侧的搭扣与铰接结构，避免吊装过程中碰撞损坏附属部件。在生产线布局时，

　　该箱体的上部可对接振动给料机或者皮带输送机的来料，给料点设置在箱体的中心位置，减少物料对单侧侧壁的直接冲击，降低局部磨损速度；箱体的出料口可根据后续设备的给料需求，设置手动闸板或者气动闸板，控制给料量的大小，匹配跳汰机的处理能力，避免给料量过大导致跳汰机床层过厚，影响分选精度，或是给料量过小导致设备空转，降低生产效率。
