空气水介质再充装悬挂式加注系统

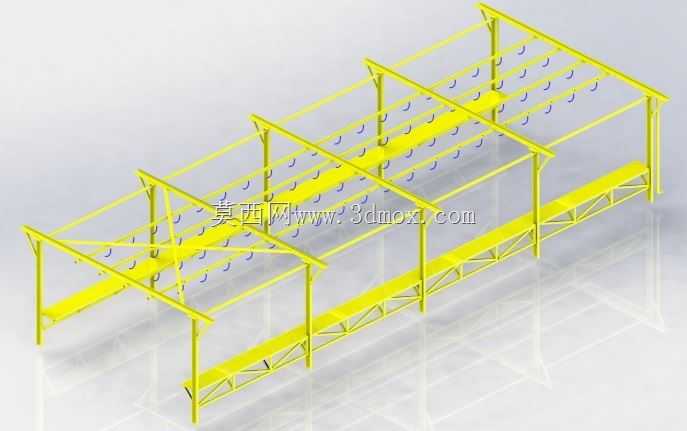

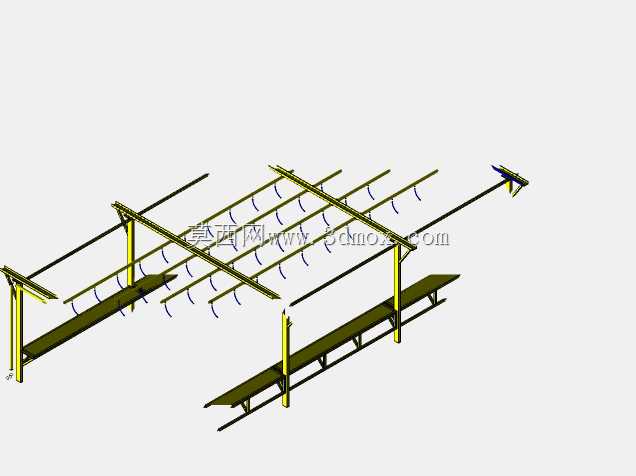

　　这套悬挂式加注系统主要面向车间内批量工位的流体介质补给场景，常见于汽配组装、小型工业制品加工、水产配套预处理这类需要定点定量加注空气或洁净水的作业环节，区别于落地式加注设备，它采用顶部吊挂的安装形式，能完全释放地面作业空间，避免工位周边的物料转运、人员通行与设备本体产生干涉。从结构布局来看，整套系统以多组门式型钢框架作为承载主体，框架沿工位排布方向直线延伸，单组门架采用等边角钢焊接成型，立柱底部预设带长圆孔的安装脚板，可适配现场预埋钢板或膨胀螺栓的固定需求，相邻门架之间通过纵向通长的型钢横梁连接，横梁上沿排布多组等距安装的挂钩式加注终端，终端下方预留的操作净空高度控制在1.8米至2.2米区间，适配站立作业人员的操作高度范围，

　　无需额外配置登高辅助设施。设计阶段优先考虑了管路排布的合理性，介质输送主管路沿框架顶部的纵向梁体敷设，通过管卡与梁体固定，避免管路悬空晃动，每个加注终端通过独立的支管与主管路连通，支管预留足够的弯曲余量，方便作业人员小范围拖动加注枪头对准待加注工件的接口，终端位置的挂钩采用圆弧弯折结构，表面做钝化处理，防止长期挂取枪头时磨损枪头的连接软管。框架下部设置的通长走道平台采用花纹钢板铺设，平台下方通过三角斜撑与门架立柱焊接连接，既可以作为日常巡检、设备维护时的操作通道，也能承载管路附件、备用密封件这类小型维保物料的临时放置，平台边缘设置高度100毫米的挡边，防止放置的小零件滑落至下方作业区。

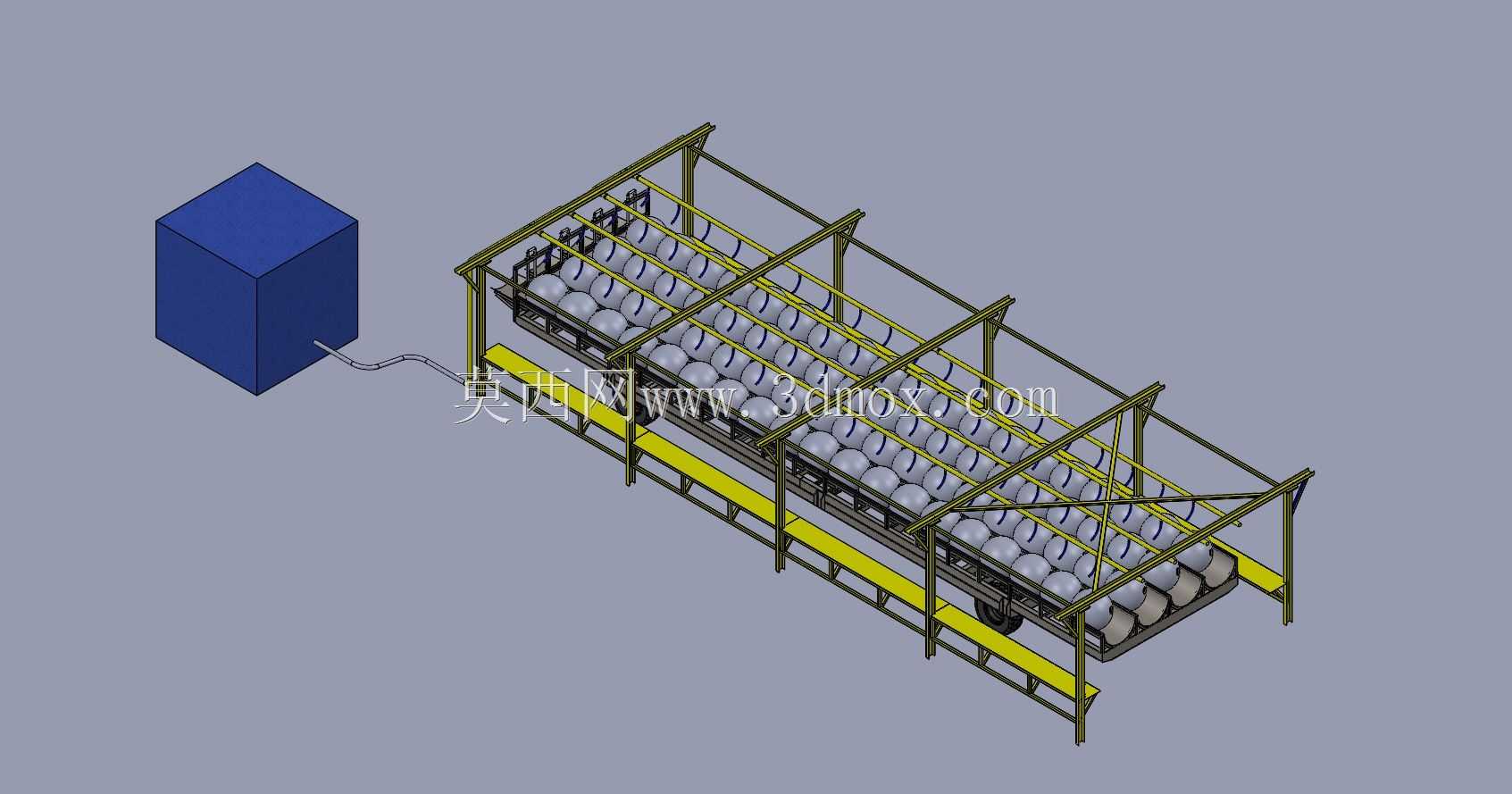

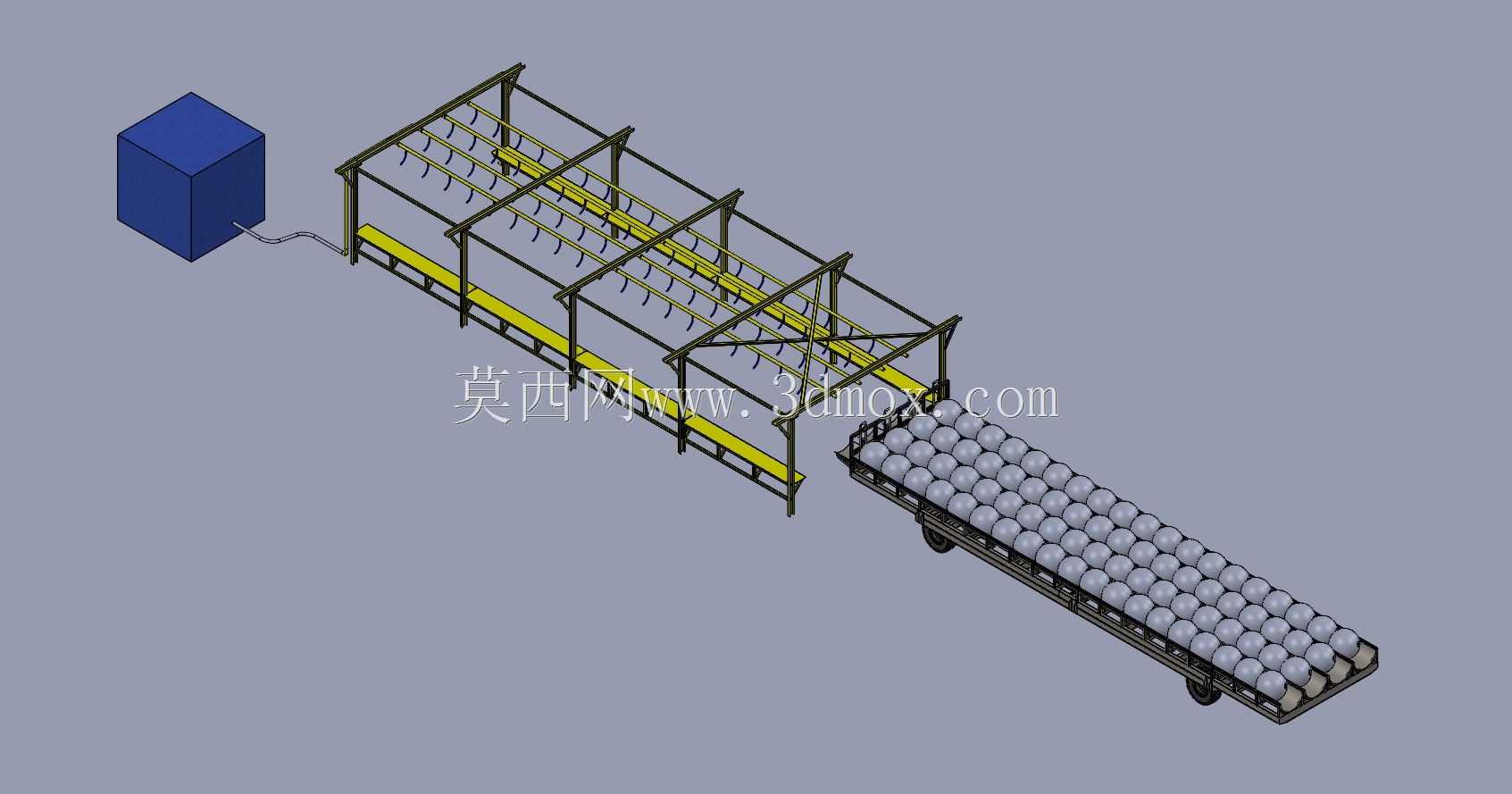

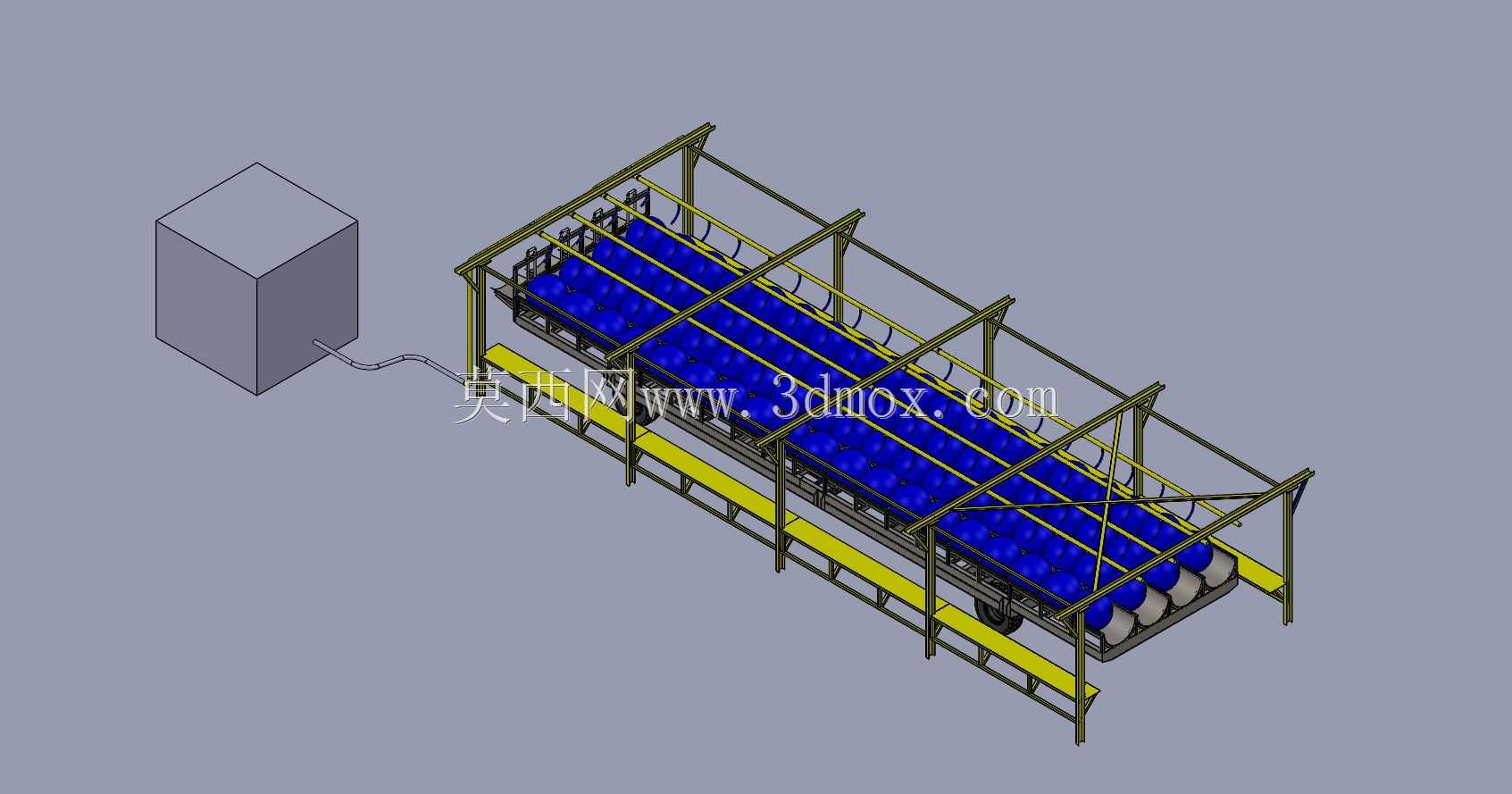

　　整套系统的安装边界需要提前匹配车间顶部的承重条件，若现场无顶部吊挂点，可直接通过门架立柱落地固定，单组门架的横向跨度可根据工位排布宽度调整，标准段的框架长度为6米，可通过多段拼接的方式适配不同长度的生产线加注需求，拼接位置采用螺栓连接板固定，方便后期产线调整时拆装移位。功能层面，这套系统可同时兼容压缩空气与洁净水两种介质的加注作业，主管路入口端预留了介质切换的接口位置，可根据生产需求接入对应的介质供给源，每个加注终端可独立控制通断，避免单工位操作影响整条线的介质压力，管路设计时预留了排污接口，定期可排空管路内的残留积水或杂质，减少终端堵塞的概率。结构建模过程中，所有型钢构件的连接节点都做了焊缝余量的预留，

　　焊接位置的倒角处理符合现场焊接施工的工艺要求，避免出现建模时构件干涉导致现场无法施焊的问题，所有外露的金属构件边缘都做了R2以上的圆角处理，防止安装、使用过程中划伤作业人员。考虑到车间内的使用环境，框架整体的表面处理采用喷塑工艺，建模时也预留了喷塑层的厚度余量，保证构件装配时不会因为涂层厚度出现装配间隙超差的问题，加注终端的安装位置可根据实际工位的工件高度做上下调整，横梁上预设的等距安装孔位可实现终端位置的灵活变动，适配不同规格产品的加注作业需求。
