汽车发动机用多槽皮带传动轮组结构

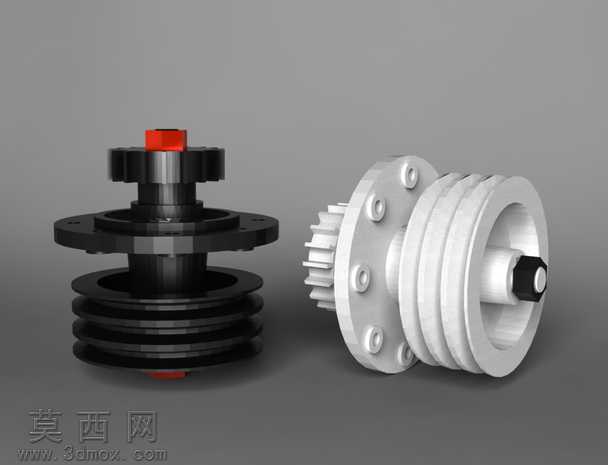

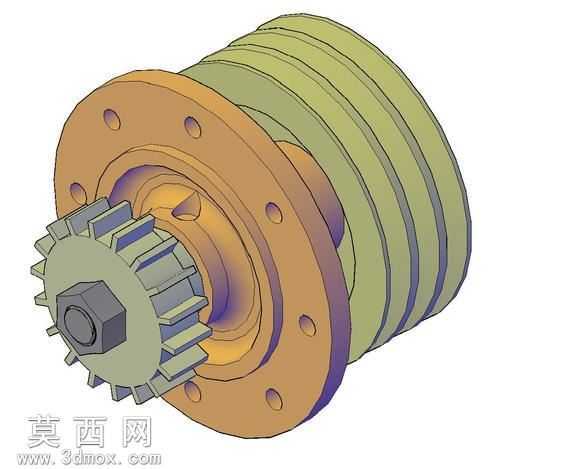

该三维模型为应用于汽车发动机的皮带传动轮组结构，建模阶段采用自顶向下的装配设计思路，先完成整体传动布局的基准搭建，再逐一拆分各零部件的独立建模流程，确保各部件间的装配公差、配合间隙符合汽车动力传动部件的实际设计规范。模型完整还原了多楔带轮、连接法兰、锁紧花键轴、端面紧固件等核心结构，多楔带轮部分精准复刻了多道平行环形带槽的曲面特征，槽型角度、槽间间距、轮缘厚度均参考汽车发动机附件轮系的通用设计参数，保证皮带安装后的贴合度与传动稳定性。连接法兰部分还原了周向均匀分布的安装孔位，孔位的分度圆直径、孔径大小、法兰盘厚度均按照实际发动机端的安装匹配要求设计，可实现轮组与发动机壳体的精准定位对接。前端花键齿轮结构建模时还原了渐开线齿形的精确轮廓，齿顶高、齿根高、齿距参数符合传动花键的标准规范，配合端面的六角锁紧螺母结构，可实现轮组与动力输出轴的周向固定与轴向锁紧，避免传动过程中出现松脱窜动。材质渲染阶段针对不同部件匹配对应材质属性，多楔带轮主体赋予橄榄绿工程材质质感，模拟实际工程塑料或涂层金属的表面效果，连接法兰赋予棕褐色金属材质，还原铸钢或铝合金法兰的哑光金属质感，锁紧螺母与花键齿轮赋予银灰色金属材质，体现机加工金属件的细腻表面纹理，各部件间的装配接触面做了轻微的色差区分，便于清晰识别装配层级关系。结构设计上充分考虑皮带传动的受力特性，轮体的辐板厚度、轮毂的支撑长度均做了合理的加强处理，可承受皮带张紧带来的径向载荷与传动过程中的扭矩载荷，整体结构紧凑，适配汽车发动机舱内的有限安装空间，能够清晰展示发动机前端附件轮系的皮带传动工作原理，可用于汽车传动结构的教学演示、设计方案校核以及相关配件的开发参考。
