带套筒插头结构的筛选器部件设计

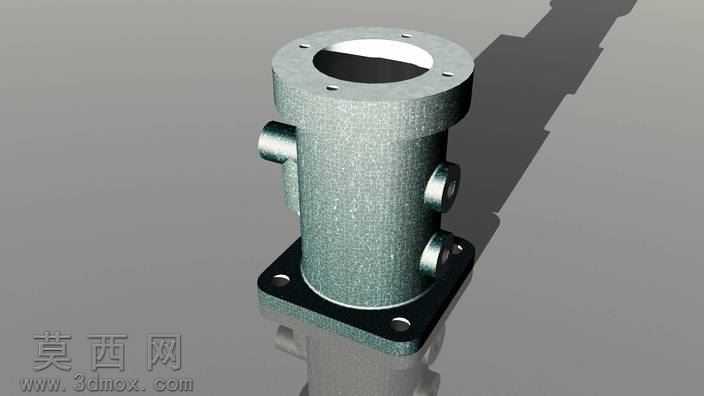

本筛选器部件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工艺规范，对各部分结构的尺寸公差、装配间隙进行了精准约束，确保部件具备实际生产可行性。模型主体为立式筒状结构，底部采用方形法兰安装底座，底座上均匀分布四个安装定位孔，可通过螺栓实现与配套设备的稳固连接，法兰与筒体衔接处做了圆弧过渡处理，有效降低应力集中风险，提升结构整体刚性。筒体上部为带法兰边的接口结构，法兰边均匀开设连接孔，用于对接进料管路，筒体侧壁集成侧置插头结构，该结构作为流体或物料的侧路接口，与主筒体内部腔体连通，接口处做了加厚处理以保证连接强度。建模阶段对各零件的装配关系进行了完整定义，套筒、插头与主体筒体之间采用同轴度、平行度等几何公差约束，确保装配后各接口的位置精度符合使用要求。材质渲染方面，主体结构采用哑光金属材质，还原不锈钢机加工部件的真实质感，对安装孔、接口边缘等细节做了倒角渲染处理，体现机械加工的工艺特征。设计过程中充分考虑筛选器的实际使用场景，筒体内部预留充足的筛选元件安装空间，侧置插头可用于接入压力检测、反冲洗管路等辅助功能组件，整体结构紧凑，安装维护便捷，各部件拆分结构合理，可单独拆卸更换易损件，有效降低设备后期运维成本。模型完成后进行了干涉检查，确认各零件之间无装配干涉，运动部件预留行程符合设计要求，整体结构既满足筛选作业的功能需求，又兼顾了机械结构的强度与工艺性要求。
