美规三脚电源插头结构设计方案

　　日常民用与工业低压供电场景里，电源插头是末端取电环节最常见的连接部件，这款三脚插头的结构设计，完全匹配美规NEMA 5-15供电接口标准，主要面向125V/15A以内的交流供电回路使用，覆盖家用小电器、办公电子设备、小型工业电动工具的取电连接需求。不同于常规两插仅具备零火两级导电回路的结构，这款插头额外设置的接地插脚，能够在设备出现绝缘失效、外壳带电的故障状态下，将漏电流直接导入接地回路，触发前端漏电保护装置动作，从结构层面避免使用者发生触电风险，这也是带金属外壳的I类用电设备必须采用三脚插头结构的核心原因。

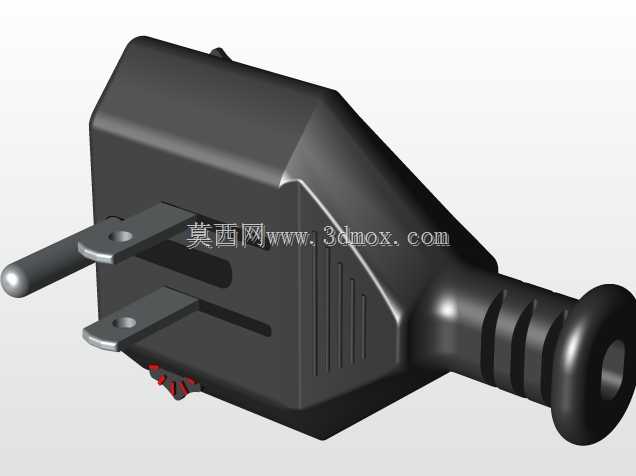

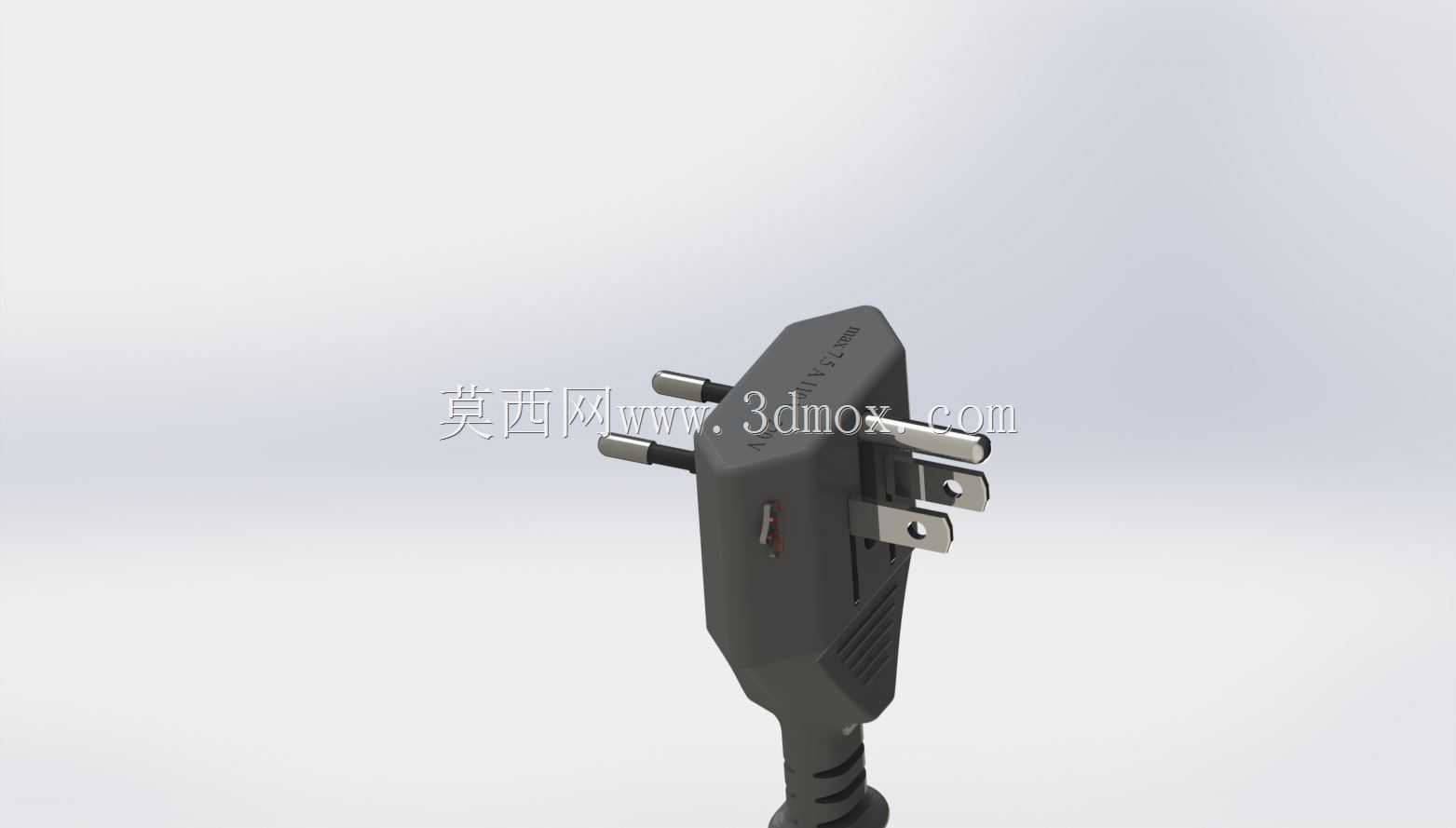

　　从结构设计的逻辑来看，整个插头的建模优先考虑了实际使用的插拔手感与长期可靠性，插合面的三个插脚并非完全平行排布，接地插脚长度略长于零火两个插脚，这样的尺寸设计能够保证插头插入插座时，接地回路优先接通，拔出时接地回路最后断开，哪怕插拔过程中设备出现瞬时漏电，也能保证接地保护全程处于有效状态。插脚本身采用扁平铜质基材，表面做镀镍处理，既保证导电性能满足载流要求，也能避免长期使用过程中铜材氧化导致接触电阻增大、插脚发热的问题；两个载流插脚的端部做了小圆角导正结构，能够降低插入插座时的对位难度，减少插脚与插座铜套的硬摩擦，提升整套连接结构的插拔寿命。

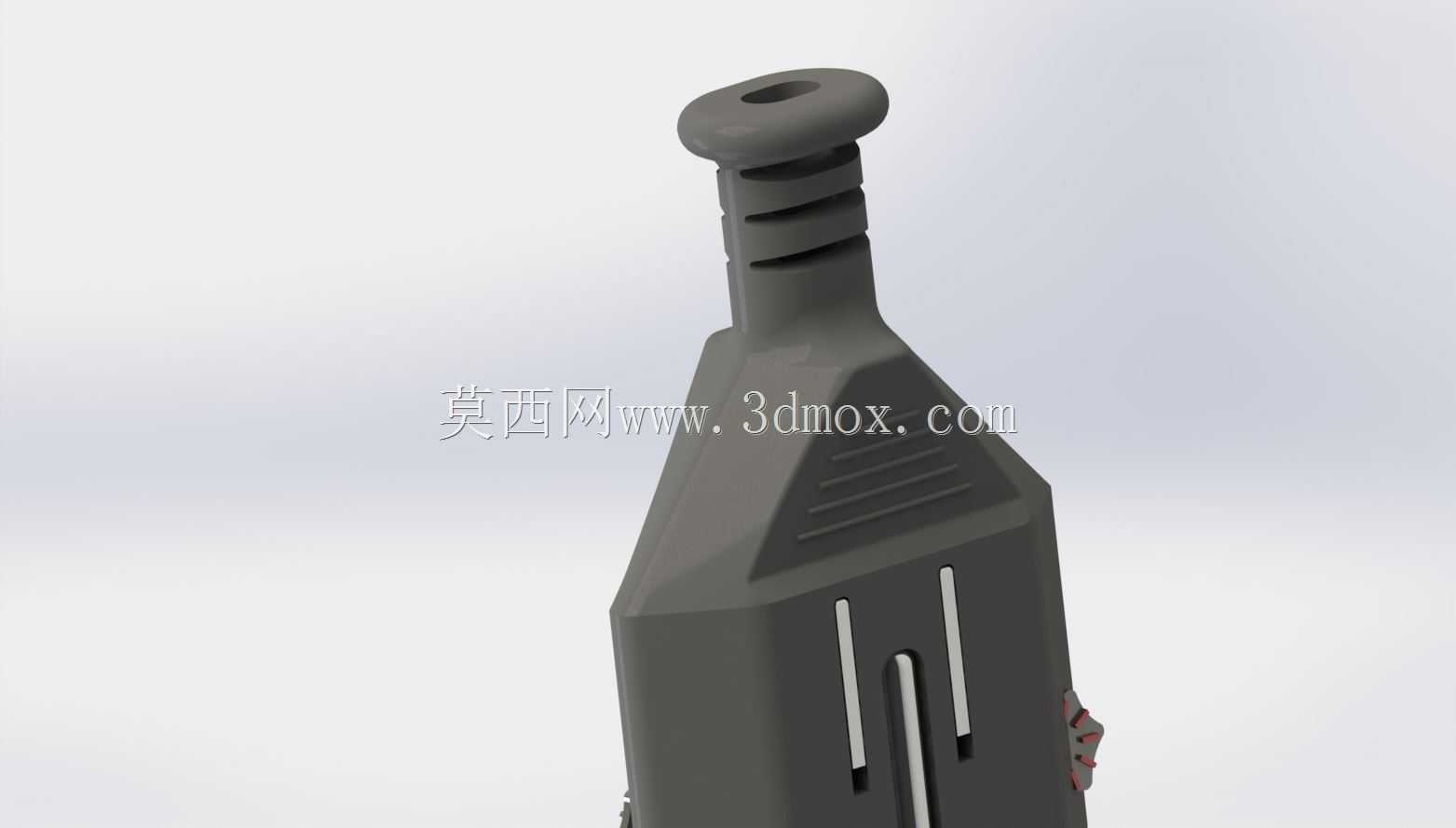

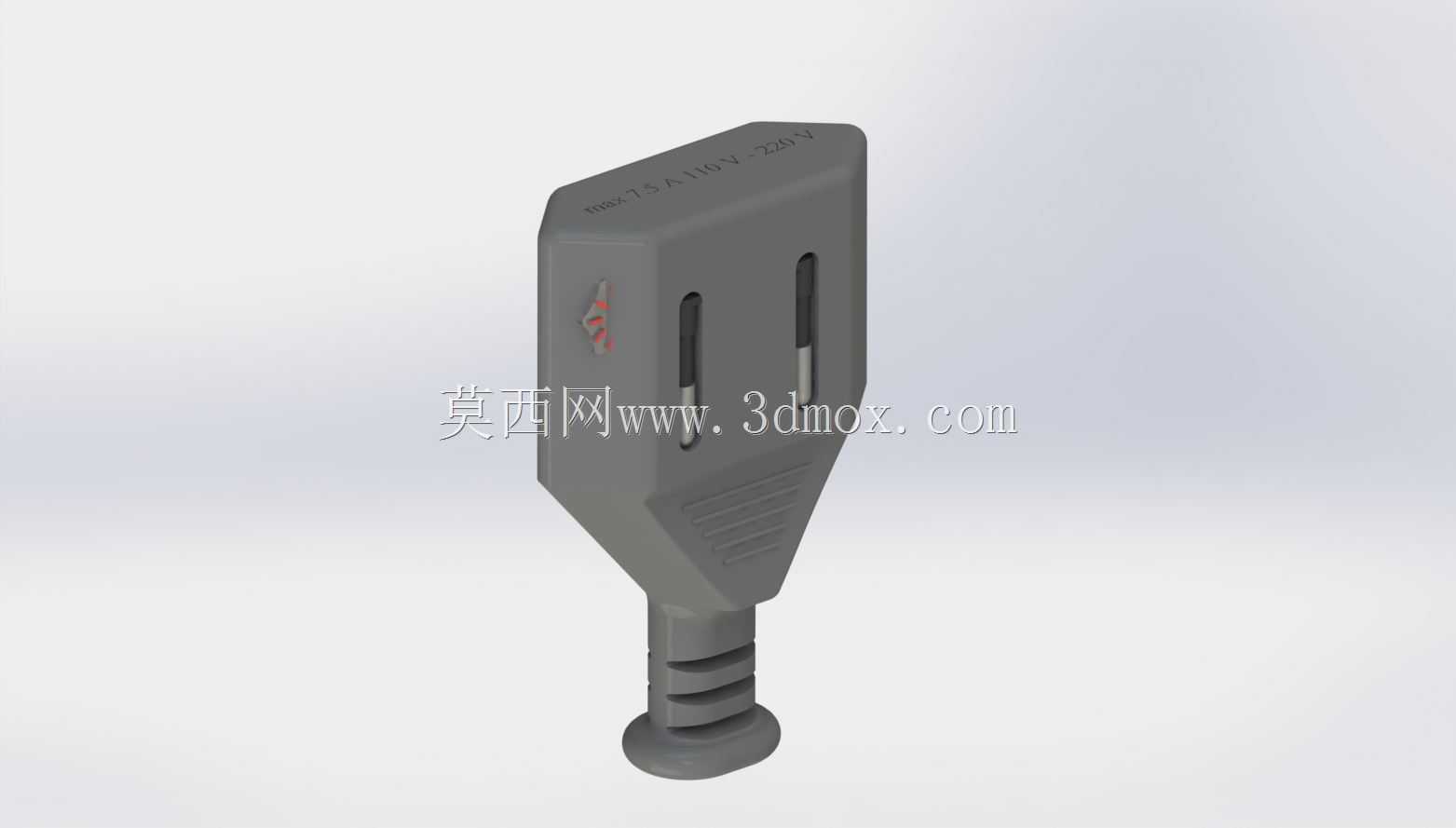

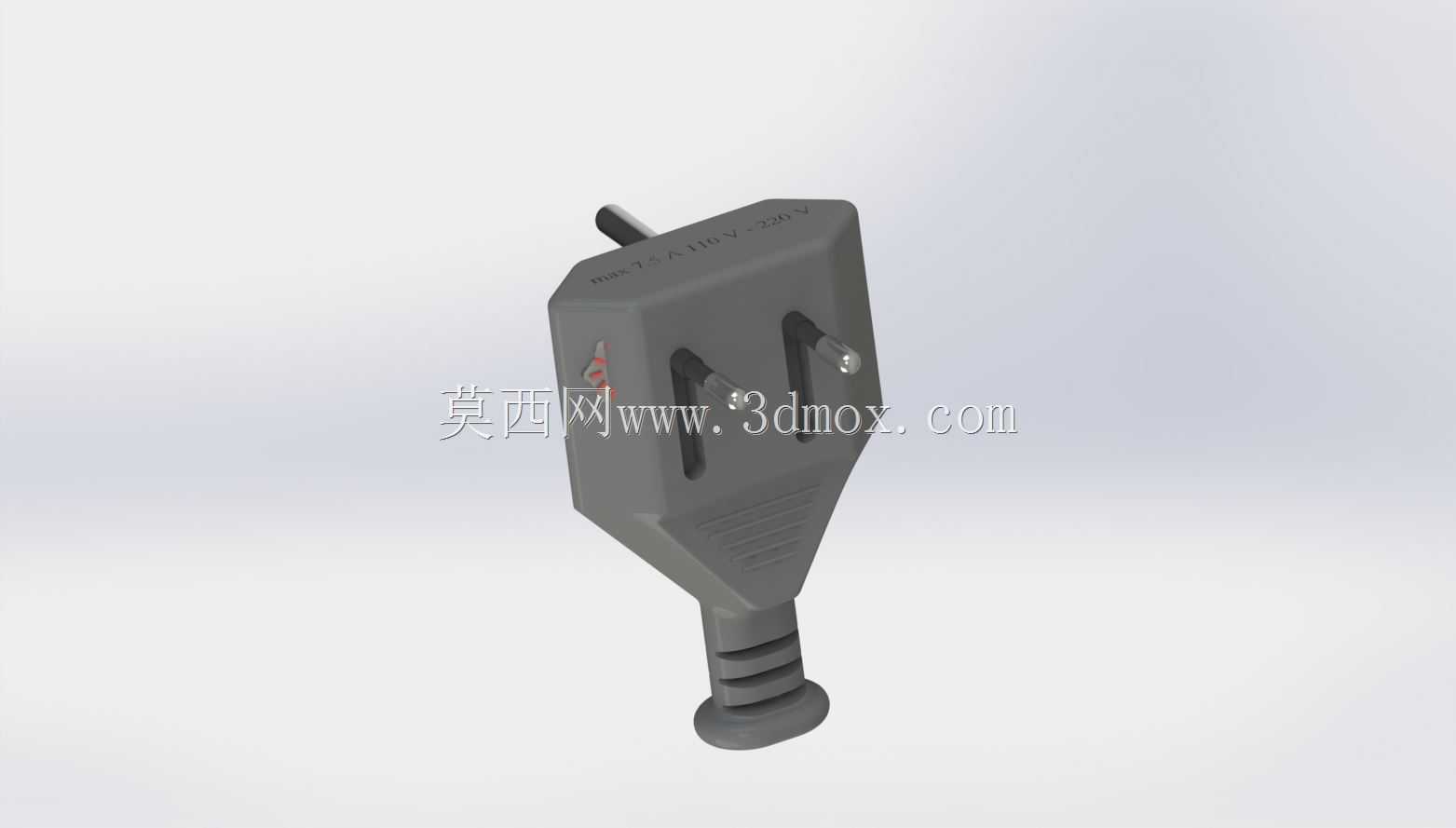

　　插头的绝缘外壳采用PA66加玻纤的注塑材质建模，外壳表面做了细密的防滑筋条设计，对应人手插拔时的手指施力位置，哪怕手部沾有少量油污或者汗渍，也能施加足够的轴向插拔力，不会出现打滑脱手的情况。外壳的合模线位置设置在插头侧面的非接触区域，避免合模飞边影响握持手感，同时外壳尾部做了渐缩的防弯折应力释放结构，也就是俗称的线尾网尾，这个位置的建模特意做了多段圆弧过渡，内部对应设置线缆的防拉脱卡扣结构，能够承受线缆方向100N以上的轴向拉力不出现松脱，同时允许线缆在一定角度范围内反复弯折，不会因为日常使用中线缆的拉扯、弯折导致内部线芯断裂或者焊点脱开。

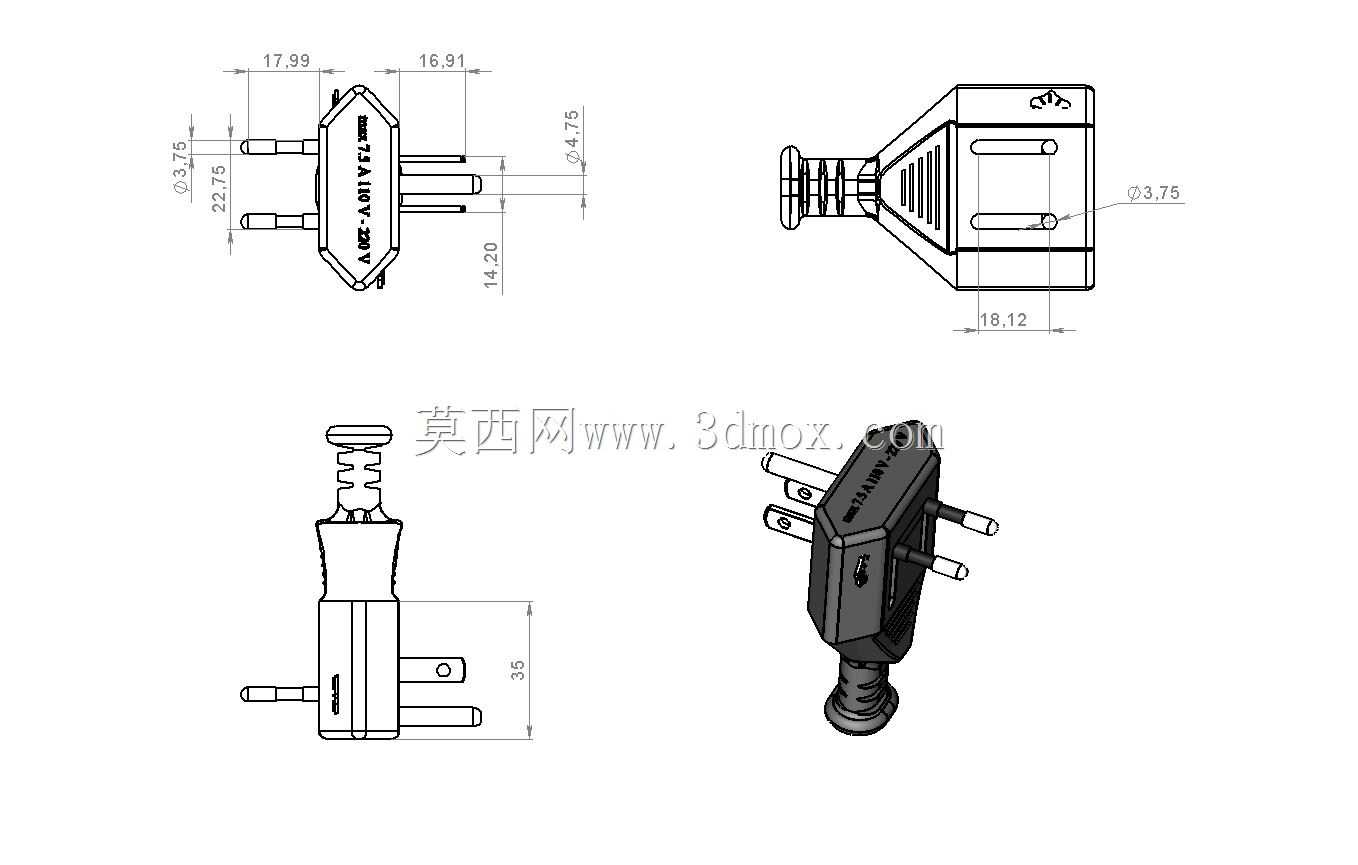

　　从安装边界的尺寸控制来看，整个插头的插合面轮廓尺寸严格匹配对应插座的保护门开启行程，插脚的中心距、伸出长度、厚度公差都控制在0.1mm以内，既不会因为尺寸过小导致插合后接触松动、打火烧蚀，也不会因为尺寸过大导致插入困难、撑裂插座绝缘壳体。插头本体的最大外径控制在常规墙面插座的面板凹陷范围内，插合后插头尾部不会突出墙面过多，避免影响周边家具摆放或者其他插座接口的使用；插脚与内部接线端子的连接采用压接加焊点的双重固定结构，建模时特意预留了接线端子的安装让位空间，零火地三个接线位之间设置绝缘隔离筋，避免接线过程中铜丝外露导致极间短路的风险。

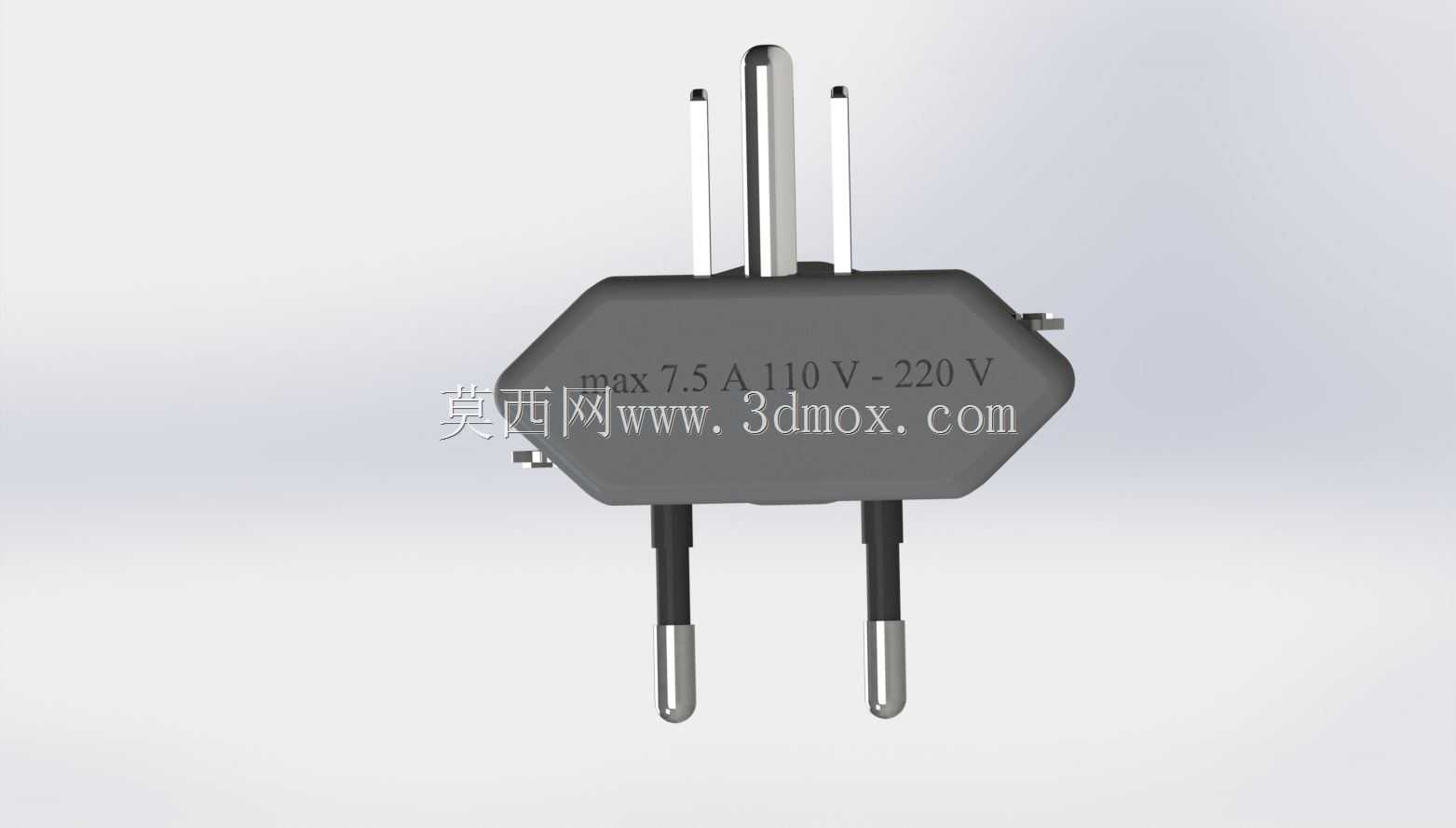

　　实际建模过程中，还特意还原了插头外壳表面的标识区域，对应极性标识、接地标识、额定参数标识的模刻位置，这些标识在注塑时直接成型在外壳表面，不会因为长期摩擦出现标识脱落的问题，方便使用者接线或者排查故障时快速识别引脚定义。整个插头的内部腔体没有多余的冗余空间，既能够控制整体的外形尺寸，也能避免内部接线在使用过程中出现移位，所有棱角位置都做了R0.5以上的圆角处理，没有尖锐的棱角结构，生产注塑时能够保证塑料熔体的填充流畅性，日常使用时也不会划伤使用者的手部。
