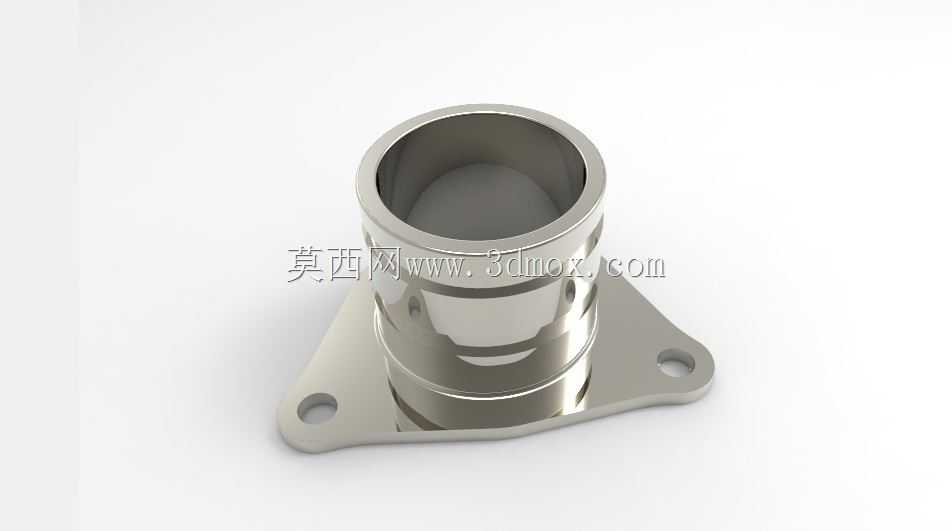

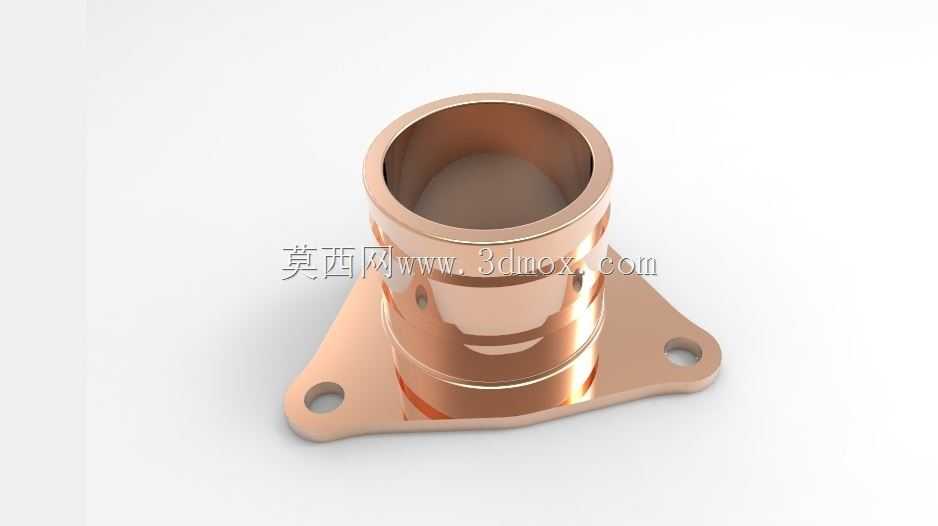

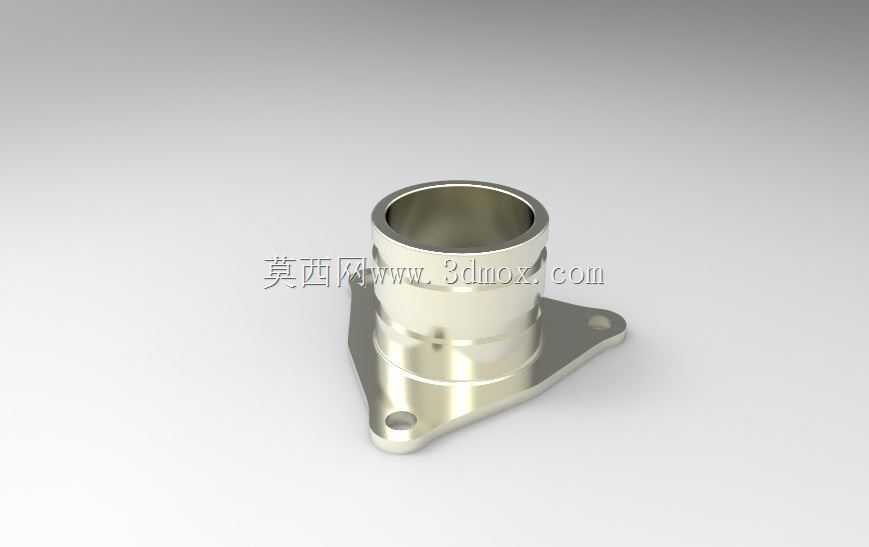

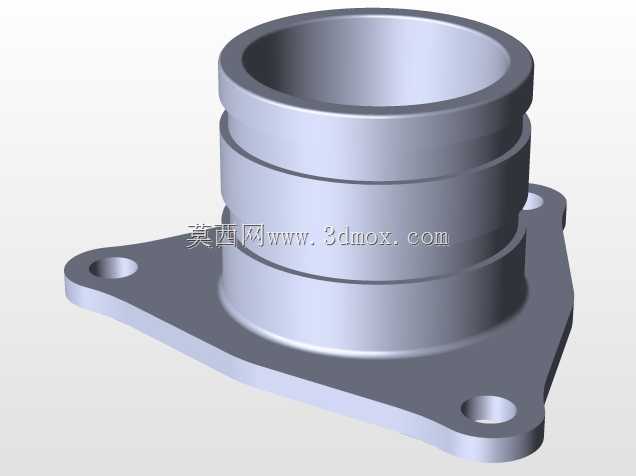

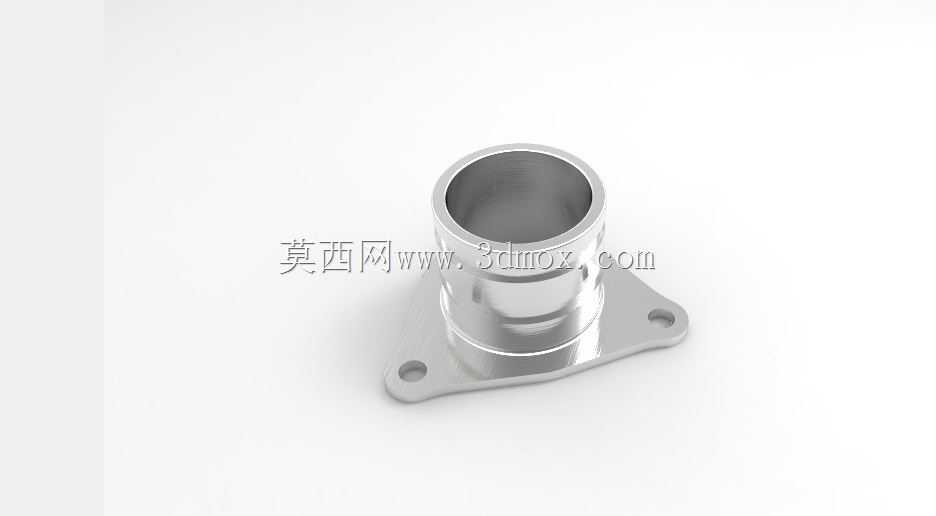

三角法兰式金属管路连接接头结构

　　这类三角安装边的金属管路接头，在流体输送系统里承担着管路转接、介质导通的核心作用，日常在车用冷却回路、工业液压管路、小型气动控制回路里都能见到它的身影，区别于常规圆形法兰接头，它的三角安装布局能在狭窄安装空间里完成可靠固定，不会因为周边部件干涉导致安装孔位无法对齐。从结构设计逻辑来看，主体采用直通式筒状腔体，内壁做了高精度的光滑加工处理，能有效降低介质流经时的沿程阻力，避免介质在腔体内形成紊流造成压损，筒身外壁做了阶梯式变径处理，靠近安装法兰的位置做了加厚过渡，这个位置是管路插接后受力最集中的区域，加厚设计能抵消管路插拔、运行振动带来的应力集中，避免长期使用后出现根部断裂的问题。三角安装边的三个安装孔采用等距120度分布，

　　相比两孔安装结构，它的抗扭转性能更强，当管路内部存在介质压力脉动、或者外部管路存在拉扯力时，三个固定点能均匀分散受力，不会出现单孔受力过大导致密封失效的情况，安装边和主体筒身的连接位置做了大圆弧过渡处理，没有尖锐的应力集中角，在做金属压铸或者机加工的时候，这个位置也不容易出现铸造缺陷或者加工应力残留。从安装边界来看，这类接头的安装法兰厚度控制在适配常规M6或者M8固定螺栓的范围，三个安装孔的中心距经过匹配常见的安装面凸台尺寸设计，安装时不需要额外扩孔或者调整周边部件位置，筒身的插接端外径公差严格控制在过渡配合区间，和对接的橡胶管路、金属硬管插接后，配合管卡就能实现可靠密封，不需要额外增加密封垫片也能保证常规压力下的介质无泄漏。

　　在实际选型应用中，这类接头常被用在空间受限的设备舱内部，比如小型动力单元的油路转接、车用散热系统的管路连接，它的三角结构相比圆形法兰能减少近三分之一的安装占用面积，在密集布置管路的舱体内，能给相邻的管路、电气线束留出足够的安全间隙，避免运行过程中管路和周边部件发生摩擦破损。设计这类接头的三维结构时，需要重点关注安装边和主体的过渡圆角参数，圆角过小会导致应力集中系数过高，在承受交变压力的时候容易出现疲劳裂纹，圆角过大则会占用额外的安装空间，导致和周边安装面的凸台发生干涉；筒身内壁的加工粗糙度需要控制在合理范围，过于粗糙会增大介质流动阻力，过高的加工精度则会提升不必要的加工成本；三个安装孔的位置度公差需要严格控制，

　　否则安装时会出现螺栓无法穿入的问题，尤其是在批量生产的场景下，位置度偏差会直接导致装配效率下降。另外接头的整体金属表面做了钝化或者镀层处理，能提升抗腐蚀性能，在接触水基冷却介质、常规液压油的时候，不会轻易出现锈蚀问题，延长整体的使用寿命，筒身靠近插接端的位置做了一圈轻微的凸起限位，当管路插接到位后，管卡刚好卡在凸起位置的后侧，能避免管路在压力冲击下从接头上滑脱，这个细节设计在很多高压管路场景里是必不可少的，很多早期的接头设计忽略了这个限位结构，运行过程中经常出现管路脱开导致介质泄漏的问题。
