三工位接线式工业电气模块结构设计

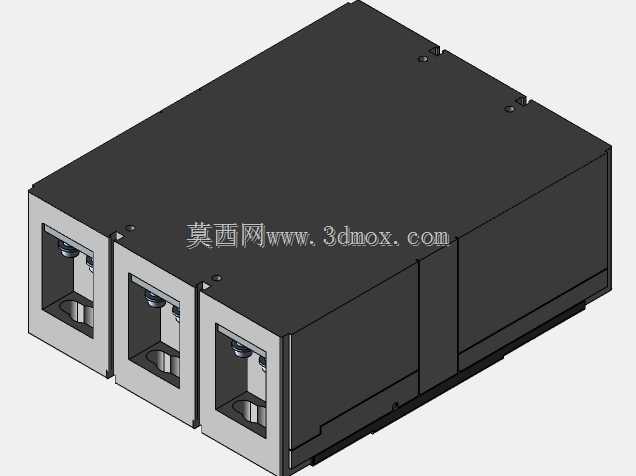

　　在工业低压配电回路、设备控制柜内部的二次接线场景里，这类多工位集成式电气接线模块是柜内布线规整化、接线作业标准化的核心配套组件，日常应用覆盖生产线控制柜、动力配电柜、设备现场操作箱等多种配电场景，主要承担多回路导线的分接、转接、固定功能，替代传统零散端子排的分散布置方案，减少柜内走线的杂乱程度，降低后期运维排查线路的难度。从结构设计逻辑来看，这款模块采用一体化封闭壳体设计，外壳主体选用阻燃级工程塑料材质，表面做哑光磨砂处理，避免柜内积尘附着后形成导电通路，壳体边角全部做R2圆角过渡，既可以避免安装作业时划伤操作人员手部，也能减少壳体应力集中点，提升长期使用下的结构抗裂性能。模块正面设置三个独立的接线工位，

　　每个工位都预留了标准的导线插入腔与螺丝锁紧位，接线腔开口尺寸适配常规1.5-6平方毫米的多股铜芯导线，锁紧螺丝的下沉深度经过精准核算，拧紧后螺丝顶端不会突出壳体平面，避免相邻工位之间出现电气间隙不足的问题。模块整体为长方体规整结构，长宽高尺寸适配标准DIN导轨的安装间距，背部预留了导轨卡扣的安装槽位，不需要额外打孔固定，直接卡装在柜内标准35mm导轨上即可完成固定，安装边界预留了足够的接线操作空间，相邻模块并排安装时，工位之间不会出现操作干涉，接线人员使用常规十字螺丝刀就能完成所有导线的锁紧作业。壳体的拼接结构采用卡扣加定位筋的组合设计，上下壳体合模后定位精度控制在0.1mm以内，既可以保证壳体拼接处的缝隙均匀，

　　也能提升整体结构的抗扭强度，在柜内出现轻微振动的工况下，不会出现壳体松脱、接线位偏移的问题。每个接线工位内部都设计了导线防脱结构，当导线插入接线腔后，锁紧螺丝下压时会带动压线片均匀压在导线线芯上，避免单点压接造成的线芯损伤，同时压线片的防滑齿纹可以增大与线芯的摩擦力，即使设备运行过程中出现长期的微振动，导线也不会出现松脱、接触不良的故障。模块侧面设计了相邻拼接的定位卡槽，当柜内需要多组模块并排使用时，可以通过卡槽直接拼接固定，保证所有模块的安装平面齐平，走线方向统一，不会出现高低错落导致的导线弯折应力。从实际使用的角度出发，这款模块的设计充分考虑了柜内布线的工艺要求，三个独立工位可以分别对应三相回路的接线需求，

　　也可以作为同一回路的分接端子使用，每个工位的接线容量一致，不需要在选型时区分不同线径对应的模块型号，降低了物料备货的种类。壳体的壁厚经过强度校核，在满足阻燃等级要求的前提下，尽可能控制壳体厚度，减少模块整体占用的柜内空间，让柜内的有效安装空间得到更充分的利用。接线腔的入口处做了导向倒角，导线插入时不需要刻意对准，顺着倒角就能顺利插入到锁紧位置，提升现场接线的作业效率，减少接线过程中导线铜丝散丝外露的问题。模块顶部的平面预留了标签粘贴位，运维人员可以直接在对应位置标注回路编号，不需要额外悬挂标识牌，让柜内标识更加整洁清晰。在结构建模过程中，所有配合尺寸都按照配电组件的行业公差标准设定，卡扣的配合过盈量控制在合理范围，既保证装配时的卡扣卡接到位，也不会因为过盈量过大导致装配时壳体开裂。安装槽位的尺寸与标准导轨的公差做了适配，卡装后不会出现左右晃动的情况，同时拆卸时只需要用一字螺丝刀撬动卡扣解锁位就能轻松拆下，不需要强行撬动壳体，避免模块损坏。
