紧凑型齿轮式机油泵结构设计方案

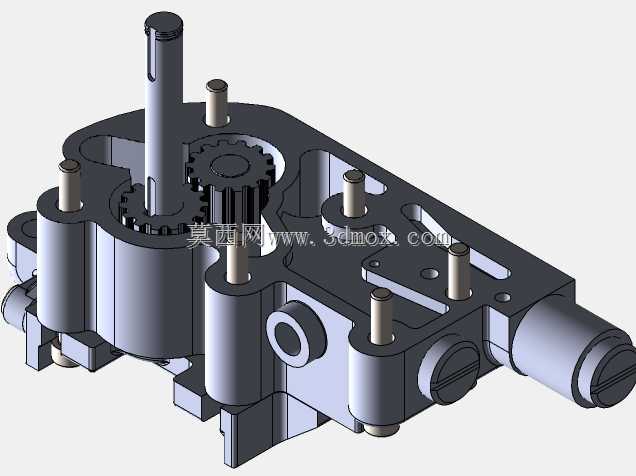

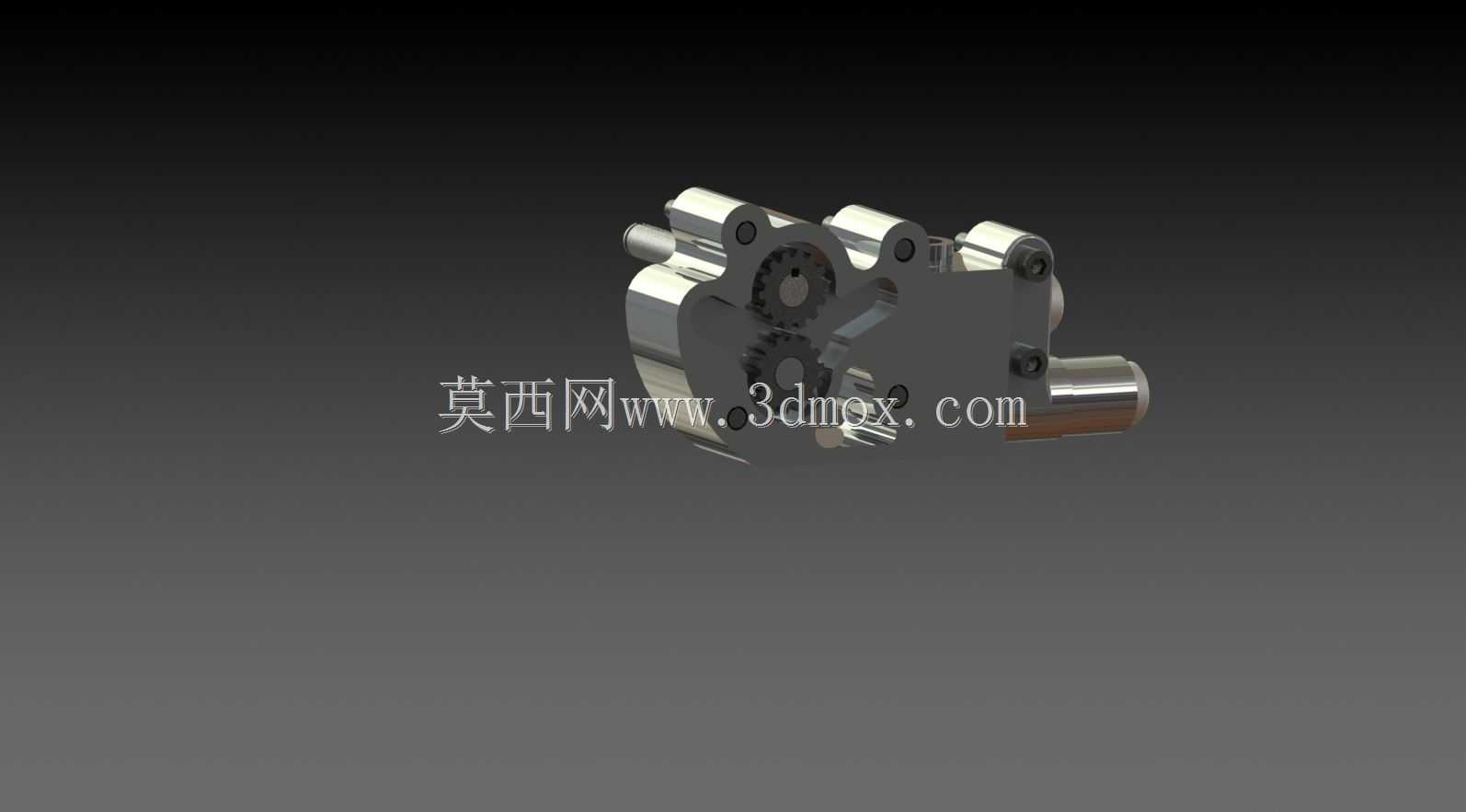

　　这款齿轮式油泵的结构设计，核心面向中小功率内燃机润滑系统、小型液压站供油回路的配套需求，在工程机械辅机、农用机械动力单元、固定式工业发电机组的润滑场景中适配性极强，可稳定完成压力油液的输送任务，为摩擦副提供持续的洁净压力油，避免运动部件出现干磨、高温烧蚀等失效问题。从功能实现逻辑来看，该泵采用外啮合齿轮作为核心增压元件，进油腔与出油腔分别布置在泵体两侧，齿轮啮合过程中形成的密闭容积变化完成油液的吸入与增压，输出压力波动控制在常规工况允许范围内，可满足额定转速下连续运转的供油稳定性要求，出油口可直接对接系统油路的过滤器、溢流阀组件，无需额外增设过渡转接块。设计阶段优先考虑了安装空间的适配性，泵体采用一体化压铸铝合金基体，整体轮廓方正，

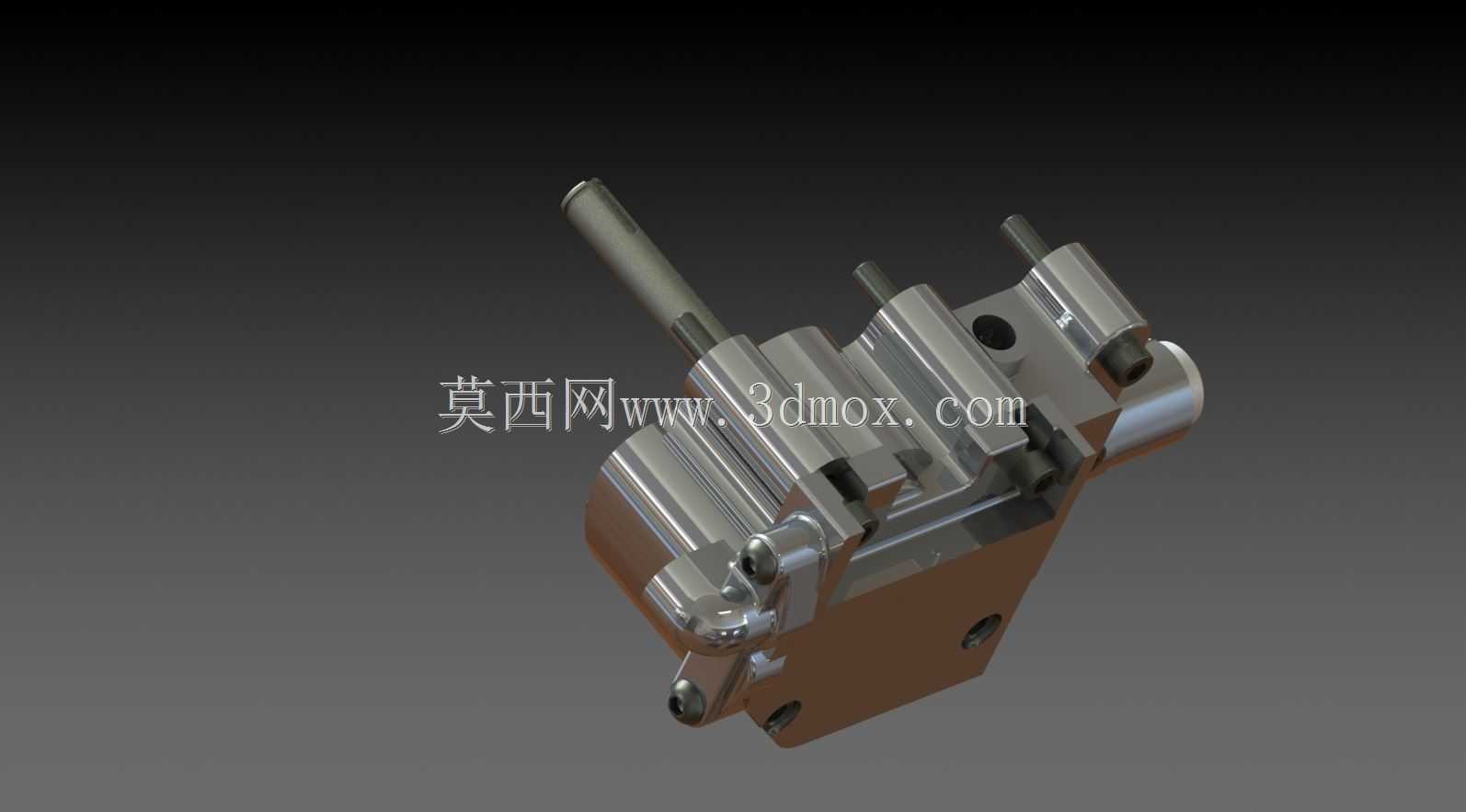

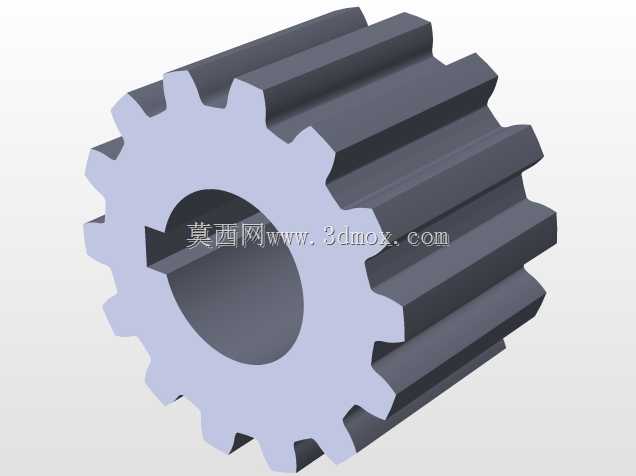

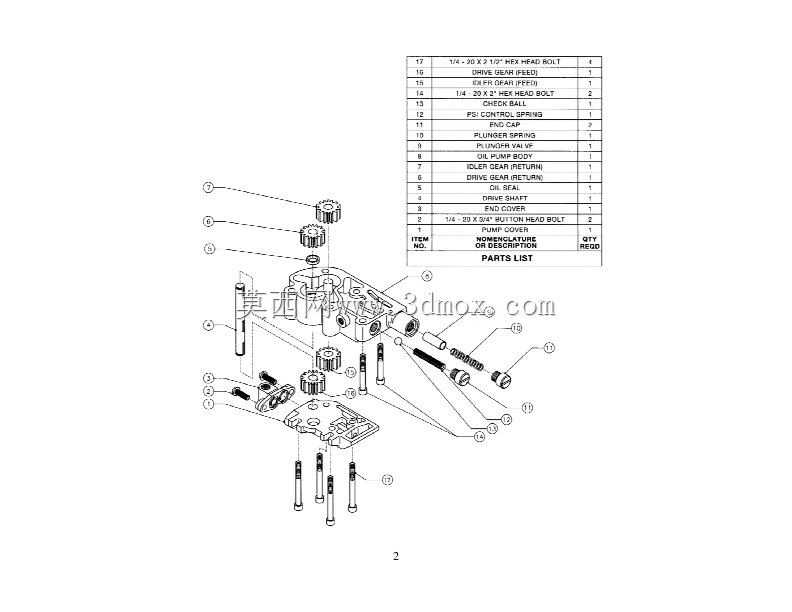

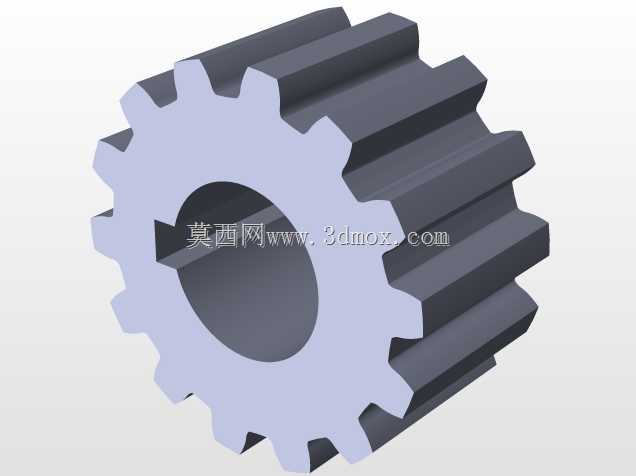

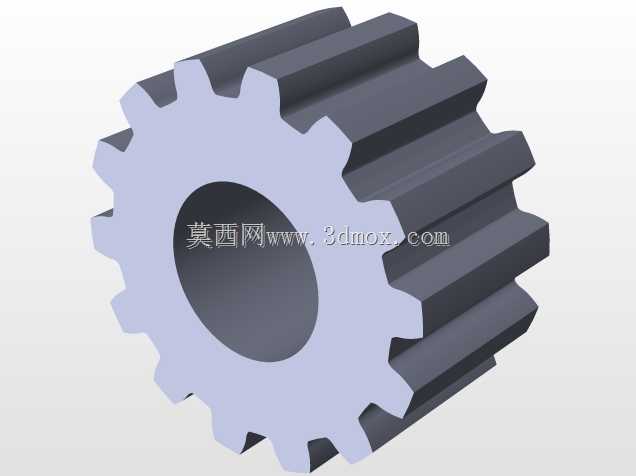

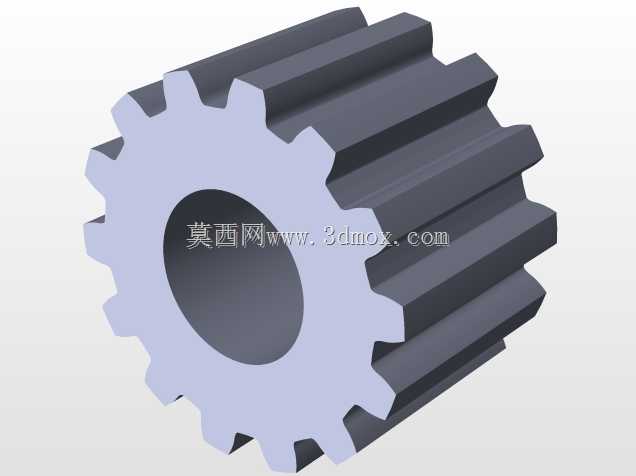

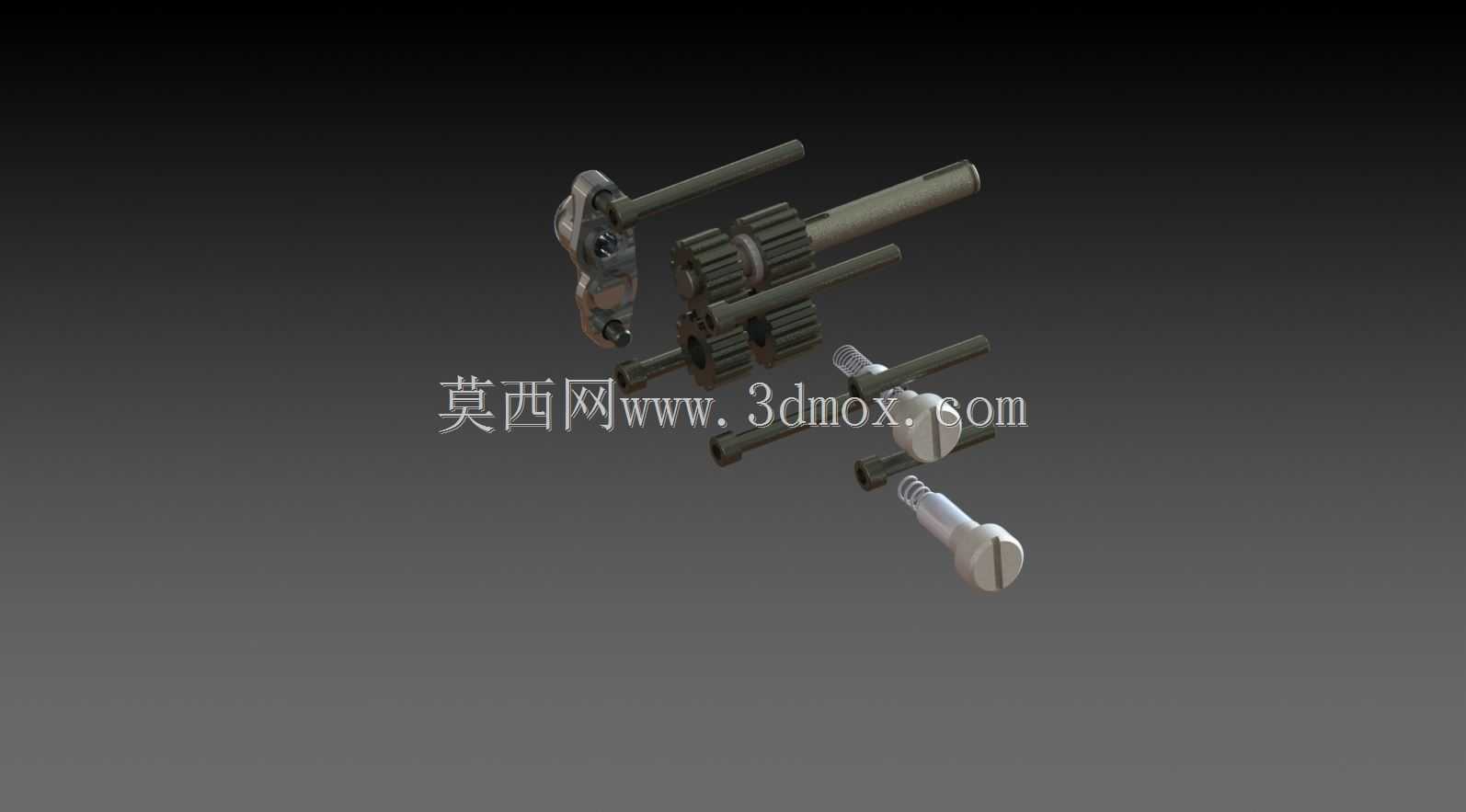

　　安装法兰面设置两个定位销孔与四个螺栓过孔，可直接固定在发动机缸体或液压站的安装立面上，输入轴伸出端采用标准轴径设计，可通过联轴器与动力输出端直连，也可适配齿轮传动、带传动的间接驱动方案，轴端密封采用双唇口骨架油封，可兼顾高压侧油液密封与外部粉尘阻隔，适应多粉尘的户外作业场景。泵体内部的齿轮副采用变位齿轮设计，既减小了齿轮啮合的困油容积，降低运转过程中的流体噪声与压力脉动，也通过合理的齿侧间隙控制，减少高压腔向低压腔的内泄漏，提升容积效率；泵盖与泵体的结合面采用精密磨削加工，平面度控制在微米级，无需额外加装纸质密封垫即可实现端面密封，避免长期使用后密封垫老化击穿导致的泄压问题。进出油口采用内螺纹接口设计，

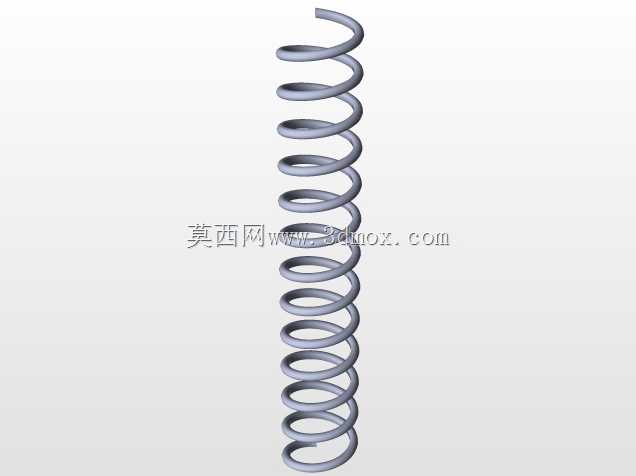

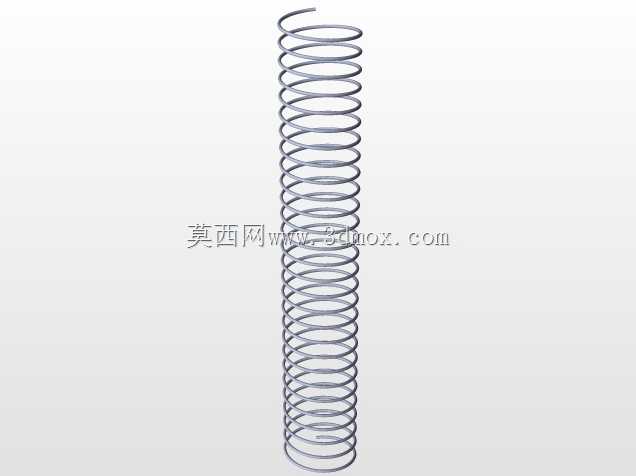

　　接口位置与同规格常规油泵的接口尺寸保持通用互换性，现场替换安装时无需改动原有管路走向，降低设备维护的改造成本。泵体侧面预留了溢流阀安装孔位，可根据系统需求选配内置溢流阀，当出油侧压力超过设定阈值时，阀口自动开启将多余油液泄回进油腔，避免系统超压损坏密封件或管路，无需在外部管路上单独加装溢流保护元件，进一步压缩系统整体安装空间。从安装边界来看，该泵的输入轴轴心线与安装法兰面的垂直度公差严格控制，可避免轴系运转时出现偏磨，延长油封与轴套的使用寿命；整体重量控制在较轻水平，对安装基座的强度要求较低，即使在薄壁安装支架上也可稳定固定，不会因自身重量导致安装面变形。齿轮轴的支撑采用滑动轴承结构，轴承材质为铜基合金，

　　自身具备良好的嵌藏性与耐磨性，油液通过齿轮端面的引油槽进入轴承间隙实现自润滑，无需额外添加润滑脂，日常维护仅需定期更换系统油液与滤芯即可，维护成本极低。在实际工况适配中，该泵可适配粘度范围较宽的矿物油介质，在低温冷启动工况下，齿轮副的端面间隙可补偿油液粘度升高带来的额外阻力，避免启动瞬间轴系负载过大导致的驱动端过载；在高温连续运转工况下，铝合金泵体的散热性能可快速将齿轮副运转产生的热量传递到外部环境，避免泵内油液温度过高导致粘度下降、内泄漏增大的问题。设计过程中对泵体的壁厚进行了拓扑优化，在保证泵体耐压强度的前提下去除了非受力区域的多余材料，既控制了整体重量，也避免了壁厚不均导致的压铸缺陷，提升零件成品率。齿轮与轴的连接采用过盈配合加平键传动的方式，可传递额定工况下的最大扭矩，避免长期运转后齿轮与轴出现相对转动导致的传动失效；泵体上的定位销孔采用高精度铰削加工，保证泵盖与泵体装配时的齿轮轴孔同轴度，避免齿轮运转时出现卡滞、偏磨问题。
