复古双缸蒸汽消防动力机组结构设计

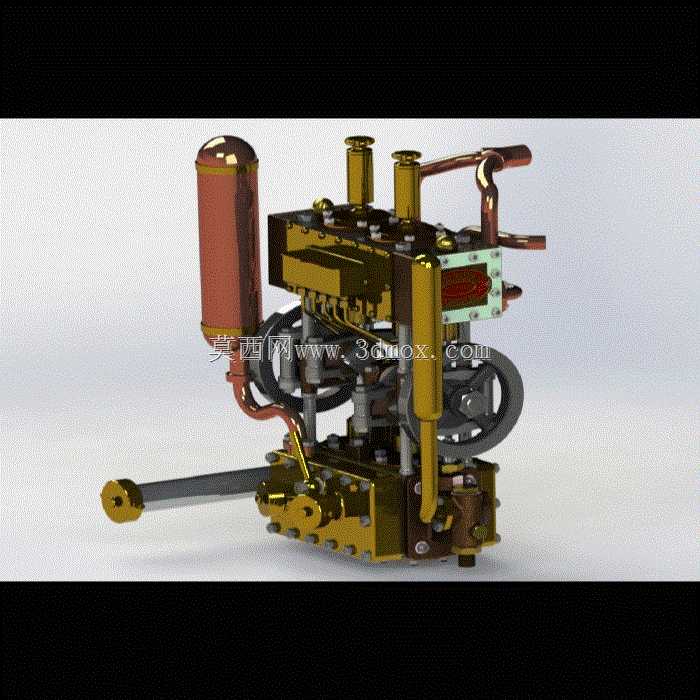

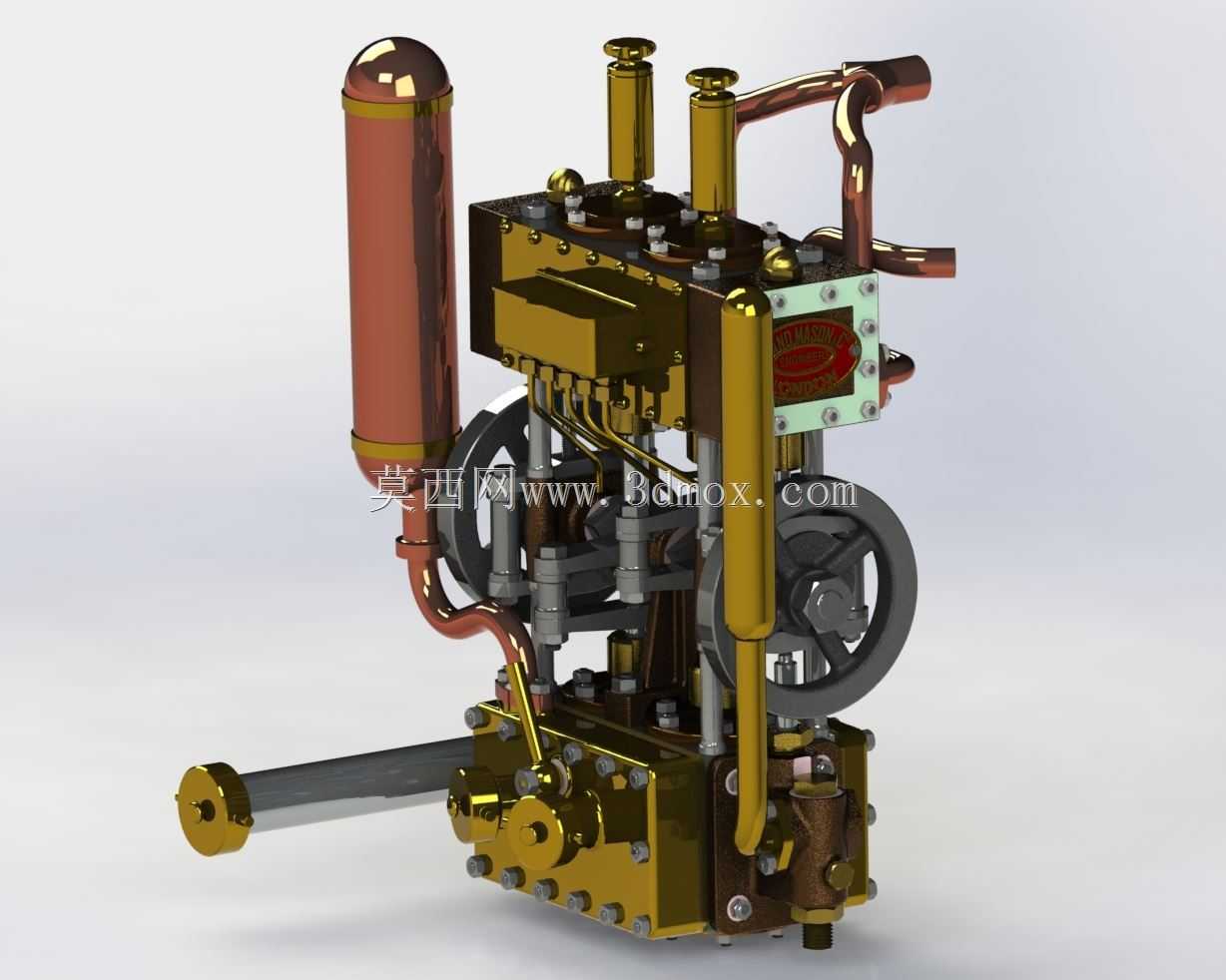

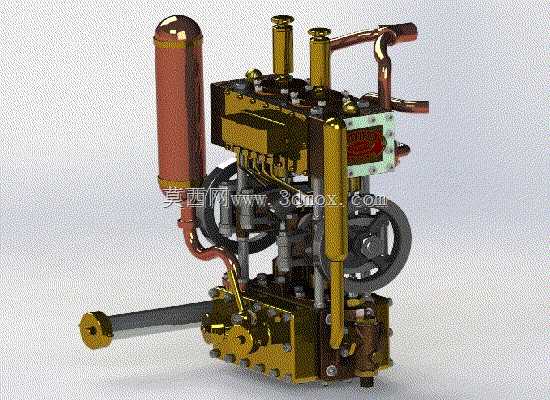

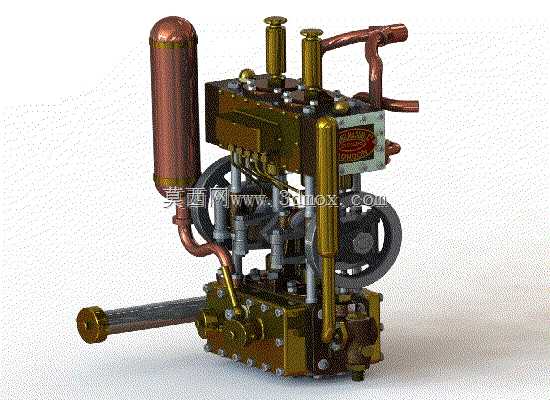

　　这套蒸汽驱动消防动力单元，核心服务于早期固定式消防站点、马拉式机动消防装备的压力供水场景，在市政供水管网压力不足、无电力驱动配套的作业环境下，依靠蒸汽热源提供稳定动力，可直接对接消防水带完成高层灭火、易燃堆场降温、高危区域隔离供水作业，相比同期手动压水设备，供水压力稳定性、持续作业时长都有量级提升，即便在现代复古工业装备复原、蒸汽动力科普展陈场景中，这类结构也具备很高的参考价值。从功能逻辑上看，整套机组集成了蒸汽分配缸、双缸做功腔体、曲柄飞轮传动组、柱塞式供水泵体、稳压储气筒、铜质输气管路几个核心模块，蒸汽从左侧立式铜质稳压筒进入配气机构后，通过错气阀精准控制两个立式气缸的进排气时序，带动活塞做往复直线运动，

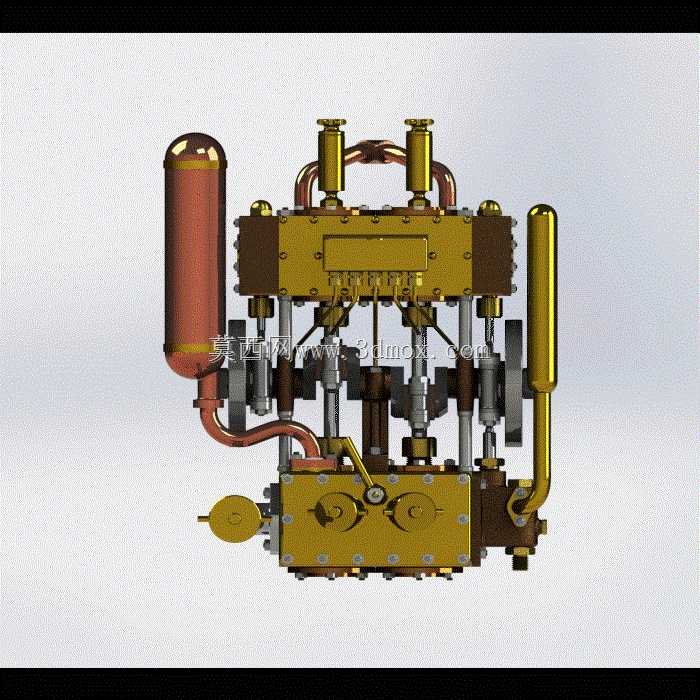

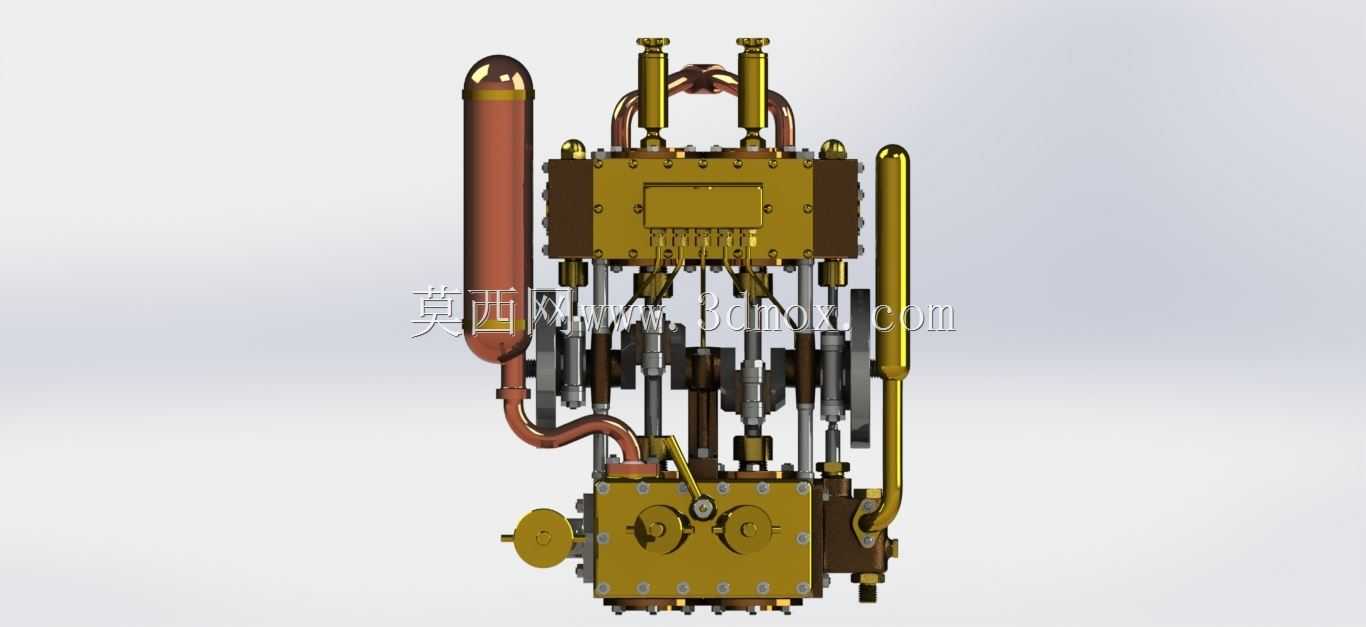

　　再通过十字头滑块将动力传递给曲轴，曲轴末端的飞轮负责储存做功行程的冗余动能，抵消上下止点的传动死点，保证输出转速平稳，曲轴另一端直接联动供水泵的柱塞结构，无需额外减速或传动转换结构，动力传递路径短，故障点少，适配消防作业高可靠性的核心要求。设计层面上，整套结构的布局逻辑完全围绕作业稳定性展开，立式气缸采用对称排布，可抵消活塞往复运动产生的侧向振动，降低整机运行时的固定要求，即便在移动载具上作业也不会出现大幅位移；所有蒸汽输送管路全部采用紫铜材质弯折成型，既可以承受高温蒸汽的热胀冷缩形变，也能通过管路自身的柔性抵消机组运行的振动，避免硬连接出现焊缝开裂、接口漏气问题；左侧的立式稳压筒内部集成了汽水分离结构，

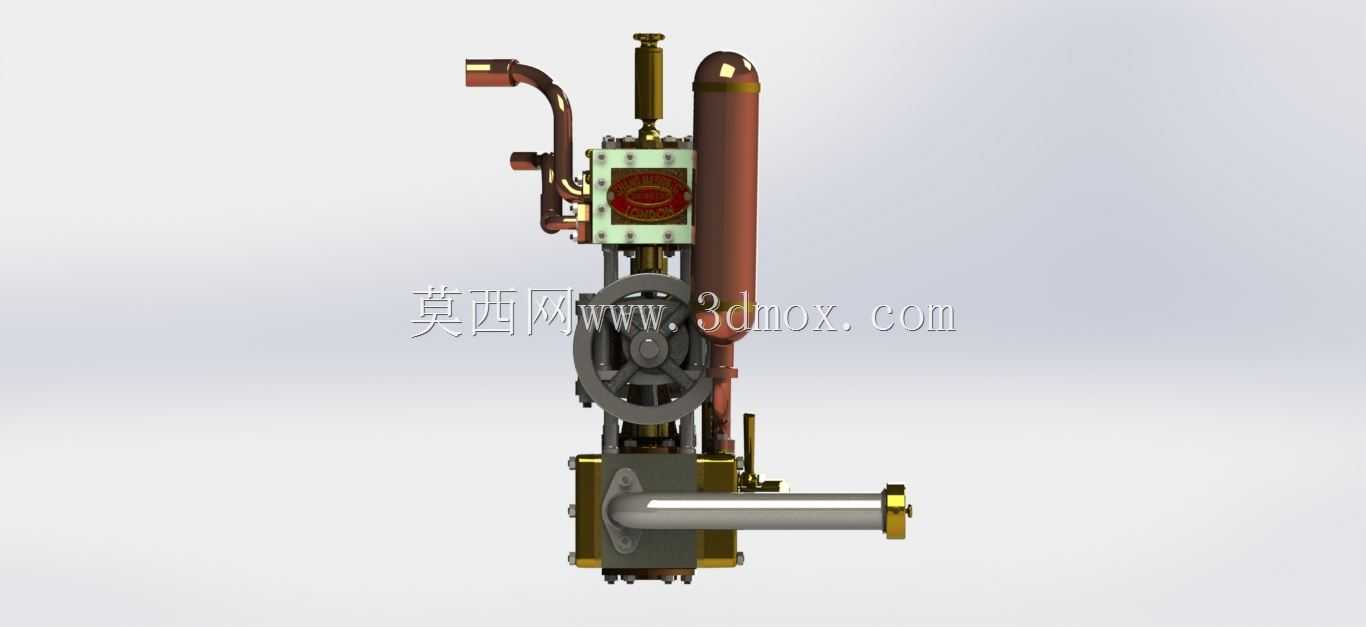

　　可将蒸汽输送过程中产生的冷凝水及时排出，避免液态水进入气缸造成液击损坏构件；泵体部分集成在曲轴箱下部，和动力端共用壳体结构，既缩短了传动路径，也可以借助曲轴箱的润滑油飞溅实现泵体连杆的自润滑，减少日常维护点位。从安装边界来看，整套机组的动力输出端为横向伸出的传动轴，可直接对接消防水泵的叶轮轴，也可通过皮带轮扩展输出接口驱动其他附属设备，整机底部预留了四个对称的安装固定孔位，适配槽钢焊接底座、木质载具平台的安装要求，横向传动轴的中心高、安装孔位间距都和同期主流消防载具的安装尺寸完全匹配，无需额外改制即可完成替换安装；整机的外围管路、操作手柄全部布置在机身外侧，日常检修时无需拆解主体结构即可完成填料更换、阀门调校、管路密封件替换作业，

　　配气机构的调节手柄设置在气缸侧方，作业人员可在机组运行状态下实时调整蒸汽进气量，匹配不同供水压力的作业需求。细节结构上，气缸外壁的散热鳍片采用等间距排布，可在连续作业时快速带走气缸壁的多余热量，避免缸内蒸汽提前冷凝造成功率损失；曲轴两端的轴承采用分体式轴瓦结构，磨损后可直接更换轴瓦无需更换整根曲轴，降低长期使用的维护成本；所有密封点位全部采用耐高温石棉填料配合铜压盖锁紧，可在高温蒸汽环境下长期保持密封性能，不会出现普通橡胶密封件受热老化失效的问题；飞轮轮缘做了加厚处理，在同等直径下可储存更多转动惯量，即便蒸汽压力出现小幅波动，也能保证输出转速平稳，避免供水压力忽高忽低影响灭火作业效率。
