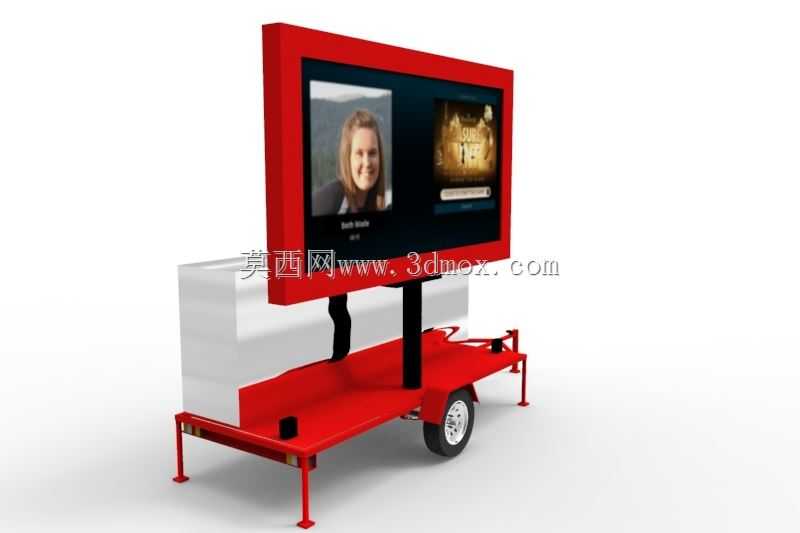

拖挂式液压升降户外移动宣传展示屏

　　这款拖挂式移动展示设备的核心应用场景覆盖户外流动宣传、商圈临时活动布展、应急信息发布、乡镇巡回科普宣讲等领域，区别于固定安装的户外显示屏，它无需提前做土建基础施工，也不用申请长期户外广告位审批，依靠拖挂底盘可实现快速转场，单台设备就能覆盖多个点位的展示需求，尤其适合短期活动、季节性宣传这类不需要固定点位的使用场景。

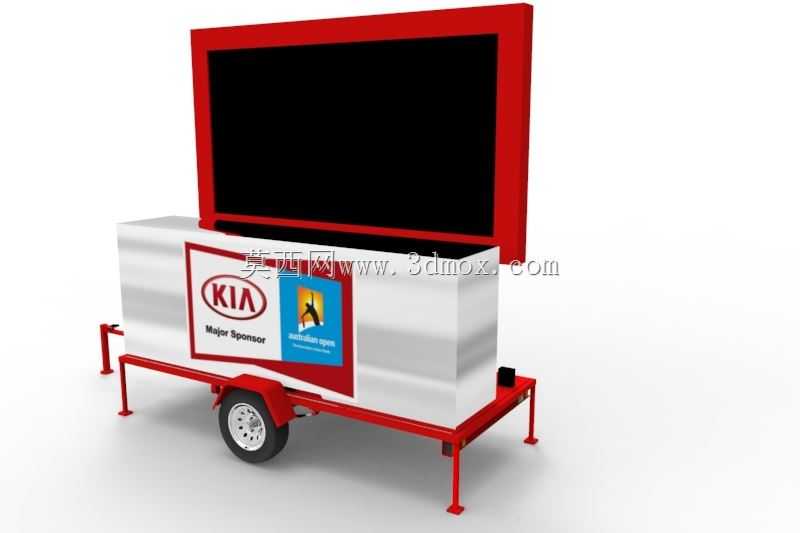

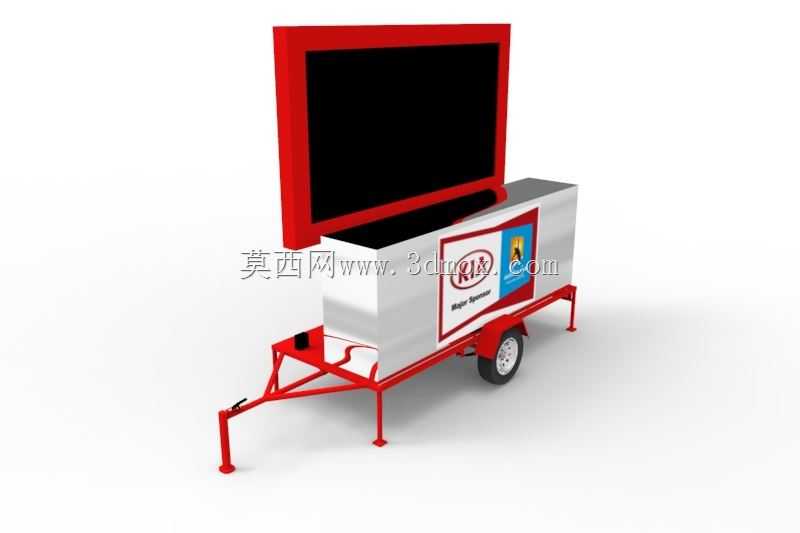

　　从实际用途来看，设备除了承担视频、图文内容的展示功能外，屏幕后方集成的封闭储物舱是设计上的核心实用点，舱体内部预留了发电机安装位、工控主机放置区、液压泵站固定位以及线缆收纳空间，整套展示系统的配套设备全部可以集成在舱内，转场时不需要额外拆卸搬运配套设备，到达作业点位后只需要展开支腿、接通电源就能完成部署，大幅降低了现场作业的准备时间，也避免了零散配件转运过程中的丢失损坏问题。

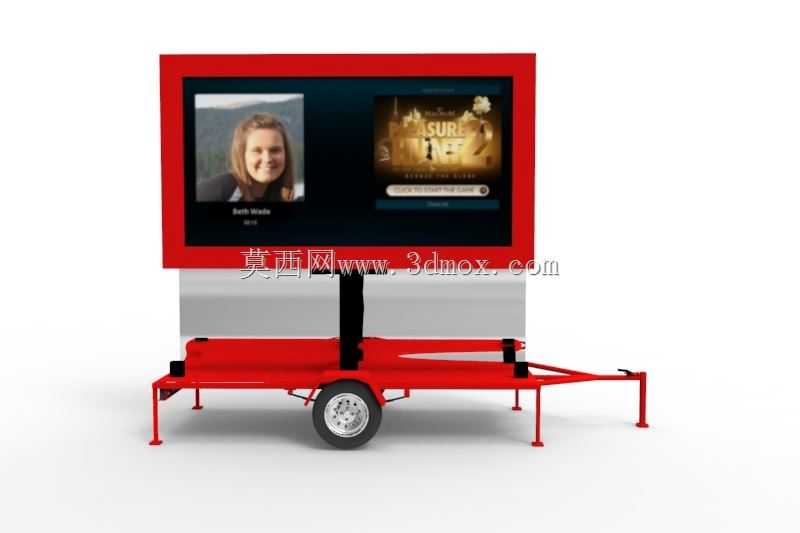

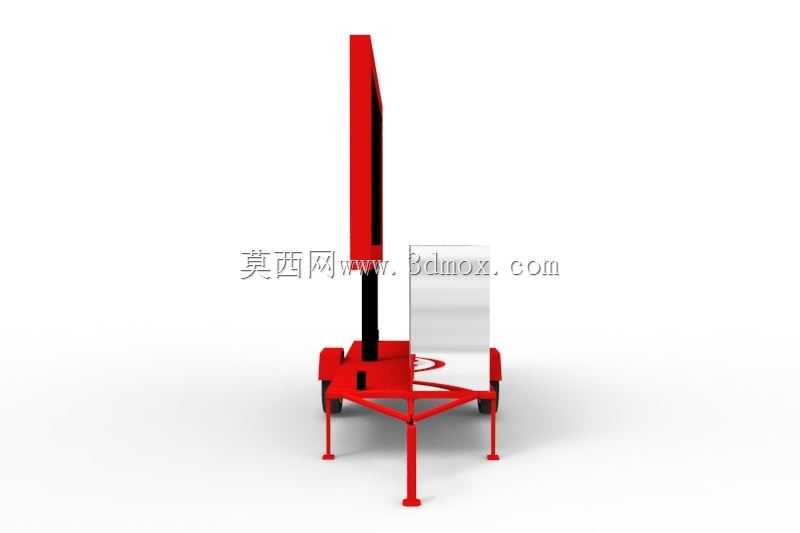

　　功能特性上，屏幕的升降动作依靠液压推杆实现，相比电动丝杆升降结构，液压驱动的承载能力更强，能适配大尺寸、大重量的LED屏幕模组，升降过程运行平稳，不会出现屏幕抖动的问题，同时液压系统自带自锁特性，举升到位后可以长期保持屏幕高度，不会因为负载变化出现滑落沉降。底盘部分采用单轴拖挂设计，配备标准拖挂连接装置，可以挂接在普通乘用车或者小型货车尾部实现道路转场，底盘四角设置了可调节支撑支腿，到达作业点位后将支腿伸出支撑在地面上，就能抵消轮胎的弹性形变，保证屏幕展示过程中整体结构稳定，不会因为风吹或者人员触碰产生晃动。

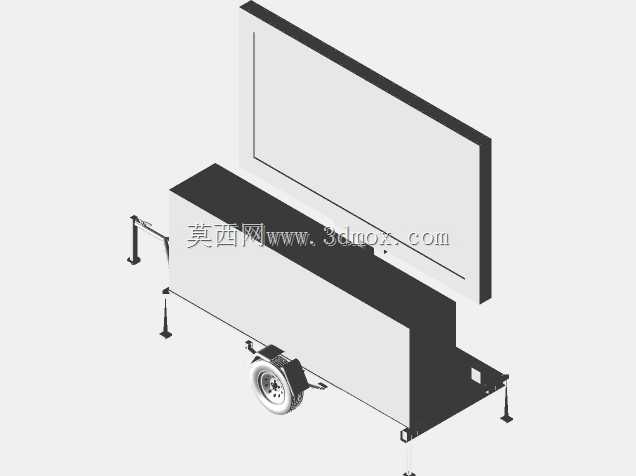

　　设计思路上，整体结构做了模块化拆分，屏幕安装框架、升降立柱、拖挂底盘、储物舱四个部分可以单独拆分加工，降低了单个构件的加工难度，也方便后期维护更换部件。屏幕安装框架做了边框加强处理，边框内侧预留了LED模组的安装螺孔与走线槽，屏幕供电与信号线缆从框架内部穿过，顺着中空的升降立柱引入下方储物舱，避免线缆外露造成的老化、剐蹭问题。升降立柱采用套筒式结构，内层立柱与屏幕框架连接，外层立柱固定在底盘主梁上，液压推杆布置在立柱内部，既可以保护推杆不受外界磕碰，也能让整体外观更整洁。储物舱采用钢板焊接成型，舱门设置在侧面，方便日常检修内部设备，舱体与底盘主梁之间做了减震胶垫连接，减少转场过程中路面颠簸对舱内精密电子设备的冲击。

　　外形尺寸与安装边界方面，拖挂底盘的宽度控制在常规道路通行允许的范围内，转场状态下屏幕降至最低位置，整体高度满足普通道路限高要求，不需要办理特殊道路通行许可。屏幕举升后的中心高度符合户外人群观看的视线高度，站在设备前方5到20米的范围内都能获得舒适的观看角度。支撑支腿的调节行程覆盖了不平整路面的高度差，即使在郊外非硬化路面作业，也能通过调节支腿长度将底盘调整至水平状态，保证升降立柱的垂直度，避免长期偏载造成结构变形。底盘的轮距与轴距经过匹配设计，转场行驶过程中不会出现摆尾、侧倾的问题，行驶稳定性满足普通公路的通行要求。屏幕背部的散热空间预留充足，即使在夏季高温环境下长时间连续运行，LED模组与配套电子设备产生的热量也能顺利散发，不会因为积热导致设备故障。
