小型农用履带式山地运输作业车

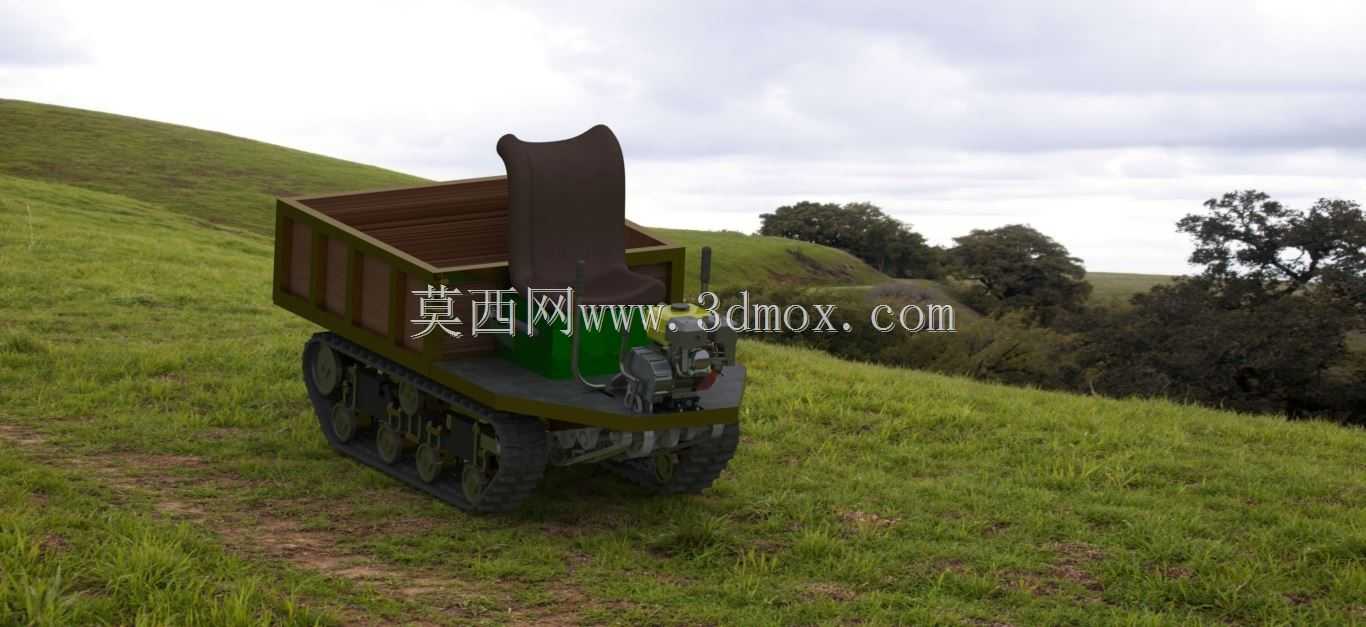

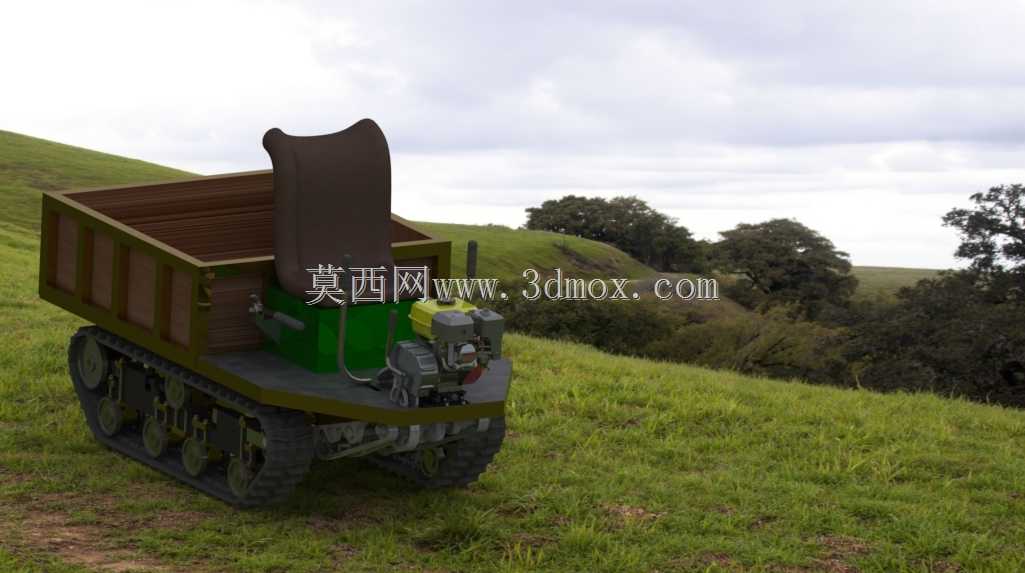

　　这款小型履带运输设备的三维建模，核心围绕丘陵山地零散地块的农资、农产品转运需求展开，区别于常规轮式运输车辆，其行走机构采用履带式接地设计，接地比压控制在较低区间，能够在泥泞田埂、坡度不超过25度的山地草坡、松软耕地表面稳定通行，不会出现轮式车辆常见的打滑、陷车问题，适配南方丘陵、北方山地零散耕地的非硬化路面通行场景。从结构设计逻辑来看，整车采用前置动力单元、中置驾驶操作位、后置载货料斗的布局，动力单元搭载小型通用内燃动力源，通过带传动结合链传动的方式将动力输出至履带驱动轮，传动链路做了简化处理，减少不必要的传动损耗，同时降低日常维护的拆装难度，农户无需专业工具即可完成常规的传动带张紧、履带松紧度调整作业。操作位仅设置单座简易座椅，

　　操控杆件集中布置在座椅侧方，包括离合手柄、油门拉杆、制动拨杆以及进退挡切换装置，操作逻辑简单，没有复杂的电控辅助系统，降低了设备在田间恶劣环境下的故障概率，即使是没有专业机械操作经验的农户，经过短时间熟悉即可上手操作。后置的载货料斗采用U型截面设计，料斗边缘做了加厚折边处理，提升料斗侧壁的抗冲击能力，日常转运袋装大米、散装玉米等农产品时，不会因为散料的侧压力出现料斗变形，料斗的有效容积控制在0.6立方米左右，额定承载质量适配小型动力单元的输出上限，避免过载导致的动力不足、履带过早磨损问题。从安装边界尺寸来看，整车宽度控制在1.2米以内，能够顺利通过农村地区常见的宽度1.2-1.5米的田间机耕道，不会因为车身过宽剐蹭田埂两侧的作物；

　　整车长度控制在2.2米左右，转向半径极小，通过两侧履带的差速实现原地转向，在面积狭小的地块内也能完成掉头、挪位操作，不需要预留过大的转向空间。履带部分的支重轮采用密封式轴承结构，能够阻挡田间的泥沙、秸秆碎屑进入轴承内部，延长行走机构的维护周期，履带板表面做了防滑凸起设计，在湿滑的草坡、雨后的泥地表面能够提供足够的抓地力，爬坡作业时不会出现履带打滑后溜的问题。料斗与车架之间采用铰接式连接，后期可根据使用需求加装简易液压举升机构，实现散料的自动卸料，不需要人工手动翻斗卸货，降低作业人员的劳动强度。车架主体采用矩形钢管焊接成型，关键受力位置做了三角加强筋焊接处理，能够承受满载状态下行驶在颠簸路面带来的交变冲击载荷，不会出现车架开焊、

　　变形的问题。动力单元的外侧设置了简易防护壳，能够阻挡田间飞溅的泥水、作物碎屑落到动力部件表面，减少动力部件的散热片堵塞问题，保证长时间连续作业时动力输出的稳定性。整车的重心做了低位设计，载货状态下整车重心高度不超过0.8米，在坡度路面横向行驶时能够保持足够的侧倾稳定性，避免侧翻风险。在细节设计上，操作位的脚踏区域做了防滑花纹处理，表面预留了排水孔，雨天作业时脚踏区域不会积水，避免操作人员脚底打滑出现操作失误；所有外露的紧固件都采用镀锌防锈处理，适应田间高湿度、多泥水的使用环境，减少紧固件锈蚀导致的拆装困难问题。这款设备除了用于田间的大米、玉米等农产品转运外，也可适配山地果园的肥料、果实转运，林区的小型苗木、农资运输场景，通过更换不同的上装作业部件，还可拓展出小型喷药、短途施肥等附加功能，具备较强的场景适配性。建模过程中对所有运动部件的干涉位置做了反复校验，比如履带转动过程中与车架、挡泥板的间隙控制在15毫米以上，避免行驶过程中履带夹带的碎石卡入间隙造成部件损坏；操作杆件的摆动行程范围内没有其他部件遮挡，保证所有操控动作都能顺畅完成，不会出现卡滞问题。
