数控加工用T型槽铸铁基座结构设计

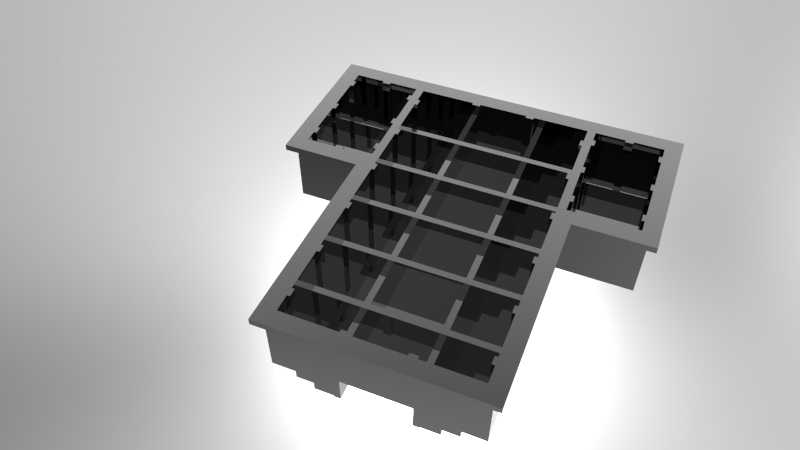

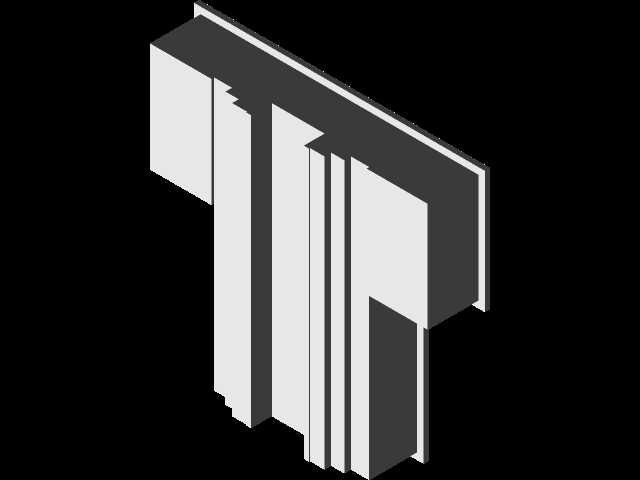

　　在数控铣削、加工中心批量作业场景中，这类T型布局的铸铁基座是工位工装搭建的核心承载构件，区别于标准矩形工作台，其非对称的外伸结构专门适配多工序同步装夹需求，能在单次工作台行程内覆盖零件的正面、侧面加工工位，减少工件二次装夹带来的定位误差，尤其适合小型壳体类、框架类零件的多面加工工序。从结构设计逻辑来看，基座整体采用灰铸铁一体铸造成型，材质本身的减震特性能有效吸收数控加工过程中刀具切削产生的高频振动，避免振纹传递到工件加工表面，保障加工面的粗糙度达标。基座内部采用纵横交错的加强筋网格布局，筋板厚度根据不同区域的承载需求做差异化设计，中间核心承载区筋板间距更小，外伸悬臂段的筋板做了加厚过渡处理，在保障整体刚性的前提下尽可能控制铸件重量，

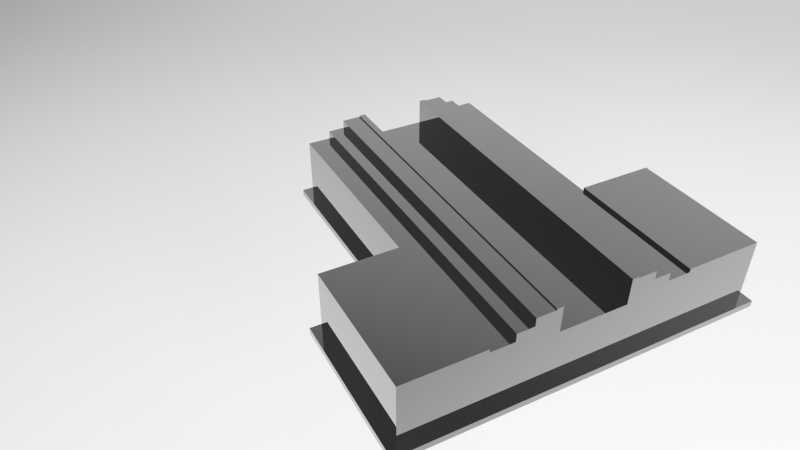

　　避免不必要的材料浪费，同时也降低工作台的负载压力。基座上表面的T型槽采用等间距排布设计，槽的截面尺寸匹配通用机床用T型螺栓规格，可直接搭配标准压板、夹具座实现快速装夹，不需要额外加工转接板，槽的走向顺着工作台进给方向布置，方便夹具沿行程方向调整位置，适配不同长度尺寸的工件装夹需求。基座底部设置有多个定位凸台和安装孔位，凸台平面经过精铣加工，能和机床工作台面实现紧密贴合，安装孔采用沉孔设计，螺栓锁紧后头部不会突出基座表面，避免和夹具、工件产生运动干涉。在实际生产应用中，这类铸铁基座常作为专用工装的基体使用，设计人员可根据具体加工零件的定位需求，直接在基座上安装定位销、夹紧油缸、辅助支撑等组件，不需要从零开始设计工装底座，

　　能大幅缩短专用工装的设计制造周期，同时铸铁材质的稳定性好，经过长期使用也不会出现明显的应力变形，能长期保持工装的定位精度。设计过程中需要重点关注基座的安装边界尺寸，其外伸段的长度不能超出机床工作台的最大行程范围，同时要核算悬臂部分在最大夹紧力、最大切削力作用下的挠度变形量，确保变形量控制在零件加工的公差允许范围内；基座的总高度也要匹配机床的Z轴行程，避免装夹工件后出现超程问题，同时要预留出刀具换刀的安全空间，防止换刀过程中刀柄和基座边缘发生碰撞。基座的非加工面保留铸造毛坯状态，所有安装面、定位面都经过二次时效处理后再进行机加工，消除铸造内应力，避免加工完成后出现应力变形导致精度丧失。T型槽的加工精度直接影响装夹的可靠性，

　　槽的侧面直线度、槽宽尺寸公差都要符合机床附件的相关标准，确保T型螺栓能顺畅滑动，同时不会出现过大的配合间隙，避免装夹时工件产生位移。在多工位加工场景下，这种T型结构的基座可以在不同的分区安装不同工序的夹具，配合机床的自动换刀功能，能实现工件从粗加工到精加工的全工序一次性装夹完成，减少工件周转时间，提升数控设备的加工效率，尤其适合中小批量零件的柔性加工需求，不需要频繁更换工装底座，只需要调整对应分区的夹具组件就能适配不同零件的加工需求。
