壁挂式控制终端防护外壳结构设计

　　这款壁挂式控制终端的防护外壳，主要面向小型工业控制信号采集终端、楼宇环境监测控制器这类需要墙面固定安装的场景设计，日常使用中需要兼顾内部电路板的防护、外部操作接口的外露适配，同时还要满足墙面安装的便捷性与长期使用的结构可靠性。从实际使用需求出发，外壳的主体分为前盖与后安装座两个核心部分，后安装座直接贴合墙面固定，前盖扣合在后座上完成内部腔体的封闭，这种分体式结构能大幅降低现场安装的难度——施工时可以先将后座固定在墙面，完成内部接线、电路板调试后再扣合前盖，无需在接线时托举整个壳体，适配单人现场作业的操作习惯。外壳侧面预留了多组不同规格的接口开孔，从开孔的排布来看，分别对应圆形的音频接口、指示灯开孔，以及方形的电源接口、通讯接口，

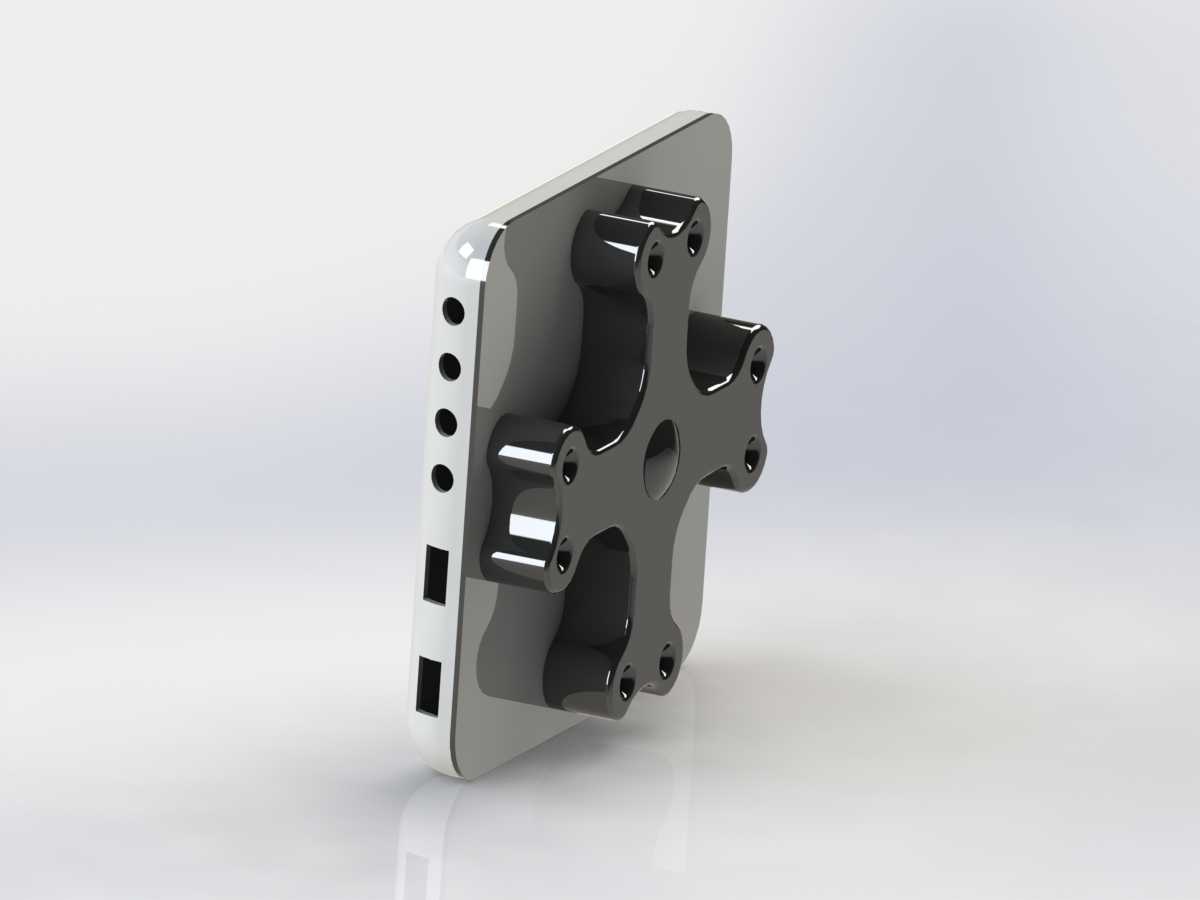

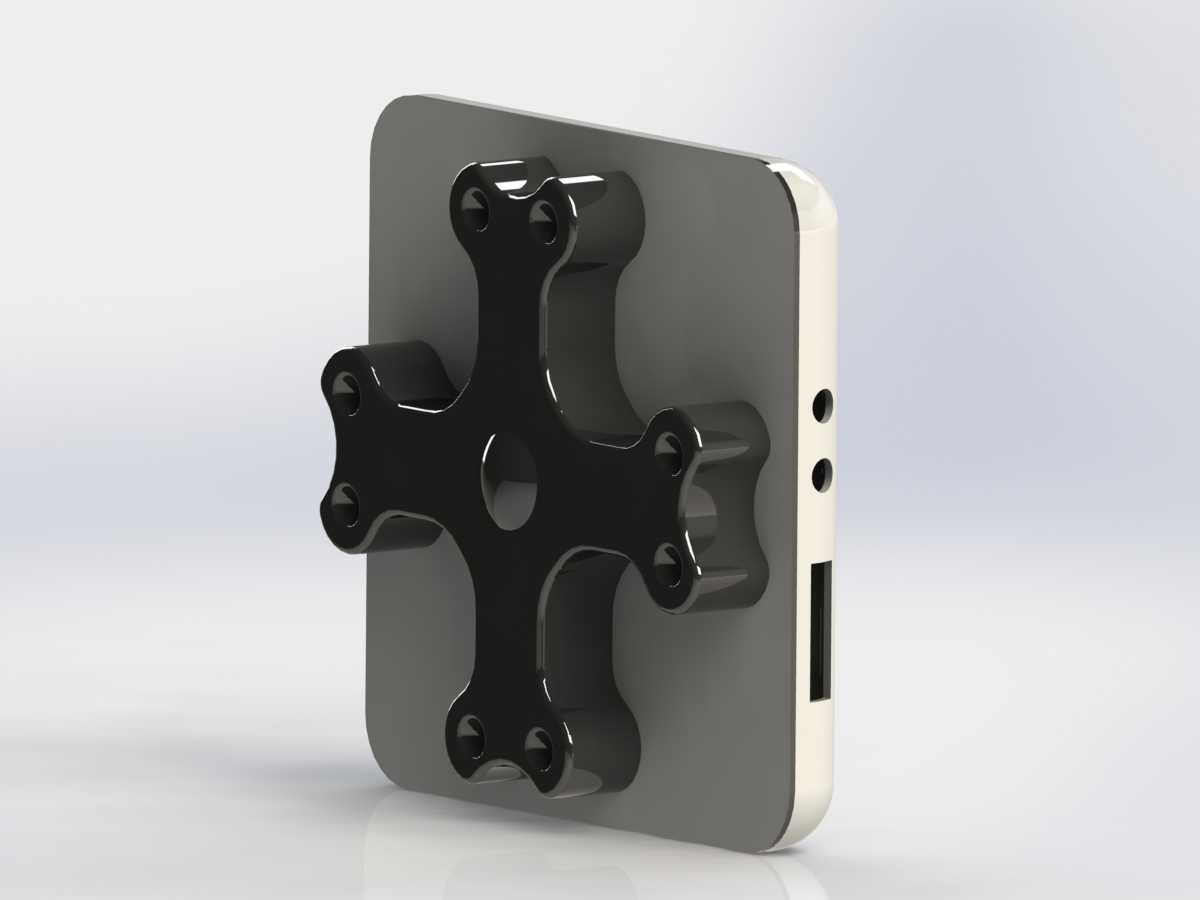

　　开孔位置集中在壳体侧下方，既避免墙面安装时接口被墙体遮挡，也能让外接线缆自然向下排布，减少线缆弯折应力对接口的长期损耗。安装固定结构采用了十字形的加强筋连接位，在后座与墙面贴合的一侧，十字形凸台既承担了前盖与后座的连接锁紧受力，也能让壳体与墙面之间留出微小的间隙，避免墙面凝露直接渗入壳体内部，同时十字形的结构布局能均匀分散四个角的安装螺丝受力，避免长期使用中塑料壳体出现螺丝柱开裂的问题。从外形尺寸的边界来看，整体壳体采用圆角矩形的轮廓，边角做了大圆弧过渡，没有尖锐的凸起结构，适配公共区域、办公场所安装的安全要求，不会对过往人员造成磕碰风险；壳体厚度控制在合理范围内，内部腔体预留了足够的电路板安装空间，能容纳常规的主控板、

　　通讯模块与接线端子，同时不会因为壳体过厚导致整体外观过于笨重。前盖与后座的扣合位置设计了隐藏式的卡扣结构，配合侧面的锁紧螺丝，既能保证日常使用中壳体不会意外脱开，也能在需要检修内部元件时快速拆卸，无需破坏壳体结构。外壳表面采用哑光质感的处理，避免强光环境下出现反光干扰指示灯观察的问题，同时哑光表面不容易残留指纹与污渍，降低后期运维的清洁难度。在结构强度设计上，壳体的侧壁做了均匀的壁厚处理，卡扣位置、螺丝柱位置都做了局部加厚与加强筋补强，能承受常规的安装外力与日常使用中的轻微碰撞，不会出现壳体开裂、卡扣断裂的问题；接口开孔的边缘做了倒角处理，避免外接插头插拔时被开孔边缘的毛边刮伤线缆外皮。考虑到这类控制器经常安装在走廊、设备间等位置，

　　外壳的防护等级能满足日常防尘、防少量溅水的需求，内部腔体的接缝处预留了密封胶条的安装槽位，有更高防护需求的场景可以加装胶条提升防护能力，不需要重新修改壳体的主体结构。安装孔位采用了标准的壁挂间距设计，能适配常规的86型暗盒安装，也支持直接使用膨胀螺丝固定在墙面，两种安装方式不需要额外的转接件，提升了产品的场景适配能力。壳体内部设计了多组定位柱，对应电路板的安装孔位，安装电路板时可以直接通过定位柱完成预固定，再用螺丝锁紧，减少装配时的对位调整时间，提升批量装配的效率。从散热的角度考虑，壳体在后座与墙面的间隙位置预留了隐蔽的通风槽，空气可以通过间隙在腔体内形成微弱的对流，带走内部电路板工作产生的热量，不需要在壳体外表面开明显的散热孔，避免灰尘、蚊虫通过散热孔进入腔体内部，兼顾散热与防护的需求。
