警用装甲运兵车辆三维结构设计

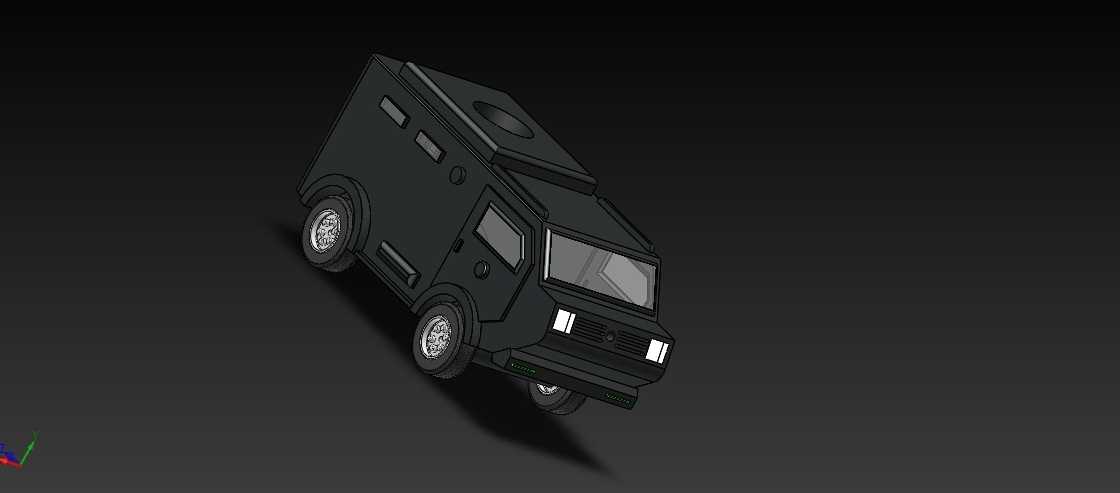

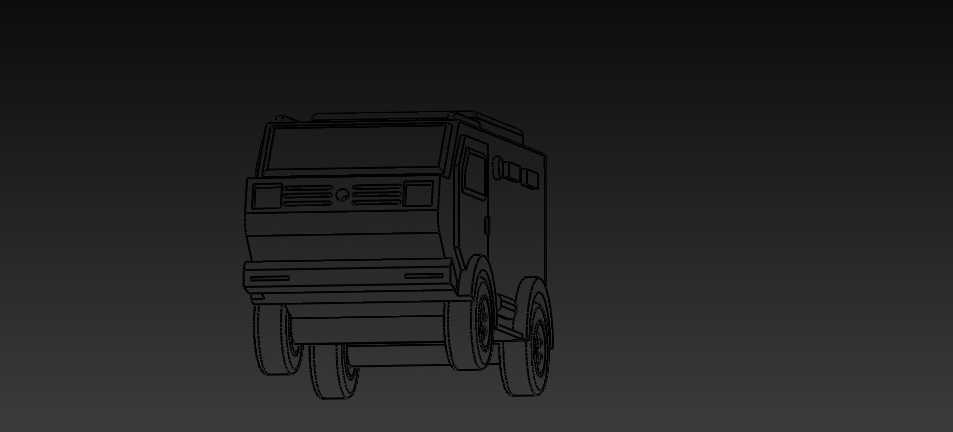

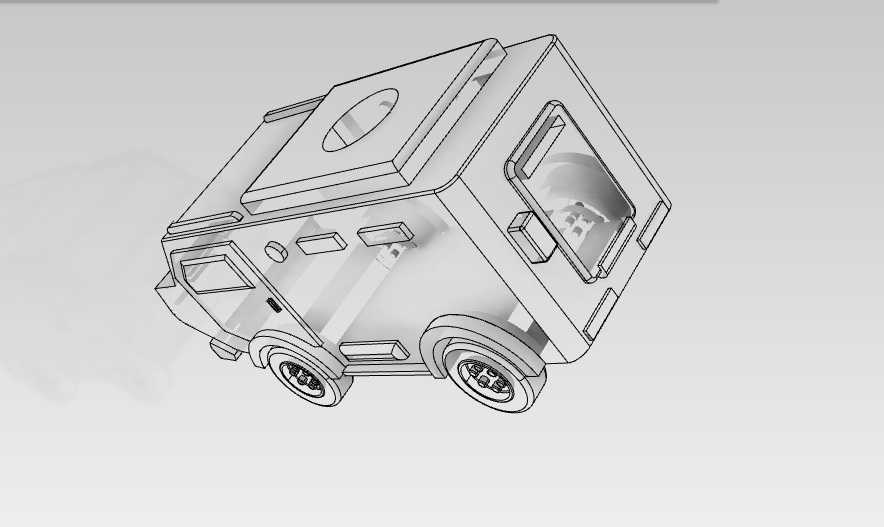

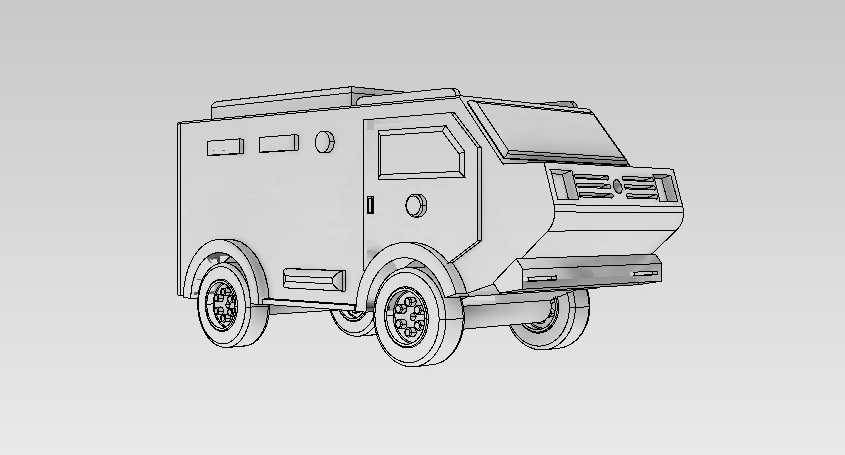

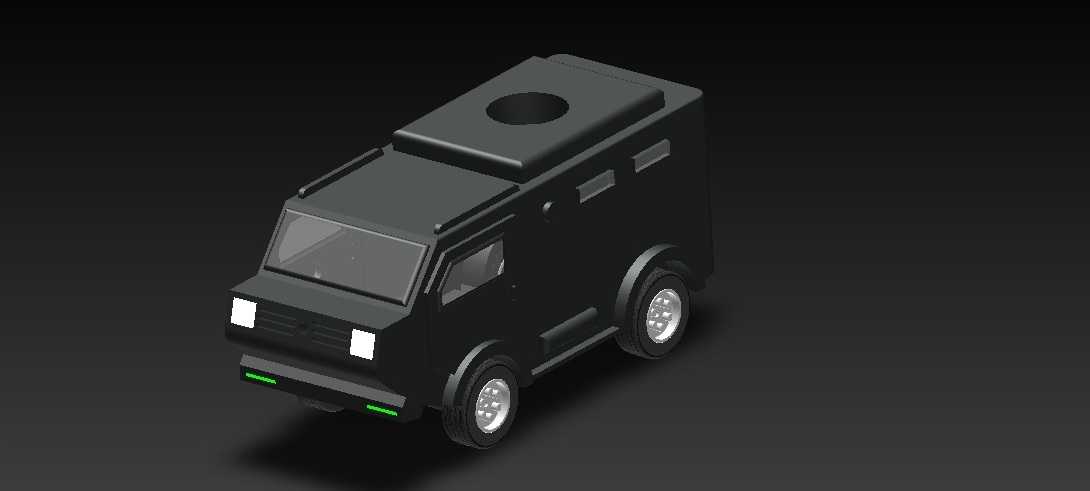

　　该轮式警用装甲运兵载具的三维结构设计，核心围绕城市维稳、人员投送、低烈度冲突场景下的使用需求展开，整体采用承载式装甲车体布局，区别于民用运输车辆的框架式结构，整车壳体兼顾防护能力与内部空间利用率，可在狭窄城市街巷、城郊非铺装路面完成快速机动，搭载6-8名全副武装的执勤人员完成战术部署。从结构设计逻辑来看，整车外形采用大倾角楔型车头设计，前风挡为大尺寸内嵌式防弹玻璃安装位，玻璃安装面与车头水平面呈32度倾角，既可以降低正面迎弹面积，也能在高速行驶时减少风阻对行驶稳定性的影响；车头前部预留有防撞杠安装接口、外置警灯警报器安装位、前置探照灯走线孔，两侧翼子板与车体侧面做一体化圆弧过渡，避免突出结构在巷战环境中被障碍物剐蹭，

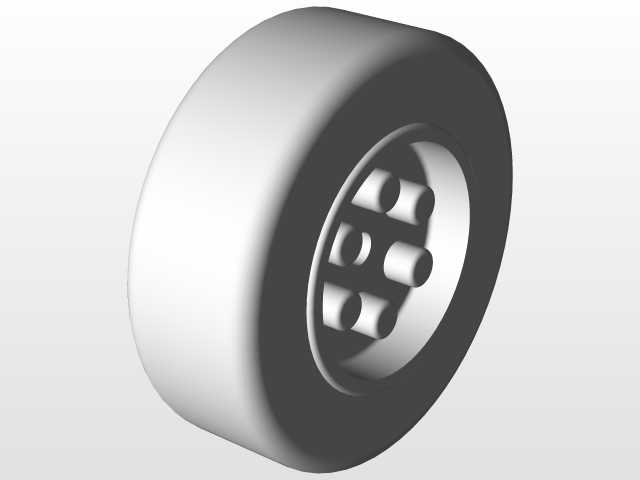

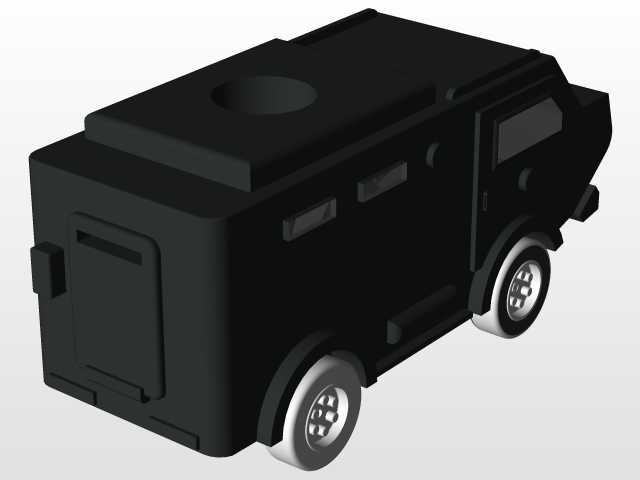

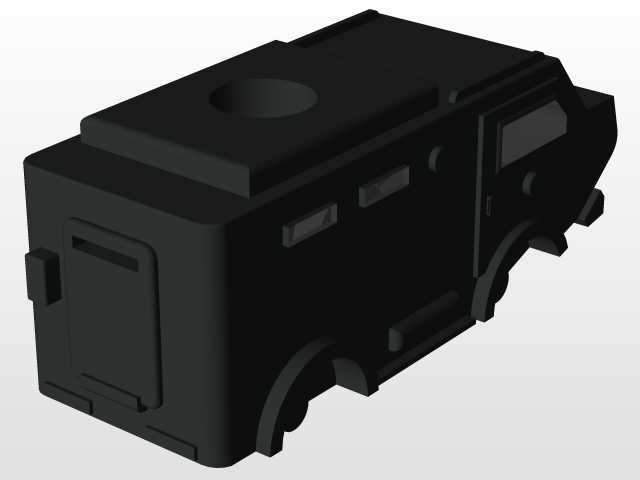

　　同时减少棱角结构带来的雷达反射特征，适配隐蔽执勤需求。车体侧面采用平直装甲板设计，侧窗为小尺寸内嵌式防弹观察窗，每侧设置两个观察窗位，对应车内乘员的观察视野需求，车窗下方预留有射击孔安装接口，可在不开舱门的情况下完成对外射击作业；车顶设置有凸起的武器站安装基座，基座周边做防水密封结构设计，可根据任务需求选配遥控武器站、强光驱散装置、喊话器等不同任务模块，基座内部预留有走线通道与设备安装空间，无需额外在车体表面开孔即可完成设备线路布设。行走机构部分采用四轮独立布局，轮拱位置做突出式防护设计，可覆盖轮胎上部1/3区域，避免行驶过程中飞溅的碎石、弹片击穿轮胎侧面，轮胎选用防爆胎适配安装位，轮毂结构采用重载式设计，

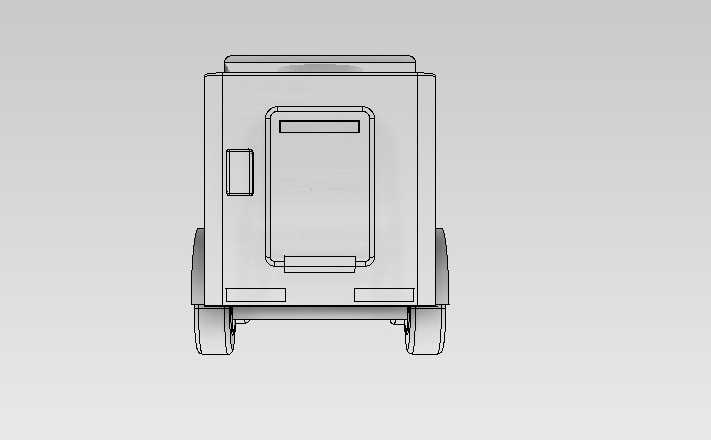

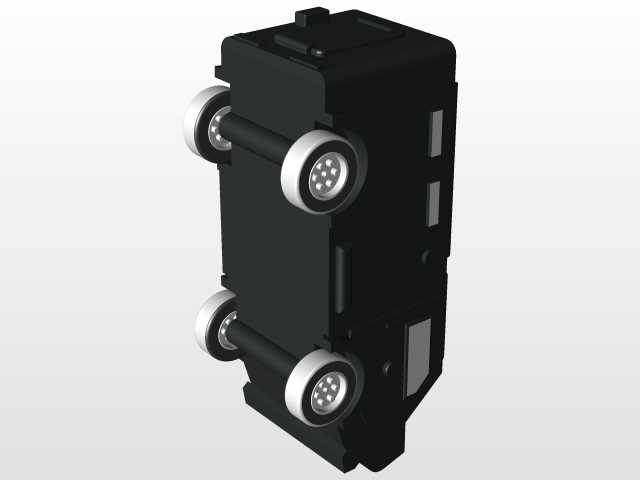

　　单轮承载能力满足整车整备质量加全员满载质量的1.5倍安全系数要求，悬挂安装位与车体底甲板做一体化焊接加强，底甲板采用V型倾角设计，可在遭遇地面爆炸物冲击时分散冲击波能量，提升车内人员生存概率。车体尾部采用整体式上掀尾门设计，尾门开启角度可达180度，方便人员快速上下车以及装备物资的装卸，尾门同样设置有观察窗与射击孔，补全后方观察与射击视野；车内空间采用贯通式布局，驾驶位与副驾驶位位于车头前部，后部乘员舱两侧设置长条式座椅安装位，座椅采用壁挂式折叠结构，在需要转运装备时可将座椅折叠收起，拓展内部载货空间，车体内部侧壁预留有装备挂点、通讯设备安装位、消防器材固定位，可根据不同任务场景快速调整内部配置。从安装边界尺寸来看，

　　整车宽度控制在2.2米以内，可顺利通过城市标准车道、老旧小区狭窄街巷，整车高度控制在2.4米以内，可通行多数城市下穿隧道、限高路段，轴距设置为3.2米，兼顾转弯半径与行驶稳定性，最小离地间隙为280毫米，可顺利通过路缘石、坑洼非铺装路面，不会出现底盘剐蹭的情况。设计过程中针对不同部位的装甲厚度做了差异化分配，正面装甲防护等级高于侧面与尾部，车体各连接部位均做了止口结构设计，避免出现防护缝隙，车门密封结构采用多层胶条设计，同时具备防水、防尘、防毒气侵入的能力，可适配复杂恶劣的执勤环境。整车外表面无多余突出结构，所有外部门把手、灯具均做内嵌式设计，避免在冲突中被外力破坏导致功能失效，前部进气格栅采用百叶窗式可关闭结构，在遭遇纵火、烟雾环境时可关闭进气口，保护发动机舱内部部件不受损坏。
