L型阶梯安装式机械连接固定支座

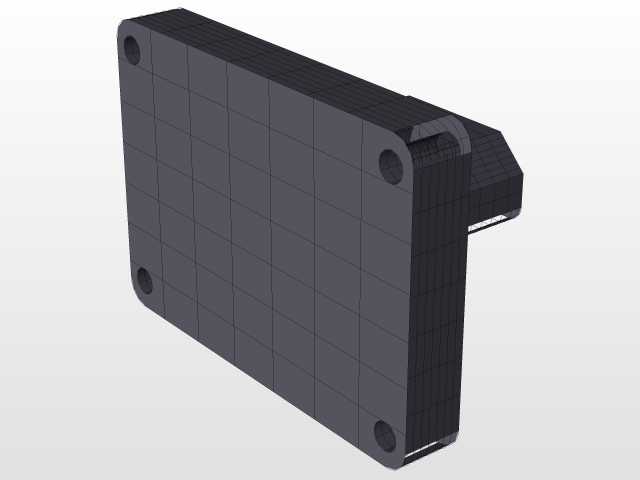

　　这款L型阶梯结构的连接固定支座，是工业设备机架拼装、工装夹具搭建场景中十分常用的受力连接件，日常在非标自动化设备的型材框架拼接、生产线工位附件固定、小型动力组件的安装定位环节都能见到这类构件的身影，它的核心作用是在两个垂直排布的安装面之间实现刚性连接，传递设备运行过程中产生的静载荷与小幅振动载荷，避免连接位置出现应力集中导致的结构形变。从结构设计逻辑来看，这款支座采用了不等厚的阶梯式折弯成型思路，垂直安装面与水平安装面的过渡位置做了圆弧卸荷处理，没有采用直角直拼的结构，就是为了规避折弯位置的应力集中问题——在过往的项目调试中，不少直直角连接的支座在长期受交变载荷的情况下，折弯位置很容易出现微裂纹，最终导致连接失效，

　　而圆弧过渡的结构能把集中在转角位置的应力分散到相邻的板面上，大幅提升构件的疲劳寿命。支座的两个安装面上都预留了沉头安装孔，孔位的排布是按照常用工业铝型材的槽距标准做的匹配设计，安装时可以直接采用内六角圆柱头螺钉完成固定，沉头孔的深度刚好能让螺钉头完全没入支座表面，不会出现螺钉头突出干涉其他相邻部件安装的问题，这一点在紧凑空间的设备装配中尤为重要，很多时候设备内部的安装间隙只有几毫米，任何突出的结构都可能导致后续部件无法顺利装配。从安装边界来看，这款支座的垂直安装面高度要大于水平安装面的延伸长度，这种设计是为了适配垂直方向需要更高连接强度的场景，比如在设备侧面安装小型导轨、传感器支架或者气动元件的时候，

　　更高的垂直面能提供更多的固定点位，避免元件在运行过程中出现晃动。水平安装面的阶梯凸起结构，一方面是为了提升整个支座的抗弯截面模量，在不增加整体板材厚度的前提下提升构件的刚性，减少受力后的形变量，另一方面这个凸起的台阶可以作为安装定位面使用，装配的时候只需要把待固定的部件抵在台阶面上，就能快速完成位置定位，不需要反复测量调整安装位置，能有效提升现场装配的效率。在实际选型使用的时候，需要注意这款支座的承载能力和安装面的固定螺钉数量直接相关，如果是用于固定有持续振动的动力部件，建议把所有预留的安装孔都配上螺钉，不要只固定单侧的孔位，否则在长期振动下螺钉容易出现松动，导致连接位置出现间隙。另外这款支座的安装面都做了平面度处理，

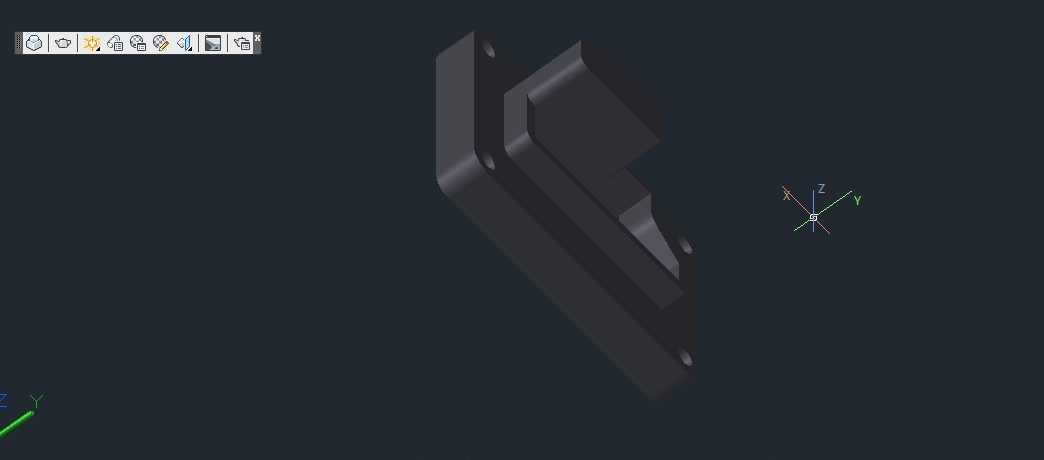

　　两个安装面的垂直度公差控制在常用机械装配的标准范围内，不需要装配前再做二次铣削加工，就能满足大部分普通工业场景的安装精度要求，如果是用于高精度运动部件的固定，也可以根据实际需求对安装面做精磨处理，进一步提升形位公差精度。从结构的受力特性来看，这款支座更适合承受垂直于水平安装面的压向载荷，以及平行于垂直安装面的剪切载荷，不适合用于承受大扭矩的交变载荷场景，如果是有大扭矩输出的部件连接，还需要额外增加定位销来承受剪切力，避免螺钉长期受剪出现断裂。在三维建模过程中，这类构件的建模重点在于沉头孔的位置精度、过渡圆弧的尺寸匹配，以及阶梯面的高度差控制，建模时需要优先保证安装孔的中心距公差，因为孔位偏差会直接导致现场装配时螺钉无法顺利穿入，很多新手建模的时候容易忽略孔位的公差配合，只做外形的大致建模，最终输出的加工件或者3D打印件根本无法顺利装配。另外过渡位置的圆弧尺寸不能随意设定，要和板材的厚度匹配，圆弧半径过小起不到卸荷的作用，半径过大又会导致安装面的有效接触面积减小，影响连接的稳定性。
