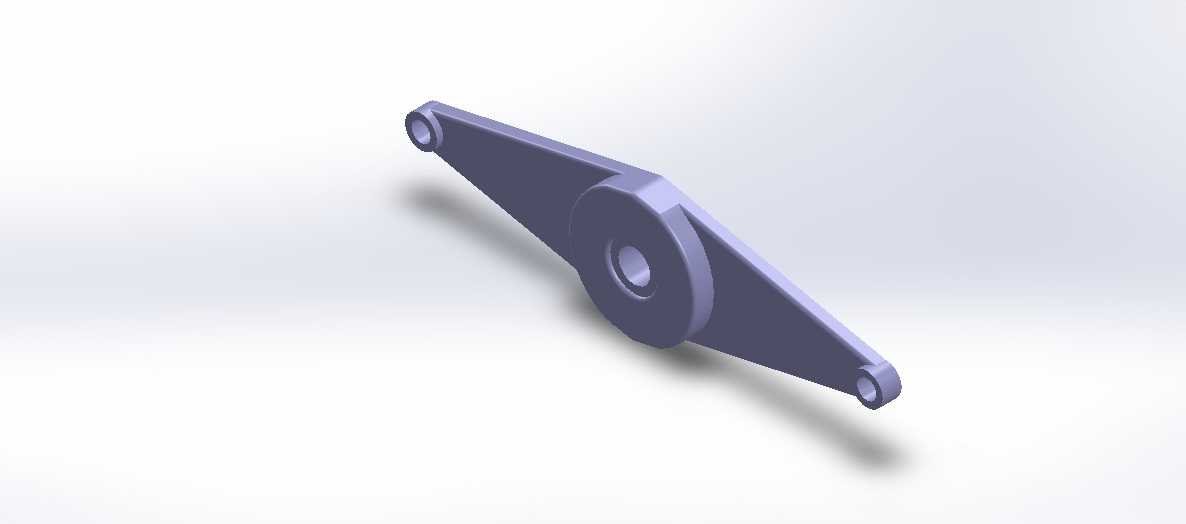

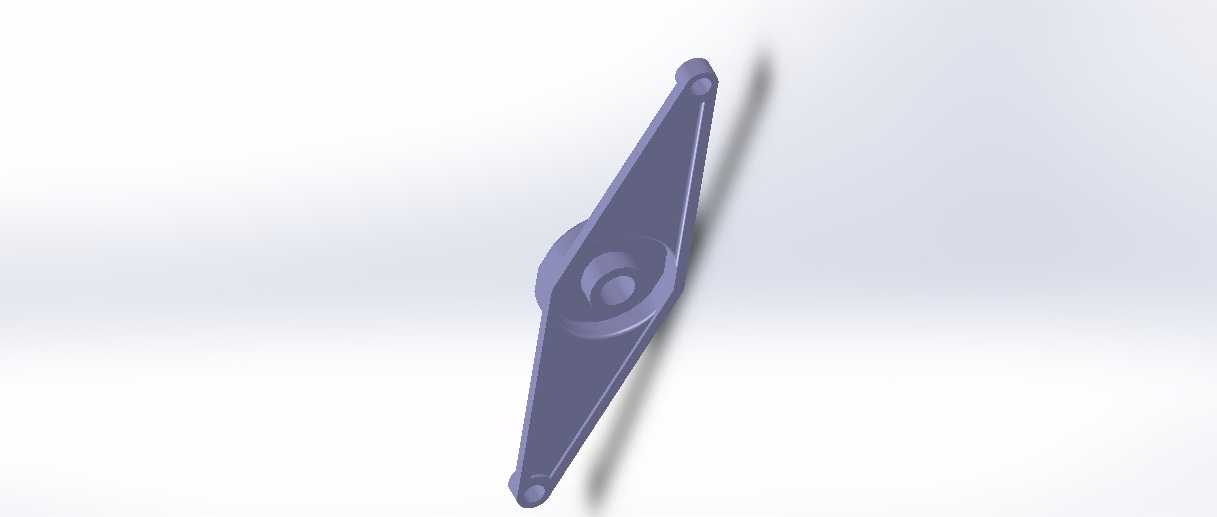

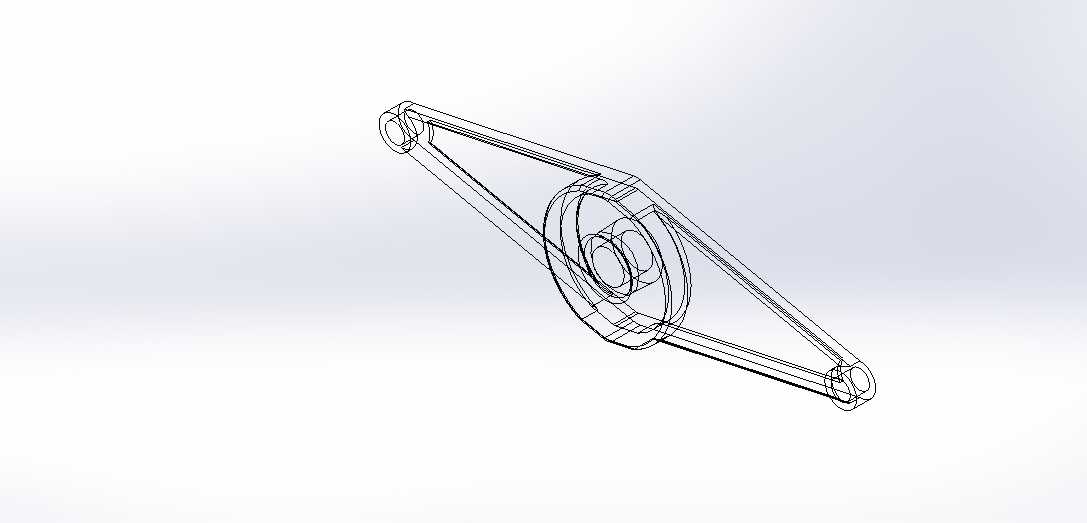

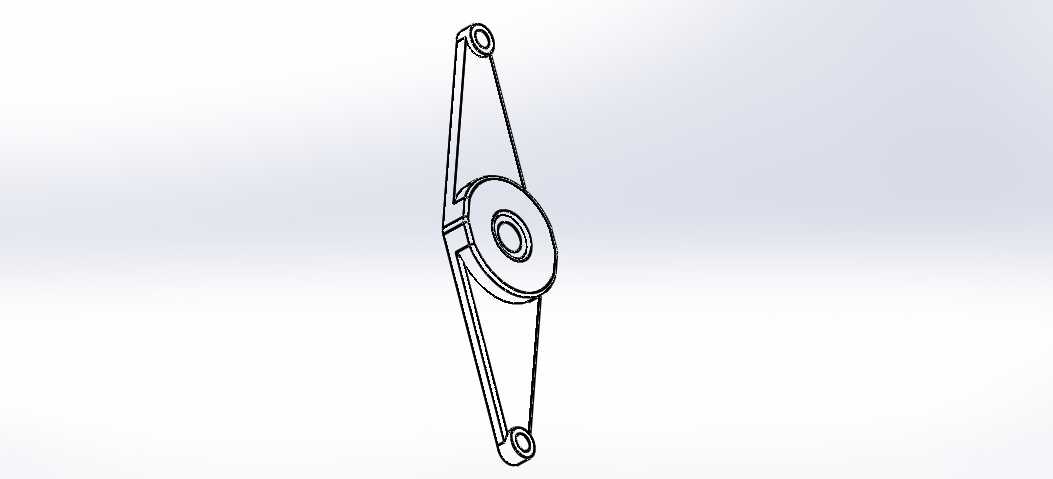

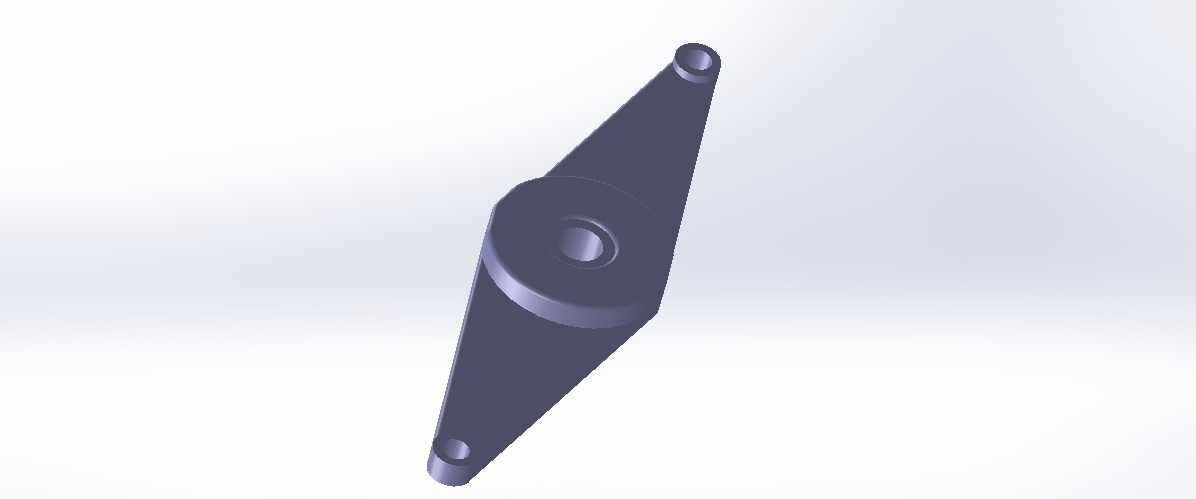

这类双端带铰接孔的长杆类构件,最常出现在工装夹具的动作传递链路里,不管是焊接工装的压紧臂联动结构、机加工夹具的斜楔传动延伸臂,还是装配线定位夹具的同步开合连杆,都能见到这类结构的身影。它的核心作用是把驱动端的直线位移或者摆动扭矩,按照固定的传动比传递到执行端,保证两端铰接点的运动轨迹完全符合设计预期,不会出现动作卡滞或者传力偏移的问题。
从结构设计逻辑来看,中间的圆盘凸台是整个构件的受力核心,所有从两端铰接孔传递来的拉压力、扭矩都会在这个区域完成汇交,所以设计时特意把这个区域的截面做了加厚处理,避免长期交变载荷下出现应力集中断裂的问题。两端的铰接孔内需要配套安装耐磨衬套,和销轴配合的时候能把滑动摩擦转化为衬套与销轴的摩擦,后期维护只需要更换衬套就能恢复配合精度,不用整体更换构件,能大幅降低工装的长期维护成本。长杆部分的截面做了等强度优化,从中间圆盘向两端铰接孔位置平滑过渡收窄,既保证了杆身的抗弯、抗扭刚度,又尽可能控制了构件自身重量,减少动作过程中的惯性冲击,让夹具的开合动作更平稳。
实际安装使用的时候,需要严格控制两个铰接孔的中心距公差,这个尺寸直接决定了传动比的准确性,如果中心距偏差超过0.02mm,就可能出现夹具压紧力不足、定位销对位偏移的问题。两个铰接孔的轴线平行度也要控制在0.01mm/100mm以内,不然销轴装配后会出现别劲的情况,反复动作后很容易出现销轴磨损过快、杆身变形的问题。中间圆盘的端面要和杆身的对称面保持垂直,这个面通常会作为构件加工时的工艺基准面,无论是铣削杆身轮廓还是镗削两端铰接孔,都可以以这个端面作为定位基准,保证各个形位公差的一致性。
在不同的应用场景下,这类构件的尺寸边界会有明显差异:用在小型台钻夹具上的连杆,中心距通常在80mm到120mm之间,杆身厚度在8mm到12mm,适配直径6mm到10mm的铰接销轴,整体重量控制在200g以内,手动操作就能完成夹具的压紧动作;用在大型焊接工装的压紧连杆,中心距可能达到300mm到500mm,杆身厚度在20mm到30mm,适配直径20mm以上的铰接销轴,需要配合气缸或者液压缸驱动,才能提供足够的压紧力。设计这类构件的时候,还要提前考虑周边的安装避让空间,杆身的外轮廓不能和夹具上的其他零部件、工件的装夹路径产生干涉,尤其是在构件摆动到极限位置的时候,要预留至少3mm的安全间隙,避免动作过程中出现碰撞。
从受力角度分析,这类构件在工作时主要承受交变的拉压载荷,部分带偏载的场景下还会承受一定的弯曲载荷,所以选材通常会选用45号钢或者40Cr合金钢,毛坯经过模锻成型来保证金属纤维的连续性,加工完成后还要进行调质处理,硬度控制在HB220到HB250之间,既保证足够的强度和韧性,又不会因为硬度过高导致加工困难。两端的铰接孔在镗削加工后,表面粗糙度要达到Ra1.6以上,保证和衬套的配合精度,衬套通常选用锡青铜材质,自带润滑性能,能在无频繁加油的情况下长期稳定工作。如果是用在有腐蚀环境的工装里,还可以对构件表面做发黑或者镀锌处理,提升防锈能力,延长构件的使用寿命。
