电源设备用钣金防护壳体结构设计

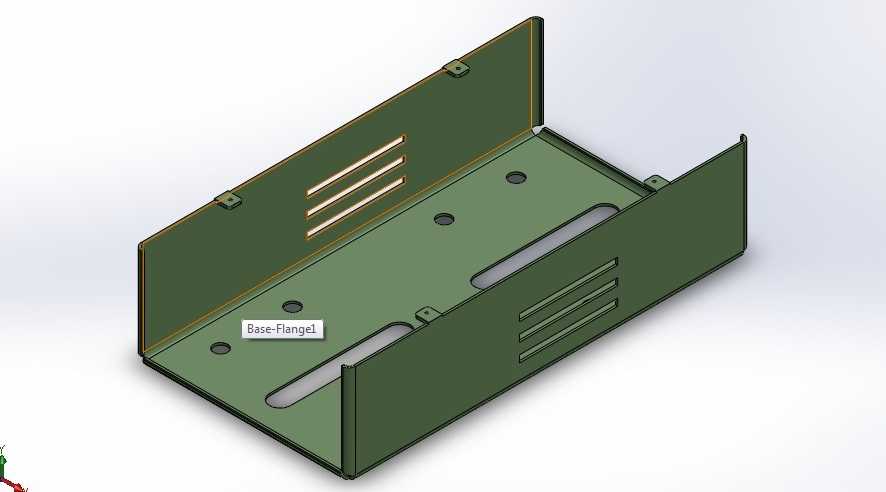

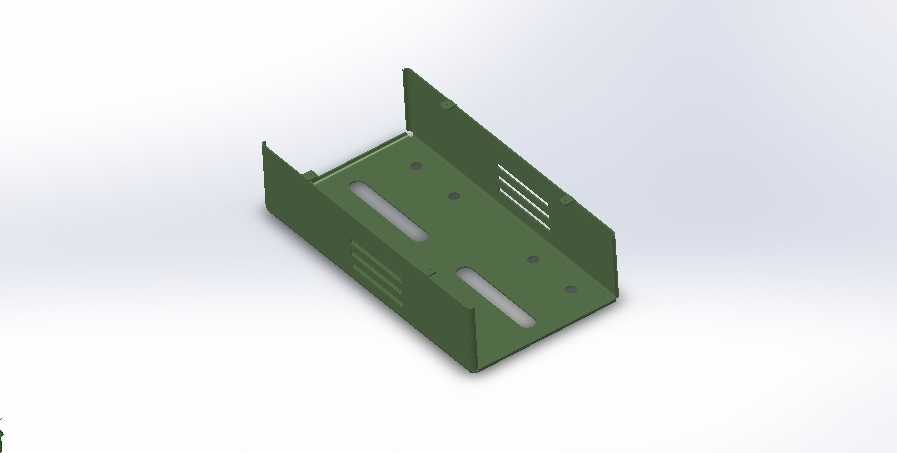

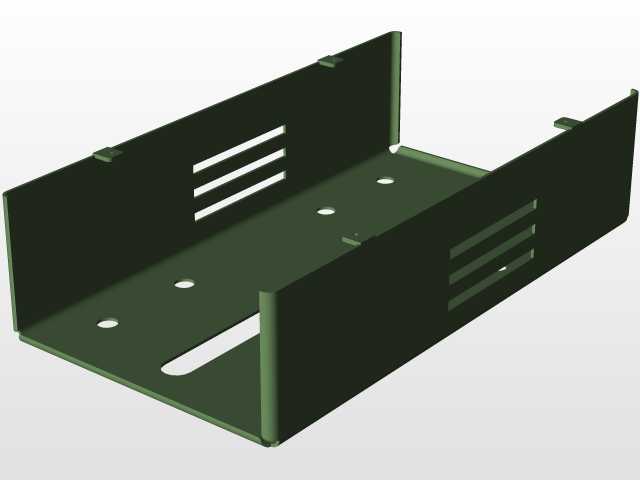

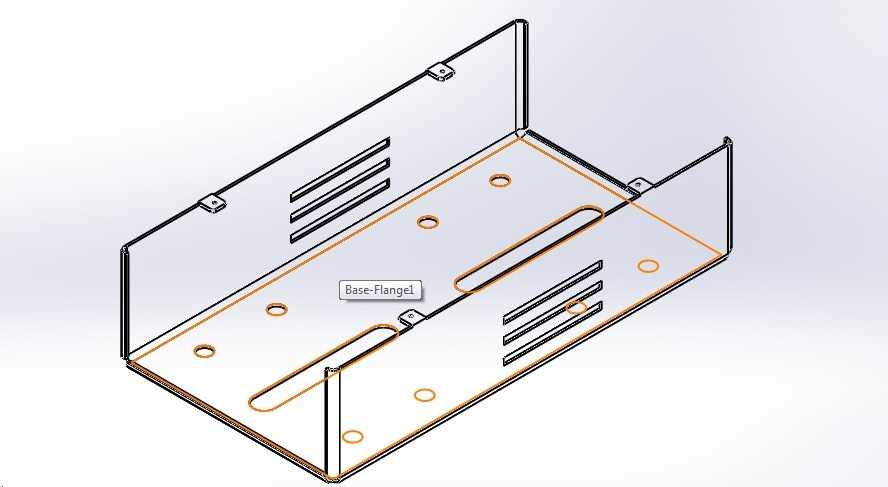

　　在中小功率工业电源、桌面式工控供电模块的结构设计环节，钣金壳体是兼顾防护性能、加工成本与量产效率的核心结构件，这类壳体需要同时满足内部元器件的物理防护、电磁屏蔽、散热通风以及装配定位的多重需求，是电源类产品结构设计中最常见的钣金类构件。这款电源钣金壳体采用分体折弯成型结构，主体由底板、两侧立板、后端挡板三个主要折弯件拼接装配而成，所有板件均采用常规冷轧钢板冲压折弯工艺加工，无需复杂的模具投入，适配小批量多批次的生产场景，也能满足定制化电源产品的快速打样需求。从结构功能来看，底板作为整个壳体的承载基准，表面预留了多组圆形安装孔位，分别对应电源内部PCB板、功率变压器、滤波电容等核心元器件的固定点位，

　　孔位位置按照常规开关电源的元器件布局排布，避让了功率器件的引脚焊接区域，同时在底板两侧预留了长条形的走线槽位，方便输入输出线缆的引出与固定，槽位边缘做了折弯翻边处理，避免线缆被钣金锐边割破绝缘层。两侧立板采用90度折弯结构，与底板通过侧边的卡扣定位点配合螺丝完成固定，立板表面冲压有多组平行的长条散热通槽，槽位方向顺着壳体内部空气对流的方向设置，能够在不额外增加散热风扇的前提下，利用冷热空气的自然对流带走功率器件工作产生的热量，同时通槽的排布避开了立板的折弯受力区域，不会降低板件的结构强度。立板与底板的连接位置设置了外翻的安装耳，安装耳上预留了固定孔，可将整个电源壳体固定在设备机架或者安装面板上，安装耳的折弯高度经过计算，

　　能让壳体底部与安装面之间留出足够的间隙，避免底板直接贴合安装面影响底部散热。后端挡板同样采用折弯结构，与两侧立板通过卡扣预定位后再用螺丝锁紧，挡板上预留了电源输入接口、输出接线端子、开关按键的对应开孔位置，开孔边缘做了去毛刺处理，避免装配时划伤操作人员或者损坏接口配件。整个壳体的折弯圆角均采用常规钣金加工的标准R角，无需特殊刀具即可完成折弯加工，所有板件的拼接缝隙控制在0.2mm以内，既能够满足电磁屏蔽的缝隙要求，也能避免灰尘、杂物从缝隙进入壳体内部。在设计过程中，充分考虑了钣金加工的工艺性，所有的开孔、槽位距离折弯边的距离都大于板材厚度的1.5倍，避免折弯时出现孔位变形或者板材开裂的问题，所有的外露边缘都做了折边或者去毛刺处理，

　　提升装配过程的安全性。壳体的内部净空尺寸按照常规150W-300W开关电源的元器件高度设置，能够容纳高度不超过35mm的立式电容与变压器，不会出现元器件顶到壳体盖板的问题，同时内部预留了足够的走线空间，方便生产过程中的线束整理与固定。这类钣金壳体除了应用在常规工业电源上，也可以经过简单的孔位调整后，用作小型工控模块、信号转换装置、低压控制单元的防护外壳，适配性较强，加工难度低，表面经过喷塑处理后即可具备良好的防锈能力与绝缘性能，是电子电气设备结构中通用性极强的一类钣金构件。在装配逻辑上，整个壳体采用无焊接的拼接式设计，所有连接都通过卡扣定位加螺丝锁紧的方式完成，不需要焊接工序，既降低了加工成本，也方便后期的维护拆卸，当内部元器件出现故障时，只需要拧下侧边的固定螺丝即可拆开壳体，不需要破坏钣金结构。壳体表面的散热槽长度与宽度经过匹配计算，在保证结构强度的前提下最大化通风面积，槽位的冲压方向采用向下倾斜的角度，能够避免垂直下落的灰尘或者水滴直接进入壳体内部，提升了壳体的基础防护等级。
