多弯折工业流体输送管路结构设计

　　在工业流体输送系统的布局搭建中，这类多弯折管路是绕开设备干涉、适配紧凑安装空间的核心基础构件，广泛应用在小型液压站油路排布、车间压缩空气支路布设、小型冷却系统冷却液循环管路、实验台流体输送回路等场景中，不需要额外加装接头拼接多段直管，就能完成空间内的多方向转向，减少管路连接点的同时，也降低了流体在接头位置的泄漏风险与沿程压力损失。从实际使用的角度看，这类一体弯折成型的管路，相比多段管接头拼接的管路，内壁的流畅度更好，流体经过弯折位置时不会出现因为接头错位导致的紊流，对于输送粘度较高的液压油、冷却介质时，能有效降低管路内的流阻，减少输送过程中的动力损耗。设计这类管路的时候，首先要确认安装空间内的所有干涉边界，包括周边设备的外壳轮廓、

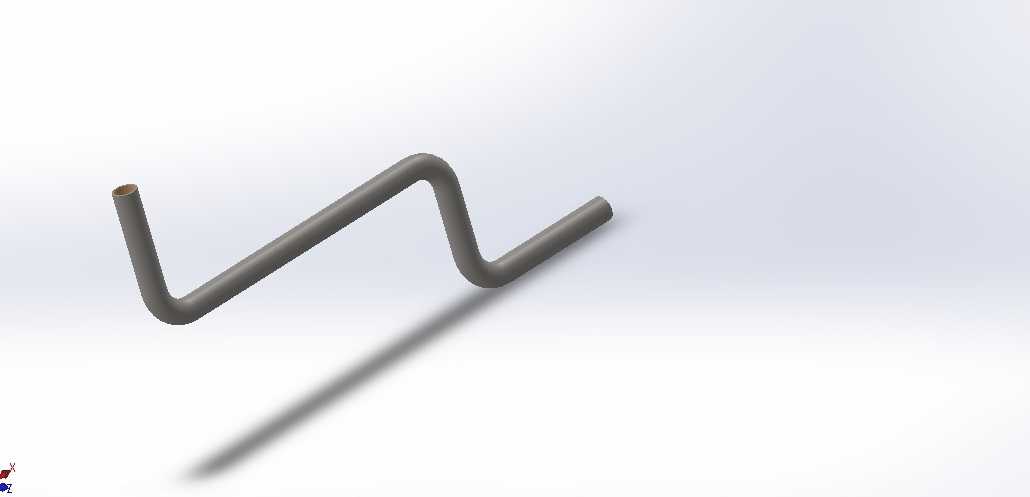

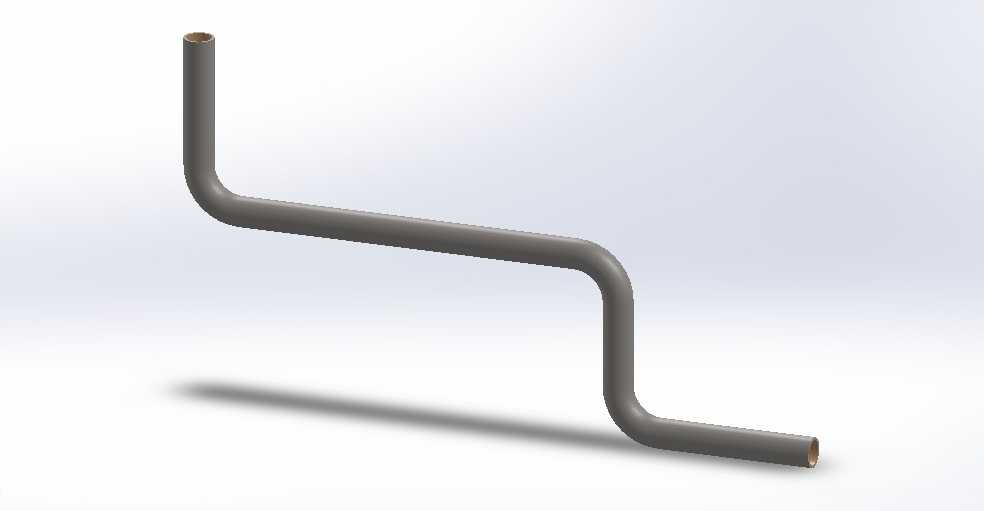

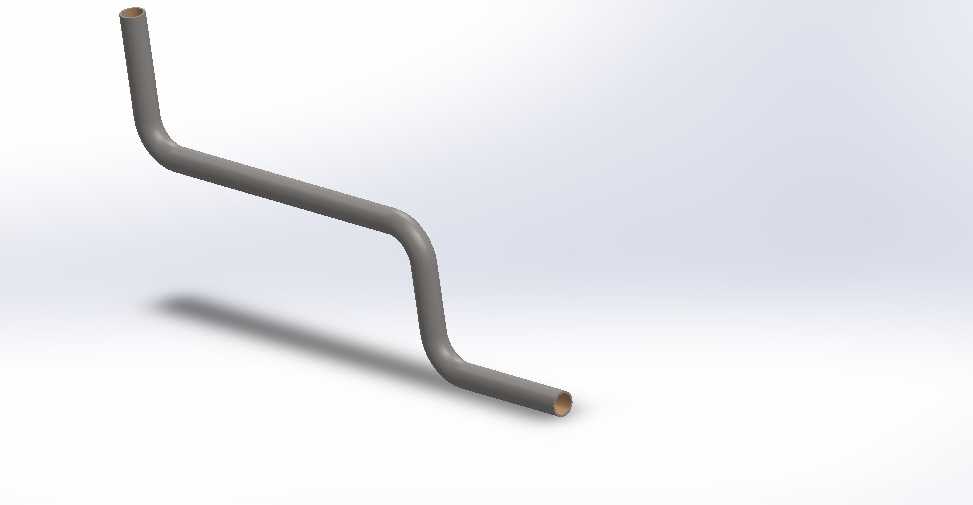

　　其他已布设管路的位置、设备维护时需要预留的操作空间，先确定管路两端接口的空间坐标，再根据避让需求规划每一段弯折的拐点位置，弯折处的曲率半径需要结合管材的材质与壁厚设置，避免弯折位置出现管壁褶皱、壁厚减薄超差的问题，通常金属管材的弯折曲率半径不小于管材外径的1.5倍，才能保证弯折位置的结构强度满足承压要求。这个管路的整体走向包含三处空间弯折，分别实现了垂直向上、水平延伸、斜向避让、垂直向下的方向切换，每一段直管段的长度都预留了足够的安装操作距离，两端的管口位置做了平口处理，方便后续对接快插接头、焊接法兰或者套丝连接，安装时不需要再对管口进行二次裁切加工，能直接适配对应通径的管路接口。在安装边界的考量上，

　　这类弯折管路的安装需要预留弯折段外侧的操作空间，尤其是管路固定卡箍的安装位置，要避开弯折的应力集中区域，卡箍设置在每段直管段的靠近拐点位置，既能保证管路固定的稳定性，也不会因为长期流体脉动导致弯折位置出现疲劳开裂。实际选型应用时，需要根据输送介质的腐蚀性、工作压力、工作温度匹配对应的管材材质，输送常规水基冷却介质可以选用普通碳钢材质做防锈处理，输送液压油可以选用无缝钢管，输送腐蚀性化学介质则需要选用不锈钢或者工程塑料材质，管壁厚度根据工作压力的1.5倍安全系数核算，避免承压运行时出现管壁鼓包或者破裂的问题。这类一体弯折的管路在小批量设备生产中应用优势明显，不需要现场裁切配管，能直接按照预设的空间路径安装，

　　大幅缩短设备组装时的管路布设周期，同时因为减少了接头数量，后期设备运行过程中的管路维护点也更少，降低了运维人员的日常巡检工作量。在三维建模过程中，这类管路的建模需要严格遵循空间坐标点定位，每一段弯折的扫掠路径要保证相切连续，避免出现弯折位置的棱角，还原实际弯管加工的成型形态，同时建模时要还原管壁的实际厚度，方便后续做管路的干涉检查、流体仿真分析，确认管路在安装空间内不会和其他零部件发生碰撞，也能通过仿真验证流体在管路内的流动状态，优化弯折位置的曲率参数，进一步降低流阻。对于设备改造类的项目，这类定制弯折的管路可以直接适配原有设备的接口位置，不需要改动原有设备的结构，就能完成管路路径的调整，解决原有管路布线不合理导致的干涉、流阻过大等问题，在小型自动化设备、实验装置、小型液压动力单元的管路改造中十分常用。
