3D打印机用长丝线轴结构设计

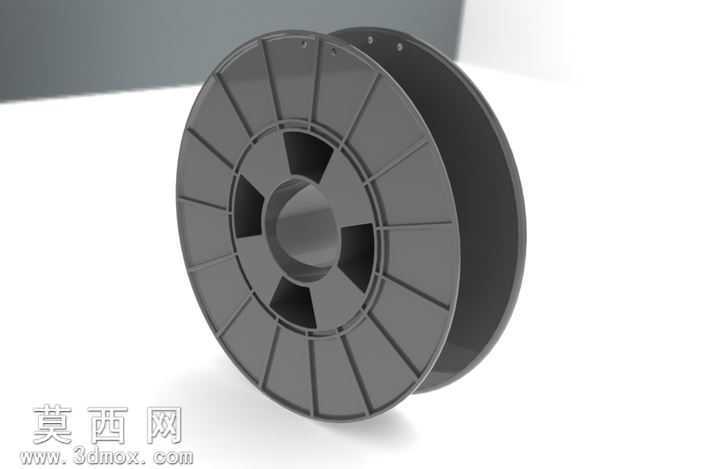

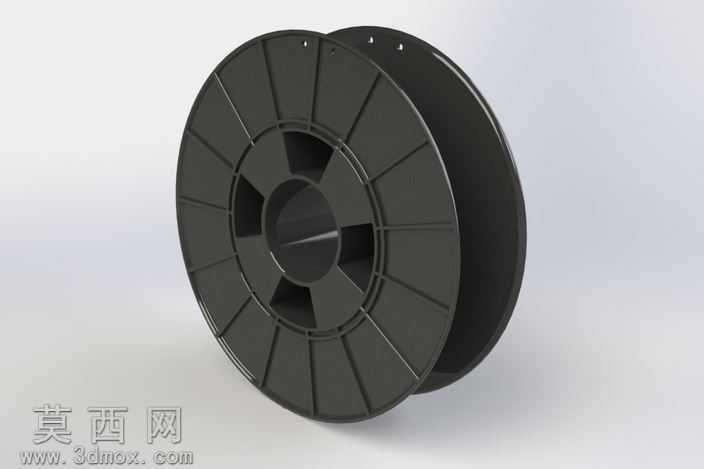

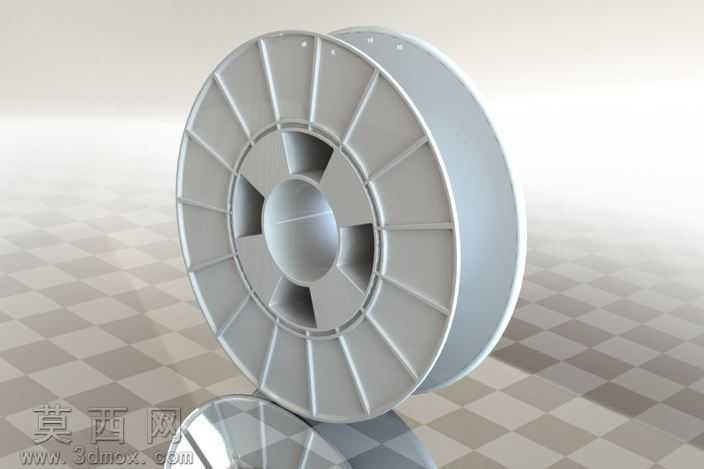

本作品为适配FDM熔融沉积型3D打印机的长丝耗材线轴，整体采用三维参数化建模方式完成全结构设计，建模过程中优先保障结构的实用性与生产适配性，整体造型为对称式双法兰盘绕线结构，核心由中心轴套、内侧绕线筒体、两侧辐条式支撑法兰盘三个核心部分组成。中心轴套部分做了加厚处理，内径尺寸适配市面主流3D打印机的耗材架转轴，轴套内壁做了微小的圆角过渡处理，避免安装转动时与耗材架转轴产生卡滞、刮擦问题，保障线轴在送料过程中可以顺畅转动，减少送丝阻力带来的打印断丝、出料不均问题。内侧绕线筒体为等径圆柱结构，筒体表面做了细微的磨砂质感处理，增大与耗材内层的摩擦力，避免耗材卷在筒体上出现打滑、松脱散乱的问题，筒体的宽度尺寸适配常规1kg装3D打印耗材的卷绕宽度，可兼容PLA、ABS、PETG等多种常见打印长丝的卷绕收纳需求。两侧的法兰盘采用辐条式镂空结构设计，均匀分布的八道径向辐条将中心轴套与外圈法兰边连接为整体，辐条之间做了梯形镂空减重设计，在保障整体结构强度、避免法兰盘受挤压变形的前提下，尽可能降低线轴自身的重量，减少耗材架转轴的承重负荷，同时镂空结构也能减少生产时的原料用量，降低注塑生产的成本。法兰盘的外圈边缘做了加厚卷边处理，边缘处做了圆弧倒角，既可以避免边缘刮伤打印耗材表面，也能提升法兰盘的抗形变能力，避免运输、堆叠过程中法兰盘受挤压出现弯折变形，导致耗材卡滞无法顺畅出料。建模完成后对整体结构做了装配干涉检查，确认所有连接部位过渡顺滑，无尖锐棱角、无结构干涉问题，材质模拟采用常规工业塑料的哑光灰质感，渲染过程中调整了环境光与漫反射参数，真实还原塑料线轴的表面质感，清晰呈现各部分的结构细节。该线轴的设计兼顾了结构强度、转动顺畅度与生产经济性，可直接用于注塑生产开模参考，也可作为3D打印爱好者自行打印定制耗材线轴的设计参考，适配绝大多数桌面级FDM3D打印机的耗材安装需求，能够稳定承载打印长丝，保障送料过程的平稳顺畅。
