流体管路控制用高压截止式阀门结构

　　在石化输送、高压液压系统、高压水清洗管路、工业锅炉给水管路这类对流体通断控制有严苛压力等级要求的场景中，这类高压阀是管路系统里承担通断管控的核心部件，区别于普通低压民用阀件，其结构设计全程围绕高压工况下的密封可靠性、操作力矩合理性、长期启闭耐久性展开。从结构布局来看，该阀采用直通式流道设计，介质从左侧水平接口进入阀腔，经过阀瓣密封副后从右侧接口流出，长杆式操作手柄垂直布置在阀腔上部，操作时无需额外加装大尺寸手轮，仅通过杆部的旋转或提拉动作即可带动内部阀瓣完成启闭动作，这种布局在紧凑安装空间内的适配性更强，尤其是在管路排布密集的液压站、高压设备阀组区域，不会因为手轮尺寸过大和周边管路、结构件产生安装干涉。

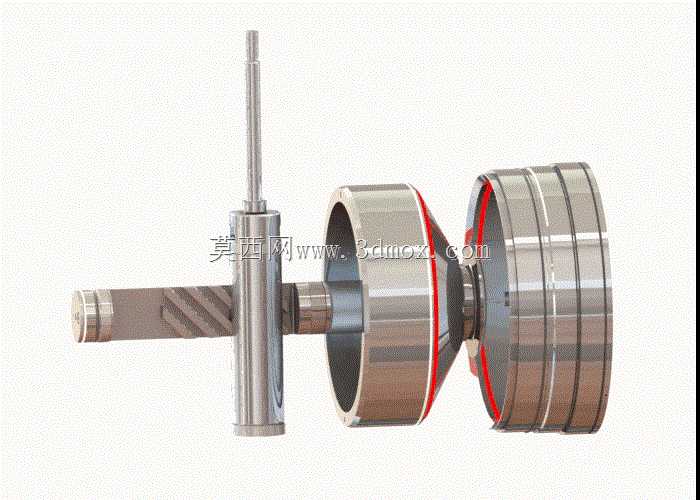

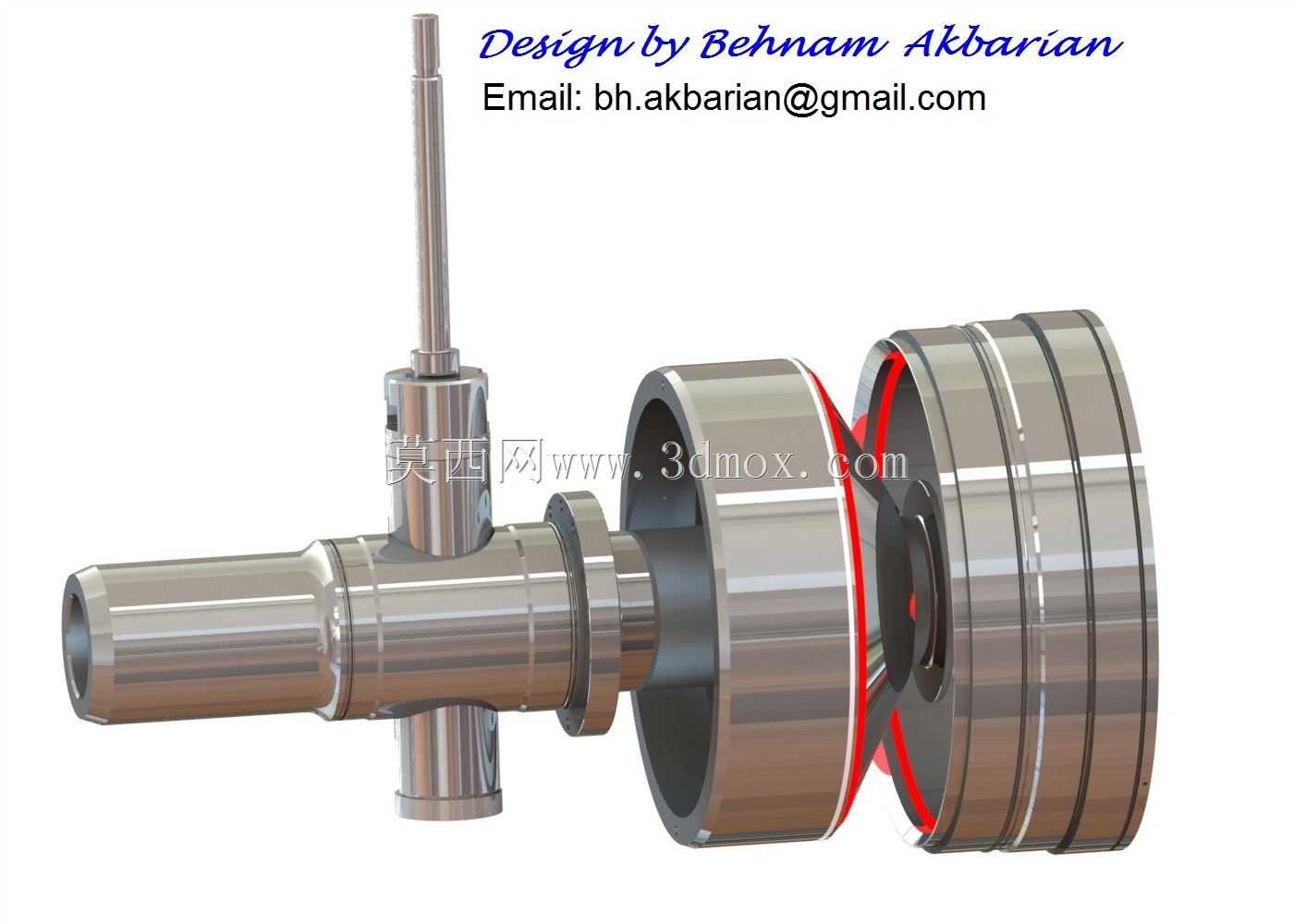

　　设计阶段首先要考量的是高压下的密封可靠性，阀瓣与阀座的密封面采用堆焊硬质合金的结构形式，密封副配合面做了高精度研磨处理，在高压介质作用下，介质压力会辅助推动阀瓣压紧阀座密封面，压力越高密封压紧力越大，能有效避免高压工况下的内漏问题；阀杆与阀盖的密封部位采用多级填料密封结构，填料函预留了足够的填料装填空间，可根据使用压力等级选配不同材质的密封填料，高压工况下搭配柔性石墨加金属缠绕垫的组合，既能耐受高压介质的冲刷，也能补偿阀杆长期动作产生的磨损量，减少外漏风险。从安装边界来看，该阀两端采用圆柱式插接连接结构，安装时可直接与对应通径的高压管路进行焊接或卡套连接，整体轴向尺寸控制紧凑，径向最大轮廓为右侧的阀盖锁紧结构，

　　安装时仅需在阀件周边预留不超过阀体外径1.2倍的操作空间，即可满足日常启闭操作、后期密封填料更换的空间需求，无需额外预留大尺寸检修空间。在功能特性上，该阀的流道做了平滑过渡处理，介质流经阀腔时的流阻远小于直角式截止阀，高压介质通过时不会在阀腔内部形成明显的涡流区，既能减少介质压力损失，也能降低高压介质带杂质时对阀体内壁的冲刷磨损，延长阀件整体使用寿命；阀杆采用上装式结构，无需将整个阀体从管路上拆卸下来，即可完成内部阀瓣、密封填料的更换维护，大幅降低高压管路系统的后期维护成本。实际选型应用时，需要匹配管路的公称通径、额定工作压力、介质腐蚀性三个核心参数，该结构适配的介质包含清水、液压油、非腐蚀性高压气体等多种工业流体，

　　若用于腐蚀性介质工况，仅需更换对应材质的阀体内衬、密封件即可完成适配，基础结构无需做大幅改动。建模过程中对各部件的配合公差做了严谨设定，阀杆与阀盖的导向配合采用H7/f6的间隙配合，既保证阀杆动作顺畅无卡滞，也不会因为间隙过大导致密封填料偏磨；阀座与阀体的连接采用过盈配合加密封焊的结构，避免高压下阀座出现松动移位；操作杆的长度经过力矩核算，在额定最高工作压力下，单人徒手操作即可完成启闭动作，无需借助加力杆，避免操作力矩过大损坏密封副。
