钣金拼接式工业设备防护金属板箱

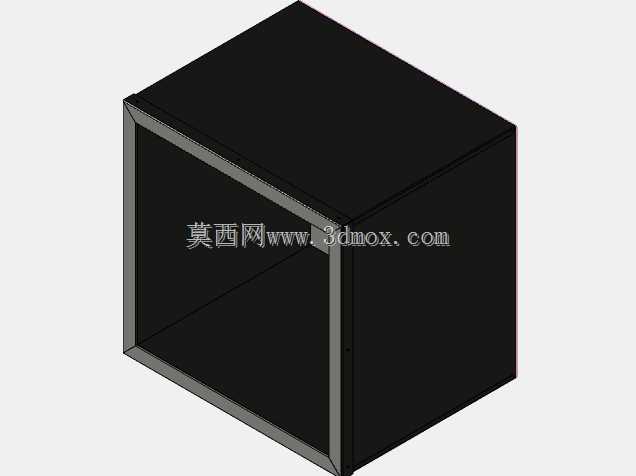

　　在工业现场的各类设备布局场景中，这类金属板箱是十分常见的外围防护与承载构件，常被用作小型电控单元的外装壳体、气动回路元件的集成安装箱、生产线旁工位的零散工具收纳柜体，或是精密检测模块的防尘防护外罩，适配车间加工工位、自动化产线侧装、户外小型设备站点等多种安装环境，能为内部安装的元器件、功能模块提供可靠的物理防护，隔绝加工过程中产生的切屑飞溅、切削液泼溅、车间浮尘堆积对内部构件的影响，同时也能避免无关人员误触内部带电或运动部件，降低现场作业的安全隐患。从结构设计逻辑来看，该箱体采用标准钣金折弯拼接的工艺思路，整体为规整的立方形态，所有板件的折弯边均预留了统一的搭接余量，相邻板件之间可通过点焊、拉铆或是螺栓连接的方式完成组装，

　　不需要额外设计复杂的拼接卡扣或是定制连接件，能有效降低钣金加工的开模成本与组装难度，适合小批量定制化的生产场景。箱体的开口侧预留了平整的安装法兰边，可适配对应尺寸的箱门、观察面板或是密封端盖，法兰边上的安装孔位可根据实际安装需求在钣金下料阶段直接冲压完成，不需要后期二次钻孔加工，能大幅提升现场组装的效率。箱体的壁厚选取兼顾了结构刚性与整体重量的平衡，常规使用场景下选用1.2mm到2mm厚度的冷轧钢板即可满足防护需求，若应用在有外力碰撞风险的重载工位，可将板厚提升至3mm，同时在箱体的内侧折弯处增加三角加强筋，避免箱体受外力撞击出现板面变形。在安装边界的适配设计上，箱体背部的板件预留了壁挂安装的条形孔位，

　　可直接通过膨胀螺栓固定在车间墙面、设备机架立面或是铝型材支架上，底部也预留了脚轮安装的螺孔位置，若需要做成可移动的工位柜体，可直接在底部安装四个万向脚轮，不需要额外焊接安装底座。箱体内部的侧壁上预留了通用的安装条固定孔，可根据内部安装的元器件尺寸灵活调整安装导轨、层板的固定位置，不管是安装小型断路器、接线端子排，还是放置小型气动三联件、传感器接线模块，都能通过调整内部安装件的位置完成适配，不需要对箱体主体结构做二次修改。从实际使用的细节设计来看，箱体所有的板件折弯处均做了R角过渡处理，没有尖锐的直角毛边，能避免组装和后期维护过程中划伤作业人员，板件的拼接缝隙控制在均匀的0.5mm以内，配合接缝处粘贴的密封胶条，

　　可达到IP54左右的防护等级，能满足多数普通工业场景的防尘防水需求。若应用在有腐蚀风险的化工车间场景，可将板材替换为304不锈钢材质，表面做拉丝处理，即可提升箱体的抗腐蚀能力，延长在恶劣环境下的使用寿命。这类钣金箱体的设计没有冗余的装饰结构，所有结构特征都围绕加工便利性、安装适配性、使用可靠性展开，在满足防护功能的前提下尽可能压缩加工成本与组装工时，是工业现场基础防护构件的典型设计思路，结构设计人员在做同类箱体建模时，可直接基于该结构调整长宽高尺寸、安装孔位布局，快速适配不同的安装场景需求，不需要从零开始搭建基础结构，能有效缩短非标设计的周期。
