　　做小型传动结构设计的时候，很多工程师容易在微型轴承选型上踩坑，尤其是空间受限的轻载传动场景，选对轴承型号能直接减少后期装配干涉、运转卡滞的问题。606属于微型深沟球轴承的常规型号，这类轴承最常见的应用场景，是小型办公设备的走纸传动机构、微型电机的输出端支撑、精密仪器的微调转轴、小型3D打印机的导轮支撑位，还有部分消费类电子的转动结构里，因为整体尺寸小巧，能在狭窄的安装空间里提供稳定的径向支撑，同时可以承受一定数值的轴向载荷，适配轻载高速的运转工况。从结构设计逻辑来看，这类微型深沟球轴承的结构沿用了标准深沟球轴承的经典构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈与传动轴做过盈配合，随轴同步转动，

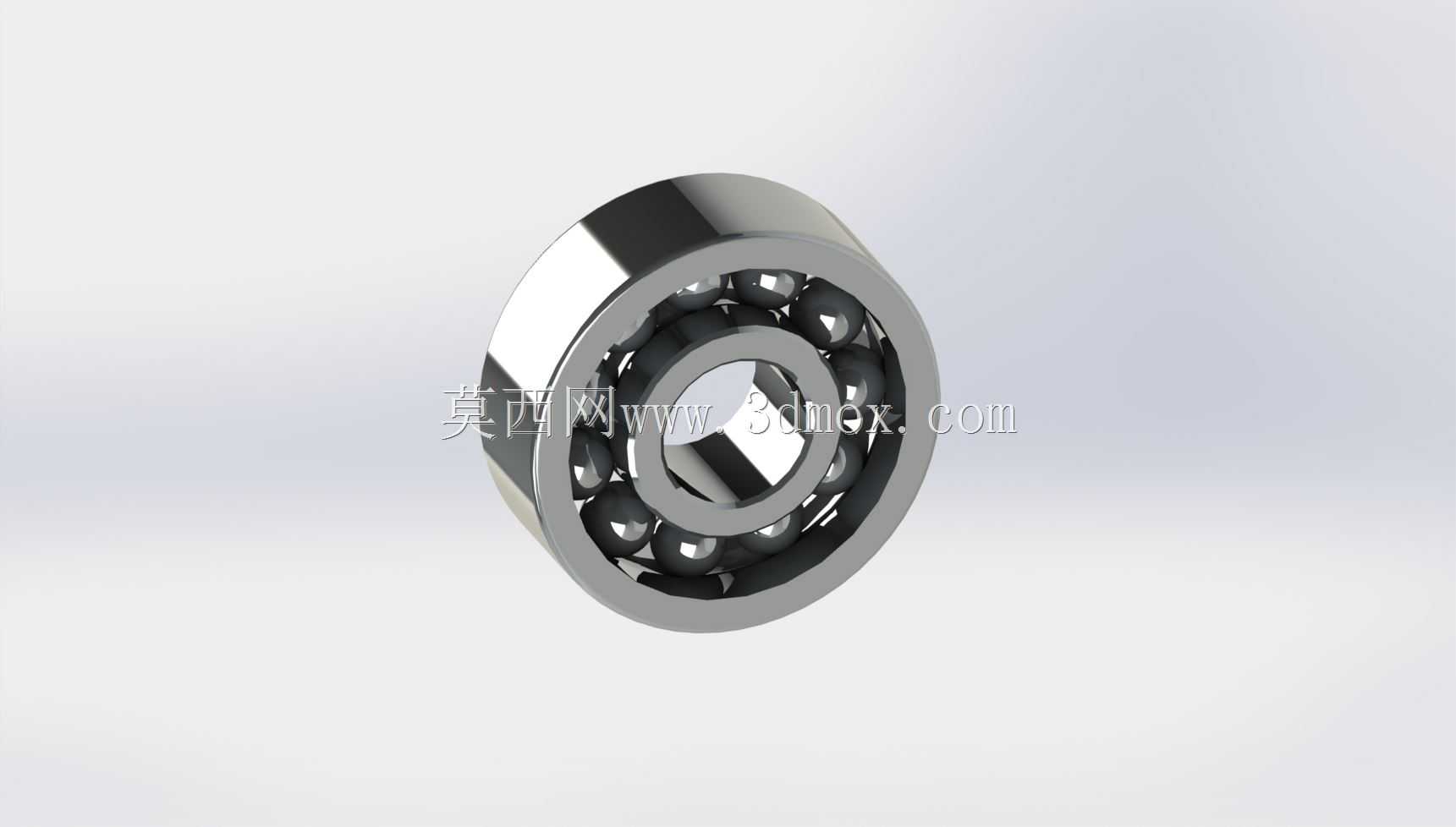

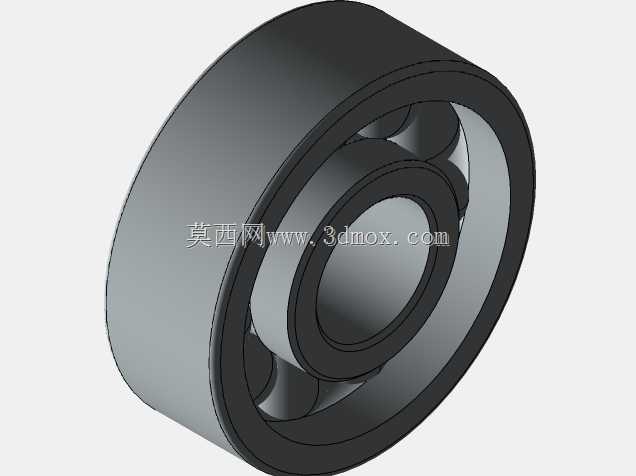

　　外圈与安装基座的轴承孔做过渡或者小间隙配合，起到固定支撑的作用，滚动体均匀分布在内外圈的滚道之间，把运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的阻力损耗，保持架的作用是均匀分隔每一颗钢球，避免钢球在运转过程中互相摩擦碰撞，保证所有滚动体受力均匀，提升整体运转的平稳性。这次建模的时候，首先要卡准核心安装尺寸，这款轴承的外形尺寸为17x6x6mm，也就是外径17mm，内径6mm，厚度6mm，这三个尺寸是选型安装的核心边界，设计安装位的时候，轴的配合公差建议选k5级，基座孔的公差选H7级，既能保证内圈与轴同步转动无打滑，又能让外圈在安装孔里有合适的配合紧度，不会出现跑外圈的问题。建模过程中要注意滚道的曲率设计，

　　内外圈的滚道圆弧半径要略大于钢球半径，保证钢球与滚道之间是点接触状态，既可以降低运转时的摩擦阻力，又能预留合适的润滑脂存储空间，微型轴承一般采用脂润滑，不需要额外设计复杂的油路结构，装配时填充适量的低温润滑脂就能满足长期运转需求。很多新手建模的时候容易忽略保持架的兜孔间隙，实际上保持架的兜孔直径要比钢球直径大0.1到0.2mm，给钢球留出足够的运转活动空间，避免热胀冷缩或者安装偏差导致钢球卡滞。另外要注意轴承的密封结构，常规的606微型轴承有开式和带防尘盖两种构型，开式结构适合有定期维护补脂条件的传动场景，带铁质防尘盖的结构可以阻挡外界粉尘进入滚道，适合用在办公设备、消费电子这类长期免维护的安装场景，不需要频繁拆解保养。

　　在实际选型应用中，这类微型轴承的额定静载荷和动载荷都不高，不适合重载传动场景，主要适配转速较高、径向载荷不大的传动位，比如小型步进电机的输出轴支撑，搭配6mm直径的光轴使用，安装时要注意轴肩和基座孔的挡肩高度不能超过轴承内圈和外圈的倒角尺寸，否则装配时会出现轴承无法贴紧定位面的问题，甚至会挤压保持架导致运转卡滞。建模时还要还原轴承的倒角细节，内外圈的两端都有微小的安装倒角，方便装配时顺利导入轴和安装孔，避免尖锐棱边刮伤配合面。从装配工艺角度来说，这类微型轴承安装时不能直接敲击外圈，要通过专用套筒压装内圈端面，把轴承平稳压到轴的定位轴肩位置，再整体装入基座的轴承孔内，避免滚动体受到额外的冲击载荷，损伤滚道表面影响使用寿命。在做整机结构的干涉检查时，要注意轴承外圈与周边结构件预留至少0.5mm的间隙，避免运转过程中因为结构件形变或者装配偏差导致外圈与周边零件发生摩擦，产生异响和额外的功率损耗。
