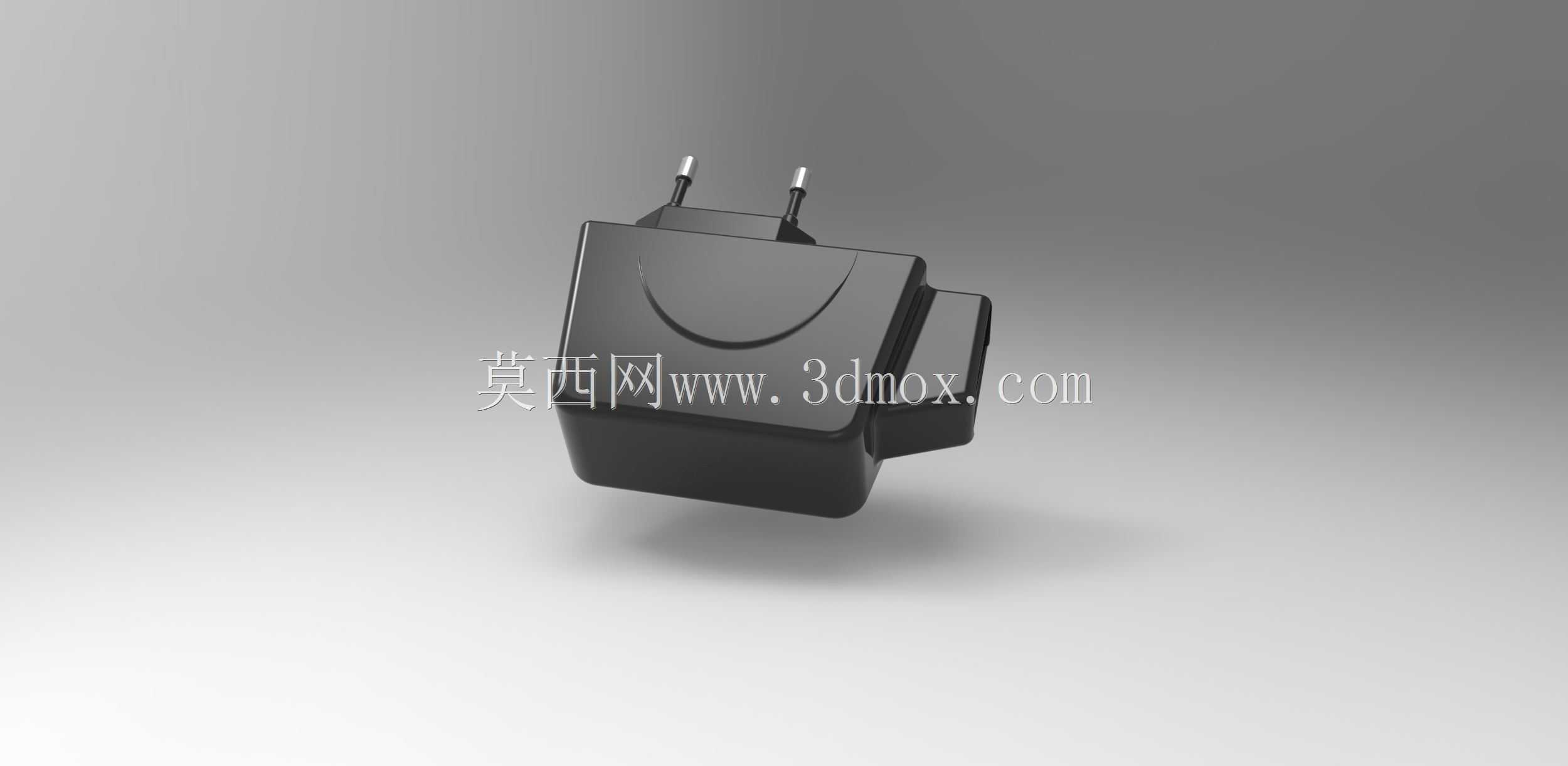

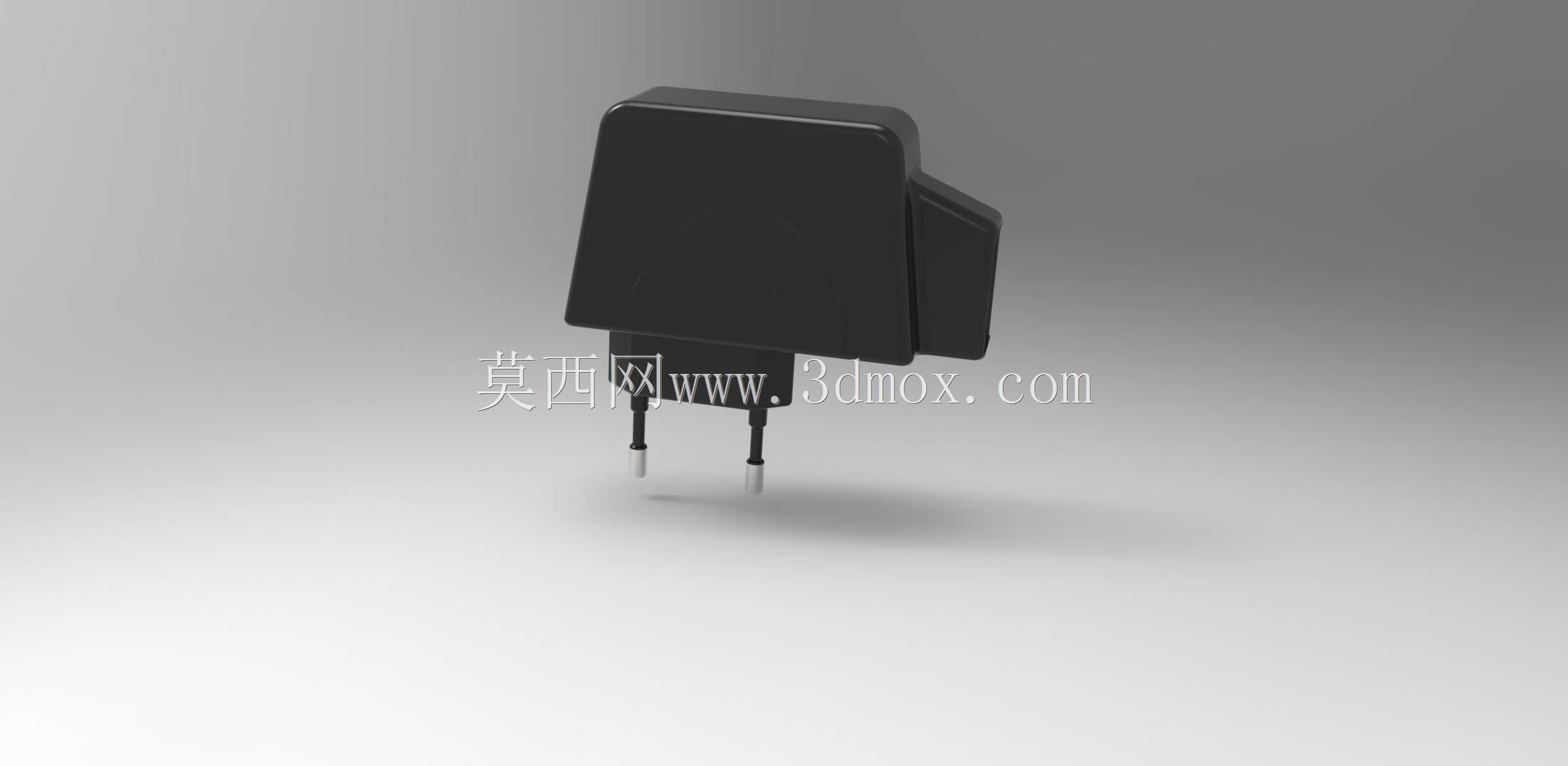

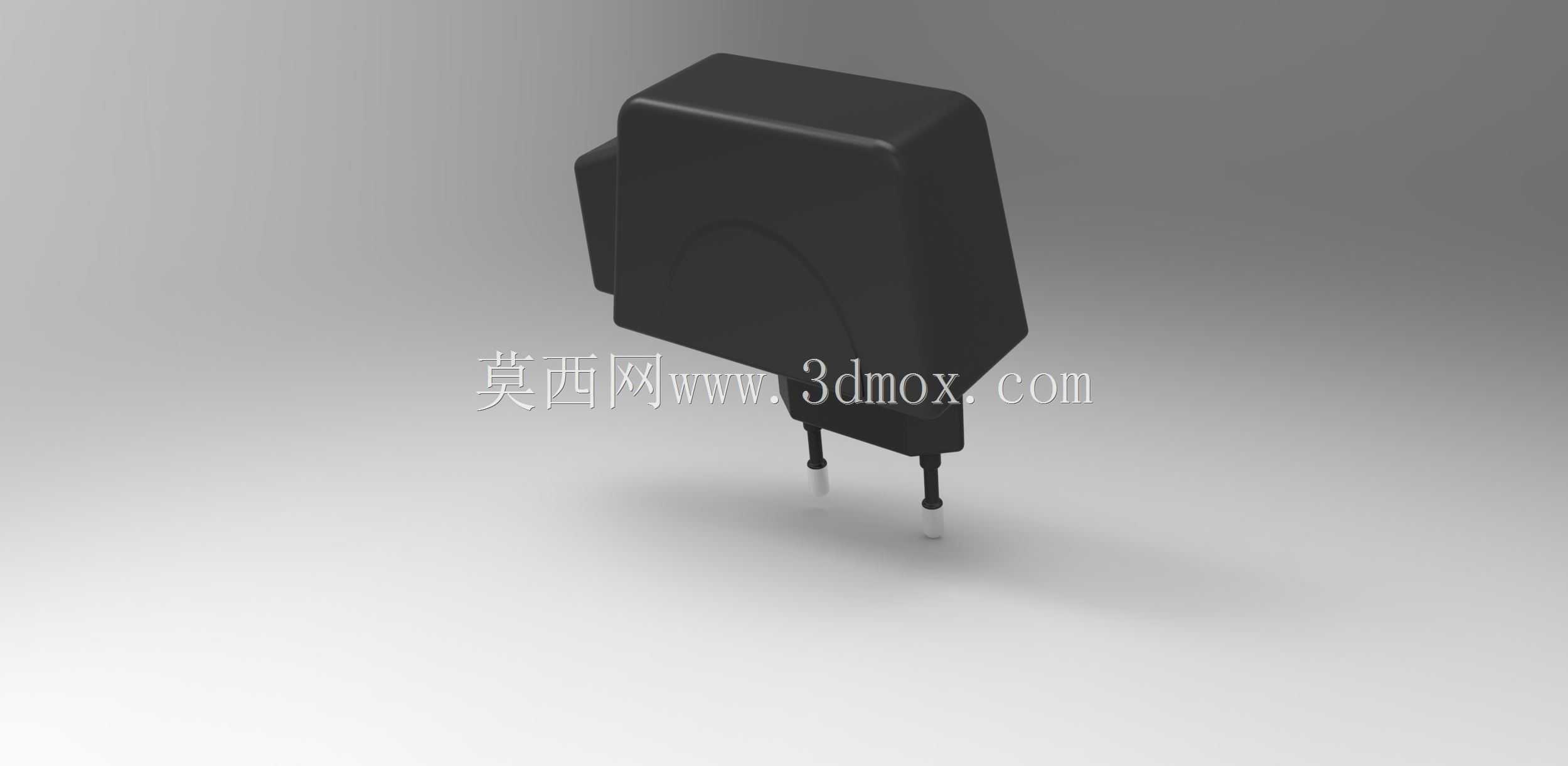

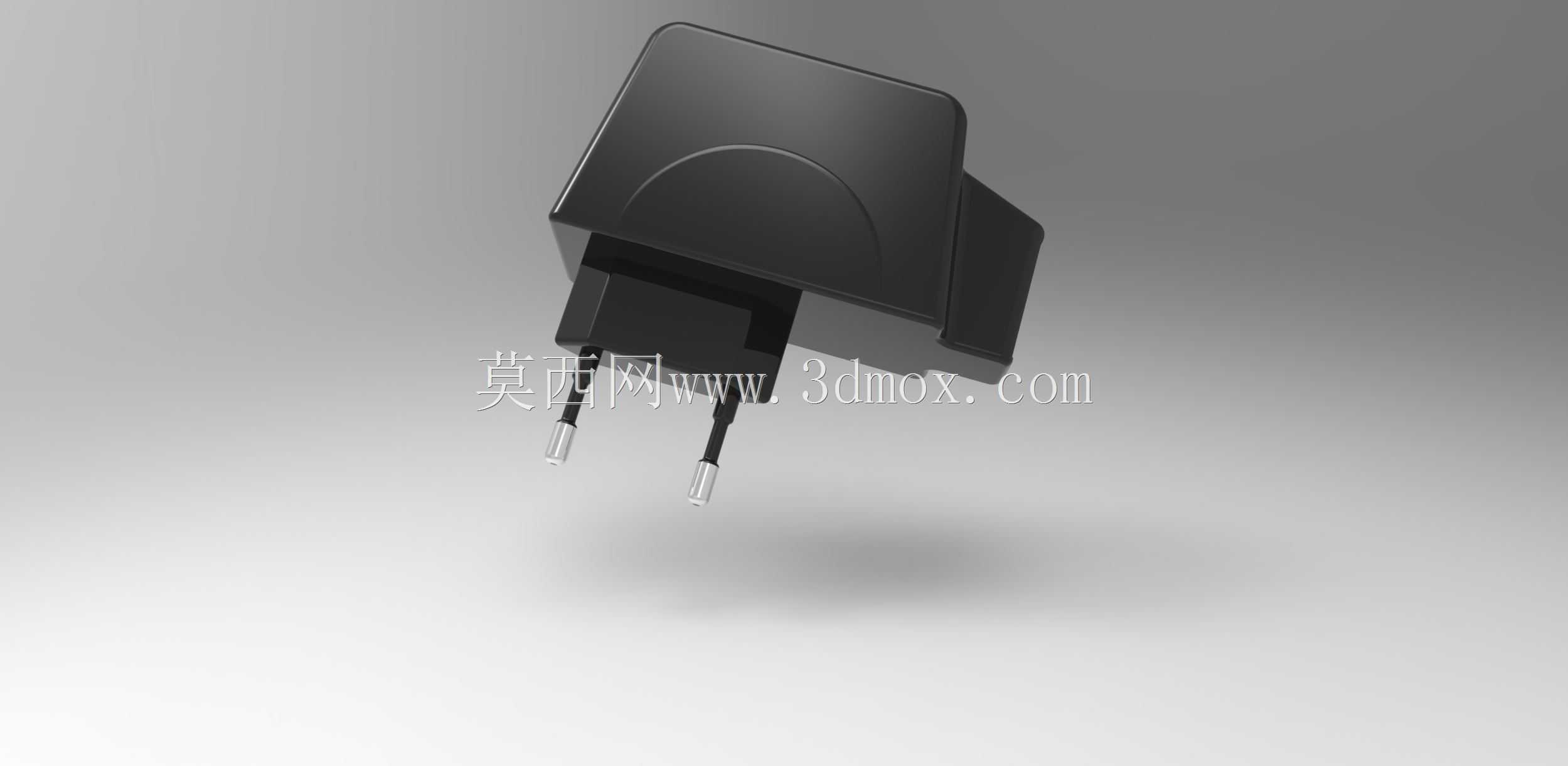

欧规USB接口通用电源充电器结构设计

　　日常消费电子供电场景里，这类带USB母座输出的通用充电器是覆盖场景最广的小功率供电配件，不管是桌面零散数码设备补能、嵌入式小型控制模块临时供电、展会演示设备的便携取电，还是家用场景下手机、蓝牙耳机、便携小风扇这类小功率数码产品的电力补给，都能看到这类结构产品的身影。做这类产品的结构设计时，首先要锚定实际使用的安装边界，欧规两插的插脚尺寸必须严格匹配对应区域的墙插、插排的插孔公差，插脚突出壳体的长度、两个插脚的中心间距、插脚本身的截面尺寸都要卡在标准公差范围内，避免出现插接过松接触不良、或者插接过紧插拔费力的问题，同时插脚与壳体内部的连接结构要做防松脱设计，多次插拔后不能出现插脚歪斜、移位的情况。

　　从功能特性来看，这款充电器采用单USB母座输出的结构，内部预留了整流、变压、稳压电路的安装空间，壳体内部的筋位设计要刚好卡住PCB板的四个边角，同时在发热元件对应的壳体位置预留细微的散热间隙，不需要额外开散热孔就能通过壳体本身的热传导完成日常工作的热量散出，避免长期工作时内部积热导致元件寿命衰减。壳体的分模线选在侧面居中位置，上下壳采用卡扣加超声焊接的组合固定方式，既可以满足日常使用的结构强度，避免摔落时壳体开裂，也能杜绝非专业人员随意拆开内部触碰带电部件的安全隐患。

　　设计过程中采用模块化的零件拆分思路，插脚组件、USB母座固定座、上下壳体、内部PCB定位筋都做成独立的可拆分零件，后续如果需要调整输出规格、更换不同认证标准的插脚，只需要替换对应模块的零件，不需要整体重新开模，能大幅压缩衍生型号的开发周期。外形设计上做了圆角过渡处理，没有尖锐的棱角，插拔时不会划伤手部，壳体表面做细晒纹处理，既不容易残留指纹和划痕，也能在插拔时增加手部的摩擦力，避免手滑导致插拔施力不当损坏插脚或者墙插。

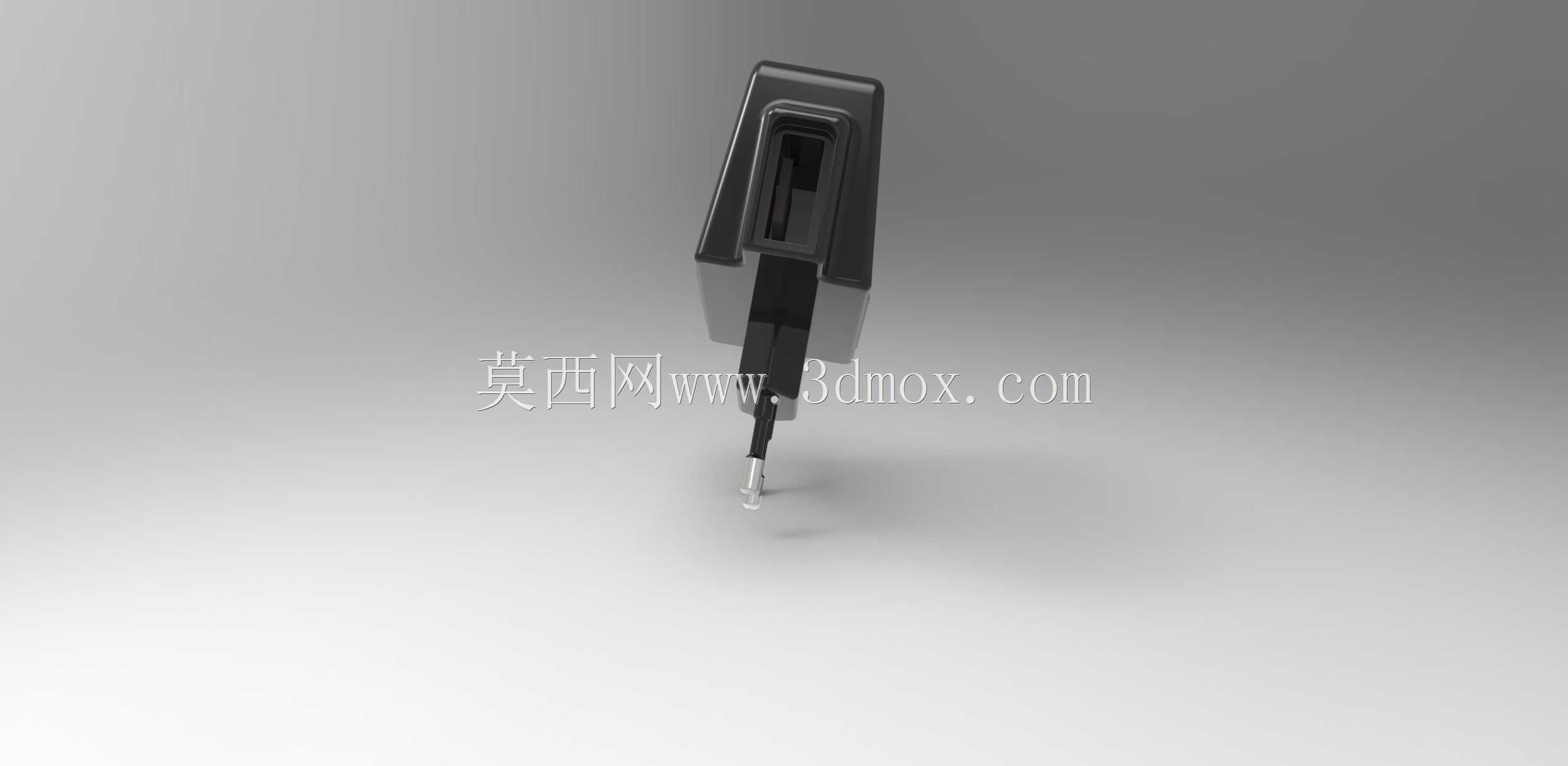

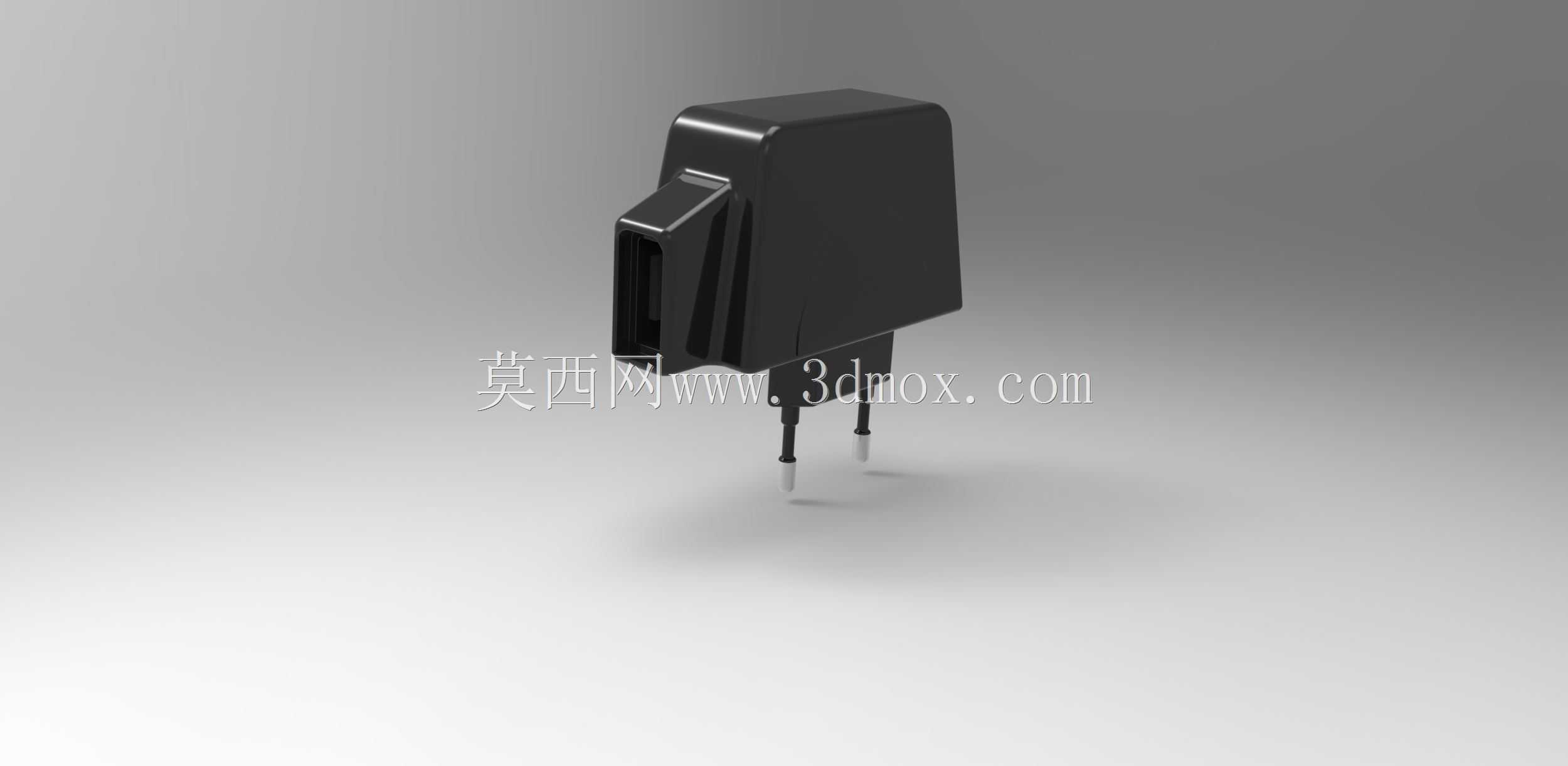

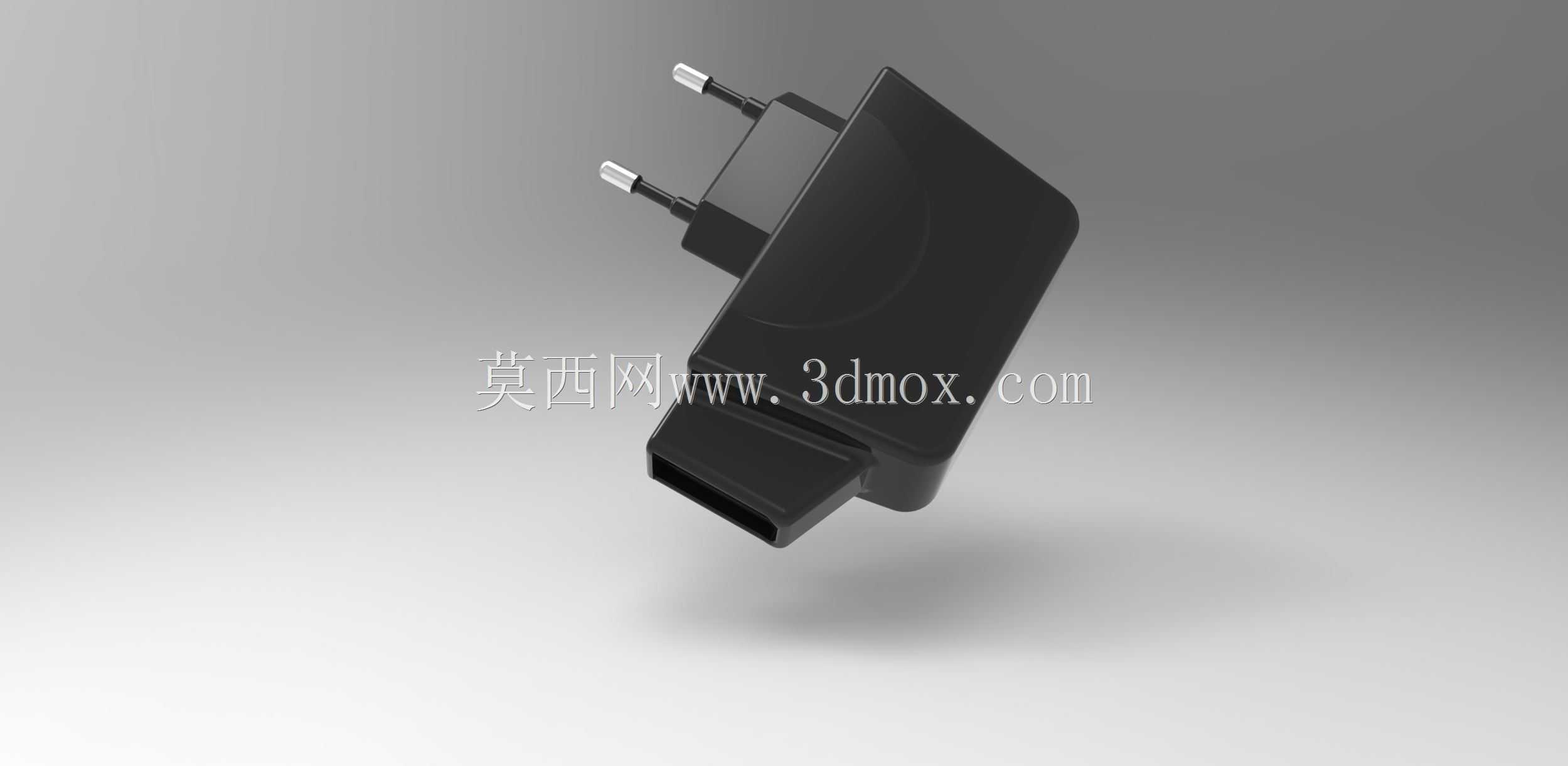

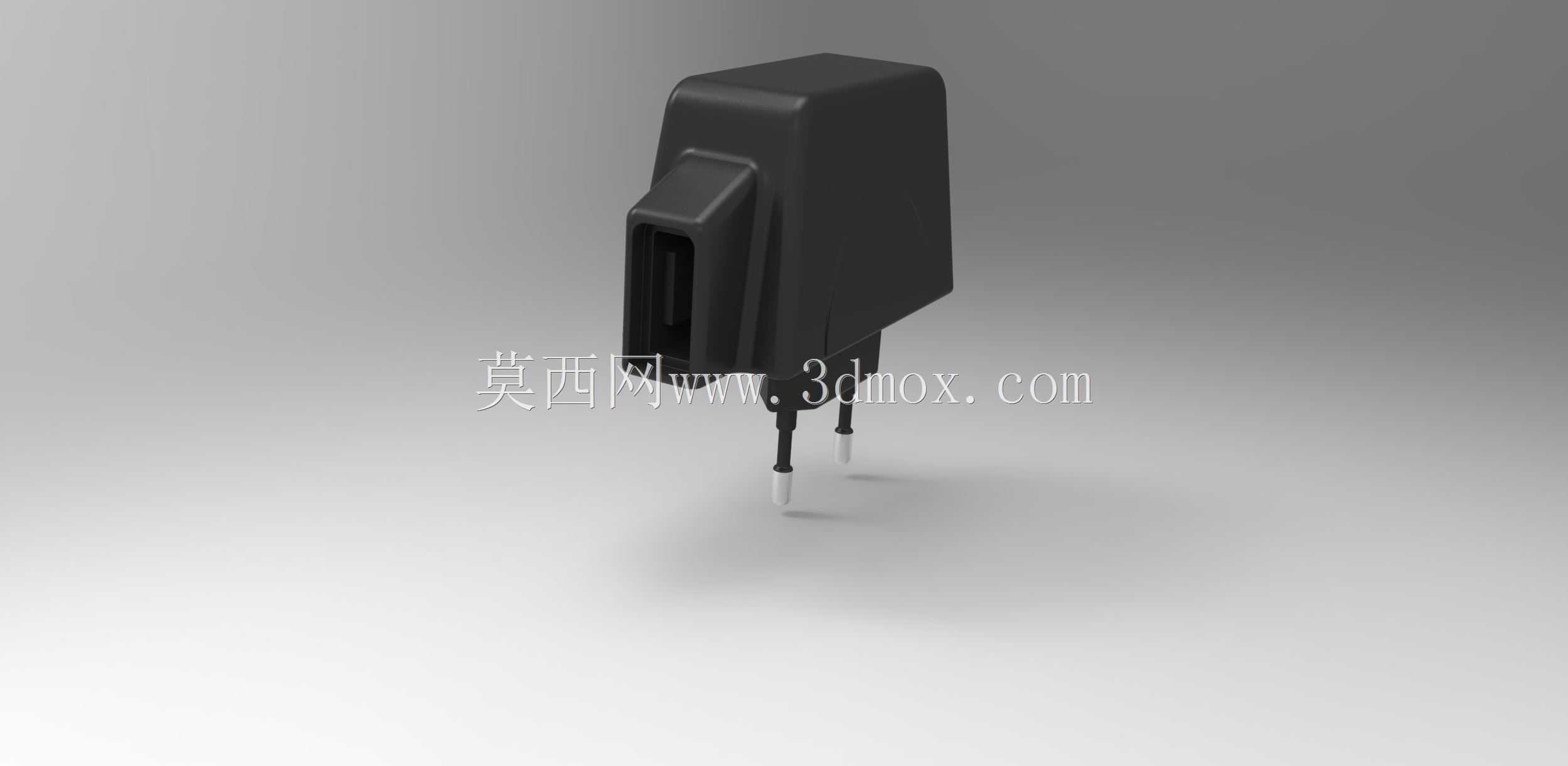

　　实际安装使用时，要考虑墙插上相邻插孔的避让尺寸，这款充电器的壳体宽度控制在合理范围内，插在墙插上时不会遮挡旁边的插孔，不会浪费插排的接口资源。USB母座的安装位置做了下沉式设计，母座端面比壳体外表面低0.3mm左右，插拔USB线时不会因为线材接头的晃动磨损壳体表面，同时母座周围的定位筋可以承受多次插拔的侧向力，避免长期使用后母座开焊脱落。插脚根部做了凸台限位结构，插入墙插时凸台会贴紧墙插面板，避免插脚过度插入导致内部结构受力，也能减少插头与墙插之间的缝隙，降低灰尘进入内部的概率。

　　内部结构的走线空间做了预留，高压区域和低压输出区域之间设置了隔离筋，满足电气安全的爬电距离要求，避免高压侧和低压侧之间出现打火、漏电的风险。壳体的壁厚控制在均匀的1.8mm，既不会因为壁厚太薄导致壳体强度不足容易变形，也不会因为壁厚太厚导致材料成本过高、注塑成型时出现缩痕影响外观。插脚的材质选用铜包钢的材质，表面做镀镍处理，既有足够的导电性能，也有足够的结构强度，多次插拔后不会出现插脚弯曲、氧化接触不良的问题。USB母座选用带固定耳的型号，通过两个小柱子定位在壳体的安装柱上，焊接在PCB上之后能承受至少5000次的插拔测试不会松脱。
