笼式径向支撑机械传动连接构件

　　该类笼式支撑构件多应用于中小功率传动系统的扭矩传递与径向定位场景，常见于小型动力输出单元、精密传动模组的中间连接环节，可在有限安装空间内实现周向均布载荷的均匀分散，避免局部应力集中导致的构件疲劳失效。从实际使用场景来看，这类构件常替代实心连接毂，在需要兼顾减重与传动刚度的轻载传动场合适配性较强，比如小型自动化设备的动力传递链路、便携作业工具的传动连接部位，都能看到类似结构的应用，其镂空的笼式结构既可以减少转动惯量，提升传动响应速度，也能在运转过程中为相邻组件预留一定的散热间隙，降低连续运转时的热量堆积风险。

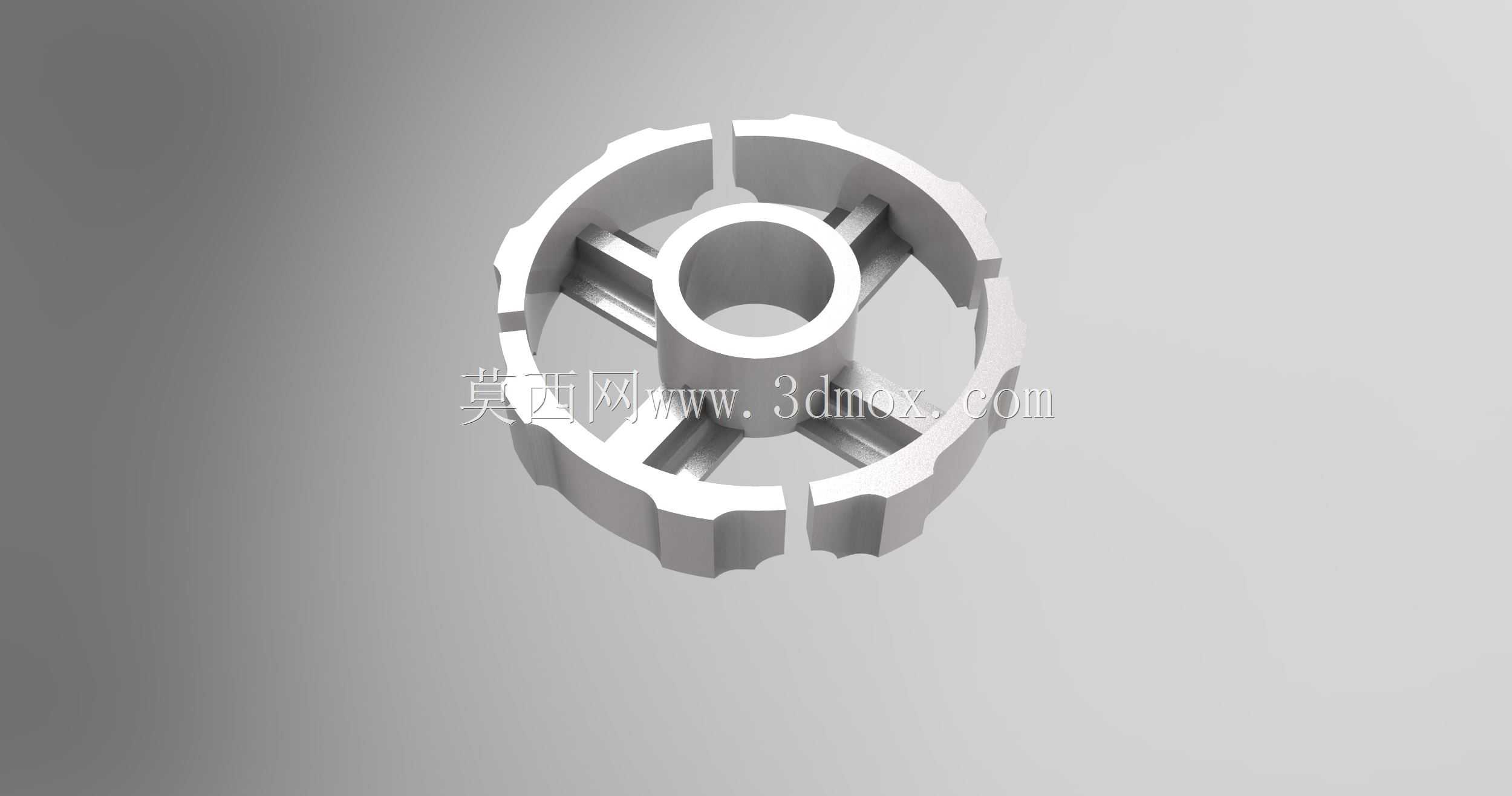

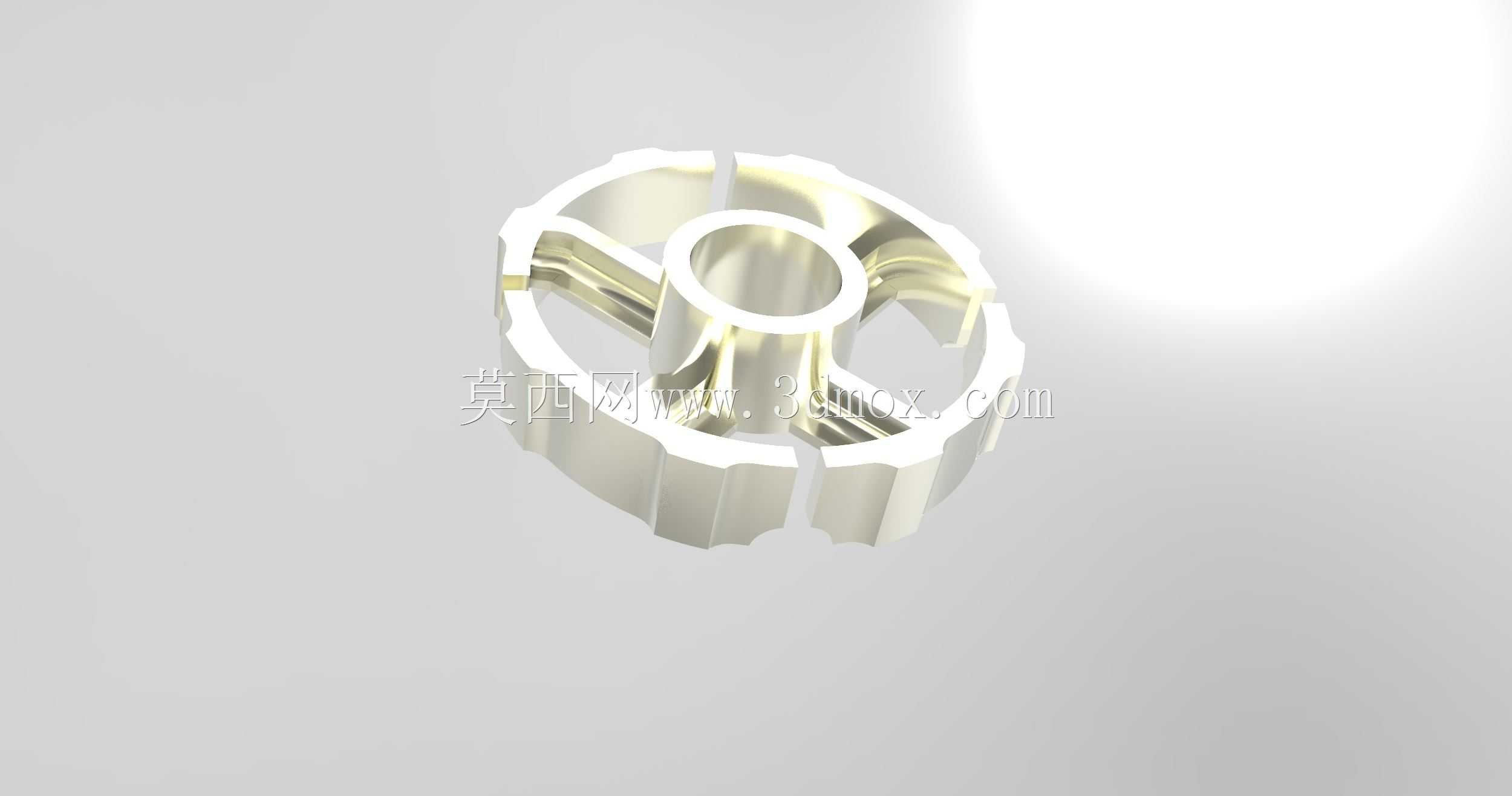

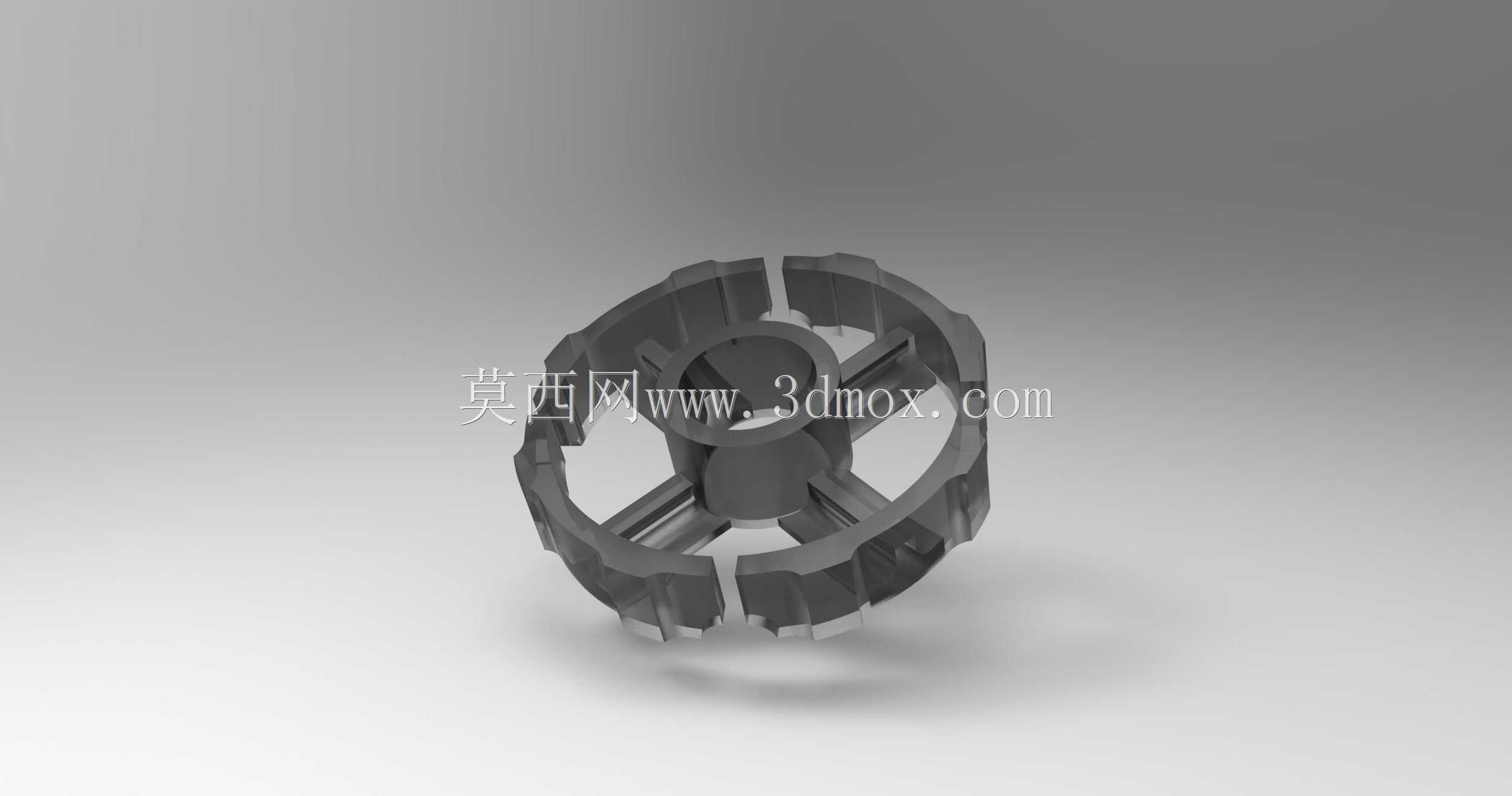

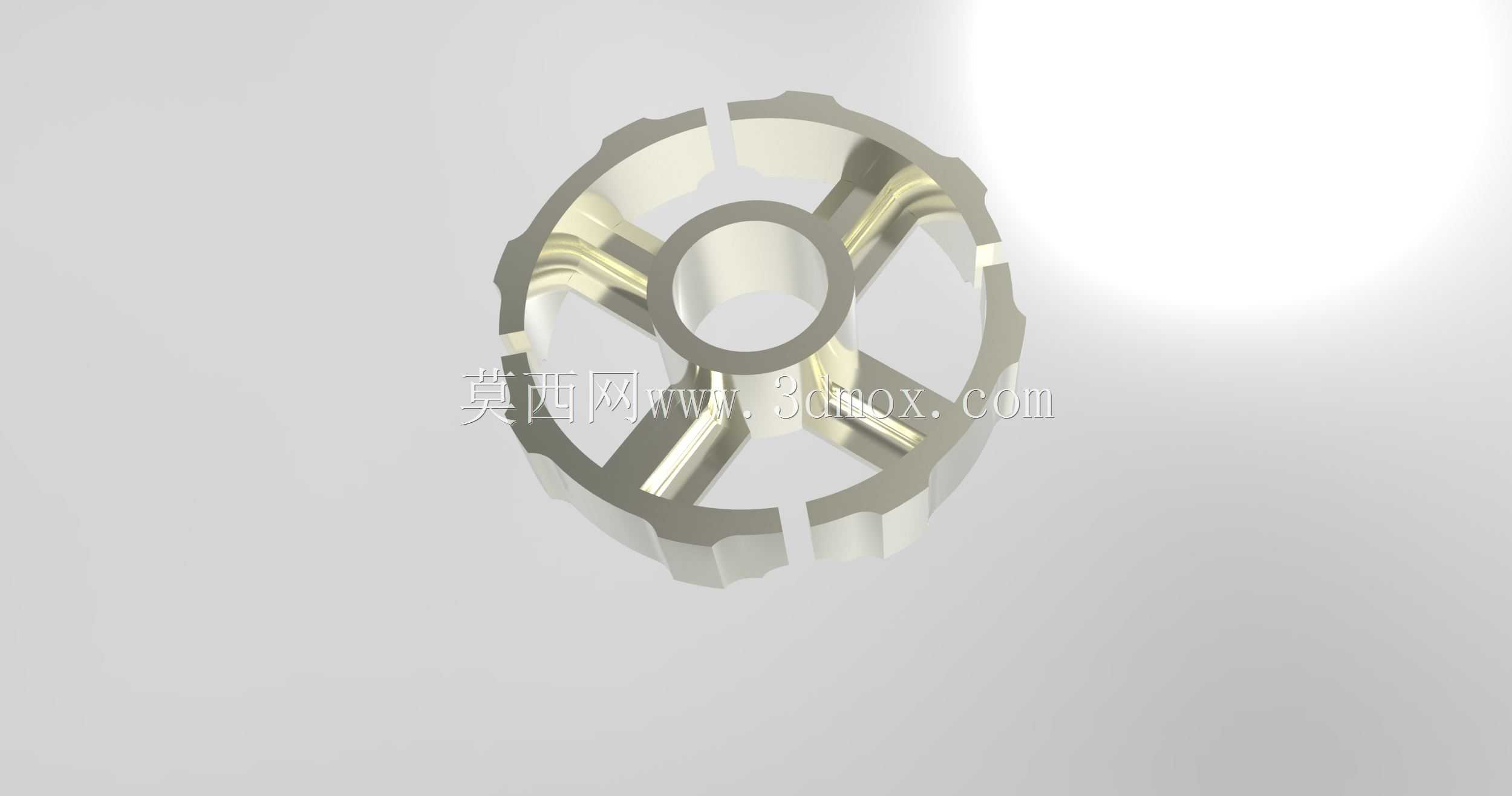

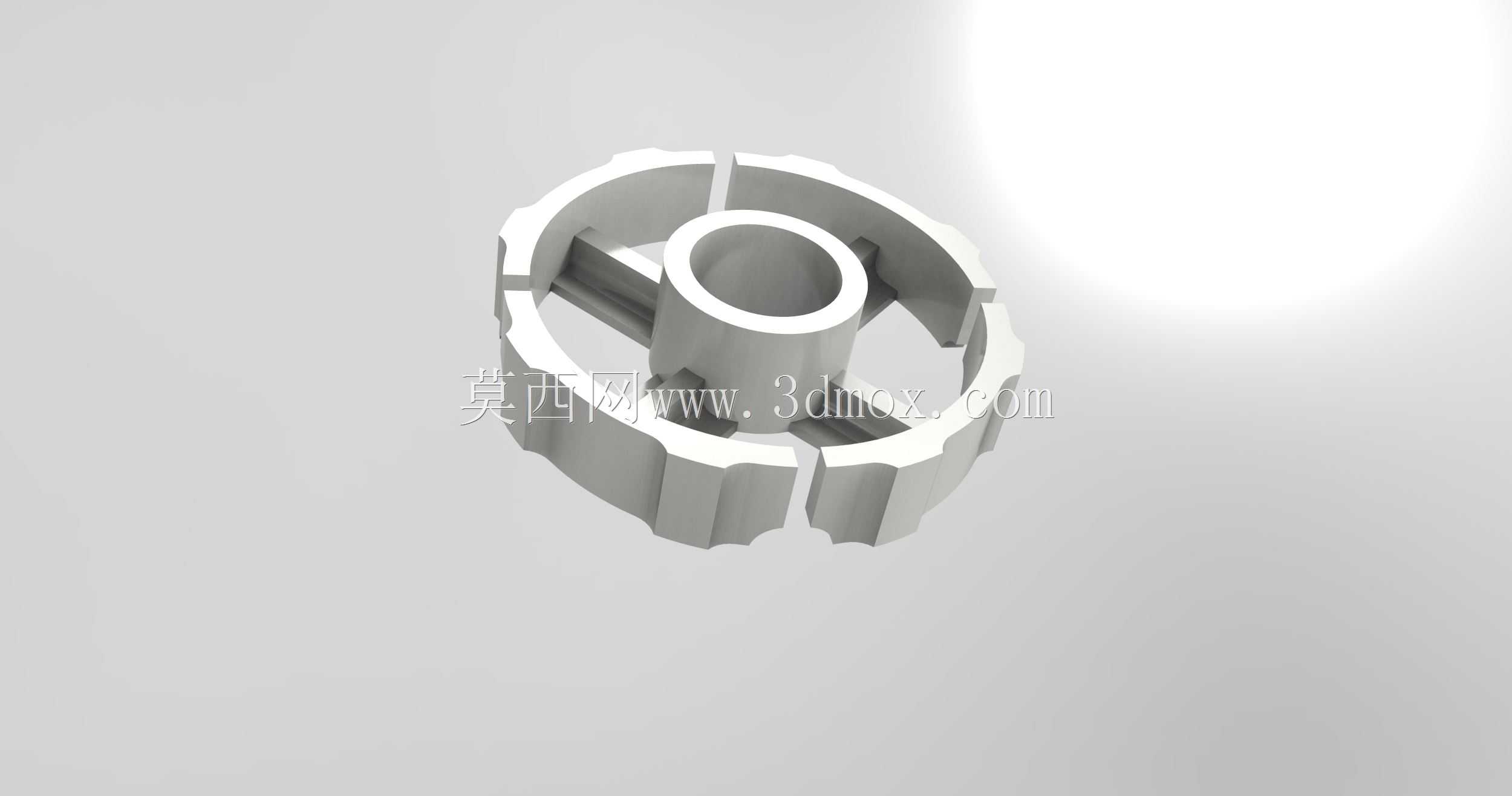

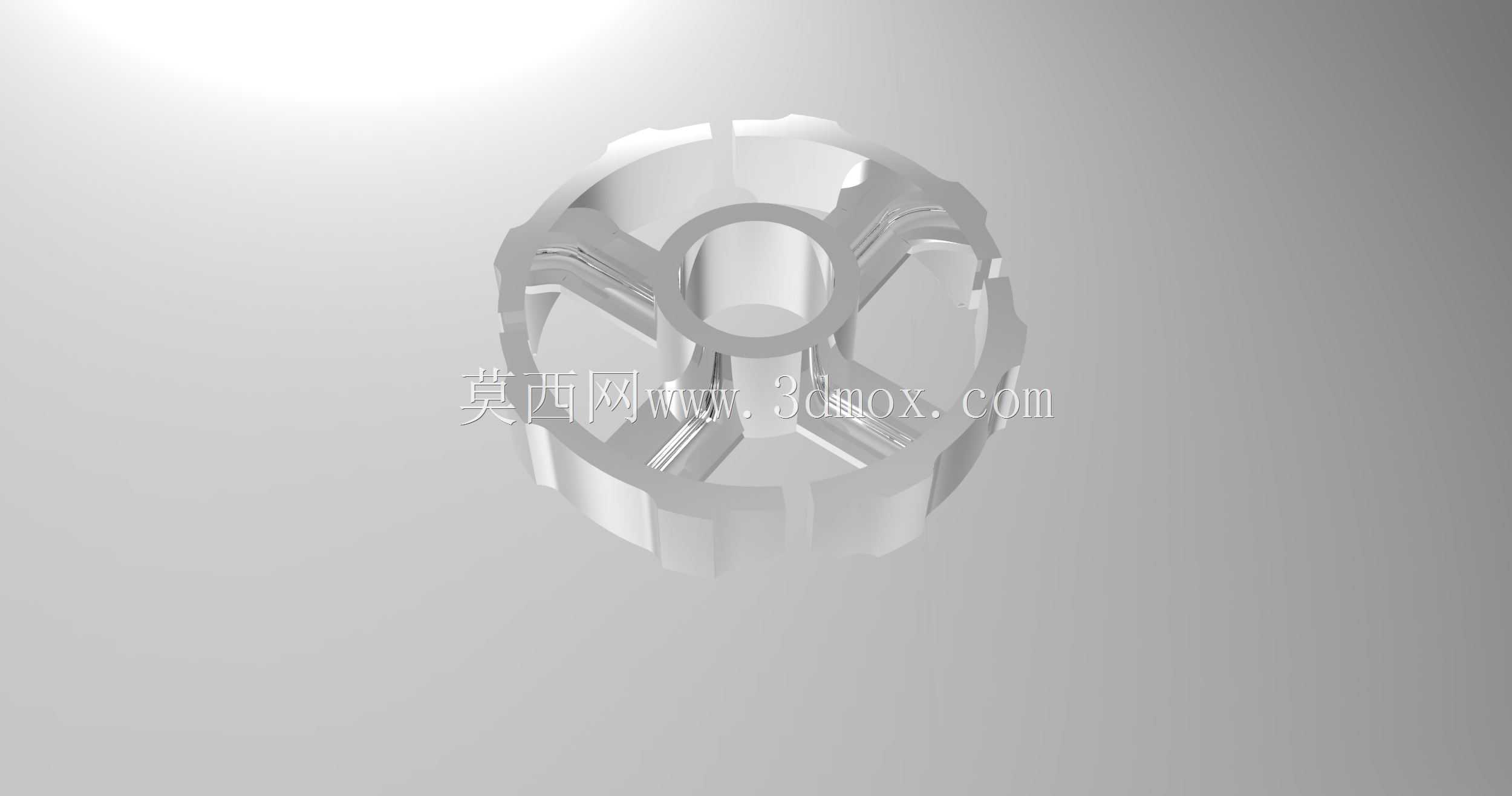

　　从功能特性上看，该构件中心设置的同轴圆柱定位面，可与传动轴形成间隙配合定位，周向均匀分布的四个径向连接筋，将中心毂与外圈的周向卡接结构连为一体，外圈的分段式卡槽结构可与对接构件的凸台形成卡合连接，实现扭矩的稳定传递，相比整体式的连接盘，这种分段外圈结构在装配时可允许一定的轴向对中误差，降低装配难度，同时分段结构在受到瞬时冲击载荷时，可通过微小的弹性形变吸收部分冲击能量，避免刚性连接导致的构件崩裂。设计过程中，首先需要根据传递的额定扭矩计算中心毂的最小壁厚，确保在最大扭矩载荷下中心与轴配合的面不会出现压溃变形，径向连接筋的截面尺寸需要结合抗弯强度校核，保证在周向载荷作用下筋条不会出现弯曲变形，同时筋条的分布角度严格按照90度均布，确保运转时的动平衡性能，避免高速转动时出现偏心振动。外圈的卡槽尺寸需要与对接构件的凸台尺寸形成过渡配合，既要保证装配时可顺利推入，也要避免配合间隙过大导致传动过程中出现冲击异响，卡槽的轴向深度需要根据对接构件的啮合长度确定，保证接触面积足够传递额定扭矩，不会出现滑脱问题。

　　从安装边界来看，该构件的最大外圆直径决定了其安装所需的最小径向空间，设计时需要预留至少2mm的周边间隙，避免运转过程中与相邻的壳体或其他构件发生刮擦，中心孔的直径与适配传动轴的直径公差带需选取H7/h6的间隙配合，既方便装配拆卸，也不会因为间隙过大导致传动偏心，构件的轴向总长度需要匹配安装位的轴向空间，确保装配后两端不会与相邻轴承或端盖发生轴向顶触，同时中心孔的倒角尺寸设置为C1，方便轴的导入装配，外圈卡槽的端部也设置有导入倒角，降低对接装配时的对位难度。在结构细节处理上，所有筋条与中心毂、外圈的连接位置都设置了圆角过渡，避免直角连接带来的应力集中问题，圆角半径根据筋条厚度选取，一般为筋条厚度的0.2-0.3倍，既不会过多增加构件重量，也能有效提升连接处的疲劳强度。构件的表面粗糙度要求根据配合面和非配合面区分，中心定位孔与外圈卡槽的配合面粗糙度需达到Ra1.6，保证配合精度，其余非配合面粗糙度达到Ra6.3即可，满足常规的加工经济性要求。这类构件在实际加工时，若采用金属材质可通过五轴铣削一次成型，若采用工程塑料材质则可通过注塑工艺批量生产，不同材质下的壁厚参数需要根据材料的屈服强度做对应调整，确保结构强度满足使用工况的载荷要求。
