异形弯臂式连接支撑结构件

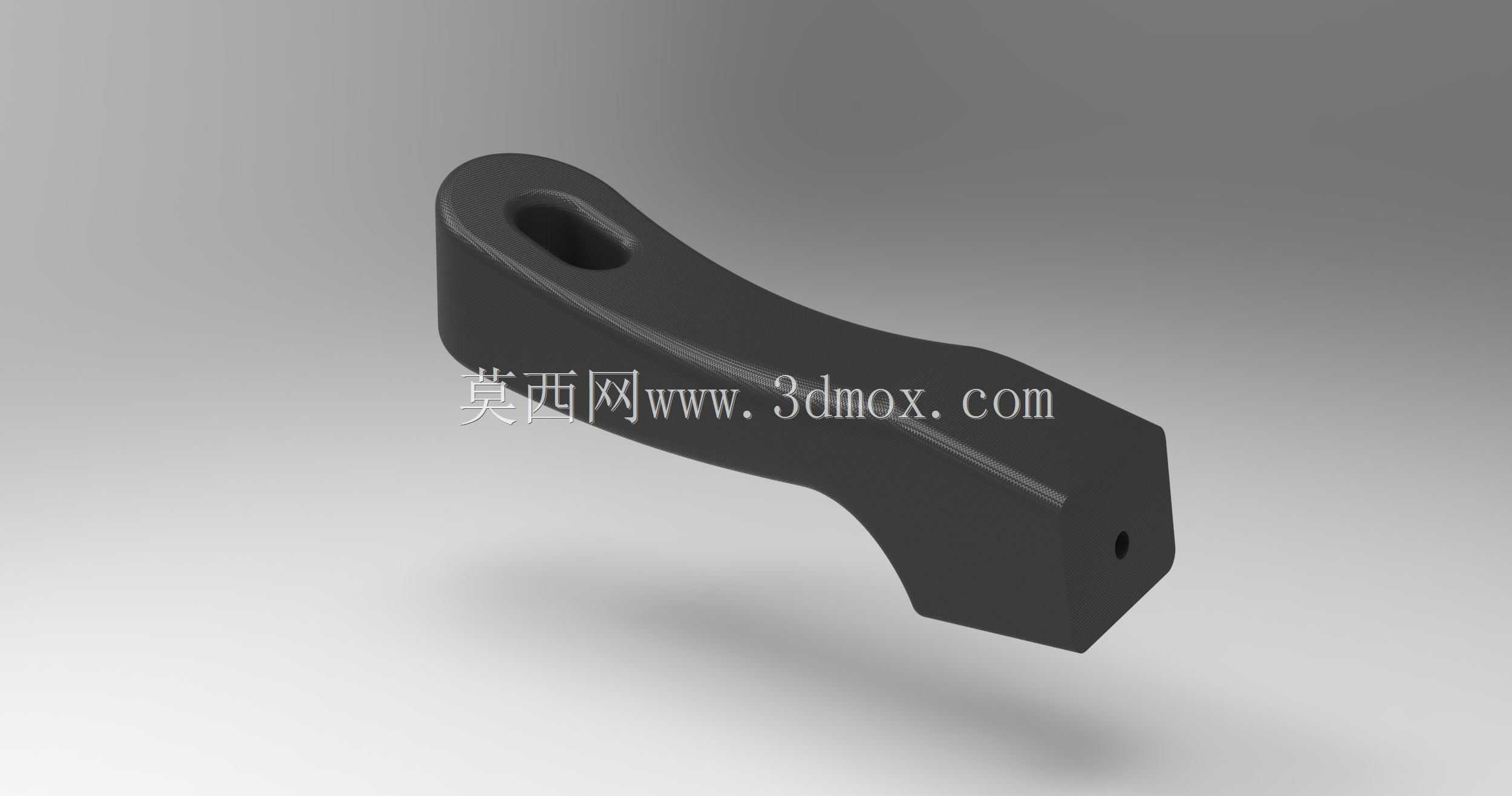

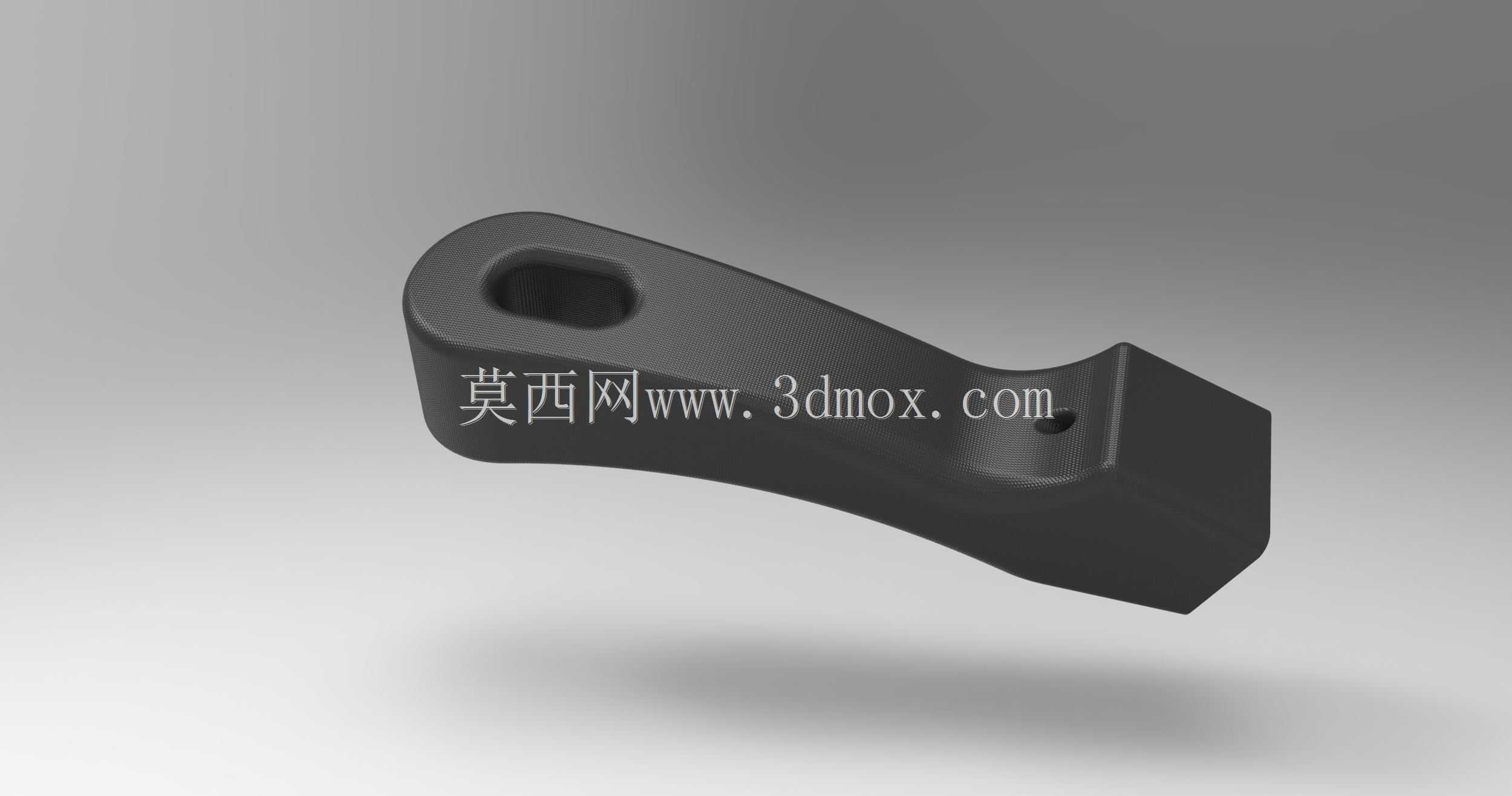

　　这类弯臂结构件常出现在需要跨距传递载荷、同时避让安装空间干涉的设备场景中，比如轻工设备的连杆传动单元、小型专用机具的操作力传递臂、工装夹具的压紧支撑臂，都能看到同构型零件的应用。从结构受力逻辑来看，零件一端做了带长圆孔的扁平端头，这个长圆孔并非随意设计，主要是为了适配安装时的位置公差补偿，允许装配阶段在孔长范围内调整铰接点的固定位置，抵消机架焊接或者机加工带来的累计位置偏差，避免装配时出现硬别劲的情况，长圆孔的边缘做了整圈倒角，既可以去除机加工毛刺，也能在铰接销轴穿装时起到导向作用，减少装配时的卡滞问题。零件的主体段采用了变截面弧形过渡设计，没有采用直臂加直角弯折的结构，

　　核心考量是降低应力集中系数——直臂直角弯折的结构在交变载荷作用下，弯折内角处很容易出现应力峰值，长期运行会萌生疲劳裂纹，而平滑过渡的弧形弯臂可以让载荷传递路径更顺滑，把工作时承受的弯曲、扭转载荷均匀分散到整个臂身，不会在局部形成过高的应力集中点。臂身的截面并非等厚设计，靠近铰接端的位置截面厚度更大，因为这个区域是弯矩最大的受力段，需要足够的截面模量来抵抗弯曲变形，而靠近另一端的安装块位置，截面做了适度收窄，因为这个区域主要承担连接固定功能，承受的弯矩相对更小，这样的变截面设计可以在保证结构强度满足设计要求的前提下，尽可能降低零件的整体重量，减少材料浪费，同时降低运动部件的惯量，如果这个臂是做往复摆动动作的构件，

　　更低的惯量意味着驱动端需要的输出力更小，设备运行的动态响应也会更平稳。零件另一端的方块安装端，端面做了垂直于安装面的小孔，这个孔是用来穿装紧定螺钉或者固定销的，当配套的杆件或者轴件插入方块端的安装孔后，拧紧紧定螺钉就可以实现周向和轴向的固定，避免工作时连接部位出现松脱窜动，方块的端面和相邻面都做了平面度要求，保证安装时和配合件的贴合面能紧密接触，不会出现倾斜导致的受力偏载。从安装边界来看，这个零件的整体外轮廓没有突兀的外伸凸台，所有转角都做了圆角过渡，在设备内部安装时不会和周边的管线、其他运动构件发生运动干涉，臂身的弧形弯曲角度是经过运动包络校核的，在整个摆动行程范围内，臂身和周边固定件的最小安全间隙能保持在3mm以上，

　　避免运行过程中出现刮蹭。设计这类零件的时候，首先要明确两端安装点的相对位置关系，根据设备的运动行程确定臂的弯曲弧度，再通过受力计算确定各个截面的厚度尺寸，长圆孔的长度要结合实际装配的公差带范围来确定，既要保证有足够的调整量，也不能过长导致铰接端的连接强度不足，安装端的紧定螺钉孔深度要保证螺钉拧入后能顶住配合轴的表面，同时不能钻穿臂身结构影响整体强度。实际生产中这类零件一般采用锻造毛坯再进行机加工的工艺，锻造可以让金属纤维沿着臂身的轮廓连续分布，相比直接用型材切割加工的零件，整体的抗疲劳强度会提升30%以上，加工完成后还会进行表面发黑处理，提升零件的防锈能力，同时避免表面反光对设备操作人员造成视觉干扰。在装配调试阶段，这类弯臂件的铰接端需要配合自润滑衬套使用，减少摆动过程中的磨损，延长零件的使用寿命，定期维护时只需要在铰接点加注少量润滑脂，就能保证长期运行无卡滞。需要注意的是，这类受力弯臂件不能随意焊接加长或者切割修改截面，任何对臂身结构的改动都会破坏原有的受力分布，可能导致工作过程中出现臂身断裂的故障，更换备件时要保证两端安装孔的中心距、臂身的弯曲弧度和原零件完全一致，避免装配后出现运动轨迹偏差，影响整个机构的正常运行。
