带金属手柄方形深槽料理滤油捞具结构

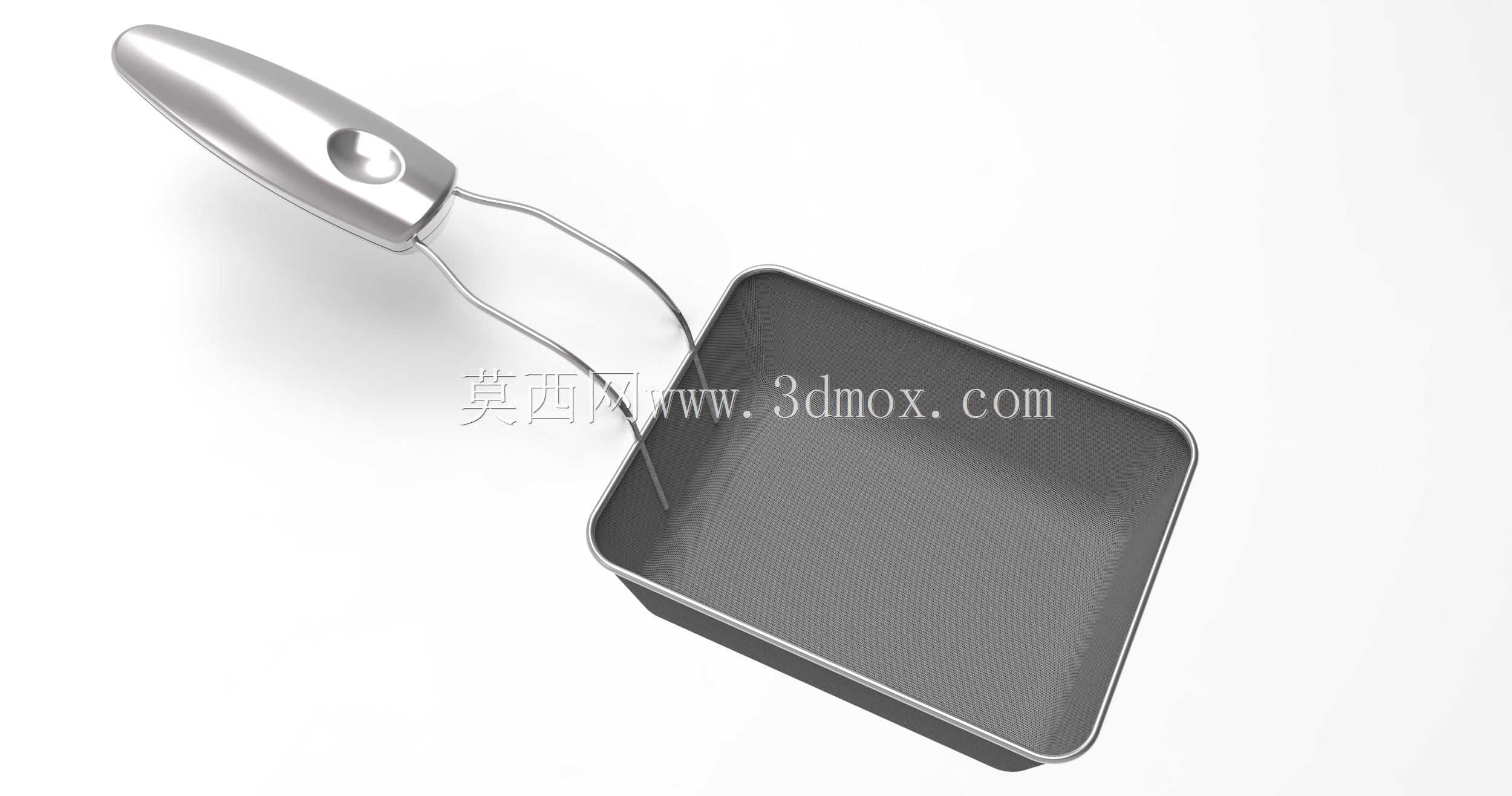

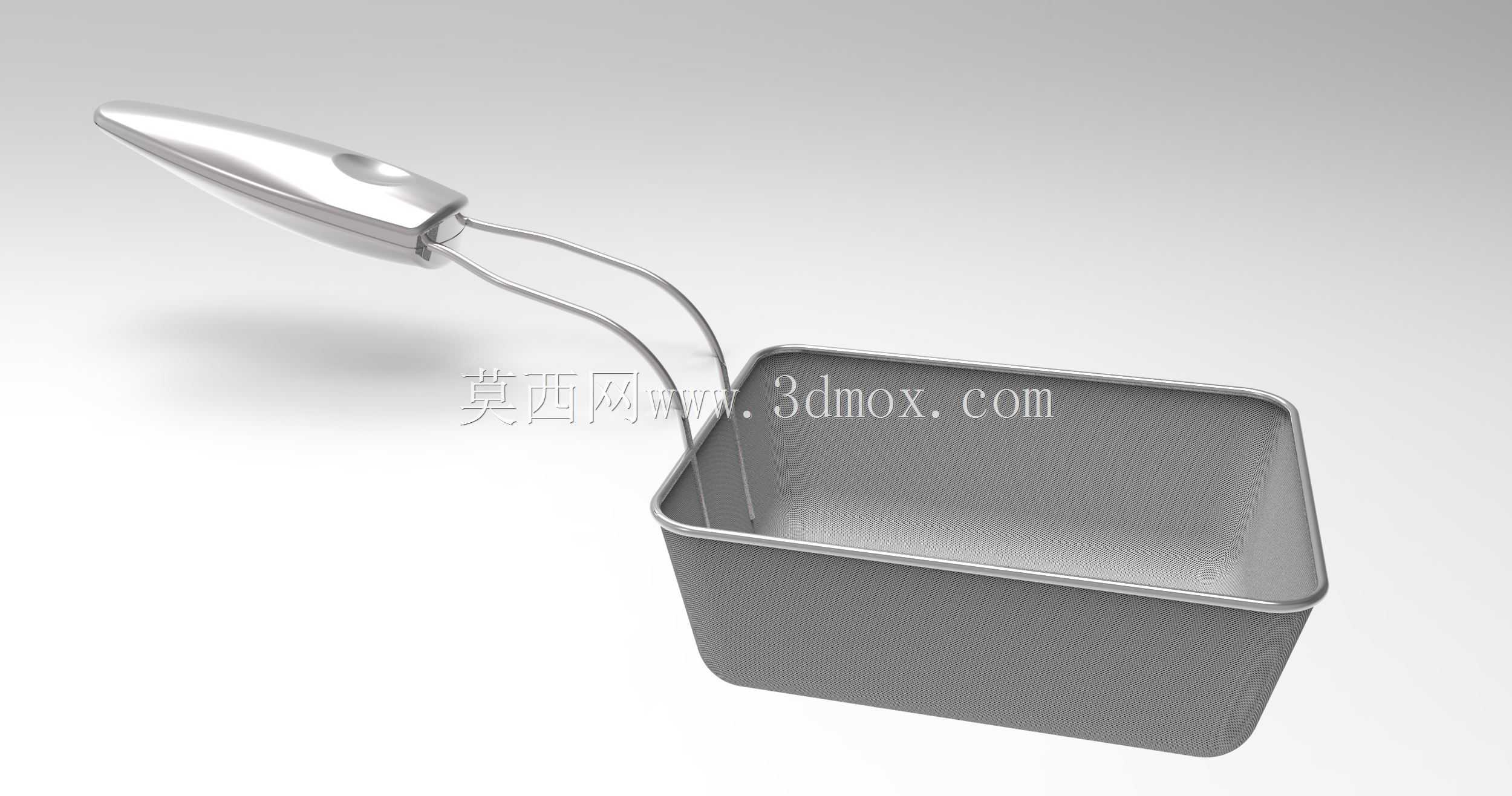

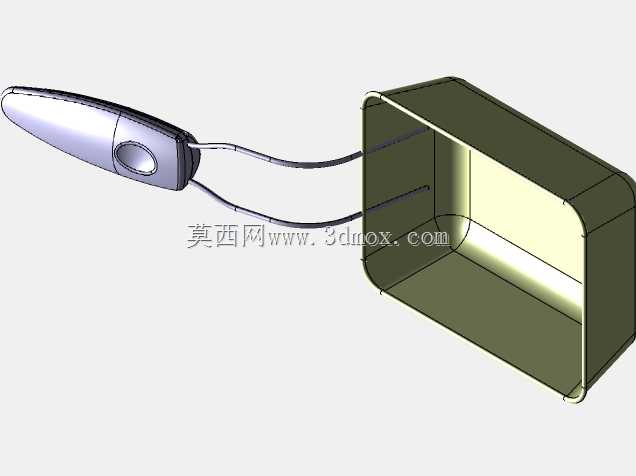

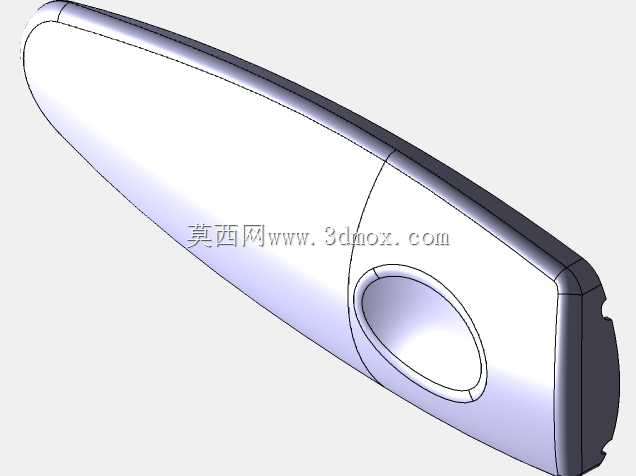

　　这款手持餐厨捞具的结构设计，核心围绕商用后厨高温作业场景下的操作可靠性展开，日常应用中主要承担油炸食材捞取、余油沥滤、热食转移的功能，适配商用电炸炉、家用深煎锅的使用边界，槽体的方形轮廓并非随意设定，而是匹配常规方形炸篮的内部尺寸，捞取食材时可完全贴合炸篮内壁，避免细碎食材从边角缝隙漏入热油中，减少食材浪费与油渣残留。从结构拆分来看，整体分为握持手柄、连接弯杆、盛料槽体三个核心部分，手柄采用流线型椭圆柱造型，表面做哑光金属处理，握持段的弧度贴合人体手掌自然弯曲形态，长时间握持操作时不会产生硌手的压痕，手柄末端的悬挂孔设计，可适配后厨常见的挂杆、挂钩收纳需求，清洗后悬挂沥干能避免积水残留滋生细菌。连接弯杆采用双杆对称布局，

　　相比单杆结构抗扭强度提升40%以上，捞取满槽重物时不会出现杆体弯曲变形的问题，弯杆与手柄、槽体的连接位置均做圆弧过渡处理，不存在尖锐棱角，操作过程中不会刮伤操作人员手部或是刮蹭锅具内壁涂层。盛料槽体采用深槽设计，槽壁高度设置为槽体长度的三分之一，捞取带汤汁或是热油的食材时，可有效避免食材在转移过程中滑落，槽体边缘做卷边强化处理，提升槽体整体的结构刚性，反复磕碰锅沿也不会出现边缘变形的问题，槽体底部的滤孔排布经过优化，孔间距均匀设置，既保证沥油沥水的速度，又能拦住直径5mm以上的食材碎块，不会出现漏料问题。设计过程中首先考虑的是高温工况下的材料适配性，整体结构采用同系列金属材质，可耐受200℃以上的持续高温，

　　接触热油时不会释放有害物质，也不会出现受热变形的问题，手柄与弯杆的连接位置做隔热间隙设计，减少热量向手柄传递的路径，操作人员裸手操作时也不会被高温烫伤。安装边界方面，双弯杆的间距设置为槽体宽度的三分之二，受力点均匀分布在槽体上部两侧，满载食材时重心落在手柄握持区域的正下方，操作时手腕不需要额外施加平衡力，降低长时间操作的疲劳感，槽体的外部尺寸适配常规家用汤锅、商用炸炉的口径，放入和取出时不会出现卡滞问题，手柄的长度设置保证操作人员手部与锅沿保持10cm以上的安全距离，避免热油飞溅烫伤。从实际使用的细节来看，手柄表面的凹陷标识区域可做品牌或是规格标识，不会因为长期摩擦出现标识脱落的问题，槽体内部的圆角过渡设计，清洗时没有卫生死角，

　　用普通海绵即可擦拭干净，不会残留食物残渣，双杆连接的结构相比一体式冲压结构，损坏后可单独更换弯杆或是手柄部件，降低整体的使用成本。在结构验证阶段，针对满载工况做了受力仿真，槽体满载1.5kg食材时，最大变形量出现在槽体底部中心位置，变形量小于0.2mm，完全满足日常使用的强度要求，弯杆与槽体的连接位置应力集中系数控制在1.2以内，长期反复使用不会出现焊缝断裂的问题，整体结构的重量控制在200g以内，单手握持操作无沉重感，适配后厨高峰时段长时间连续作业的需求。
