方形法兰安装式机械支撑座结构设计

　　这类带方形安装法兰的支撑构件，在工业传动、流体输送、小型动力单元配套场景中应用十分广泛，日常做设备改型、非标单元搭建时经常会碰到类似结构的选型或自研需求。从实际使用场景来看，这类构件主要承担两个核心作用：一是为内置的回转类部件提供稳定的径向与轴向定位基准，二是通过自身的法兰结构完成与设备安装基面的刚性连接，把工作过程中产生的振动、载荷均匀传递到设备基体上，避免局部应力集中导致的部件偏移或连接失效。

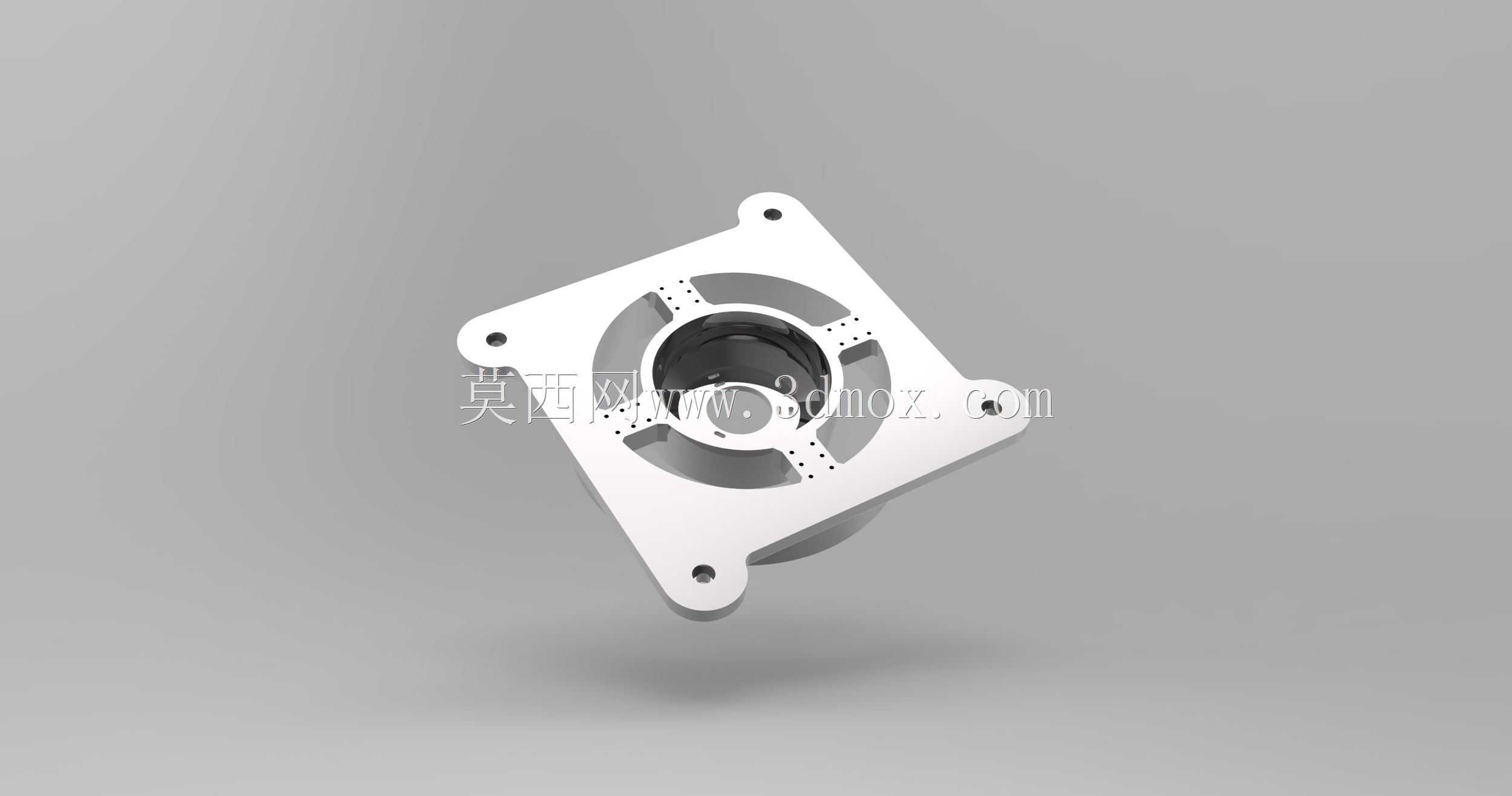

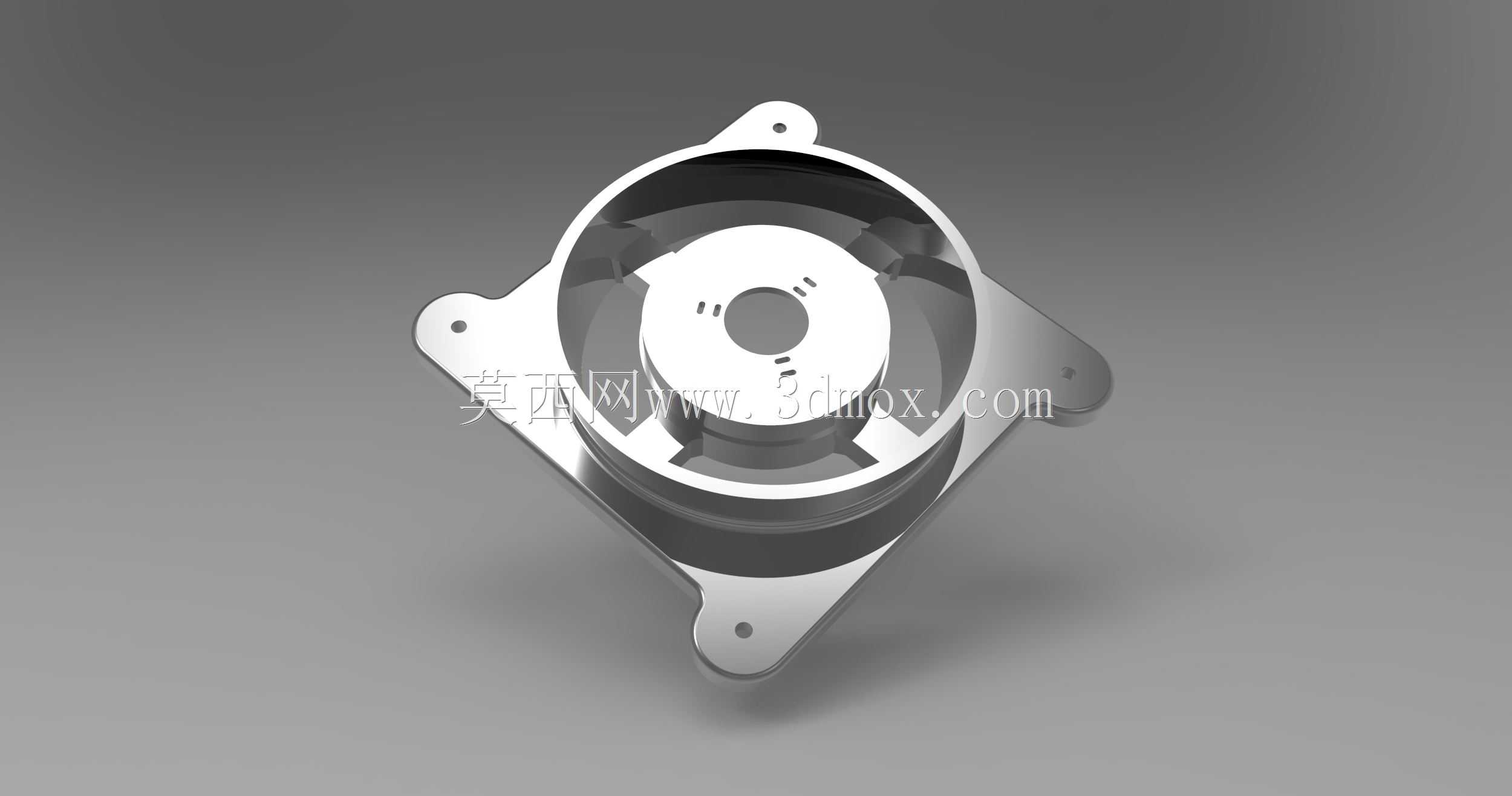

　　从结构功能特性来看，该构件采用一体化的壳体式设计，主体为回转式中空腔体，腔体内部设置有多层阶梯定位止口，不同直径的止口分别对应不同配合部件的安装定位——最内层的小直径止口用于定位核心回转件的中心轴系，中间层的环形台阶用于承载密封件或轴承外圈的安装位，外层的腔体壁则承担整体的结构强度支撑，同时预留了足够的空间容纳内部组件的装配公差与工作热膨胀余量。外侧延伸出的方形安装法兰上，均匀分布了四个带安装孔的凸耳，四个安装孔的中心连线形成标准的正方形安装基准，这种四孔均布的设计相比三孔安装拥有更好的抗扭性能，在承受周向交变载荷时不会出现单侧应力过载的问题，同时方形法兰的边线可以作为安装对齐基准，现场装配时不需要额外做划线找正，只需要对齐安装基面的边线就能快速完成定位，大幅降低现场装配的调整难度。

　　在设计思路上，这类支撑构件优先考虑的是装配工艺性与长期运行的可靠性，首先是安装边界的确定：四个安装凸耳的外伸长度经过反复校核，既保证安装孔与腔体主体之间有足够的壁厚，避免螺栓锁紧时出现局部开裂，又不会因为凸耳过长导致整体占用空间过大，适配紧凑型设备的安装空间要求。安装孔的直径按照常用的内六角圆柱头螺栓规格设计，孔位周边做了小平面锪平处理，保证螺栓头安装时能完全贴合支撑面，不会因为铸造或机加工的表面斜度导致螺栓锁紧力出现偏斜。腔体内部的所有过渡位置都采用了圆角过渡，避免直角位置的应力集中，尤其是在法兰与腔体主体连接的根部，采用了大圆角的加强过渡结构，在不额外增加整体壁厚的前提下，大幅提升了连接位置的抗弯曲强度，在承受轴向冲击载荷时不会出现根部断裂的问题。

　　从实际选型适配的角度来看，这类支撑座的中空腔体通径可以适配不同规格的轴承、轴套或密封组件，在做模块化设计时，只需要调整腔体内部的阶梯止口尺寸，就可以适配不同功率、不同轴径的回转部件，外部的法兰安装尺寸保持统一，就能实现同一系列不同规格部件的安装互换，减少设备安装基面的加工种类，降低整体的生产制造成本。在材质选择上，这类构件通常采用压铸铝合金或铸钢材质，压铸铝合金版本重量轻、导热性好，适合小型风机、小型泵类等对重量有要求的场景，铸钢版本则强度更高，适合重载传动、冲击载荷较大的设备配套场景。表面处理方面，铝合金版本通常做阳极氧化处理，提升表面耐腐蚀性能与硬度，铸钢版本则做喷塑或镀锌处理，避免长期在潮湿工况下出现锈蚀问题。

　　在装配逻辑上，这类支撑构件的安装顺序通常是先将内部的轴承、密封件等组件从腔体的大端开口压入，依靠阶梯止口完成轴向定位，再将回转芯轴组件装入轴承内圈，最后通过法兰上的四个安装孔将整个支撑单元固定到设备的安装基面上，装配过程中不需要复杂的专用工装，普通的内六角扳手就能完成所有锁紧操作，后期维护拆解也十分方便，只需要拆下四个安装螺栓就能将整个支撑单元从设备上取下，不需要拆解周边的其他关联部件，大幅降低后期维护的时间成本。另外，法兰上的安装孔采用了略大于螺栓直径的光孔设计，装配时可以在小范围内调整支撑座的中心位置，补偿安装基面的加工误差，避免因为孔位加工偏差导致无法装配的问题，这种容错设计在非标设备的现场装配中十分实用，能够有效减少现场配作、修配的工作量。
