手动杠杆式压力测试工装结构设计

　　这款手动施压的压力测试结构，最初是针对小尺寸零部件的压装、力学性能验证场景开发的，在小型零部件加工车间、实验室样件测试环节适配性极强，不需要外接气源、电源就能完成作业，对场地配套条件要求极低，适合零散小批量的测试、压装工序使用。从结构布局来看，整体采用立式框架承载形式，两根对称布置的侧支撑臂承担施压过程中的全部反力，上部的杠杆施压臂通过销轴铰接在侧支撑顶端，操作人员只需要在杠杆末端施加较小的下压力，就能通过杠杆放大效应在下部压头位置获得数倍于输入力的压装载荷，杠杆比的设计经过反复校核，既保证操作人员施力时不会过度费力，也避免力臂过长导致结构刚性不足、施压过程出现晃动偏移。下部的承载平台做了网格状防滑纹理设计，

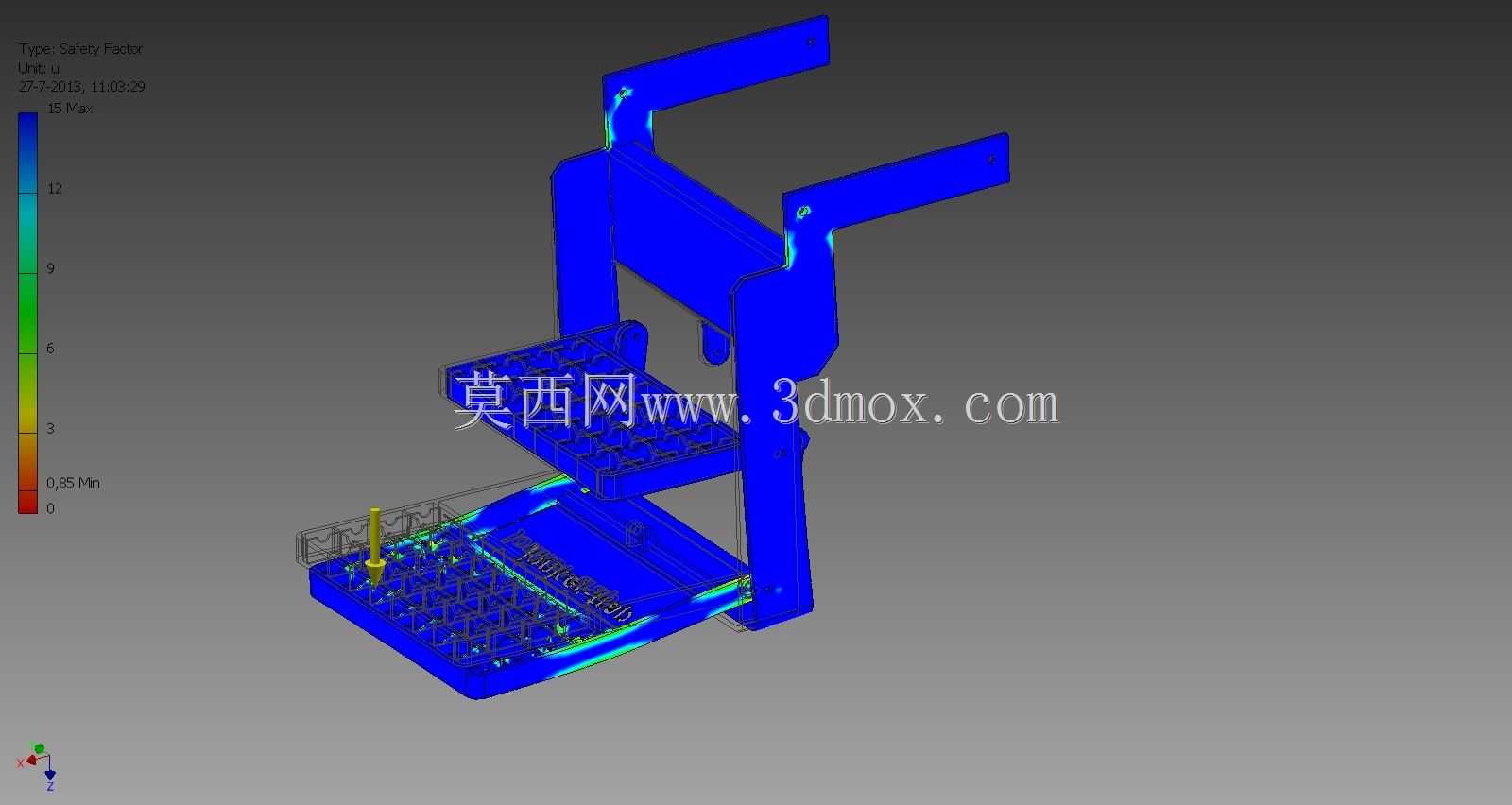

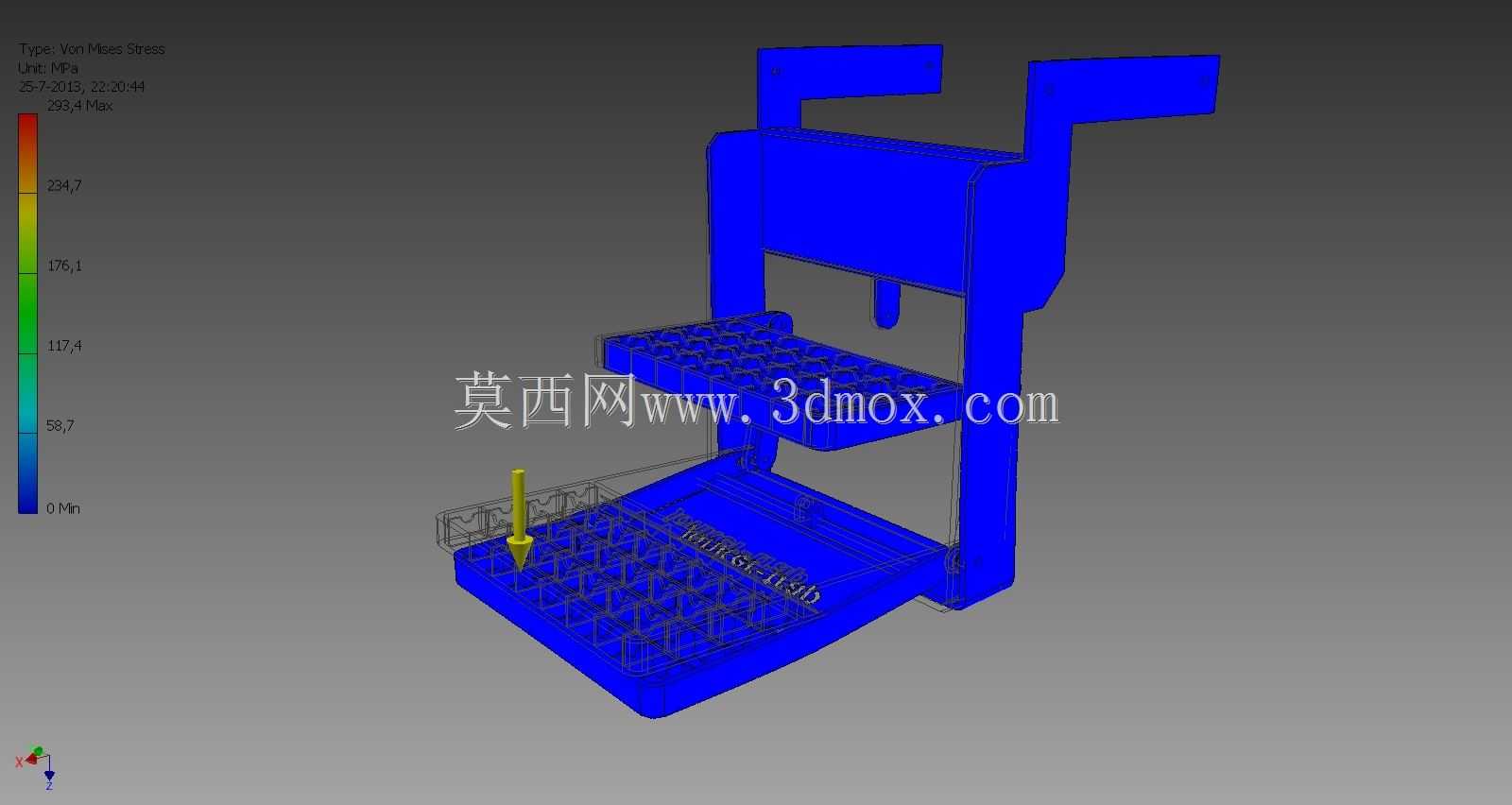

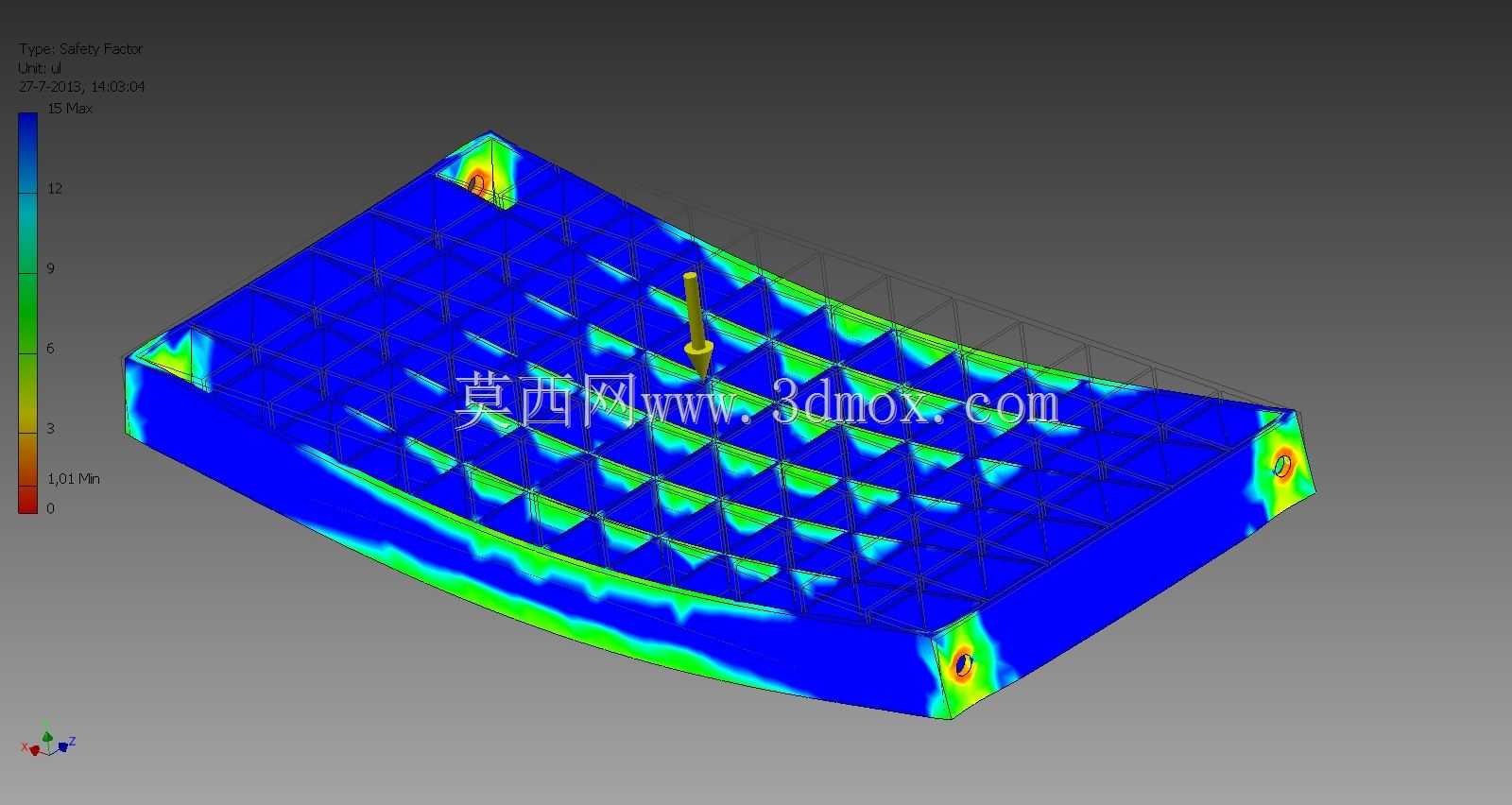

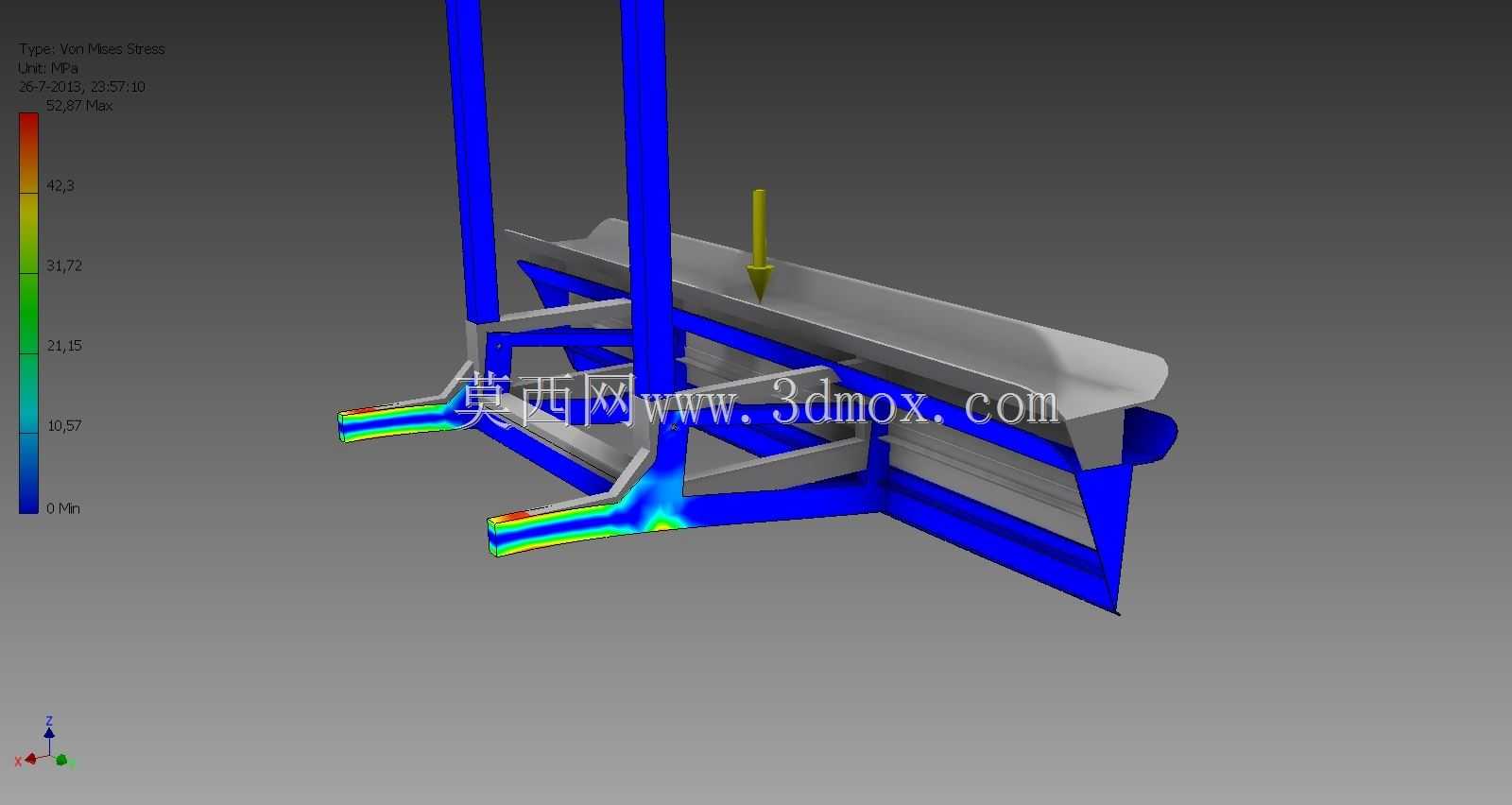

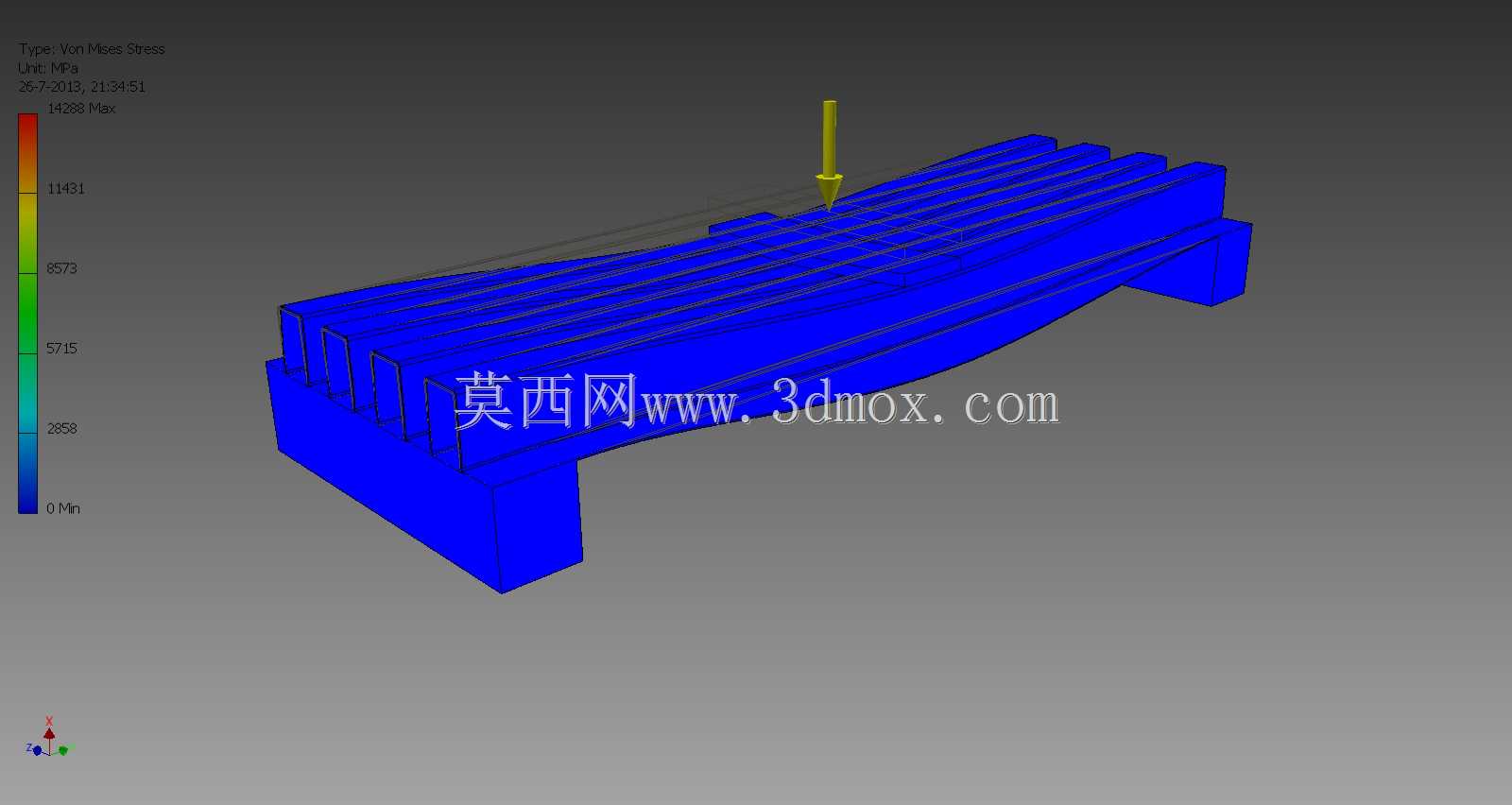

　　放置待测试工件时能有效避免工件受压过程中出现滑移，平台表面预留了多组定位孔位，可以根据不同尺寸的测试工件快速更换定位治具，适配不同外形的待压装、待测试零件，不需要重新加工整个承载台，大幅提升了工装的复用率。从受力仿真的云图结果能看到，结构的应力集中区域主要出现在杠杆铰接位置、压头与支撑臂的连接转角处，这些位置在设计时都做了圆弧过渡处理，没有采用直角转接结构，避免应力集中导致的长期使用疲劳开裂，侧支撑臂的截面采用变厚度设计，靠近铰接位置的区域厚度更大，承载能力更强，下部靠近平台的位置适当减薄，在保证整体刚性的前提下尽可能降低工装整体重量，方便根据工序需求挪动位置。安装边界方面，整个工装底部为平面结构，

　　可以直接通过螺栓固定在常规的钳工工作台面上，底部四个角预留了沉头安装孔，适配M8规格的固定螺栓，固定后整体的侧向晃动量控制在0.1mm以内，能保证施压过程中压头的对中度，不会出现压偏导致的工件报废、测试数据失准问题。压头部分采用快拆式设计，可以根据不同的测试需求更换平压头、尖压头、仿形压头，更换过程只需要松开侧面的紧定螺钉就能完成，不需要拆解整个杠杆结构，日常维护、换型的效率很高。在实际使用场景中，这类工装既可以完成小型塑胶件、五金件的压合装配，比如电子元器件的引脚压接、小型塑料壳体的卡扣压合，也可以完成材料样件的抗压强度初步测试，获取样件在额定压力下的变形量数据，为后续的批量生产结构优化提供实测参考。

　　设计过程中特意将杠杆的操作高度设置在距离工作台面900mm左右的位置，符合成年人站立操作的人机工程学要求，长时间操作也不容易产生疲劳感，施压臂的末端套有防滑绝缘套，即使手上沾有少量切削液、油污也能稳定握持，不会出现打滑脱手的安全隐患。整个框架的焊接位置都做了去应力处理，焊接完成后经过时效再进行机加工，保证各个安装面的平面度、铰接孔的同轴度，避免加工应力释放导致的结构变形，影响后续的施压精度。从受力路径来看，操作人员施加在杠杆末端的力，通过铰接销轴传递到压头，压头将力垂直作用在待测试工件上，工件受到的力通过承载平台传递到两侧的支撑臂，最终通过底部的安装面传递到工作台，整个传力路径短且直接，没有多余的传力环节，力的损耗极小，施压过程的力反馈清晰，操作人员可以通过手上的力道直观感知工件受压的状态，及时调整施压力度，避免压力过大压坏工件。
