越野救援用紧凑结构电动牵引绞车

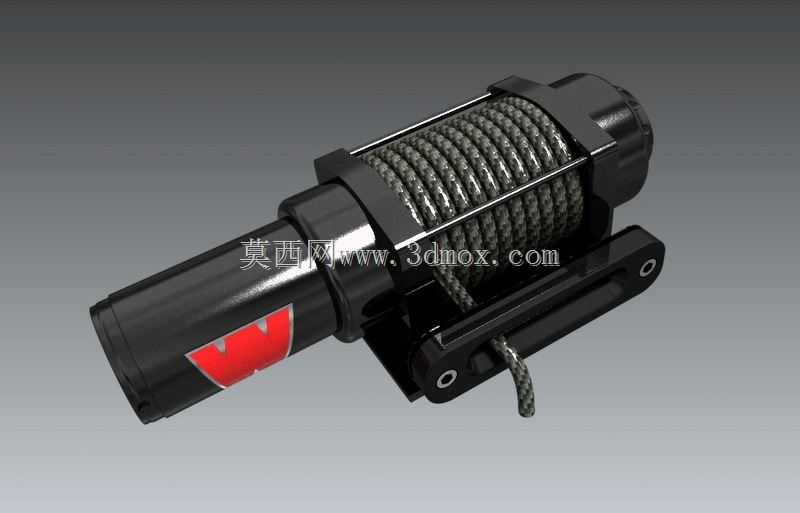

　　这类牵引绞车常被配置在越野车辆、工程抢险车辆、户外作业特种设备的前部或后部防撞梁位置，也可固定在车间、仓储区域的承重基座上作为定点牵引工位的动力输出单元，主要用于泥泞陷车拖拽、故障设备移位、户外重物短距离移位、应急救援牵拉等作业场景，相比手动牵引工具能大幅降低作业人员的劳动强度，在复杂地形作业、应急抢险场景下的作业效率提升十分明显。从结构设计来看，该绞车采用横向布置的驱动单元与卷筒同轴集成的布局，驱动段外壳做了密封式圆柱结构设计，能在户外淋雨、泥沙飞溅的工况下减少内部传动部件受杂质侵入的概率，卷筒表面做了适配编织牵引绳的绳槽排布，能避免绳索在多层缠绕时出现乱绳、咬绳的问题，延长牵引绳的使用寿命。

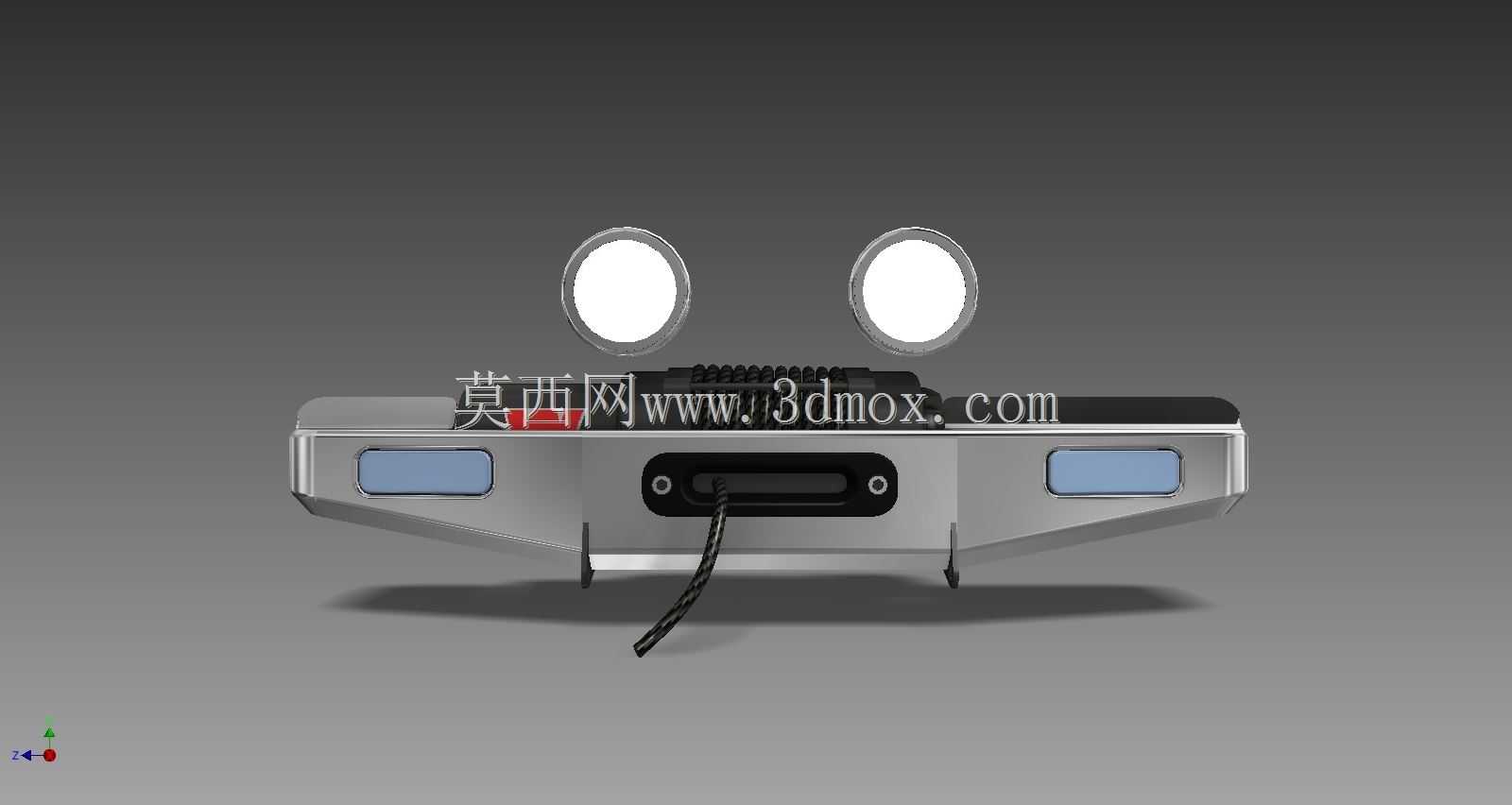

　　卷筒侧方集成的导绳架采用双侧固定的安装结构，导绳口位置做了圆滑过渡处理，牵引绳在偏角15度以内出绳时不会出现硬摩擦割绳的问题，能适配不同方向的牵引作业需求，不需要额外调整绞车整体安装角度就能完成斜向牵拉作业。设计阶段优先考虑了安装边界的紧凑性，整体轴向长度控制在适配常规越野车前防撞梁的安装间距范围内，径向尺寸不会超出车辆前格栅的外轮廓，避免安装后影响车辆的接近角，安装底座采用双固定耳的结构，每个固定耳上预留了标准螺栓安装孔，孔位间距匹配市面上通用的绞车安装托架尺寸，不需要对安装基座做二次打孔改造就能完成装配，降低了现场安装的加工工作量。功能层面，该绞车的驱动单元内置减速机构，能将电机的高转速低扭矩输出转化为卷筒端的低转速大扭矩输出，

　　牵引过程中绳索的收放速度控制在合理区间，避免高速收绳带来的冲击载荷，卷筒端部设置了绳索固定压点，能保证牵引绳末端的固定强度满足额定牵引力下的载荷要求，不会出现绳索脱开的安全隐患。外壳表面做了耐磨防腐的表面处理，在户外长期日晒雨淋的工况下不会出现表层脱落、壳体锈蚀的问题，驱动端外壳上的标识区域做了凹陷式设计，粘贴的标识不会因为日常剐蹭出现磨损脱落。在三维建模过程中，对卷筒的绳槽螺旋升角、导绳架的开口弧度、安装耳的孔位同轴度都做了参数化设计，调整牵引载荷参数时可以直接通过参数驱动修改对应结构尺寸，不需要重新绘制整体轮廓，能大幅缩短同系列不同载荷等级绞车的改型设计周期。建模时对内部传动腔体的壁厚做了等厚度设计，

　　既保证壳体的结构强度满足载荷冲击下的刚度要求，也能控制整体重量，避免额外增加安装基座的载荷负担，导绳架与主体框架的连接位置做了加强筋过渡，能承受牵引过程中绳索偏角带来的侧向载荷，避免长期使用后出现导绳架变形的问题。这类绞车在实际选型时，需要匹配安装位置的可用空间确认整体外形尺寸是否适配，同时根据常用的牵引载荷选择对应绳径的牵引绳，安装时要保证固定基座的承载能力满足绞车额定牵引力的1.5倍以上安全系数要求，避免牵引过程中出现基座脱落的风险。日常维护过程中，可以通过三维模型拆解查看内部传动件的装配关系，快速定位需要润滑、检查的部件位置，不需要反复拆解实体设备就能完成维护流程的梳理，对于设备改装、定制安装的场景，也可以直接提取模型的安装孔位、外形轮廓数据，完成配套安装托架的适配设计，减少现场测绘的工作量。
