带滚轮抽屉式隧道燃木采暖炉结构设计

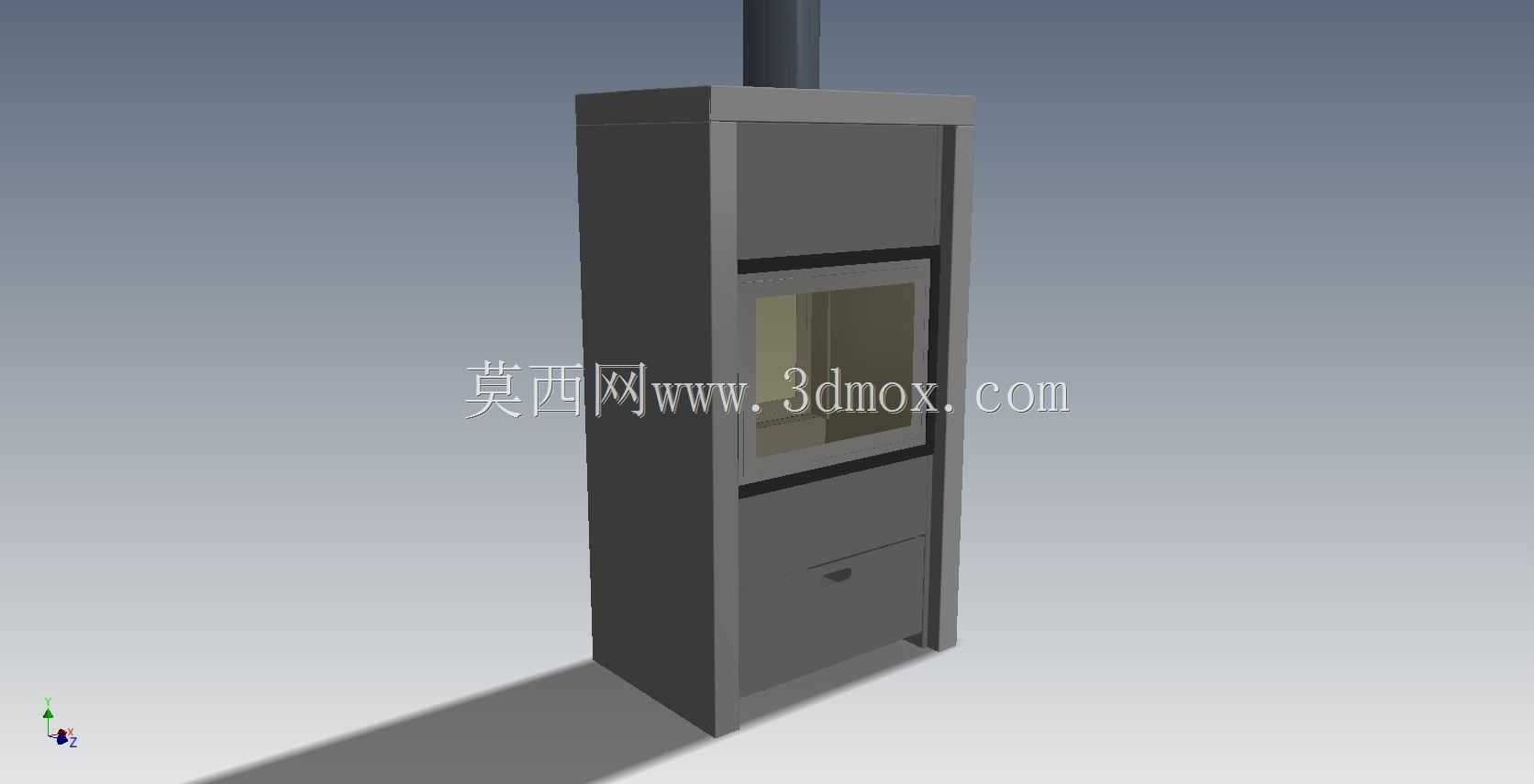

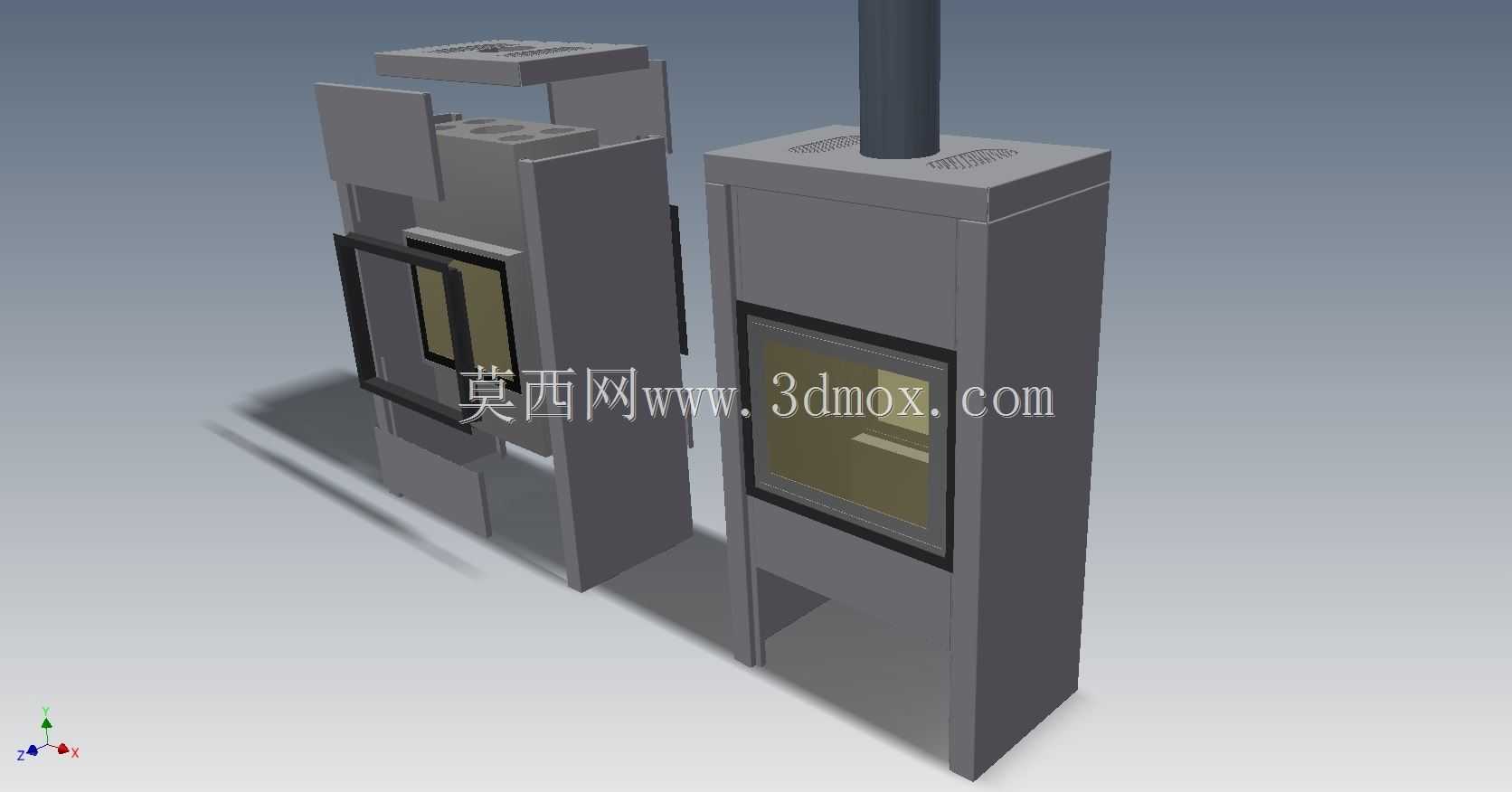

　　这款隧道式燃木炉的结构设计，核心围绕民用独立采暖场景的实际使用需求展开，适配独栋住宅、小型民宿、郊野度假屋等无集中供暖区域的室内采暖需求，同时兼顾燃木存储、清灰维护的操作便利性。从结构布局来看，设备采用立式隧道式炉膛设计，炉膛主体采用厚钢板折弯焊接成型，炉膛内壁预留了二次进风的导流间隙，可在燃烧过程中补充上部氧气，降低不完全燃烧产生的烟气排放，同时提升炉膛整体热辐射效率，让热量能够沿隧道腔体向室内均匀扩散。

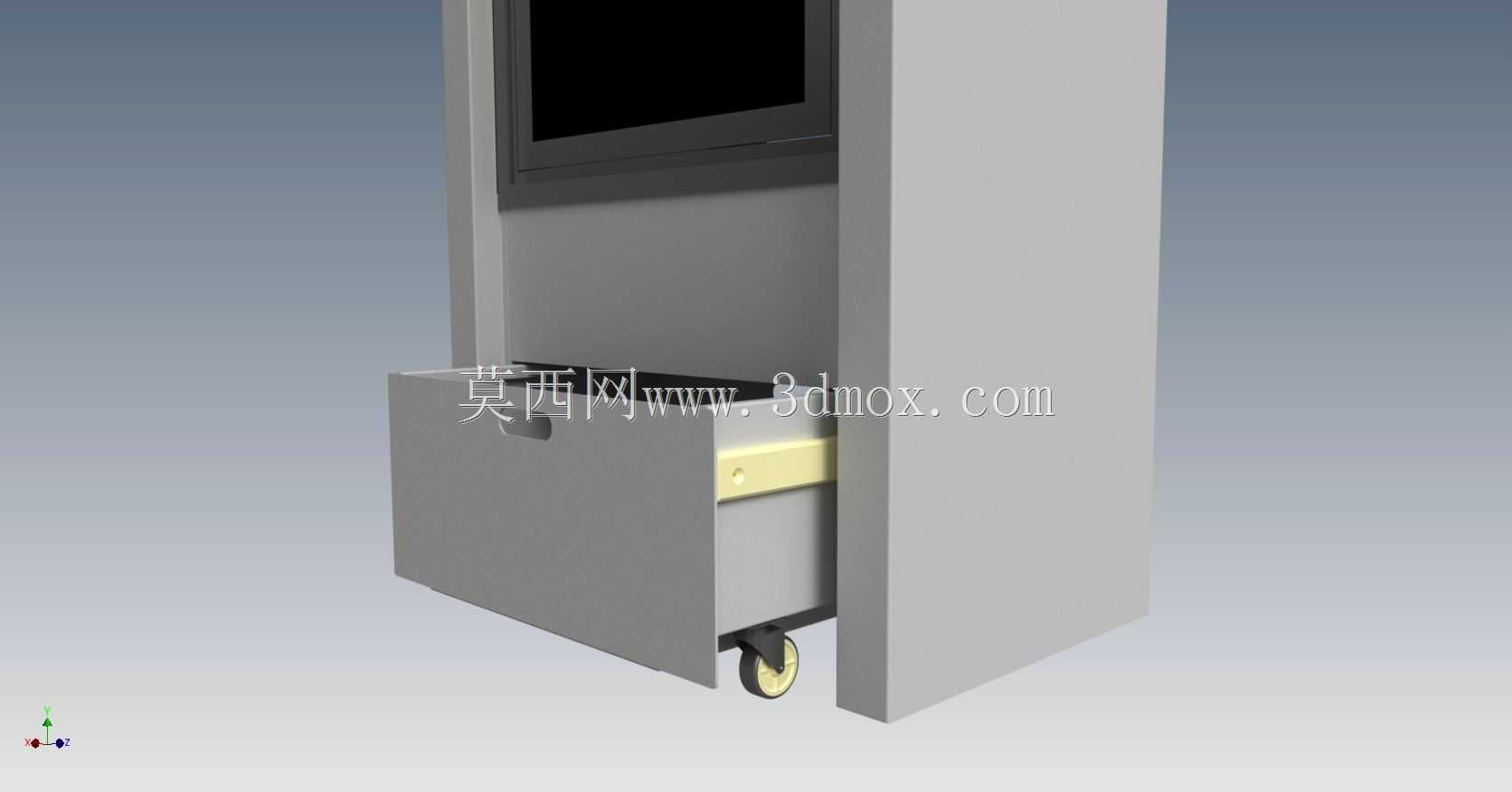

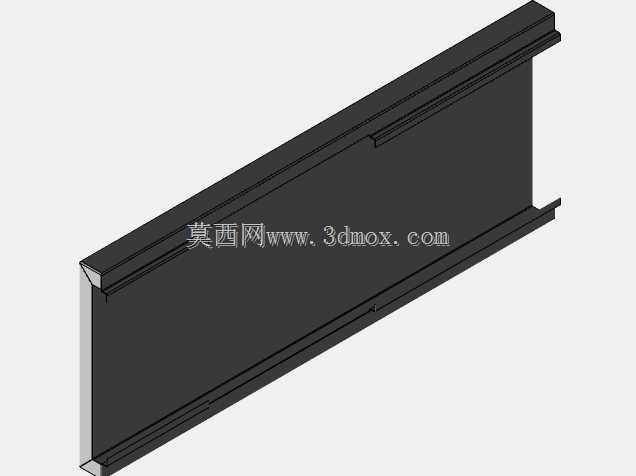

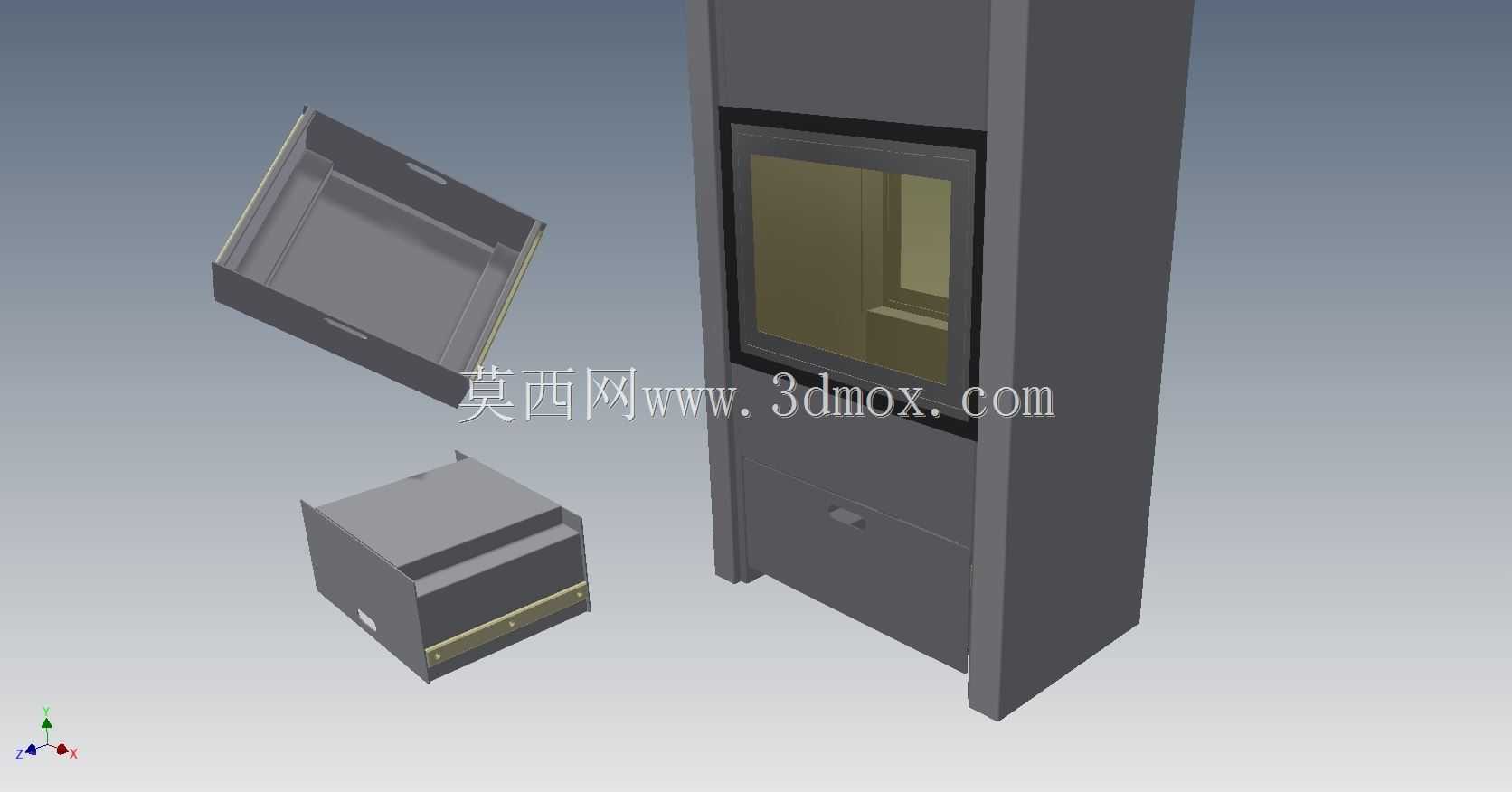

　　设备下部集成的抽拉式储灰与燃木暂存抽屉，是结构设计的核心实用点，抽屉外侧设置了内嵌式抠手，避免外凸把手在人员走动时发生磕碰，抽屉与炉体之间采用滑动导向结构，抽拉行程经过限位设计，完全拉出时不会出现倾翻掉落的问题，日常清灰或者临时存放少量燃木时，无需额外挪动炉体，直接抽拉即可操作。抽屉底部配置的两个定向脚轮，并非通用的轻型脚轮，而是选用了耐温改性尼龙材质的轮体，可承受炉体下部传导的持续余温，不会出现轮体软化变形的问题，脚轮的安装高度经过精确计算，与抽屉底部的支撑边形成三点支撑结构，抽屉推入炉体时，支撑边落在炉体下部的承重托条上，脚轮悬空不受力，避免长期承重导致轮架变形，抽拉时脚轮接触地面，大幅降低抽拉阻力，即便是装满灰烬的状态，也能轻松拉出。

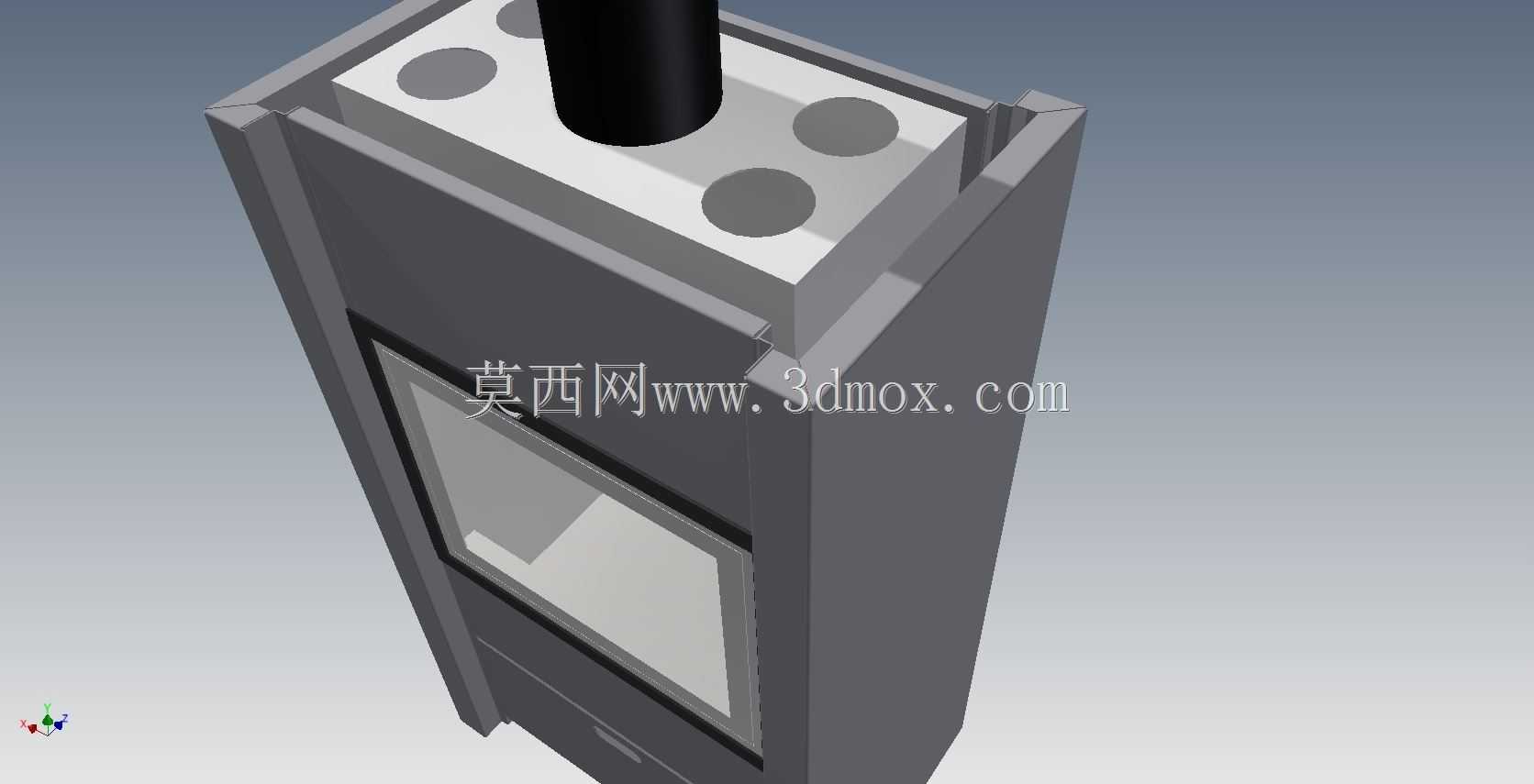

　　炉体正面的观火窗口采用耐高温微晶玻璃镶嵌，玻璃与炉体钢板之间设置了陶瓷纤维密封垫，既保证炉膛的密封性，避免烟气从窗口缝隙溢出，又能通过玻璃观察内部燃烧状态，及时调整进风量。金属安装板的固定结构设计在炉膛下部内侧，安装时无需在炉体外部额外打孔，所有固定焊点都做了打磨钝化处理，避免安装过程中划伤操作人员，安装板的开孔位置与炉膛下部的清灰口精准对齐，不会阻挡日常清灰的操作路径。

　　从安装边界来看，设备整体为立式窄体结构，占地面积不足0.3平方米，安装时背部需要距离可燃墙体至少20厘米的安全间隙，侧面预留10厘米的通风散热间隙即可，无需额外搭建复杂的排烟基础，仅需在背部预留对应直径的排烟管接口位置，适配常规直径120毫米的民用排烟管道。炉体所有外露的钢板边缘都做了R3圆角处理，没有尖锐的冲切毛边，避免日常使用过程中剐蹭衣物或者划伤皮肤。抽屉与炉体的配合间隙控制在2毫米，既保证抽拉顺畅无卡滞，又能避免缝隙过大导致下部漏风，影响炉膛整体燃烧效率。

　　在实际使用场景中，这种带抽拉储灰结构的燃木炉，相比传统固定式炉膛的燃木炉，日常维护的工作量可降低六成以上，清灰过程无需打开上部炉膛门，避免炉膛内的余灰飘散到室内，抽屉内部可临时存放1-2小时使用量的燃木，无需频繁往返储物间取放木材，尤其适合冬季低温环境下的日常使用。脚轮的配置并非为了整体移动炉体，而是服务于抽屉的抽拉操作，这一细节设计区别于常规带脚轮的移动式采暖炉，在保证炉体整体放置稳定性的前提下，提升了下部抽屉的承重能力与操作顺畅度。炉体表面采用耐高温静电喷塑处理，可承受长期200摄氏度的表面温度，不会出现漆面脱落、变色的问题，钢板的厚度选型经过承重计算，炉膛主体采用4毫米厚热轧钢板，下部抽屉与外壳采用2毫米厚冷轧钢板，在控制整体重量的前提下，保证炉体长期高温使用下不会出现结构变形。
