四款不同规格圆形海拉车灯结构设计

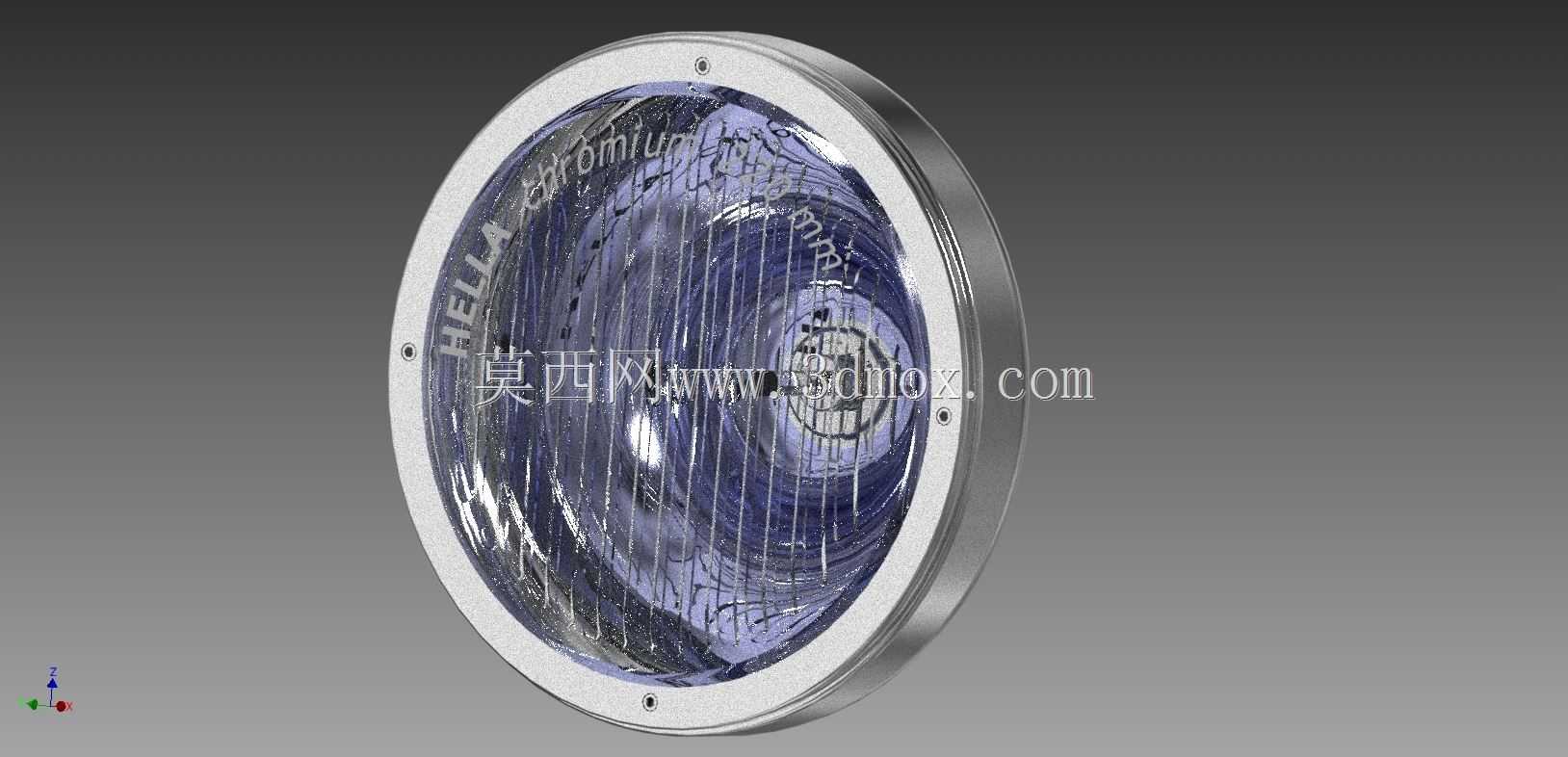

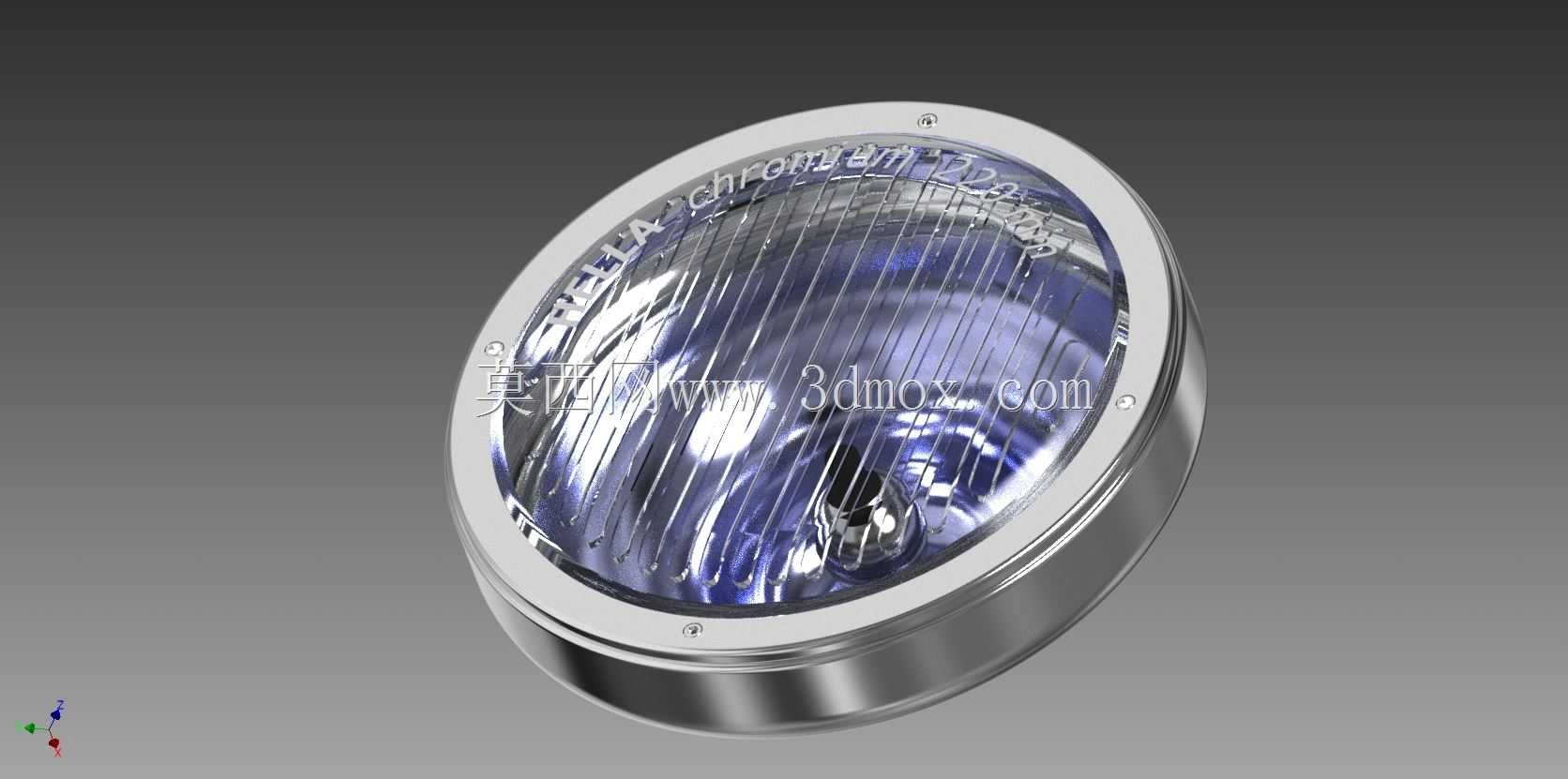

　　本次呈现的四款圆形海拉车灯结构，主要面向越野车辆改装、商用工程车辅助照明、特种作业车辆外置照明等场景，这类灯具在实际使用中需要应对复杂户外工况，包括持续颠簸振动、雨水冲刷、高低温交变环境，因此结构设计上优先考虑密封可靠性与安装适配性。从结构分层来看，每款灯具均采用金属外圈压合结构，外圈边缘预留均匀分布的安装沉孔，可适配不同厚度的安装支架，安装边界覆盖常见的前保险杠、车顶行李架、前护杠等位置的安装孔位，无需额外大规模改动安装基面即可完成固定。灯体内部的反光碗采用抛物面渐变曲率设计，不同直径规格的反光碗曲率匹配对应功率的光源模组，能够实现不同照射距离与照射宽度的配光需求，小直径款偏向远距离聚光照射，适合高速行驶时的远光辅助，

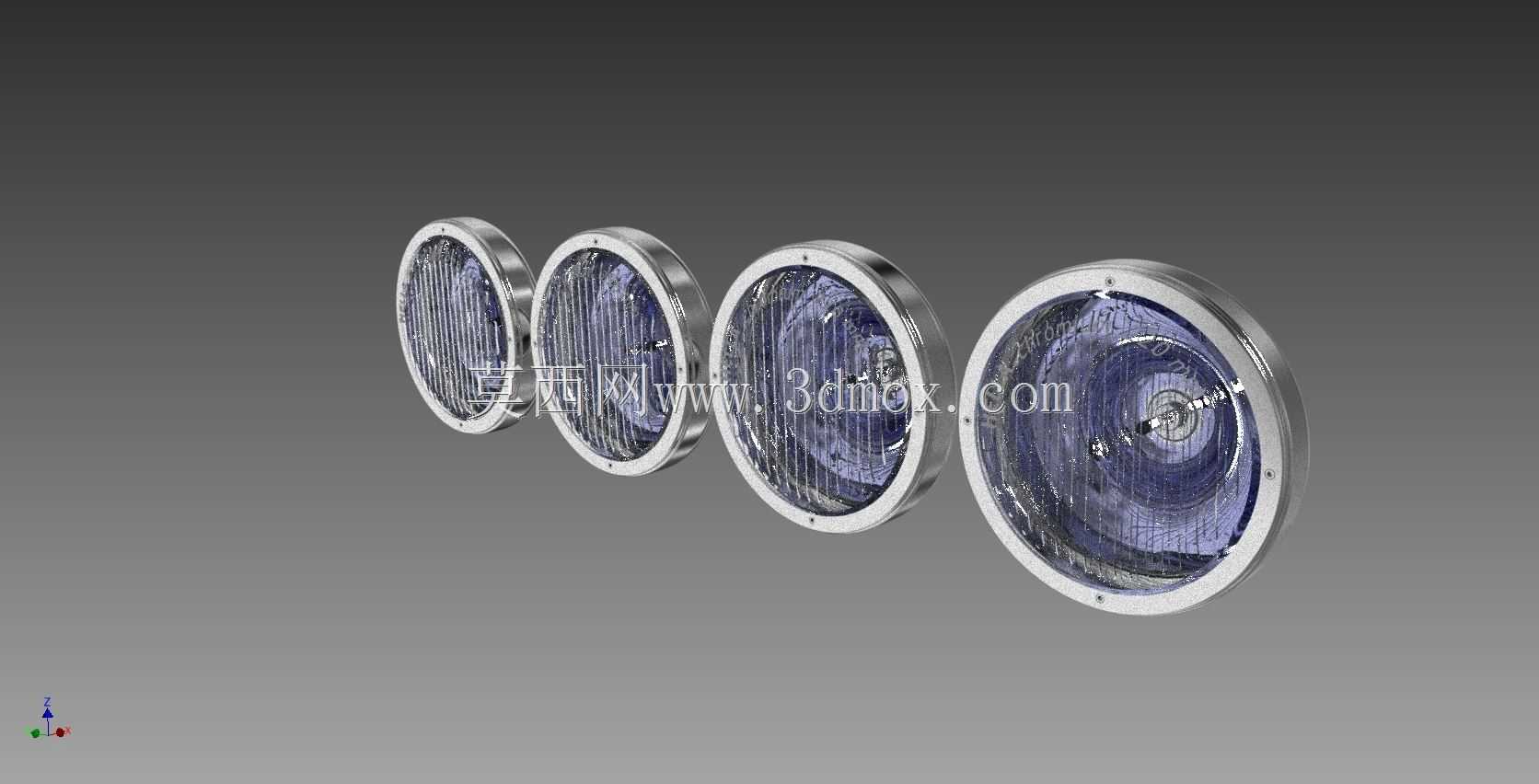

　　大直径款兼顾照射范围，适合野外作业时的大范围区域照明。设计过程中，首先确定了四款产品的直径梯度，相邻规格直径差保持一致，能够覆盖从100mm到220mm区间的常用安装尺寸，满足不同车型的安装空间限制，所有规格的灯具安装孔位分布圆直径遵循同系列通用化设计，同安装孔位的支架可适配多款直径的灯体，降低配套支架的开模与备货成本。灯体前端的透明罩采用钢化玻璃材质，与金属外圈之间设置环形密封胶条，胶条压缩量控制在合理区间，既保证密封等级达到户外使用要求，又避免过度压缩导致玻璃罩受力不均出现碎裂风险。灯体后端预留标准化的接线防水接头，接头位置做了下沉式防护设计，可避免车辆行驶过程中飞溅的泥水直接冲击接线部位，同时接线端的极性做了防呆设计，

　　现场安装时无需反复核对线序即可完成接线，降低改装与维修的操作难度。从结构强度角度考虑，金属外圈采用拉伸成型工艺，边缘做卷边处理，既提升外圈的抗形变能力，又避免安装过程中锐边划伤操作人员。反光碗与灯体底座之间采用卡扣加螺丝的双重固定方式，在车辆持续颠簸的工况下，不会出现反光碗移位导致配光偏移的问题。四款灯具的散热结构集成在灯体底座部位，底座采用压铸铝合金材质，背部设置均匀分布的散热鳍片，鳍片方向与车辆行驶方向平行，行驶过程中气流可直接穿过鳍片间隙带走热量，保证长时间高功率工作时光源温度处于合理区间，延长光源使用寿命。在安装适配性上，每款灯具的安装支架连接部位均设置角度调节齿盘，松开固定螺丝后可在0到90度范围内调整照射角度，

　　调整到位后拧紧螺丝即可通过齿盘啮合锁定角度，不会因为车辆振动出现角度下垂。灯体内部的线路走线全部采用耐高温绝缘护套，在光源附近的线路额外增加隔热层，避免长期高温环境下线路绝缘层老化失效。不同直径规格的灯具重量控制经过优化，在保证结构强度的前提下尽可能降低整体重量，减少安装部位的长期载荷，避免安装基面因为长期承重出现变形。密封结构的设计经过多轮验证，胶条的截面形状采用梯形设计，压合时能够充分填充外圈与玻璃罩之间的间隙，即使在高压水枪冲洗的工况下也不会出现进水问题。反光碗表面采用真空镀膜处理，镀膜层的附着力经过耐磨测试，长期使用不会出现镀层脱落导致反光效率下降的问题。灯体的所有外露金属部件都经过防腐处理，能够适应沿海高盐雾、北方冬季融雪剂腐蚀等复杂使用环境，延长户外使用寿命。
