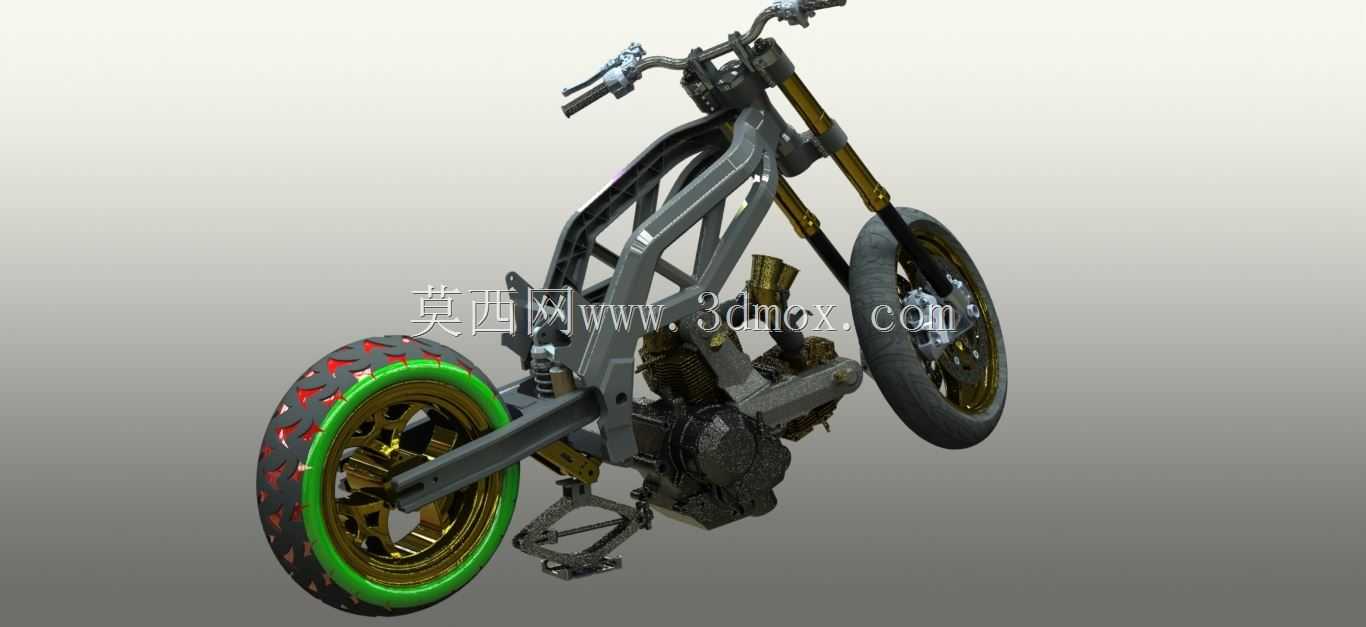

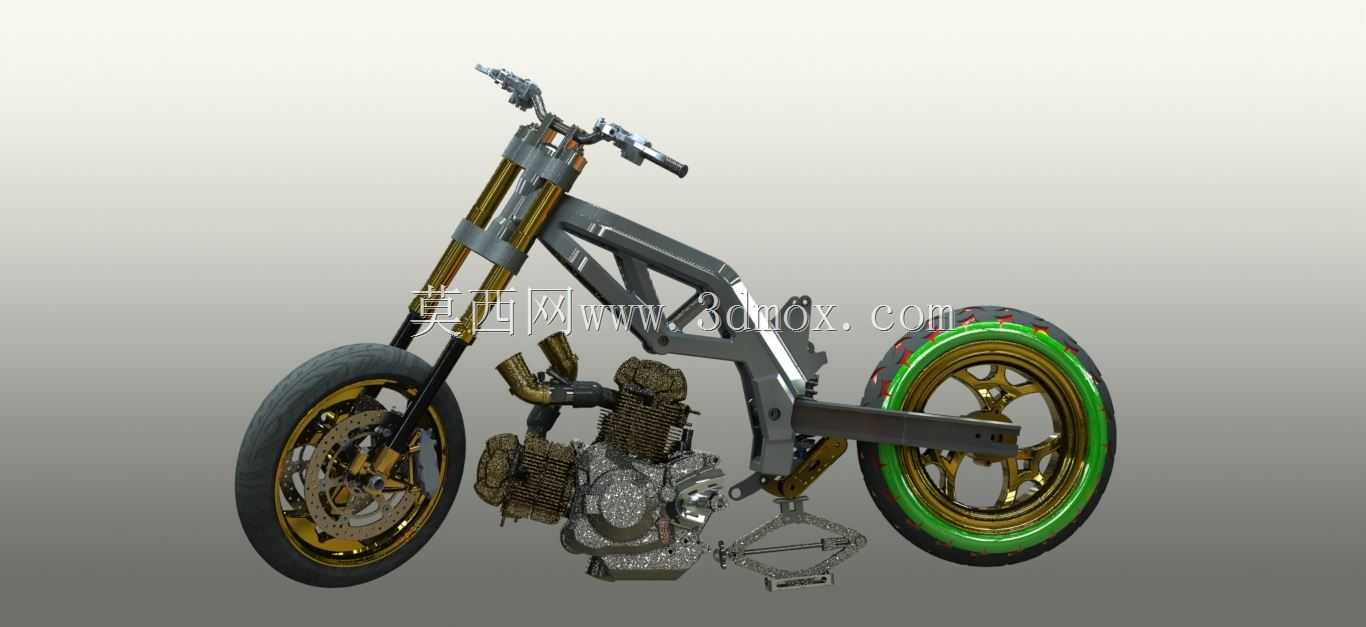

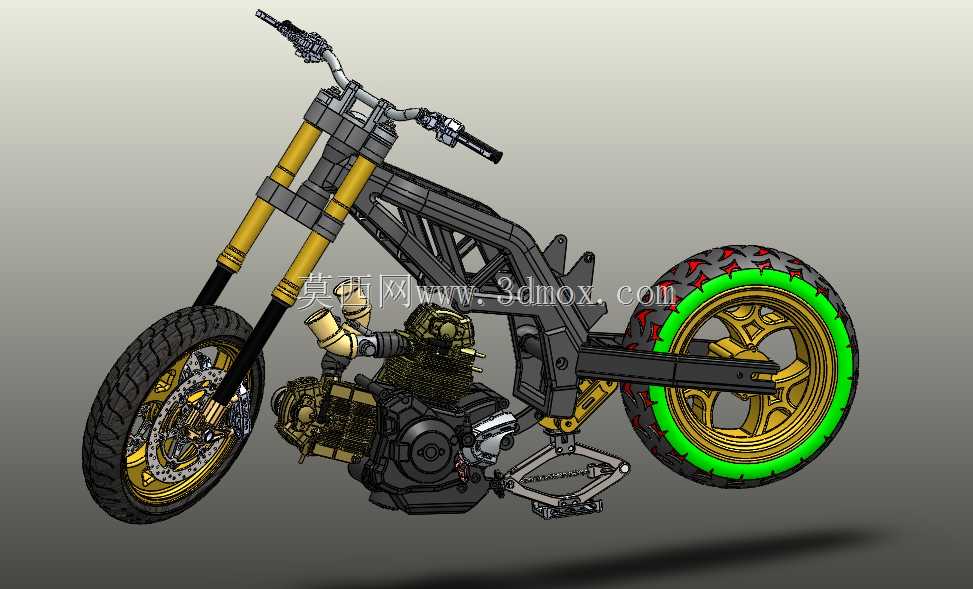

改装定制摩托车车架动力总成结构

　　这套三维结构针对定制改装摩托车的核心走行与动力单元做了完整的装配整合，在日常改装作业场景中，可直接用于改装方案的结构校验、零部件干涉排查，也能作为小批量定制改装件开模前的结构验证载体，适配街道定制巡航车型的改装需求，解决了跨品牌零部件混装时的匹配度校验难题。从功能特性来看，整套结构覆盖了摩托车行驶所需的全部核心承载与动力输出单元：前悬部分采用倒立式前叉结构，上下联板的安装孔位完全匹配所选车把、转向轴承的装配尺寸，前叉行程预留了120mm的压缩空间，可适配复杂铺装路面的滤震需求，前轮搭载的钻孔通风碟刹结构，卡钳安装座直接集成在前叉底端，无需额外焊接转接码，减少了改装过程中的焊接变形风险。动力单元选用大排量V型双缸引擎，

　　引擎的安装吊耳位置经过重新调整，与车架主梁的安装孔位完全对齐，安装时可直接通过高强度螺栓完成固定，无需对车架主梁做切割修改，引擎输出轴与后链轮的中心距经过反复校核，链条传动的张紧行程预留了35mm的调节范围，可适配不同磨损程度的传动链条，也能满足不同齿数后链轮的改装需求。车架部分采用钢管编织与板式主梁结合的结构，主梁采用6mm厚的高强度钢板折弯成型，车架尾部的安装座预留了坐垫、后挡泥板、后尾灯的安装孔位，孔位间距完全符合通用改装件的安装标准，无需重新打孔。后轮采用宽幅定制轮毂，轮毂边缘做了加强筋结构，可承受大扭矩输出下的径向载荷，后平叉与车架的连接轴位置做了衬套安装槽，可换装不同硬度的橡胶衬套来调整后轮的跟随特性，

　　满足不同驾驶风格的调校需求。设计过程中优先考虑了改装作业的可操作性，所有外露的螺栓安装位都预留了足够的扳手操作空间，不会出现零部件装配后工具无法伸入拧紧的问题，引擎周边的管路走向也做了合理规划，燃油管、机油管、冷却管路的排布都避开了高温排气区域，同时预留了足够的弯曲半径，避免管路长期受震动出现开裂漏油的问题。外形尺寸方面，整套结构的轴距控制在1680mm，整车坐高可通过调整后减震的安装高度在720mm到780mm之间调节，车把的安装高度预留了50mm的调节余量，可适配不同身高驾驶者的骑行姿态需求，整车最大宽度控制在820mm，符合道路通行的尺寸要求，不会出现超宽无法上牌或通行的问题。安装边界上，车架与引擎的连接面平面度公差控制在0.

　　1mm以内，保证引擎安装后不会出现偏斜导致的传动异响，前叉与上联板的夹紧面做了滚花处理，可增大夹紧摩擦力，避免大扭矩转向时前叉出现滑动位移，轮毂与轮轴的配合采用过渡配合，安装时可通过专用工具轻松压入，同时保证行驶过程中不会出现轮毂松旷的问题。整套结构在建模过程中对所有运动部件都做了运动仿真校验，转向时前叉不会与车架、油箱位置发生干涉，后减震压缩到极限行程时，后轮胎也不会与后平叉、车架尾部发生摩擦，链条在最大张紧和最松状态下都不会与周边零部件发生剐蹭，完全满足实际装车后的使用需求，可直接作为定制摩托车改装的结构参考蓝本，减少改装过程中的试错成本，避免因尺寸匹配问题导致的零部件报废。
