手动球阀装配爆炸结构三维设计

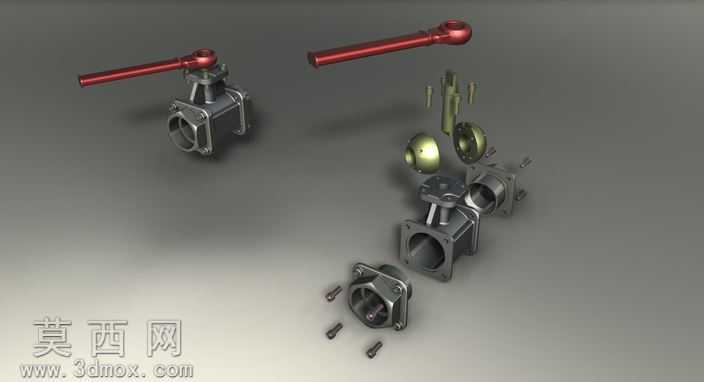

本作品为手动球阀的完整三维结构设计，采用主流三维建模软件完成全参数化建模，覆盖球阀装配体与全部独立零件的结构还原，同时制作了装配状态与爆炸分解状态的双视角展示效果，清晰呈现阀件的内部构造与装配逻辑。建模过程严格遵循手动球阀的实际生产尺寸规范，首先完成基础零件的独立建模：包含带法兰连接端的金属阀体，阀体内部预留球形阀芯的安装腔室与介质流通通道，通道两端的法兰结构完整还原了螺栓连接孔位、密封面的细节特征；其次完成球形阀芯的建模，精准还原阀芯的通孔结构与表面圆弧度，保证阀芯转动时的通断逻辑符合实际阀件的工作原理；随后完成阀杆、操作手柄、密封填料、压紧螺栓、密封垫片等全部附属零件的建模，每一个零件的尺寸都与阀体的安装位做了参数化匹配，确保虚拟装配时无干涉、无错位。材质与渲染环节针对不同零件的实际材质做了区分设置：操作手柄采用金属烤漆材质，调整漫反射与粗糙度参数还原红漆金属的哑光质感，边缘做轻微的倒角高光处理模拟真实金属件的加工细节；阀体、阀芯、阀杆等金属结构件采用铸钢材质，添加细微的表面颗粒纹理与金属反光效果，还原工业金属件的真实质感；密封件采用橡胶材质，调整材质的粗糙度与折射参数，还原橡胶密封件的哑光弹性质感。爆炸视图的制作严格遵循零件的实际装配顺序进行轴向分解，将操作手柄、阀杆、阀芯、密封组件、阀体端盖、紧固螺栓沿装配轴线依次错位排布，每个零件的分解位置都对应其装配路径，能够让观看者清晰理解球阀的装配流程与各零件的配合关系：操作手柄通过端部的连接结构与阀杆顶端卡合，阀杆穿过阀体的填料腔与内部的阀芯连接，阀芯被两侧的密封垫片夹持固定在阀体腔室内，阀体端盖通过螺栓紧固在阀体端部，压紧密封垫片实现阀腔的密封。设计过程中重点验证了各运动部件的运动逻辑，模拟手柄转动时阀杆带动阀芯旋转90度即可实现介质通路的全开与全关，符合球阀的实际工作特性，所有零件的连接结构都做了公差适配设计，既保证装配的紧固性，也预留了运动部件的活动间隙，整体模型结构完整、细节丰富，既可以作为阀类产品的结构设计参考，也可用于机械教学中的阀件结构演示素材。
