空气压缩压力容器用1/2英寸压力表阀

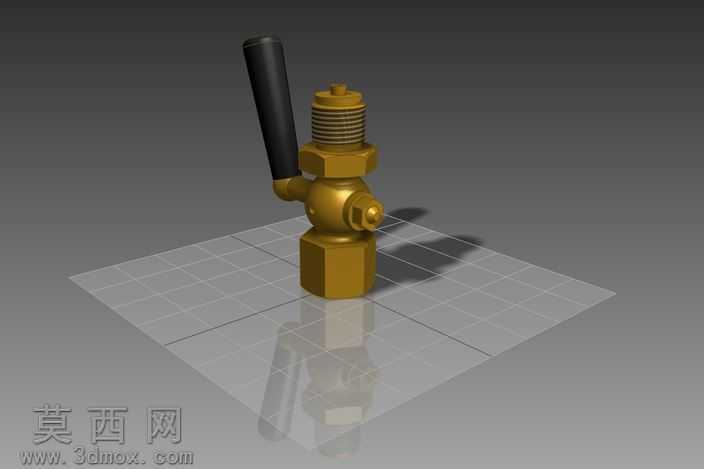

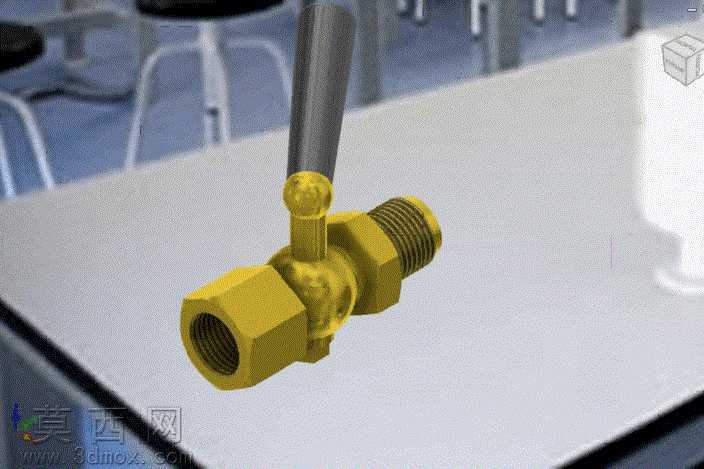

本模型为适配空气压缩压力容器的1/2英寸规格压力表阀，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循阀门类五金件的实际生产尺寸规范，对阀体、操作手柄、连接接头、密封配合面等所有结构进行1:1比例还原，无结构简化或尺寸失真问题。建模阶段先通过草图绘制阀体的主体回转轮廓，利用旋转特征生成阀体的黄铜基体结构，再分别绘制侧部接头、顶部压力表安装接口的轮廓，通过拉伸、切除特征完成各接口的螺纹结构、密封端面加工，其中外螺纹采用螺旋扫描特征生成真实牙型，还原螺纹的连接配合精度，避免简化螺纹带来的装配误差。操作手柄部分单独建模，采用黑色防滑绝缘材质的外观设定，通过拉伸、圆角特征处理手柄的握持曲面，保证手柄与阀体连接部位的转轴结构、限位结构完整还原，可直观展示手柄扳动时的阀瓣启闭行程逻辑。渲染阶段采用Keyshot完成材质与场景搭建，阀体主体赋予黄铜金属材质，调整金属粗糙度、反射率参数还原锻造黄铜的哑光金属质感，手柄部分赋予黑色硬质橡塑材质，添加细微的表面颗粒纹理提升真实感，场景采用带网格线的透明展示台面，添加柔和的环境反射与定向光源，投射出清晰的部件阴影，同时在台面生成模型的倒影效果，提升整体渲染的立体感与真实度。模型完整还原了该类压力表阀的核心结构：下部为内螺纹连接端，用于对接空气压缩压力容器的取压口，侧部为外螺纹接头用于外接泄压或测压管路，顶部为外螺纹接口用于安装压力表，阀体内部的启闭密封结构、阀杆与手柄的联动结构均做了完整建模，可直接用于装配验证、结构演示或生产参考。设计过程中充分考虑该类阀门的实际使用场景，所有转角处均添加符合五金加工规范的圆角过渡，避免应力集中结构，各连接部位的尺寸公差配合均参照通用五金阀门的行业标准设定，保证模型可直接导出工程图用于生产加工参考，也可用于压力容器系统的装配模拟、管路布局演示等场景。
