带螺栓紧固结构的夹持式管钳三维设计

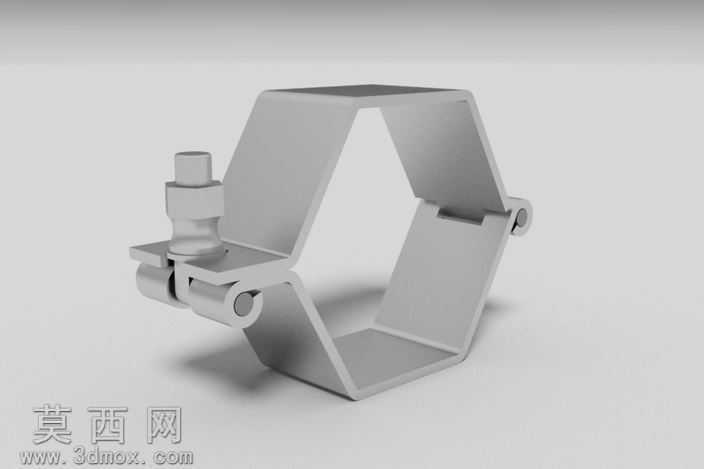

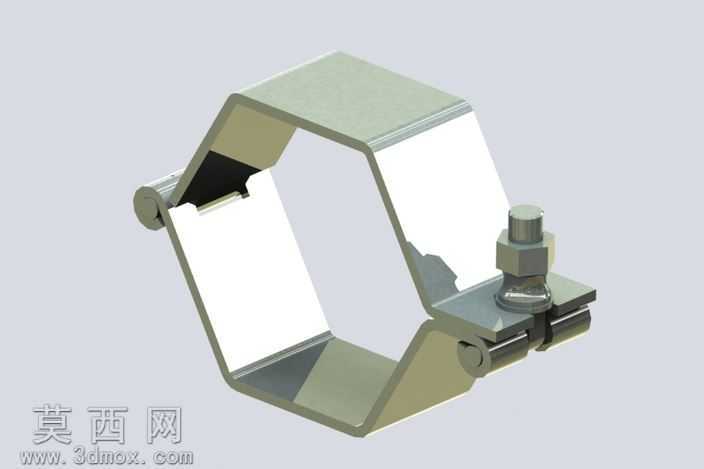

本作品为夹持式管钳的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配体设计思路，先逐一完成各独立零件的特征建模，再按照实际装配约束关系完成整体组合，确保各部件的运动间隙、配合公差符合实际五金件的生产加工要求。首先针对管钳的主体弯折框架进行建模，通过钣金特征模块完成板材的弯折、切口、圆角处理，还原金属冲压弯折后的真实形态，框架的铰接部位采用同轴心配合预留销轴安装位，保证铰接结构可实现开合动作，匹配管钳夹持管径时的开合需求。其次对紧固螺栓组件进行精细化建模，分别绘制六角螺栓头、螺纹段、六角螺母、配套垫片的独立特征，螺纹部分采用真实螺旋线扫描切除生成标准牙型，还原紧固件的真实结构细节，螺栓与框架底部的安装位采用间隙配合约束，模拟实际使用时螺栓旋紧带动夹持端收紧的动作逻辑。材质渲染阶段，主体金属框架赋予哑光镀锌钢材材质，调整表面粗糙度参数还原五金冲压件的细微磨砂质感，螺栓螺母部分赋予亮面金属材质，区分不同加工工艺带来的表面质感差异，铰接销轴部分做轻微的做旧质感处理，模拟部件装配后的摩擦痕迹，整体渲染效果贴近真实工业五金产品的视觉表现。结构设计上，该管钳采用环抱式夹持结构，相比普通钳类工具拥有更大的管路接触面积，可避免夹持过程中对薄壁管路造成压伤，底部的螺栓紧固结构可实现无级锁紧，适配一定范围内不同外径的圆形管路固定需求，铰接部位的转轴采用过盈配合设计，保证长期使用不会出现松脱晃动，整体结构兼顾夹持稳定性与操作便捷性，可直接用于五金产品的结构验证、生产开模参考以及管路安装场景的装配模拟使用。建模过程中对所有锐边均做了倒圆角处理，既符合实际五金产品的加工工艺要求，避免应力集中问题，也让模型的视觉表现更加真实自然，各零件的建模参数均参考市面通用管钳的实际尺寸进行1:1还原，保证模型具备实际工程参考价值。
