离散网格法栅格通风承载机架结构设计

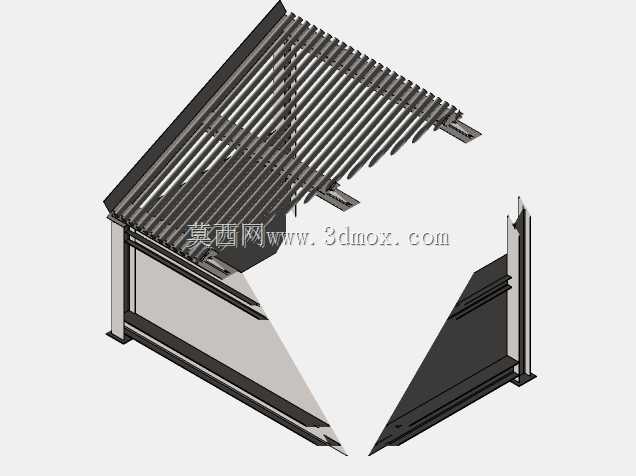

　　在工业通风散热、流体整流、物料筛分承载这类工程场景里，栅格式支撑结构的设计往往需要兼顾通透率与结构刚性，本次的栅格机架结构正是针对这类需求完成的三维设计，从离散网格法的思路出发，把整体受力拆解到每一根栅条与侧边支撑构件上，避免传统整板式结构重量大、通风阻力高的问题。从实际应用场景来看，这类结构可直接用在设备进排风的整流段、车间局部通风的防护承载架、散料输送过程中的沥水筛分段，也可作为小型设备的顶部防护格栅，既允许流体或者细小颗粒从栅条间隙通过，又能承载上方放置的小型工件或者人员检修时的临时荷载，不会出现整板结构遮挡流道、积留杂物的问题。

　　设计过程中没有采用传统的等距栅条简单阵列思路，而是结合离散网格的受力分析逻辑，对栅条的排布密度做了分区处理：靠近侧边支撑框架的位置栅条间距略小，提升边缘位置的抗形变能力，中间区域栅条间距适当放大，在保证整体承载能力的前提下最大化通透面积，降低流体通过时的阻力损失。侧边的支撑框架采用折边型材结构，没有额外增加厚重的加强筋，而是通过板材折边形成的腔体结构提升整体抗扭刚度，既控制了整体重量，也避免了焊接加强筋带来的应力集中问题，框架底部预留的安装支脚带有标准化的安装孔位，可直接与下方的设备基座或者地面预埋螺栓对接，不需要现场二次打孔加工。

　　从安装边界来看，该结构整体为矩形开放式框架，顶部栅条平面与侧边支撑面保持齐平，没有突出的连接构件，安装时不需要预留额外的避让空间，相邻同规格结构可直接并排拼接，拼接处通过侧边框架预留的对接孔位用螺栓固定，可根据实际使用场景的面积需求灵活扩展组合。栅条的截面采用矩形薄壁截面，相比同截面积的圆钢栅条，其垂直方向的抗弯截面模量更高，在承受竖向集中荷载时形变量更小，同时栅条与侧边框架的连接采用嵌入式满焊固定，焊后打磨平整，不会出现突出的焊瘤影响流体通过或者剐蹭作业人员的问题。

　　在功能特性上，该结构除了基础的承载与通风过流能力外，栅条的排布方向与流体主流方向保持平行，可对通过的气流或者水流起到整流作用，减少流道内的涡流产生，降低下游设备的运行噪音与流阻损耗。针对有散料筛分需求的场景，栅条之间的间隙尺寸可根据筛分物料的粒径做对应调整，本次设计的间隙尺寸适配常见的工业通风防护需求，可阻挡尺寸大于间隙的杂物进入设备内部，同时允许空气、冷却水或者细小粉料顺利通过。结构整体的材质适配常规的碳钢喷塑或者不锈钢材质，可根据使用环境的防腐需求灵活选择，不需要改动整体结构尺寸，仅需调整板材厚度即可适配不同的荷载等级。

　　从设计思路的落地来看，离散网格法的应用让整个结构的受力传递路径非常清晰：竖向荷载通过每一根栅条传递到两侧的纵向支撑梁上，再通过纵向支撑梁传递到两端的横向框架与底部支脚，最终传递到安装基础上，每一个构件的受力都可以单独核算，不需要做复杂的整体受力仿真即可快速调整构件尺寸，大幅提升了设计迭代的效率。结构的所有连接位置都避免了死角设计，栅条与框架的连接位置做了圆弧过渡处理，既减少了应力集中，也方便后期使用过程中的清洁维护，不会在缝隙位置积留灰尘或者物料残渣。针对户外使用场景，框架顶部的边缘位置做了微小的排水坡度，雨水落在栅格面上后可顺着栅条间隙快速排出，不会在框架表面积留。

　　实际选型使用时，可根据安装空间的尺寸调整整体框架的长宽参数，栅条的数量与间距随整体尺寸等比例调整即可，不需要重新做受力校核，因为离散网格的受力逻辑保证了每一段栅条的支撑跨度保持在合理区间内，不会因为整体尺寸放大就出现栅条抗弯能力不足的问题。底部支脚的高度可根据实际安装需求调整，若需要在栅格结构下方布置管线或者其他设备，可适当加高支脚高度，预留足够的操作空间，支脚上的长圆孔设计也允许安装时存在一定的位置误差，降低现场安装的对位难度。
