弯管接入矩形腔体内部流场流动模拟分析

　　在流体输送类设备的结构开发环节，流道形态对介质输送效率、压损控制、局部湍流抑制的影响往往是设计验证的核心项，这套弯管接入矩形腔体的流场模拟方案，正是针对工业通风、介质缓冲、流体分配类场景的常见结构做的仿真验证。从实际工程场景来看，这类90度弯管衔接矩形扩容腔体的结构，广泛出现在除尘设备的进气段、化工流体的缓冲腔入口、通风系统的静压箱接入端、小型换热单元的流道转向段，日常设计中如果仅靠经验绘制流道轮廓，很容易在弯管出口、腔体边角位置出现大面积涡流区，轻则提升系统运行压损、增加动力端能耗，重则造成介质内携带的颗粒杂质在边角沉积，长期运行后堵塞流道，影响设备整体运行稳定性。

　　从结构设计思路来看，这套模型的流道设置完全贴合现场安装的边界约束：前端90度弯管采用等径圆弧过渡设计，转弯段的曲率半径取管径的1.5倍，是工程中平衡安装空间与流动阻力的常用取值，既不会因为曲率过小造成弯管段局部流速骤升、压力陡降引发气蚀风险，也不会因为曲率过大占用过多安装空间，适配多数紧凑布置的设备舱内安装需求。弯管出口直接接入矩形腔体，腔体的截面尺寸约为接入弯管管径的6倍，长度方向取管径的8倍，这个扩容比的设置是为了让弯管出口的高速流体在腔体内充分扩散，避免高速流体直接冲击腔体端壁造成结构振动，同时给流场足够的发展空间，让出口端的流速分布更均匀，减少下游管路的偏流问题。

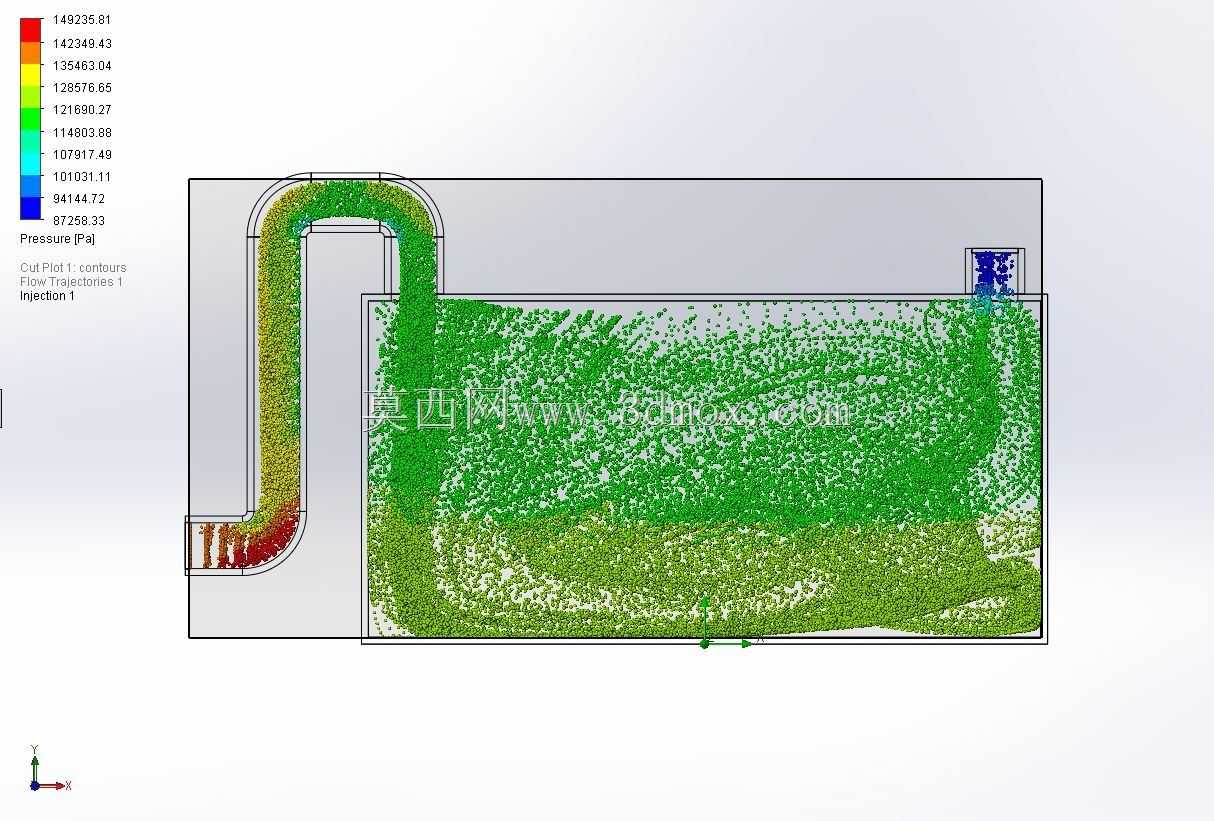

　　从仿真呈现的流场结果来看，压力分布沿流动方向呈现清晰的梯度变化：弯管入口段压力最高，沿转弯段外侧压力逐步升高、内侧压力降低，符合弯道流动的离心力作用特性，进入矩形腔体后，主流区沿腔体中下部向前推进，在腔体上部、弯管对侧的边角位置形成了小范围的低速回流区，这部分区域的流速仅为主流区的15%左右，在含尘流体输送场景下需要针对性做导流结构优化，比如在弯管出口加装导流片、在腔体边角设置圆弧过渡，就能有效缩小涡流区范围，降低压损。流体轨迹的粒子分布清晰展现了流体质点的运动路径：弯管段的粒子沿管壁分层流动，进入腔体后主流粒子逐步扩散，部分粒子在回流区做回旋运动后重新汇入主流，这一结果可以直接指导结构优化的方向——如果是用于洁净流体输送，可适当缩小腔体容积提升响应速度；如果是用于含颗粒流体输送，可在回流区对应位置设置清灰口或者导流结构，避免颗粒沉积。

　　从安装边界来看，这套流道结构的外接法兰尺寸、弯管的安装高度、腔体的固定孔位都预留了通用接口，弯管入口采用标准法兰连接，可直接对接同管径的上游管路，腔体出口设置在端壁上部，避开主流直吹区域，能有效降低出口端的流体脉动，下游对接管路或者设备时不需要额外加装整流结构。整个模拟过程完全按照实际运行的工况参数设置边界条件，入口给定额定流速，出口给定背压，壁面采用无滑移边界，得到的压力云图、流速矢量、粒子轨迹结果可以直接作为结构优化的依据，不需要再做额外的等效换算，能大幅缩短流道类结构的开发验证周期，帮助设计人员在开模或者加工前就预判流道存在的问题，减少后期样机测试的整改成本。在实际项目应用中，这类流场模拟结果还可以为动力端的选型提供数据支撑，根据模拟得到的整体压损值，就能精准匹配风机或者泵的扬程参数，避免选型过大造成能耗浪费，或者选型过小达不到额定输送流量的问题。
