六角型弹性橡胶联轴缓冲连接结构

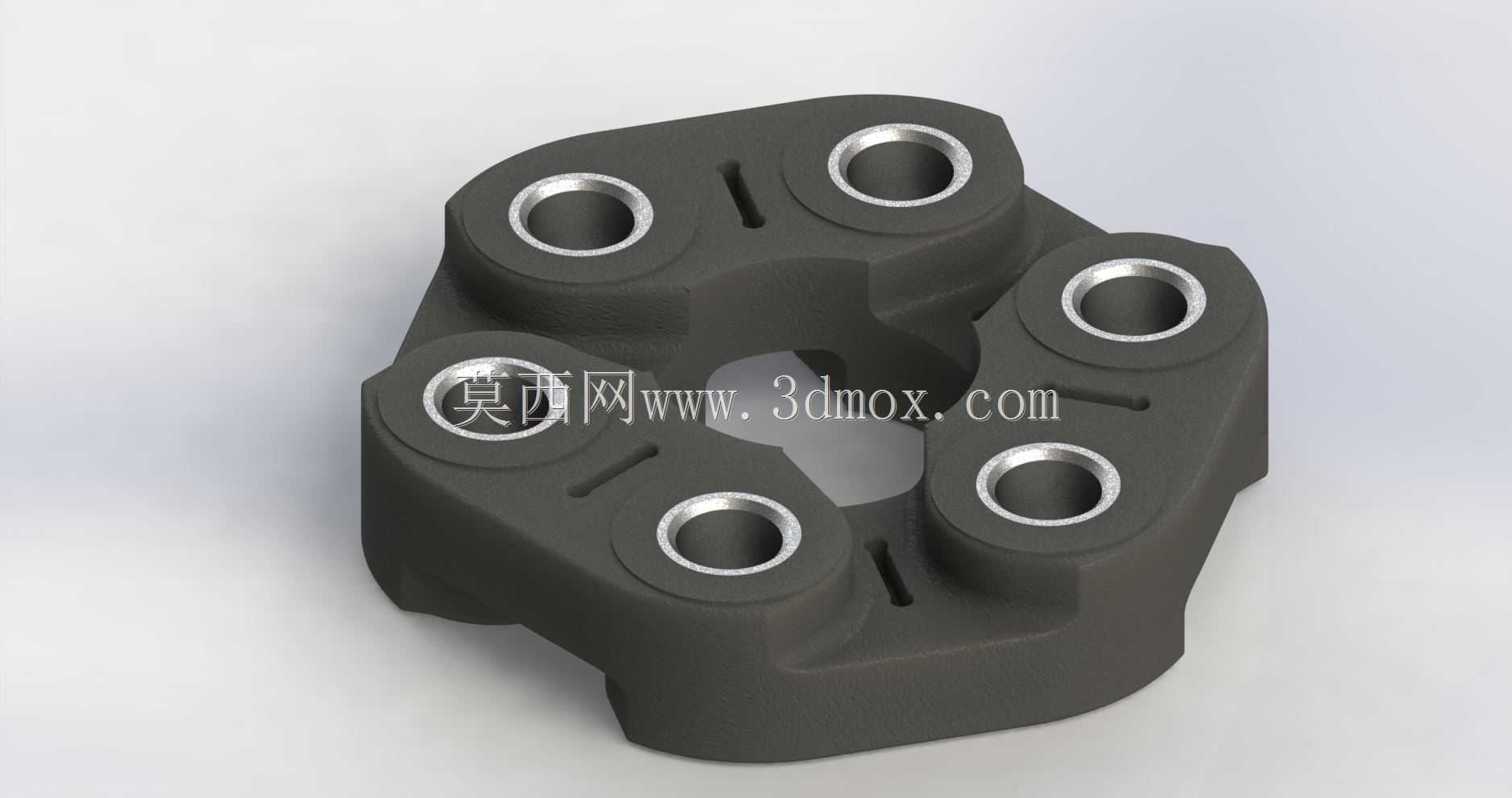

　　这类六角构型的橡胶联轴元件，常被用在中小功率传动链路的两轴对接位置，覆盖从通用输送设备、小型风机泵组到轻工包装机械、纺织设备的传动段，核心作用是补偿两轴安装过程中产生的径向、角向与轴向微量偏差，同时吸收传动过程中产生的振动冲击，避免刚性对接下的轴系磨损、轴承过载问题。和传统刚性联轴器不同，这类橡胶材质的联轴结构不需要两轴保持极高的对中精度，现场安装时允许一定的装配公差，能大幅降低现场安装调试的难度，尤其适合安装基准存在小幅偏差、传动链路存在启停冲击的工况。从结构设计来看，整体采用对称六角布局，六个安装孔位沿周向均匀分布，每个孔位内嵌金属衬套，避免螺栓锁紧时橡胶本体被压溃，同时分散螺栓锁紧带来的局部应力，

　　防止橡胶件在长期交变载荷下从孔位边缘出现撕裂。橡胶本体的六个边侧都开有窄缝式应力释放槽，当联轴节承受扭矩载荷产生扭转变形时，这些槽位可以给橡胶形变提供预留空间，避免橡胶本体因形变受限产生过大的内应力，延长元件的疲劳寿命。中间的镂空结构一方面可以减轻整体重量，降低传动链路的转动惯量，减少启停过程中的惯性冲击，另一方面也能给安装对位提供观察空间，方便现场调整两轴的相对位置。在安装边界上，这类联轴元件的安装尺寸完全匹配对应规格的螺栓孔距，安装时不需要额外加工定制连接法兰，只要对接两端的法兰盘孔位和该元件的六个孔位对齐，穿入锁紧螺栓按对角顺序逐步拧紧即可，不需要复杂的专用工装。实际选型时需要根据传递的额定扭矩、两轴允许的最大偏移量、

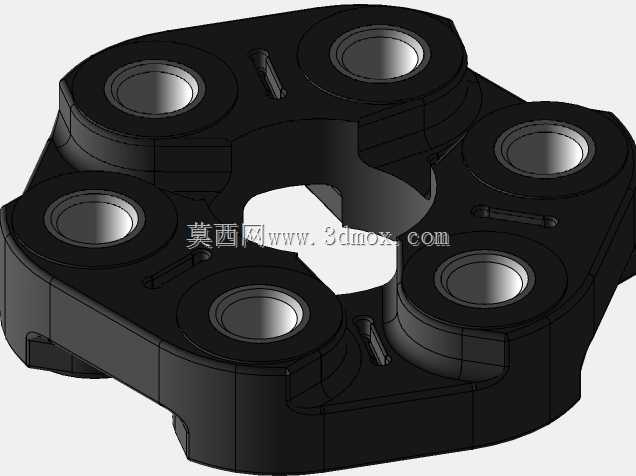

　　工作环境的温度范围来匹配对应的橡胶硬度，通常邵氏硬度适中的橡胶材质可以兼顾缓冲性能与扭矩传递能力，硬度过高会降低缓冲减震效果，硬度过低则容易在大扭矩下出现过度形变导致传动精度不足。和金属弹性元件的联轴器相比，这类橡胶联轴结构的阻尼特性更好，能有效抑制传动链路的共振问题，运行过程中不需要额外润滑，后期维护成本极低，只需要定期检查橡胶本体是否出现老化裂纹、孔位是否出现异常磨损即可。在三维建模过程中，这类零件需要重点处理橡胶本体与内嵌金属衬套的配合关系，金属衬套的外径与橡胶安装孔的内径要保持合理的过盈量，保证衬套在长期运行中不会出现松脱转动；应力释放槽的位置与深度需要结合橡胶形变的有限元分析结果调整，

　　确保槽位端部不会出现应力集中导致的开裂；六个安装孔的位置度公差需要严格控制，保证和对接法兰的孔位完全匹配，避免安装时出现螺栓强行穿入导致的额外装配应力。这类联轴结构在实际运行中，当传动链路出现瞬时过载时，橡胶本体可以先产生微量形变吸收冲击能量，极端情况下橡胶件先发生失效，能保护后端的电机、减速器等核心传动部件不被损坏，相当于在传动链路中设置了一道低成本的过载保护屏障。针对不同的使用场景，还可以调整橡胶的配方，比如在有油污的工况下使用耐油橡胶材质，在户外低温环境下使用耐低温橡胶，在有腐蚀介质的环境下选用耐腐橡胶配方，适配不同的工业应用场景。
