汽车液压制动刹车踏板总成结构设计

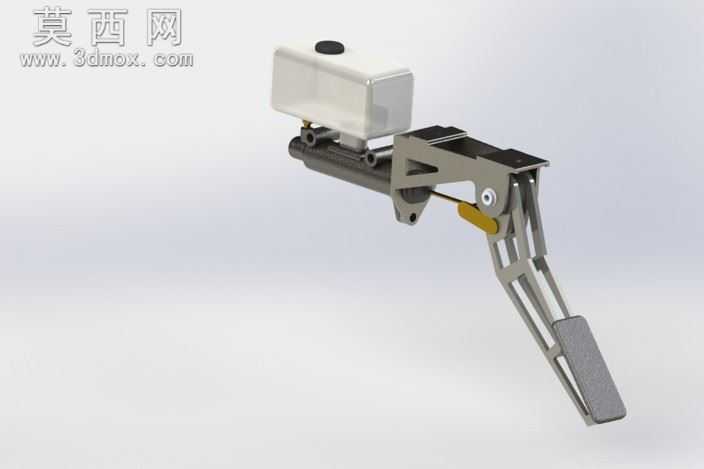

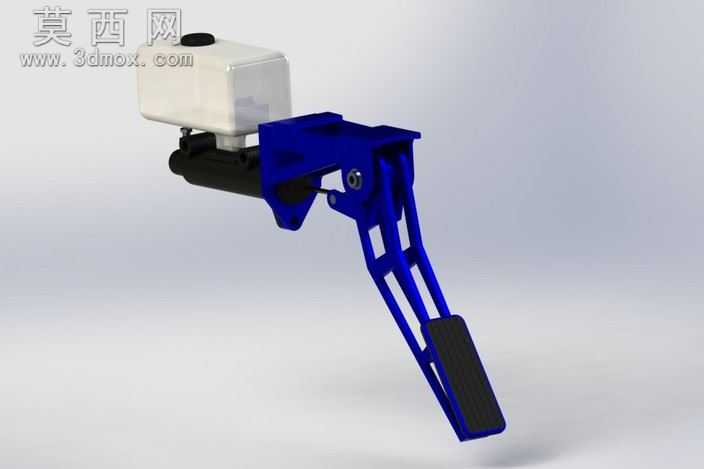

本作品为汽车液压制动系统配套的刹车踏板总成三维设计，完整还原了踏板操纵机构与制动主缸的集成结构，建模过程严格遵循汽车制动系统的实际设计规范，对每一处装配关系都做了精准还原。建模阶段先从踏板臂的受力结构入手，采用钣金折弯特征构建踏板臂的镂空支撑结构，既保证了踩踏受力时的结构强度，又通过镂空设计实现了部件轻量化，踏板表面的防滑纹理采用阵列凸台特征制作，还原了实车踏板的防滑触感设计。与踏板臂铰接的制动主缸部分，分别构建了缸体、储液壶、活塞推杆、回位弹簧等核心部件，储液壶采用半透明材质渲染，可直观展示内部储液腔的结构形态，壶盖的密封卡扣、液位标识结构都做了细节还原；主缸缸体采用金属磨砂材质渲染，表面的安装固定孔位、油道接口都按照实际液压主缸的尺寸比例建模，活塞与踏板臂连接的铰接销轴做了限位结构设计，黄色的推杆防尘套采用柔性橡胶材质渲染，还原了部件的实际材质特性。整个总成的铰接运动副都按照实际装配关系做了约束设置，可模拟踏板踩下时推动主缸活塞建立液压的运动过程，踏板的初始角度、最大踩踏行程都参考乘用车辆的人机工程参数设定，保证操纵行程符合实际驾驶的踩踏习惯。设计过程中充分考虑了部件的装配工艺性，所有固定支架的安装孔位都预留了标准紧固件的装配空间，踏板臂与主缸的连接位置做了加强筋结构，避免长期踩踏出现结构变形，后续还可拓展补充主缸内部活塞、密封件等细节结构，完善整个制动主缸的内部构造展示。该模型可用于汽车制动系统的教学演示、结构原理讲解，也可作为整车设计中制动操纵部分的参考模型，帮助设计人员理解液压制动踏板总成的布局逻辑与受力传递路径。
