HVAC系统用乳头螺旋连接管道设计

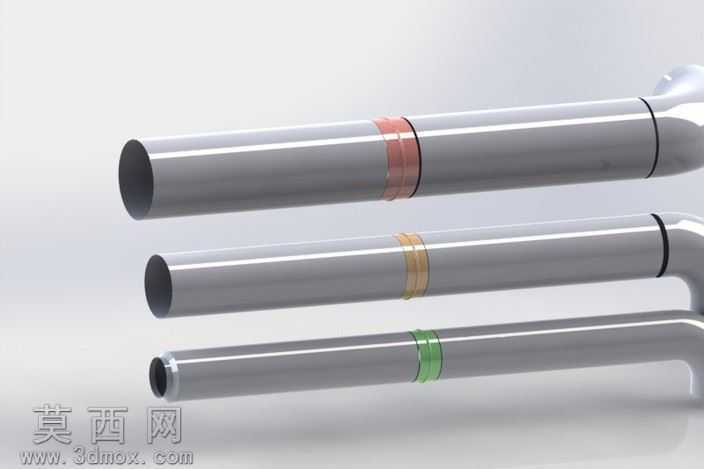

本作品为适配HVAC暖通空调系统的乳头螺旋连接管道三维建模成果，建模过程依托参数化设计逻辑完成，可适配DriveWorksXpress工具实现快速规格衍生，覆盖MDM-100、125、160、200、250、315、355、400、450毫米全系列公称管径尺寸，满足不同暖通场景的管路布设需求。建模阶段首先梳理乳头螺旋管的核心结构特征：管道主体为等径空心圆柱结构，两端采用标准化乳头式插接结构，搭配螺旋锁紧环实现管路的快速密封连接，建模时严格遵循暖通管路的尺寸公差规范，对管道壁厚、插接段长度、螺旋锁紧环的配合间隙做了精准参数约束，确保不同规格模型的结构一致性与装配适配性。材质与渲染环节针对金属管路的视觉特性做了精细化调校：管道主体赋予镀铬金属材质，调整反射粗糙度参数模拟不锈钢管材的哑光金属质感，还原真实金属表面的环境反射与光影过渡效果；三款不同规格的锁紧环分别赋予红铜、黄铜、绿色密封涂层材质，通过区分材质色彩清晰标识不同管径的锁紧配件，同时对锁紧环表面的滚花防滑纹理做了凹凸贴图处理，强化零件的细节真实感；场景布光采用三点布光方案，主光源模拟柔光箱效果打亮管道主体轮廓，辅光源补全暗部细节避免金属死黑，环境光添加微弱HDR环境反射，让金属表面的反光更具层次，最终渲染图清晰呈现管道的装配关系与材质质感。结构设计上充分考虑HVAC系统的使用需求，管道内壁做光滑处理减少风阻与流体阻力，螺旋锁紧结构采用快拆式设计无需额外焊接或法兰固定，可大幅提升现场管路安装效率，乳头插接段预留密封件安装位，可搭配橡胶密封圈实现管路的气密性连接，适配采暖、通风、空调系统的低压流体输送需求。整体建模逻辑遵循工业零部件的标准化设计思路，所有特征参数可编辑调整，既可以作为暖通管路设计的选型参考模型，也可用于装配干涉校验、施工方案模拟等场景，模型细节完整，结构逻辑清晰，还原了乳头螺旋管的真实工业属性与使用特性。
