十二角套筒头精密三维结构设计

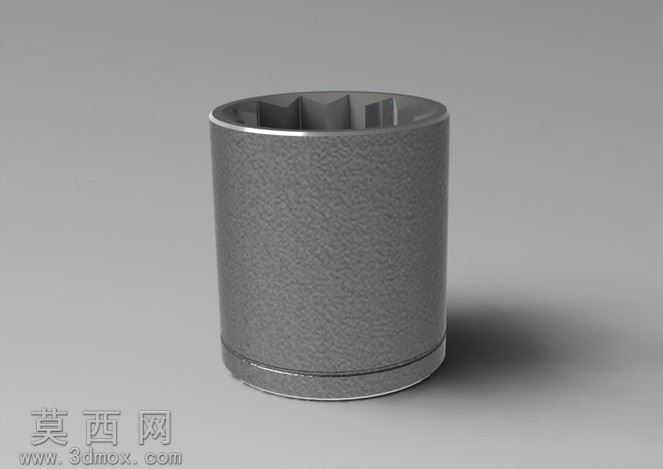

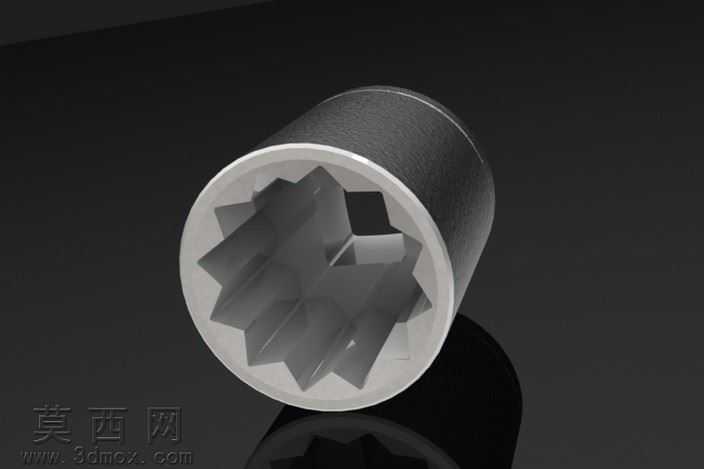

本作品为十二角套筒头的三维参数化建模成果，建模阶段采用主流三维机械设计软件完成全参数化草图绘制，首先以套筒的中心轴线为基准绘制端面轮廓草图，精准勾勒出外圆柱面的圆形轮廓与内孔十二角花键的齿形轮廓，通过拉伸凸台命令生成套筒的主体基体，再对内外棱边添加符合工业制造标准的倒角与圆角特征，避免应力集中的同时还原真实产品的加工细节。材质设置阶段，将套筒外表面赋予哑光磨砂铬钒钢材质，调整材质的粗糙度、金属度参数还原热处理后发黑磨砂的金属质感，内孔十二角工作面赋予精磨亮面金属材质，通过调整反射率、高光参数呈现机加工后光滑平整的工作面状态，端面边缘添加亮面镀铬材质效果，还原真实套筒产品的表面处理工艺细节。渲染阶段采用三点布光方案，主光源从斜上方45度投射突出套筒的立体轮廓与内孔齿形结构，辅光源从侧方补光弱化暗部死黑区域，轮廓光从后方勾勒套筒的圆柱外轮廓，搭配深色哑光地面与柔和的环境反射效果，让套筒的金属质感与结构细节得到充分展现。结构设计上，该套筒头的内十二角结构可同时适配六角头螺栓与十二角头螺栓，相比普通六角套筒拥有更多的啮合受力点，能够在狭小空间内以更小的转动角度完成紧固件的拆装作业，外圆柱面的滚花纹理设计可提升手动拧动时的摩擦力，整体壁厚经过力学仿真校核，能够承受额定扭矩下的载荷而不发生开裂、滑齿问题，建模过程中所有尺寸参数均参照通用五金工具的行业标准设定，可直接用于产品结构验证、装配干涉检查、生产工艺参考等场景，模型的特征树保留完整的建模步骤，可根据不同的规格需求快速修改尺寸参数生成对应规格的套筒模型。
