直径54.8mm柱式联轴器三维结构设计

项目分类:通用机械零部件 发布时间:2014-04-11 ID:39747
  • 直径54.8mm柱式联轴器三维结构设计
  • 直径54.8mm柱式联轴器三维结构设计
  • 直径54.8mm柱式联轴器三维结构设计

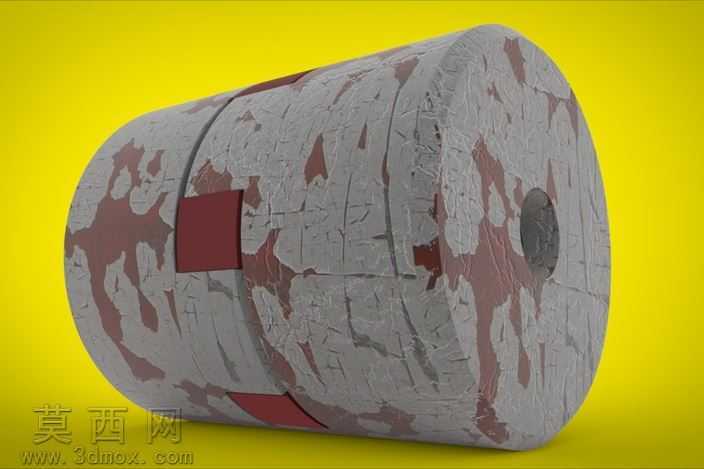

本作品为柱式联轴器三维建模作品,整体采用圆柱主体结构设计,标称直径为54.8mm,建模过程依托主流三维CAD软件完成,从结构草图绘制阶段就严格遵循机械传动件的尺寸规范,先绘制中心轴孔的基准截面,通过拉伸命令生成基础圆柱基体,再依次完成周向定位槽、嵌装卡位的特征构建,每一处结构尺寸都经过参数化约束,确保装配公差符合通用机械传动的配合要求。材质渲染阶段,主体金属部分采用做旧锈蚀质感的材质表现,还原长期服役工况下联轴器表面的氧化层、漆层剥落效果,表面的裂纹纹理、红褐锈迹与灰底漆层的过渡通过多层材质贴图叠加实现,搭配高反光的黄色背景打光,突出圆柱曲面的光影转折,让金属件的厚重质感得到充分展现;嵌装的定位块采用哑光深红工程塑料材质,与主体金属材质形成明确的视觉区分,清晰展现部件的装配层次。结构设计上,中心通孔用于适配对接传动轴,周向分布的矩形卡位用于嵌入弹性缓冲块,可在传动过程中补偿两轴的径向、角向偏移,降低传动冲击,分段式的柱体结构可实现两半联轴器的快速对接装配,无需复杂的专用工装即可完成安装拆卸,适用于中小扭矩的传动场景。建模过程中对所有棱边都做了符合工艺要求的微小倒角处理,避免锐边应力集中,同时还原了实际加工生产中的工艺细节,模型的各特征均可直接导出用于工程图生成,也可导入仿真软件完成传动工况的受力分析,为后续的实物加工、装配验证提供完整的三维数字模型支撑。
