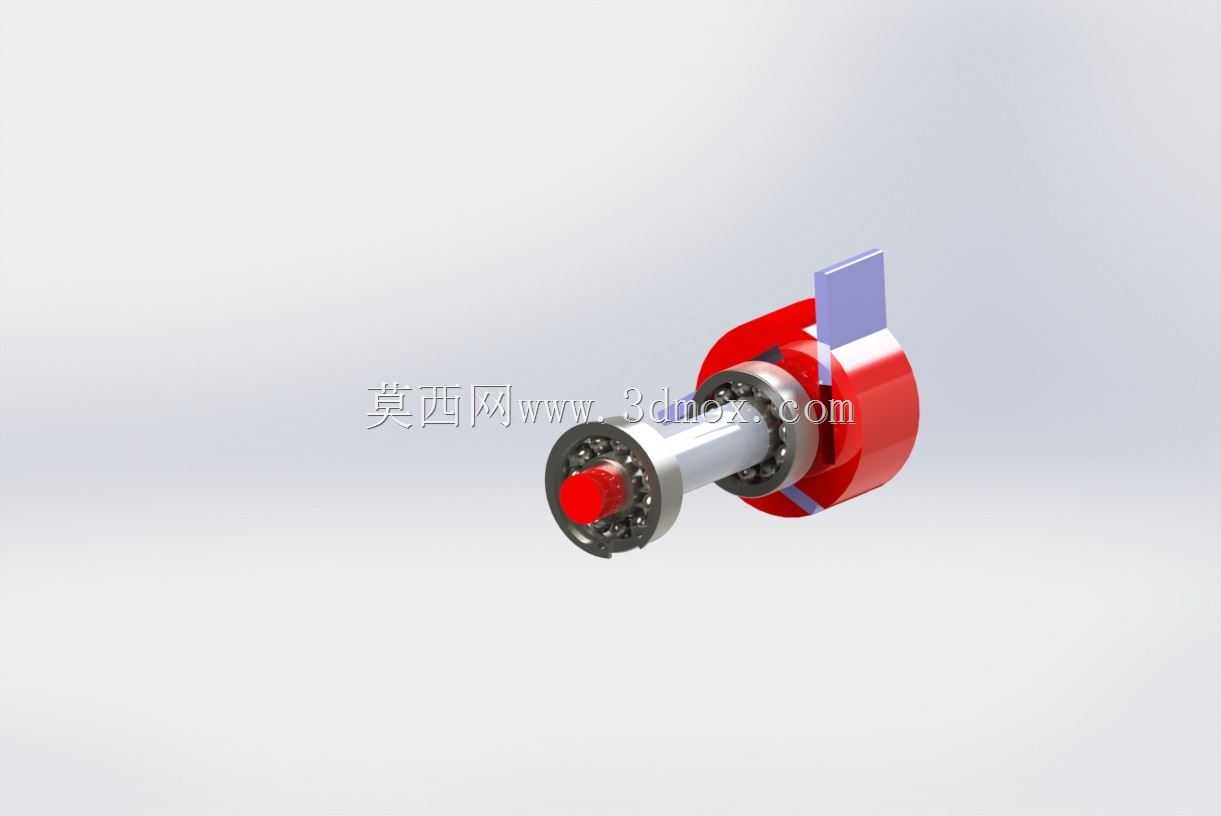

带轴承支撑的同轴旋转调色输出机构

　　该结构主要应用于多色流体混合输出的作业场景，常见于小型涂装设备、调色分装装置、多通道点胶工位的末端执行端，核心作用是在固定端接入多路不同色料的前提下，保证旋转输出端持续导通各流道，不会因为输出端的角度调整出现管路缠绕、流道断连的问题。从实际使用场景来看，这类结构往往安装在需要频繁调整出料角度的工位上，比如手持调色喷枪的旋转接驳位置、自动化调色设备的出料摆臂关节处，作业过程中输出端需要跟随作业轨迹反复偏转，固定端则连接储料管路保持静止，结构内部的密封与支撑设计直接决定了设备运行的稳定性。

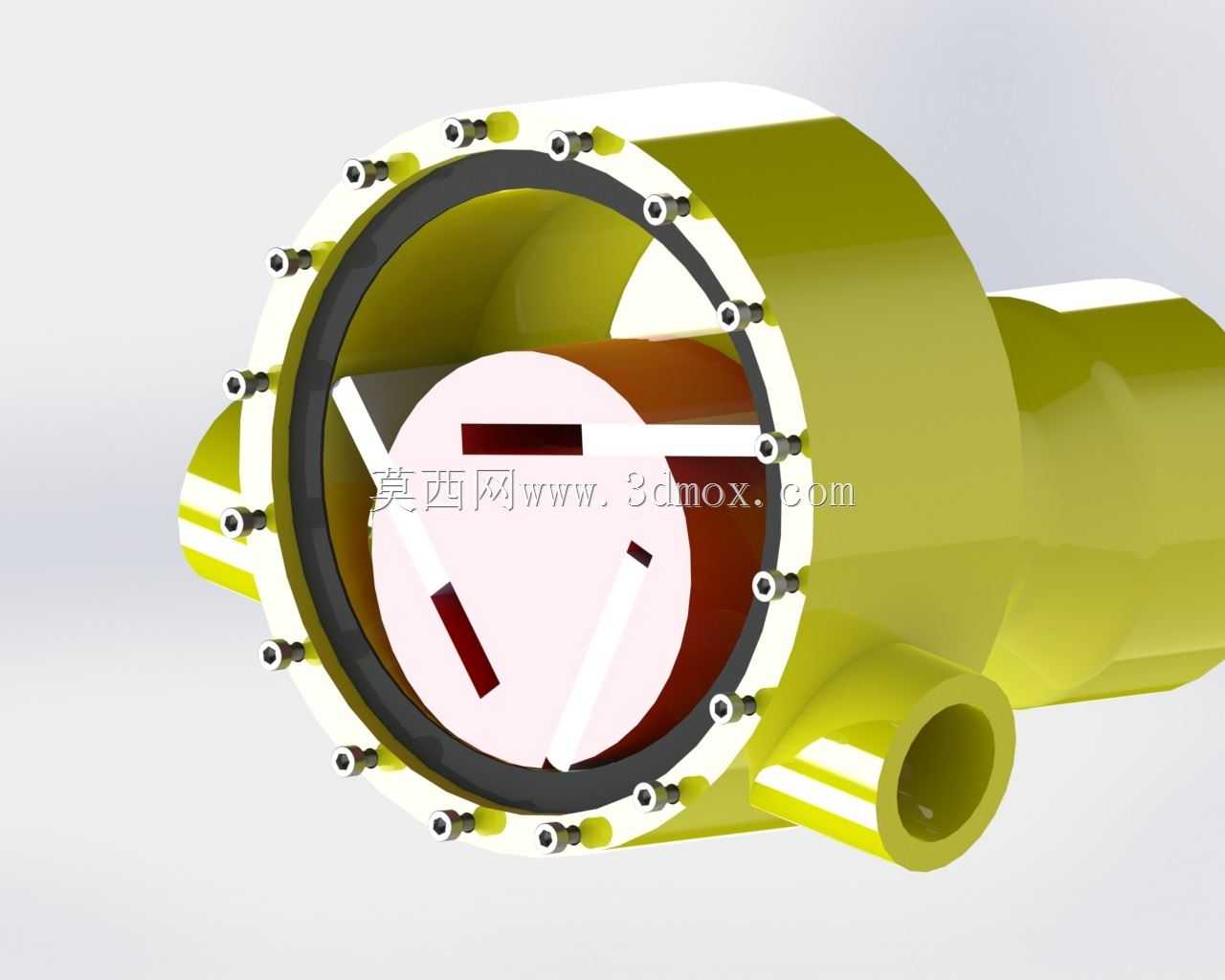

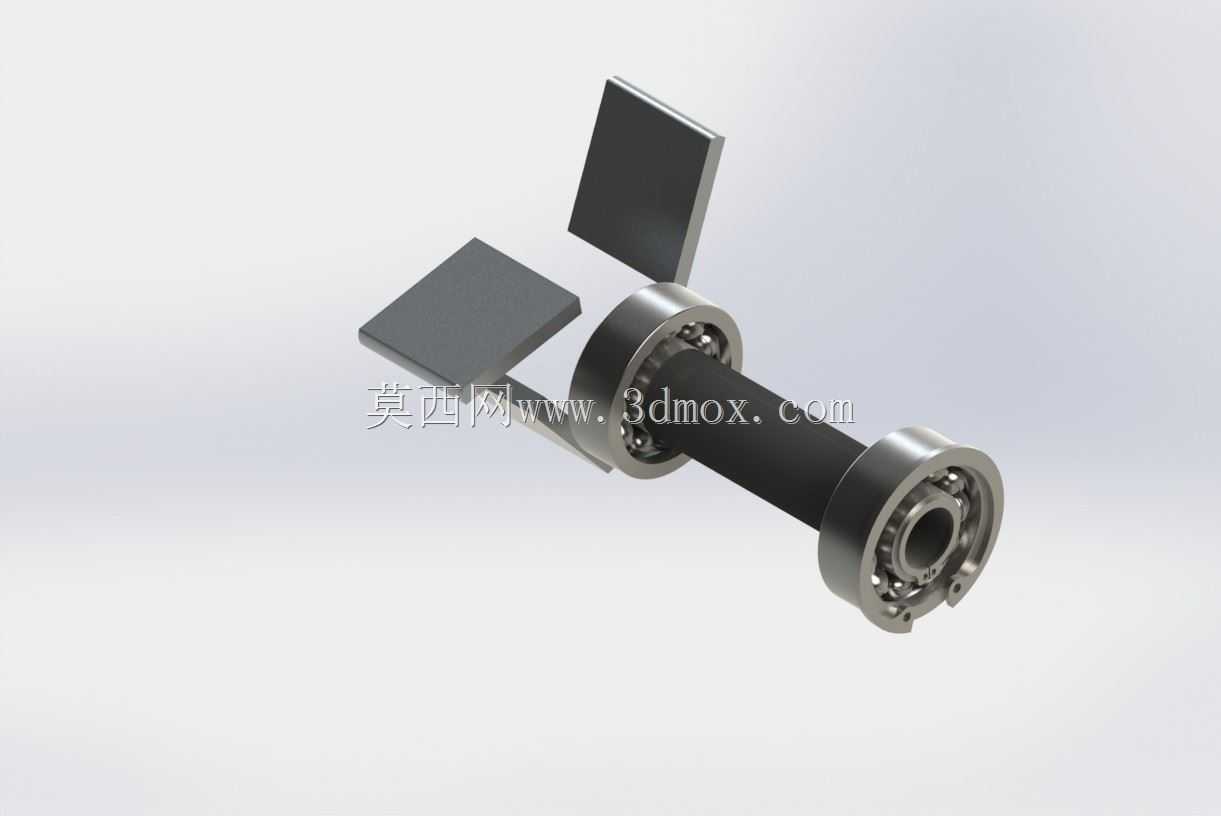

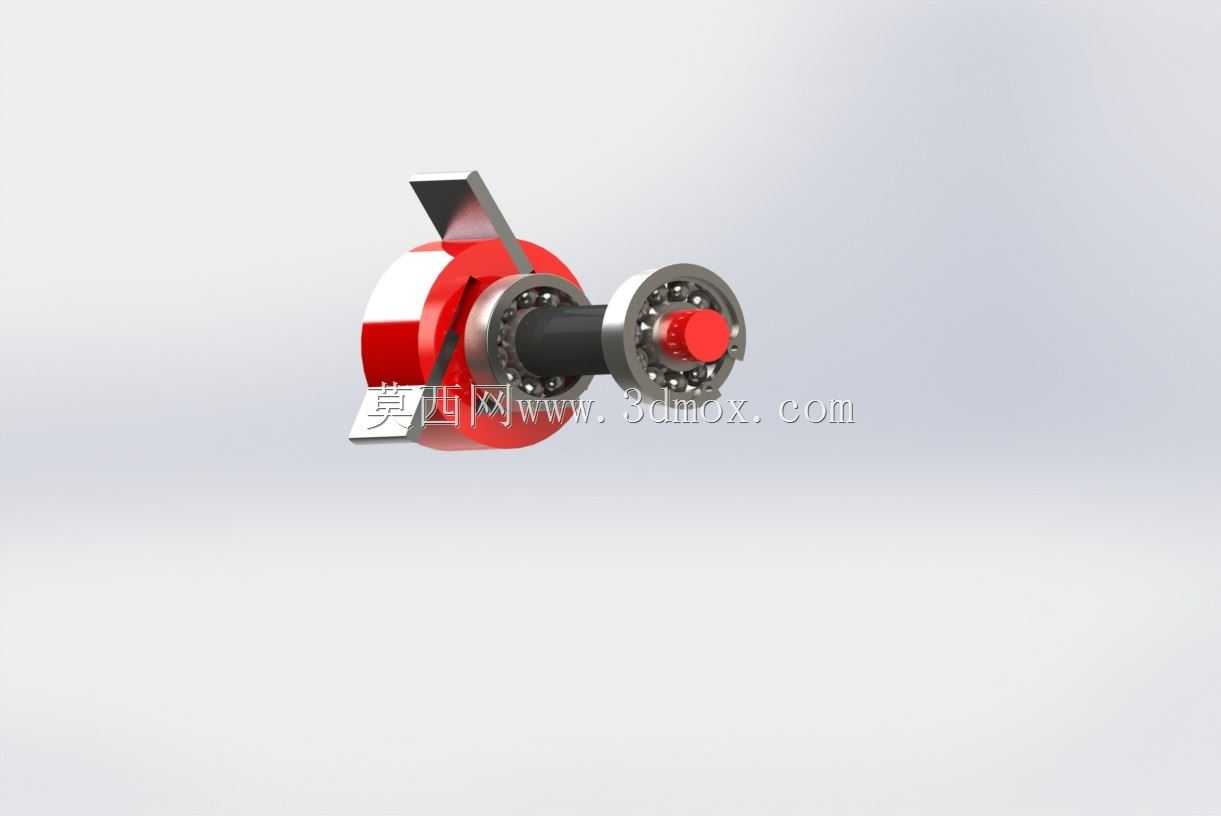

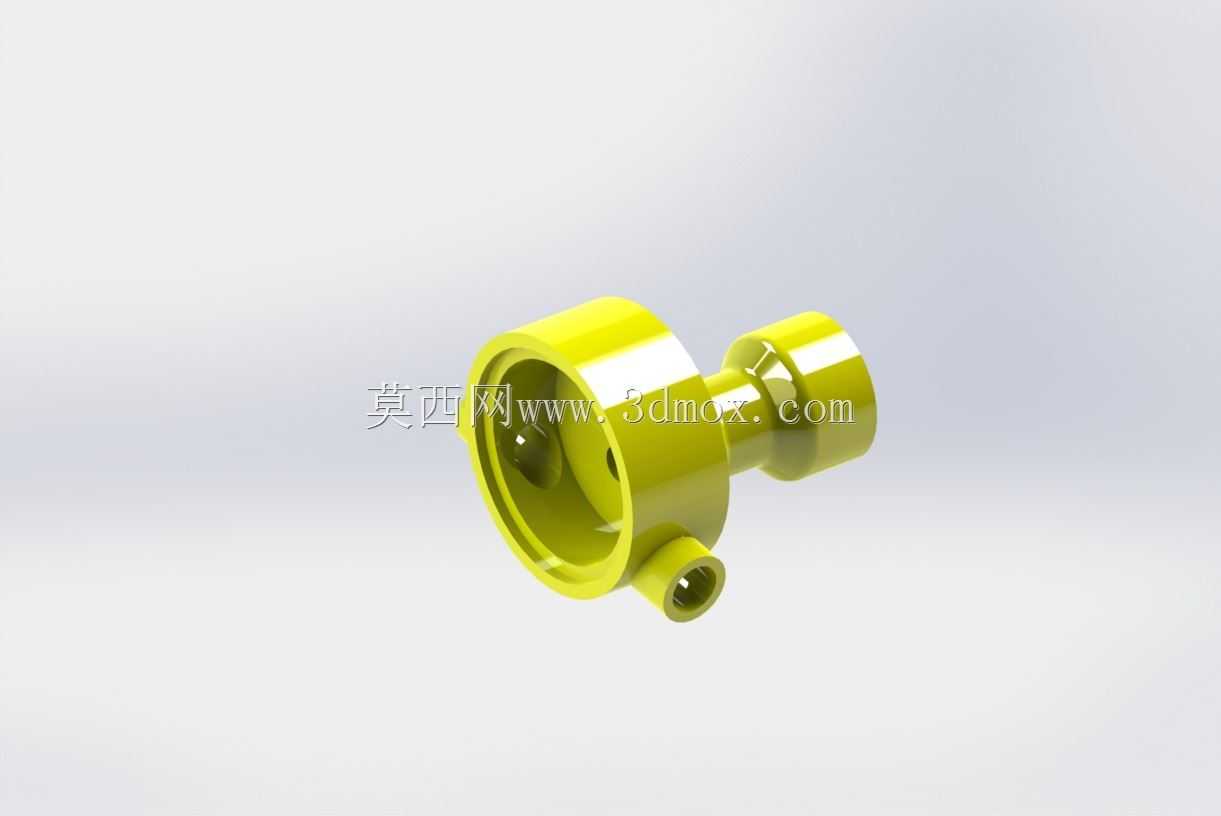

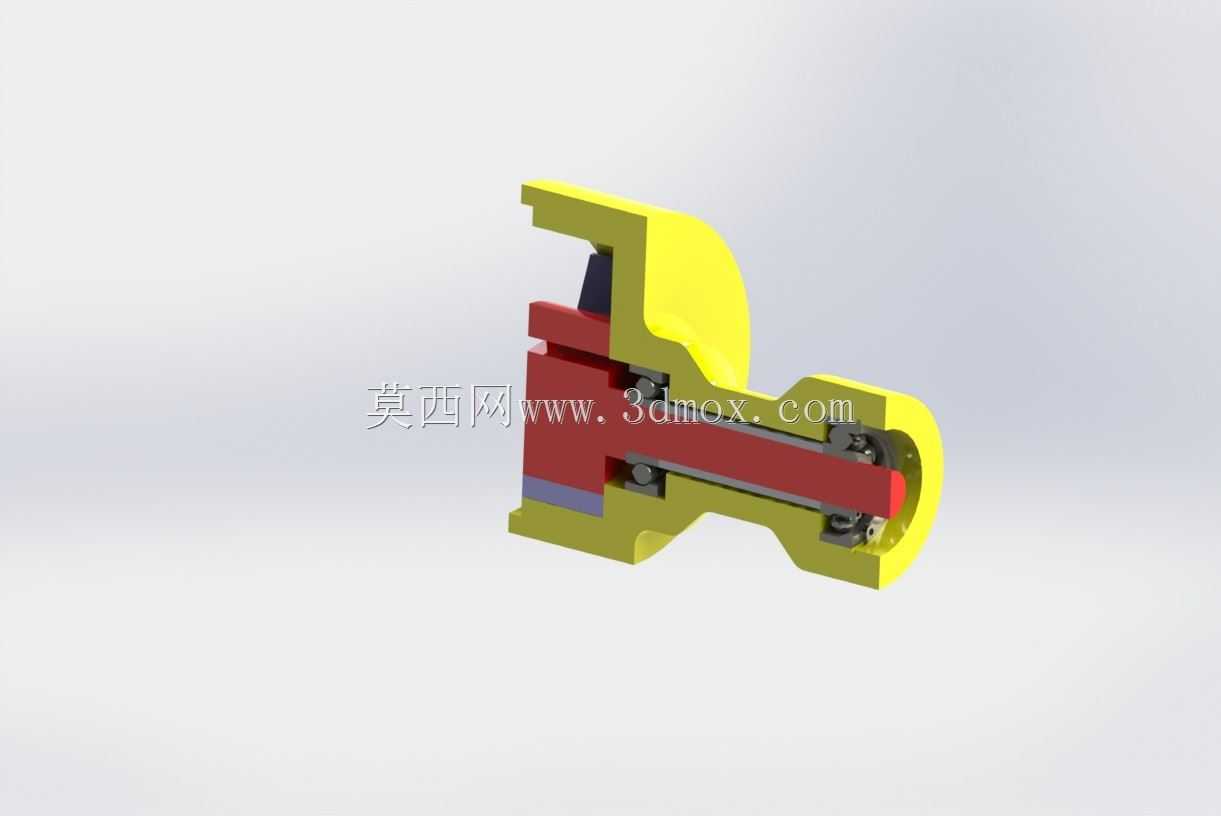

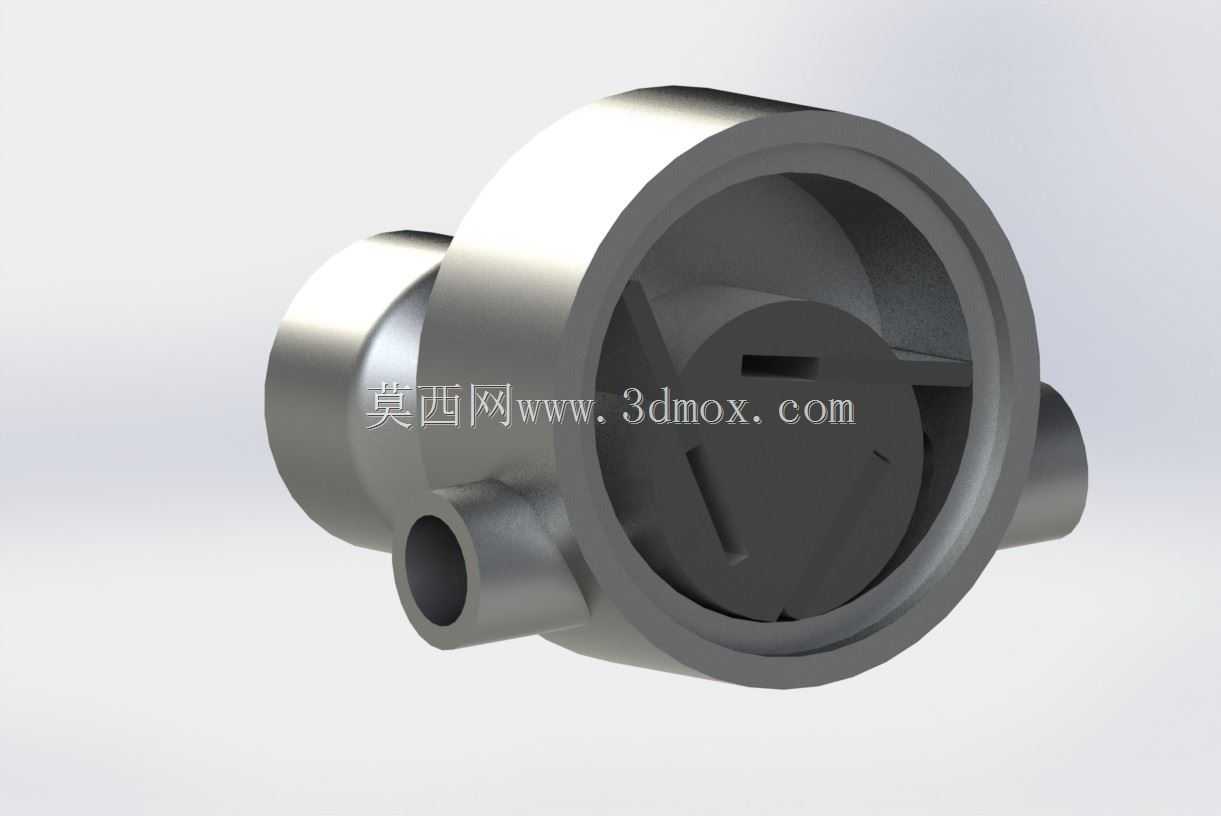

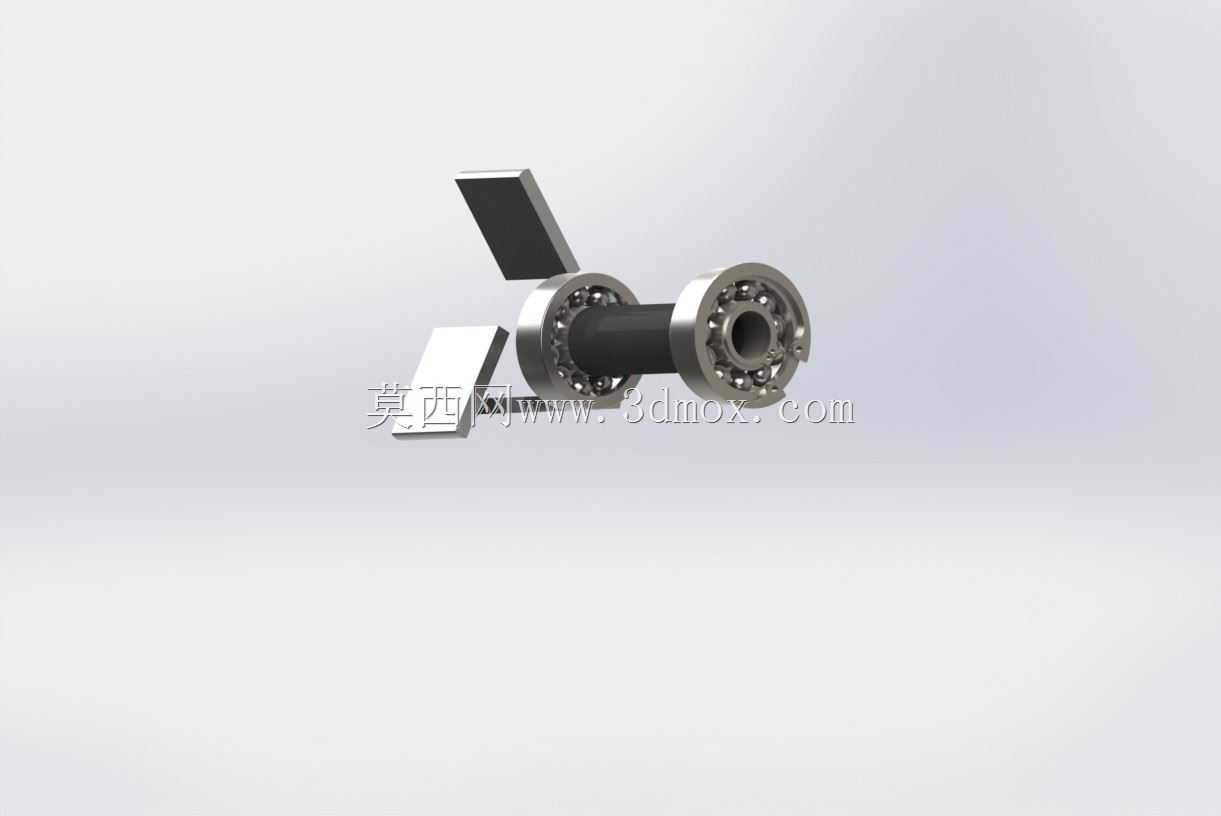

　　从功能特性上看，该结构采用同轴嵌套的流道设计，不同色料的输送通道沿轴向分层布置，互不连通，每一路流道都对应独立的密封副，避免不同色料在结构内部出现串色混料的问题。支撑部分采用双轴承跨距布置，两个滚动轴承分别安装在结构的两端位置，既可以承受输出端旋转过程中的径向载荷，也能抵消部分管路拉扯带来的轴向力，保证旋转过程的同轴度，避免转动时出现卡滞、密封偏磨的问题。外壳采用分体式装配设计，两端的端盖通过止口定位压紧轴承外圈，装配时可以通过调整端盖的压紧量控制轴承的预紧间隙，既保证转动顺滑无旷量，也不会因为预紧力过大导致轴承温升过快。

　　设计思路上，该结构优先保证流道的密封性与旋转的可靠性，流道的密封件采用耐磨弹性材质，密封接触面做了高光洁度处理，降低旋转过程中的密封磨损速率，延长维护周期。内部的流道隔板与芯轴采用一体化加工结构，减少装配接缝带来的泄漏风险，每一路流道的通径根据色料的输送流量做匹配设计，避免流道过窄导致色料输送阻力过大，也不会因为流道过大导致结构整体尺寸冗余。结构的进出料接口位置做了标准管螺纹适配设计，可以直接对接常规的流体输送管路，不需要额外加工转换接头，降低现场安装的适配成本。

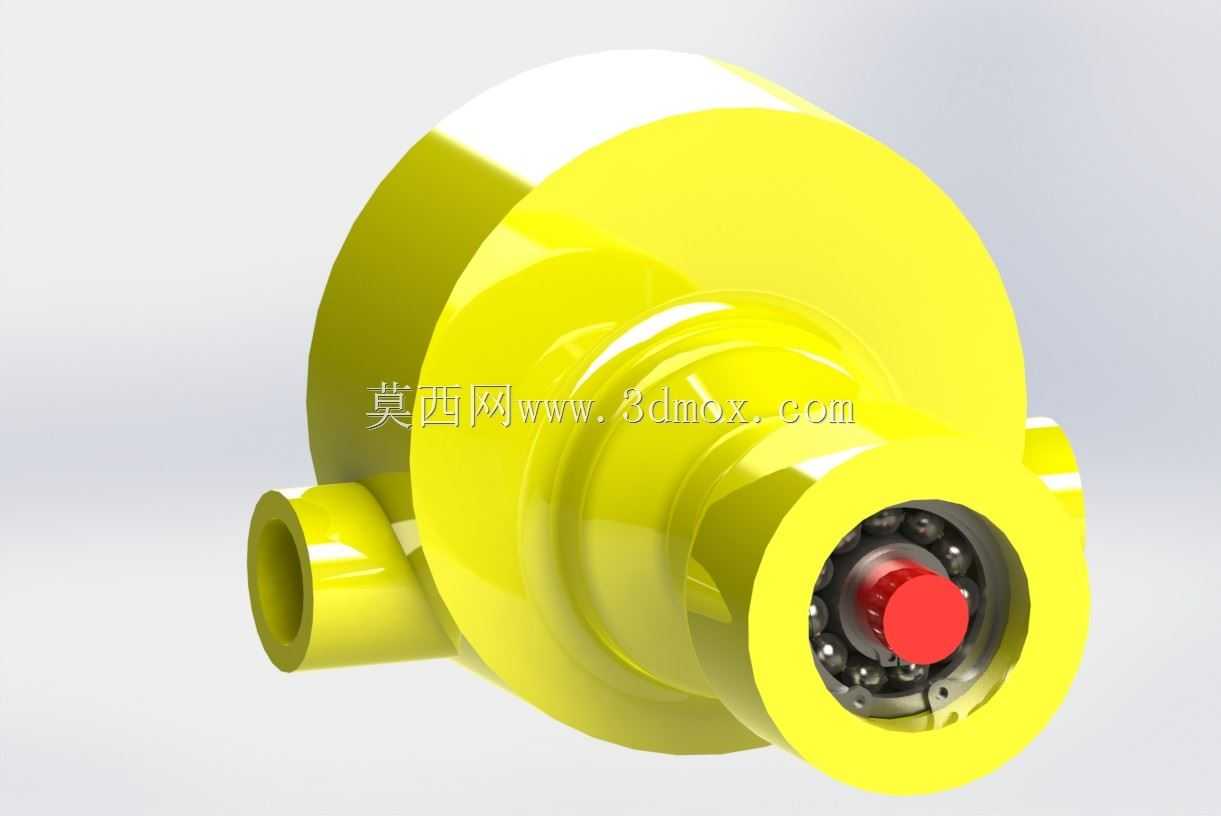

　　从安装边界来看，该结构整体为回转体构型，最大外轮廓位于中部的外壳位置，安装时需要预留足够的旋转空间，避免输出端转动时与周边的工装、机架发生干涉。固定端的安装面设置在结构的尾部，采用法兰式安装定位，安装孔位沿圆周均布，安装时需要保证固定端的安装面与旋转轴线垂直，避免安装偏斜导致轴承承受额外的倾覆力矩，加速轴承与密封件的磨损。输出端的接口位于结构的前端，可对接不同规格的出料喷嘴，安装时需要注意输出端的连接长度不能超出轴承的支撑跨距范围，避免过长的输出附件导致悬臂载荷过大，影响旋转精度。日常维护过程中，可通过两端的注油孔向轴承位置补充润滑脂，不需要完全拆解结构即可完成保养作业，密封件磨损后也可以通过拆开端盖直接更换，降低后期维护的拆装工作量。
