欧规插脚式便携手机电源适配器结构设计

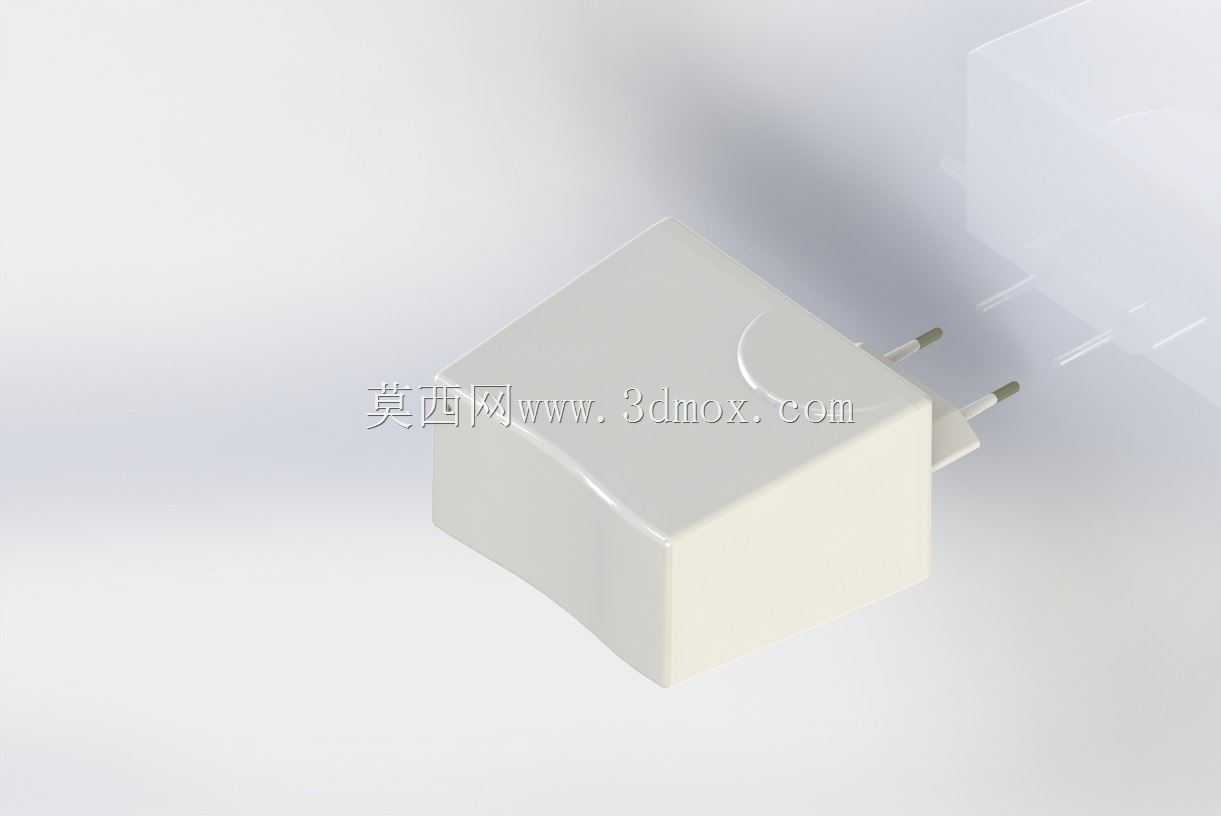

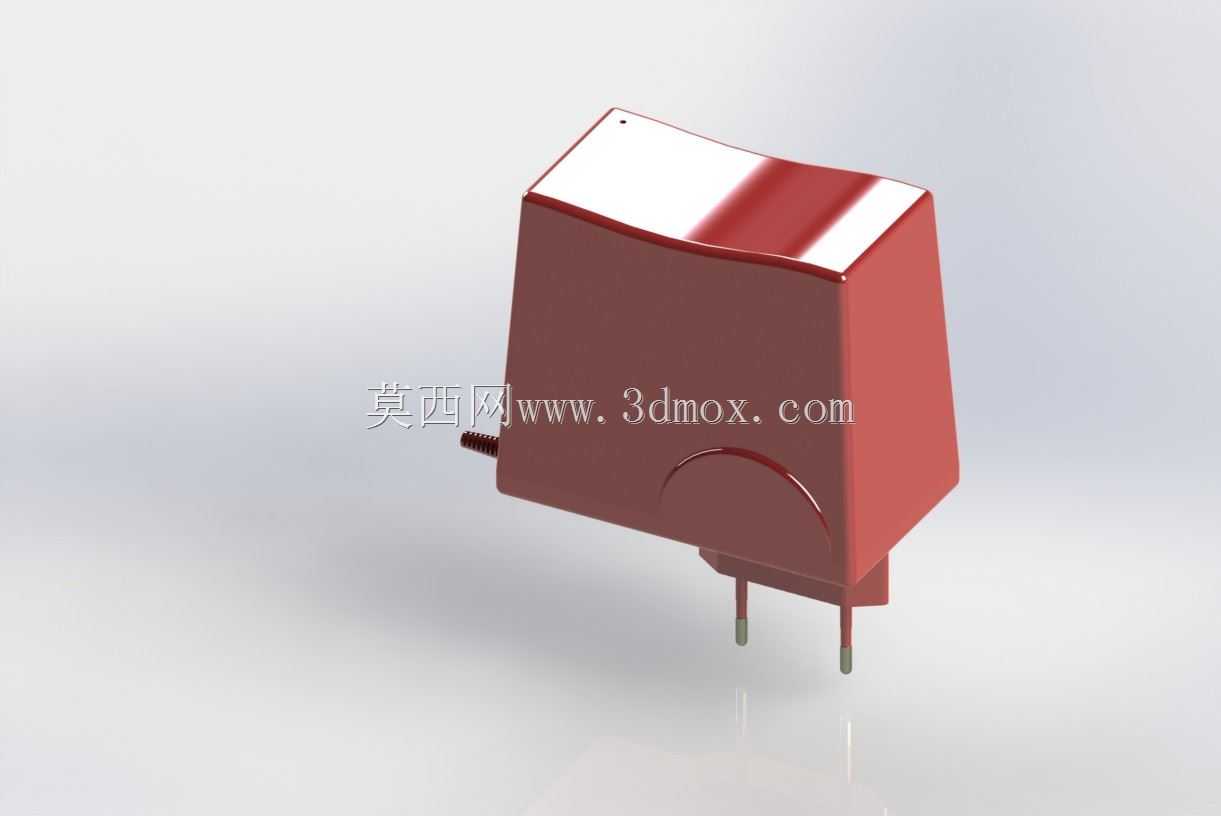

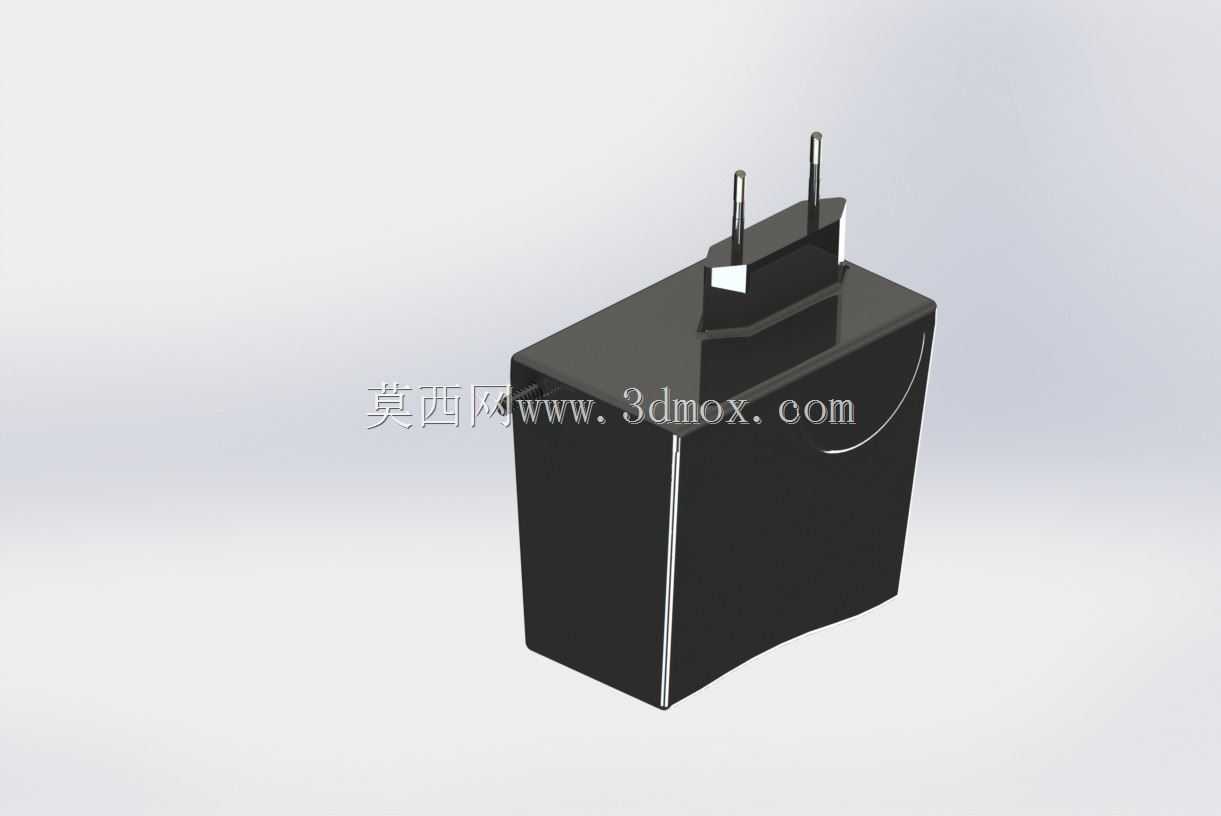

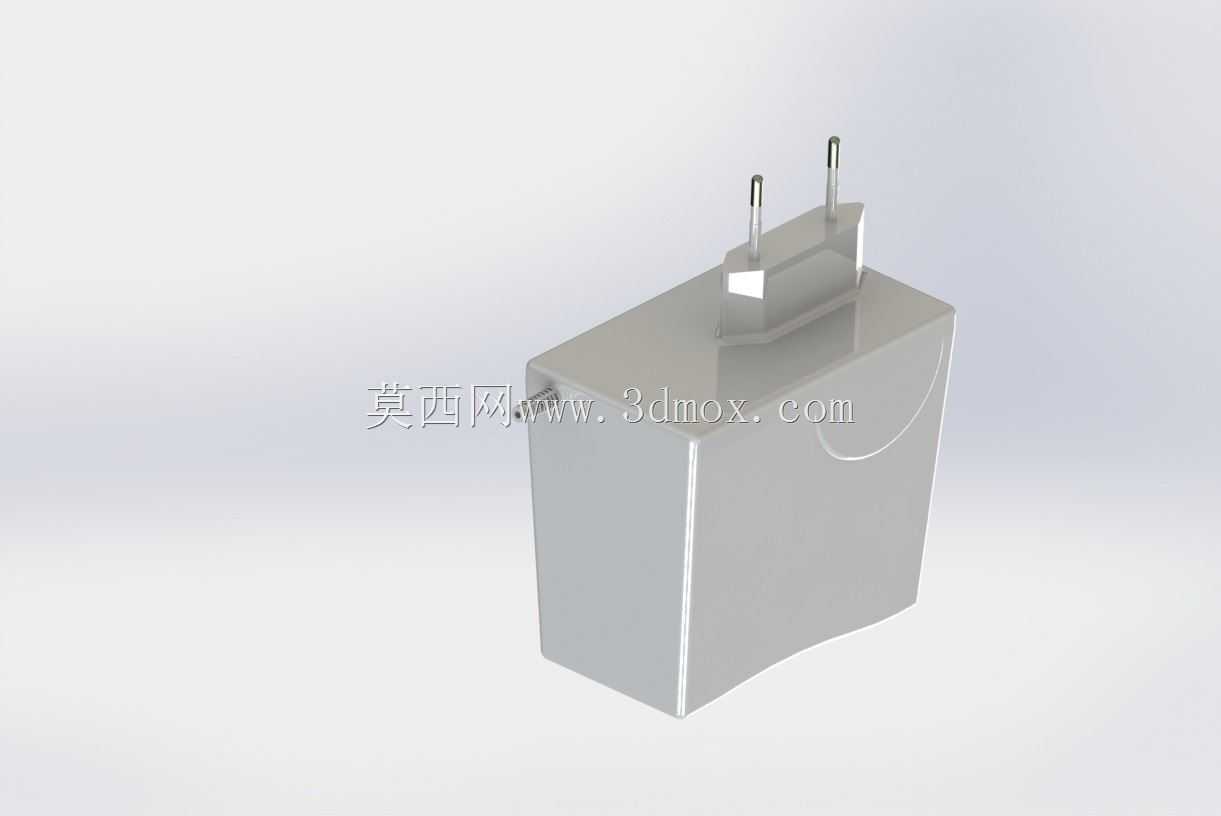

　　这款插墙式充电适配器的三维结构，核心面向民用便携电子设备的取电转换场景，日常使用中直接对接欧盟标准的墙面市电插座，无需额外连接线材即可完成市电到低压直流的转换输出，给手机、小型数码外设提供稳定的充电输入。从结构设计逻辑来看，整体采用方正弧边的壳体造型，首先是考虑插墙使用时的空间占用，方正轮廓能贴合墙面插座周边的安装边界，弧边过渡则避免日常插拔时的锐边磕碰，同时壳体的合模线设置在侧面居中位置，既方便超声焊接工序的定位，也能减少日常使用中缝隙积灰的概率。插脚部分采用固定式欧规双圆柱插脚设计，插脚的中心距、伸出长度完全匹配CE认证对应的插座尺寸要求，插脚根部与壳体内部的高压区做了隔离挡墙设计，避免插拔时的电弧窜入低压输出区域，

　　同时插脚与壳体的配合处做了止退卡位，防止多次插拔后插脚出现松动移位。壳体内部的空间划分上，高压整流区、变压区、低压稳压输出区各自做了独立的腔体分隔，既满足安规的电气间隙要求，也能让内部元器件的排布更紧凑，把整体外形尺寸控制在常规便携充电器的范围内，插墙使用时不会遮挡相邻的插座插孔。从实际使用的场景适配来看，这种一体式插墙结构不需要额外的输入电源线，用户外出携带时可以直接放在口袋或者数码包内，不会出现线材缠绕的问题，壳体表面做了细磨砂的纹理处理，日常插拔时能增加手部摩擦力，避免手滑导致插拔费力。设计过程中优先考虑了插装后的受力平衡，插脚的位置设置在壳体上部靠近重心的位置，插在墙面插座上时不会因为重心偏下导致适配器下垂松脱，

　　壳体下部的弧面收窄设计，也能给用户插拔时留出手指施力的空间，不需要额外抠住插座边缘就能顺利拔出。内部元器件的固定位都做了对应的筋位卡位，不需要额外打胶就能完成PCB板与元器件的固定，减少装配工序的同时，也能避免长期使用中元器件受震动出现移位。输出端的接口位置预留了通用USB接口的安装位，接口周边做了加厚的防撞结构，避免多次插拔数据线时接口出现开焊脱落的问题。壳体的壁厚设置在均匀的1.5mm区间，既满足注塑成型时的熔胶流动要求，不会出现缩水印、缺胶的问题，也能保证壳体的结构强度，日常从桌面高度掉落不会出现壳体开裂的情况。从安装边界来看，插脚伸出壳体的长度严格匹配欧规插座的插入深度要求，插入后壳体背面与墙面的间隙控制在1mm以内，

　　不会出现晃动间隙，整体的宽度尺寸控制在40mm以内，插入双联插座时不会干涉旁边插孔的使用，厚度方向则是在满足内部元器件排布的前提下做了减薄处理，插在墙面插座上不会过度突出，减少日常走动时误碰的概率。电气隔离部分的设计上，高压区与低压区之间的挡墙高度满足安规要求的爬电距离，插脚与内部PCB的连接采用铆接方式，比焊接的连接方式更耐插拔震动，不会出现虚焊断电的问题。壳体的合缝处做了错位止口设计，既可以提升超声焊接后的连接强度，也能防止日常使用中液体溅入壳体内部，提升使用的安全性。
