汽车散热用管翅式换热结构三维设计

　　在车载热管理系统的布局中，这类管翅式换热结构是座舱空调回路、动力单元辅助散热回路里的核心换热部件，日常装车场景覆盖乘用车主驾空调蒸发器、小型新能源车电池回路辅助散热单元，也可适配工程车辆驾驶室的空调换热段，实际运行时承担两种流体间的热量传递职能——管内走制冷介质或者冷却防冻液，外部翅片侧接触流经的空气，通过翅片拓展的换热面积把介质携带的热量快速散到空气流里，或是把空气里的热量传递给低温介质实现制冷降温。

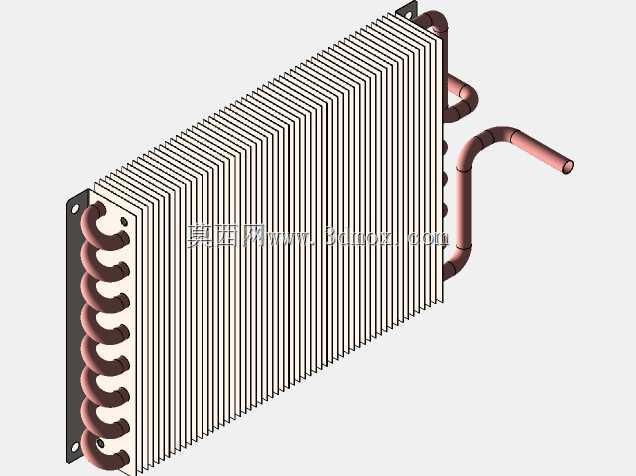

　　从结构设计逻辑来看，整个换热芯体采用错列排布的紫铜弯管配合高密度铝制翅片的组合，铜管的弯折弧度完全匹配芯体端面的安装限位，每一段直管段都穿接在翅片的预制冲孔里，翅片采用连续冲压的波纹式结构，片与片之间保持均匀的通风间隙，既保证空气流过时不会产生过大的风阻，又能最大化和空气的接触面积。设计时特意把进出液管的弯折角度设置成侧向伸出的形态，避开了芯体正面的进风区域，不会阻挡散热气流的主通路，同时管端的预留长度刚好适配车载快插接头的装配深度，不需要现场二次裁切管路。

　　安装边界方面，整个芯体的长方体轮廓规整，厚度方向控制在较薄的尺寸区间，能够塞进车辆仪表台内部、前保险杠后方的狭窄安装空间里，芯体两侧预留的固定边可以直接通过螺栓固定在对应的安装支架上，不需要额外设计转接结构。翅片的边缘做了折边强化处理，日常装配、车辆行驶产生振动时，不会出现翅片倒伏、变形堵死通风道的问题；铜管和翅片的连接位置采用胀接工艺保证紧密贴合，避免接触热阻过大影响换热效率，同时也能承受车辆运行时的持续振动，不会出现管路松脱、介质泄漏的问题。

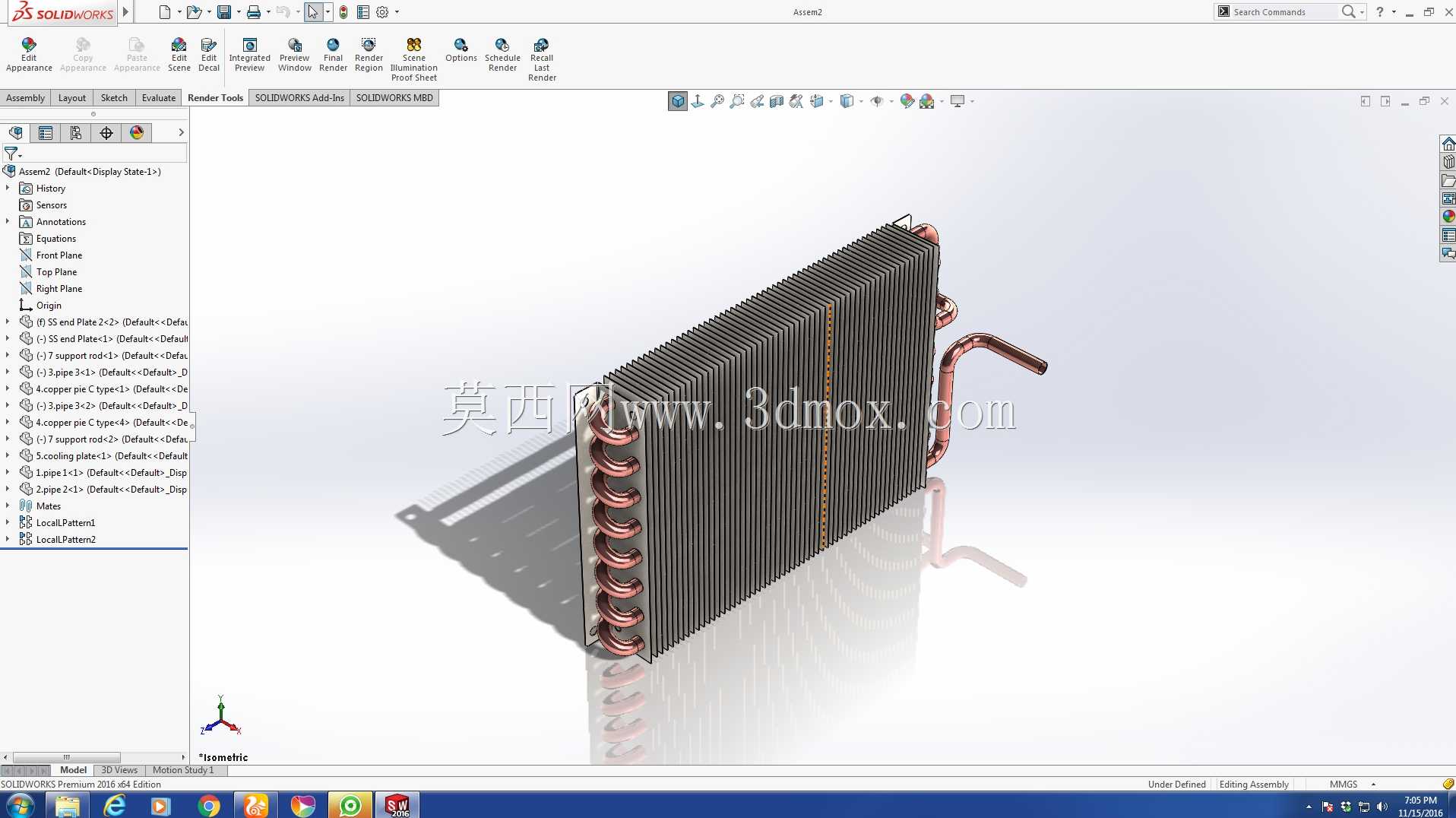

　　实际选型参考时，这类结构的换热能力和翅片密度、管路排布密度直接相关，建模时已经把翅片的片距、管路的中心距参数做了合理匹配，在常规车载风机提供的迎面风速下，就能达到设计要求的换热量，不需要额外提高风机功率来增加风量，能够兼顾换热效率和车载系统的能耗控制。整个模型的结构细节还原了实际生产中的工艺特征，包括铜管的弯折圆角、翅片的冲压纹理、进出液管的接头预留段，都和量产部件的结构保持一致，能够直接用于热管理系统的布局干涉检查、换热回路的装配模拟，也可以作为同类型换热结构设计的参考蓝本，调整管路数量、翅片尺寸就能衍生出适配不同散热功率需求的变体结构。
