工业设备箱式机架钣金结构设计

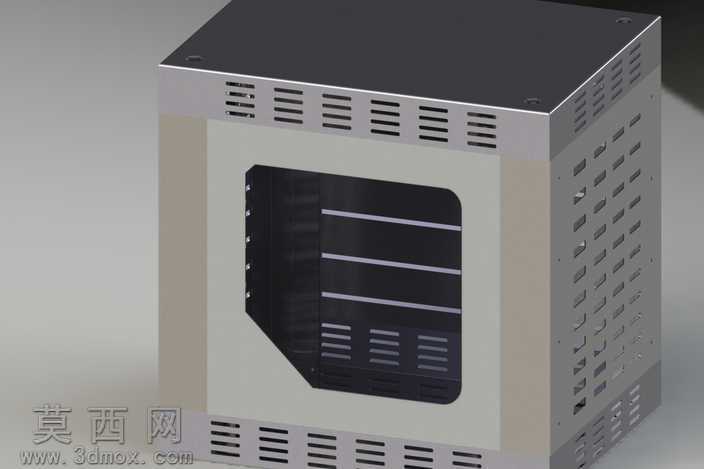

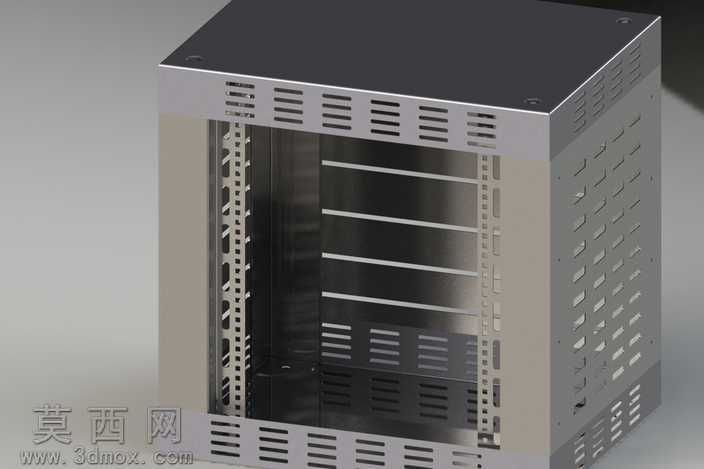

本作品为工业设备配套的箱式机架三维模型，采用SolidWorks完成全参数化建模，整体结构遵循工业设备安装防护的实用化设计逻辑，建模过程中对每一处钣金折弯、开孔、拼接结构都做了精准的尺寸约束，确保模型可直接对接生产加工的工艺要求。模型整体为立方体封闭式机架结构，主体框架采用标准钣金折弯工艺成型，外覆面板做了一体化拼接设计，顶部为平整的封闭盖板，预留了安装固定的沉头孔位，可适配顶部吊装或者上层叠装的安装需求。机架正面设置了大尺寸观察窗开口，窗口边缘做了折弯翻边强化结构，既可以安装透明防护面板观察内部元件状态，也能通过翻边结构提升前面板的结构强度，避免钣金受力变形。机架的侧面、顶部下方以及底部区域都设计了规则排列的条形通风散热孔，开孔排布遵循空气对流的散热逻辑，上下通风孔形成贯通的散热风道，可有效带走机架内部安装的工业元件运行产生的热量，同时开孔采用冲压成型工艺，边缘做了钝化处理避免划损安装线材。模型的材质渲染贴合实际工业产品的质感，主体钣金结构采用哑光银灰色金属材质模拟冷轧钢板喷塑的表面效果，正面观察窗内部采用哑光黑色材质模拟内部安装腔体的视觉效果，渲染过程中调整了金属材质的粗糙度与反光度，还原工业钣金设备真实的哑光质感，没有过度夸张的反光效果，符合工业产品的视觉特征。结构设计上充分考虑了装配合理性，各面板之间采用拼接式安装结构，预留了螺丝固定的孔位，内部预留了充足的元件安装空间，可适配工控模块、电源模块等多种工业元件的安装需求，机架的边角处做了小圆弧折弯处理，既避免尖锐边角带来的安装安全隐患，也能提升整体结构的抗形变能力。设计过程中优先兼顾结构强度与加工便利性，所有钣金折弯参数都符合常规钣金加工的工艺要求，没有特殊的异形结构，无需特殊开模即可完成生产，通风孔的尺寸与间距也经过合理规划，在保证散热效率的同时不会过度降低面板的结构强度，整体机架结构紧凑规整，可直接作为小型工业控制设备、检测设备的外壳机架使用。
