卧式多接口布埃分离设备结构设计

　　在化工、食品加工、制药等涉及多相流介质处理的生产场景中，介质内不同组分的精准分离是保障后续工序稳定运行的核心环节，布埃分离设备正是针对这类工况开发的专用分离装置，其卧式长筒的结构形态适配大流量连续化生产的管线排布需求，可直接串联在工艺管线中完成介质的在线分离作业，无需额外占用过大的竖向安装空间，尤其适合厂房层高受限、管线水平排布密集的生产车间使用。从实际功能来看，该设备主要用于完成气液、液液或者含少量固体颗粒的流体介质分离，筒体内可根据工况需求加装不同规格的内构件，比如旋流板、丝网除沫层、折流分离组件等，不同密度的介质进入筒体后，依靠流速降低、流向改变产生的重力沉降、惯性碰撞作用实现组分分离，分离后的轻相、重相分别通过对应位置的接口排出，避免不同组分介质串流影响后续工艺参数稳定性。

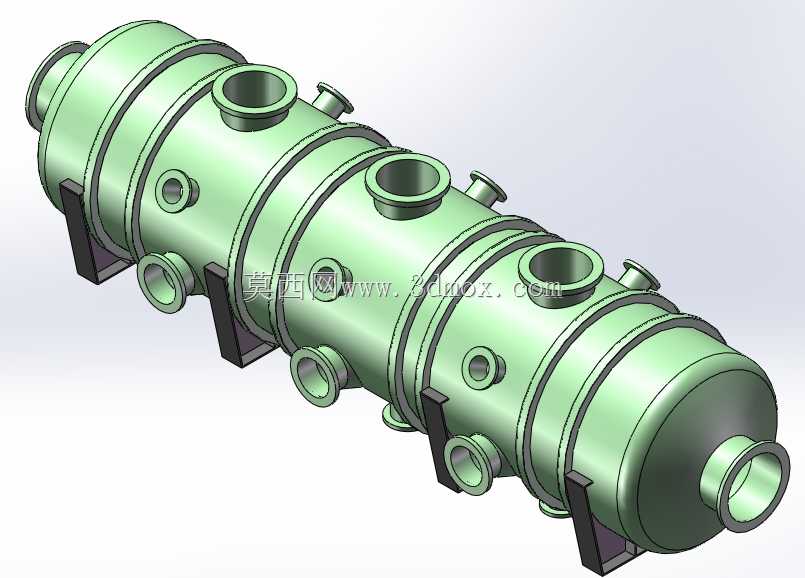

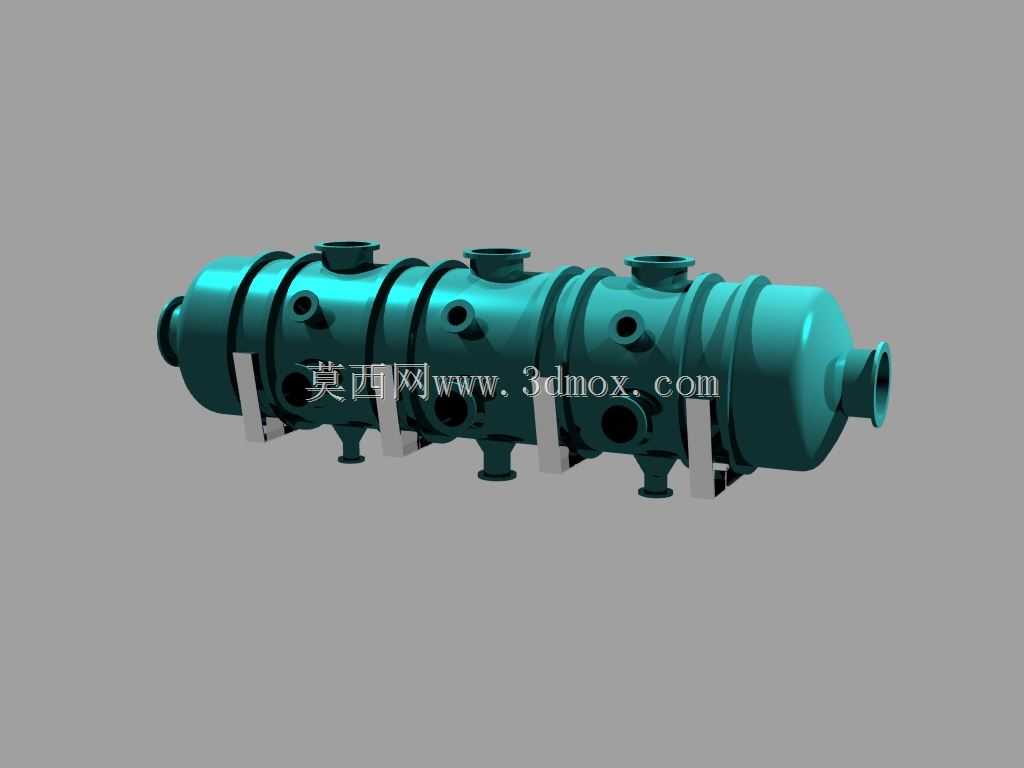

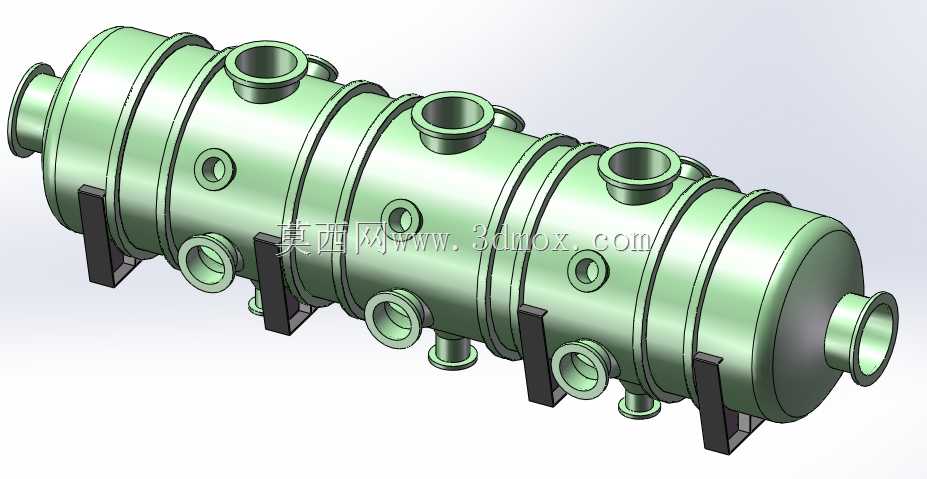

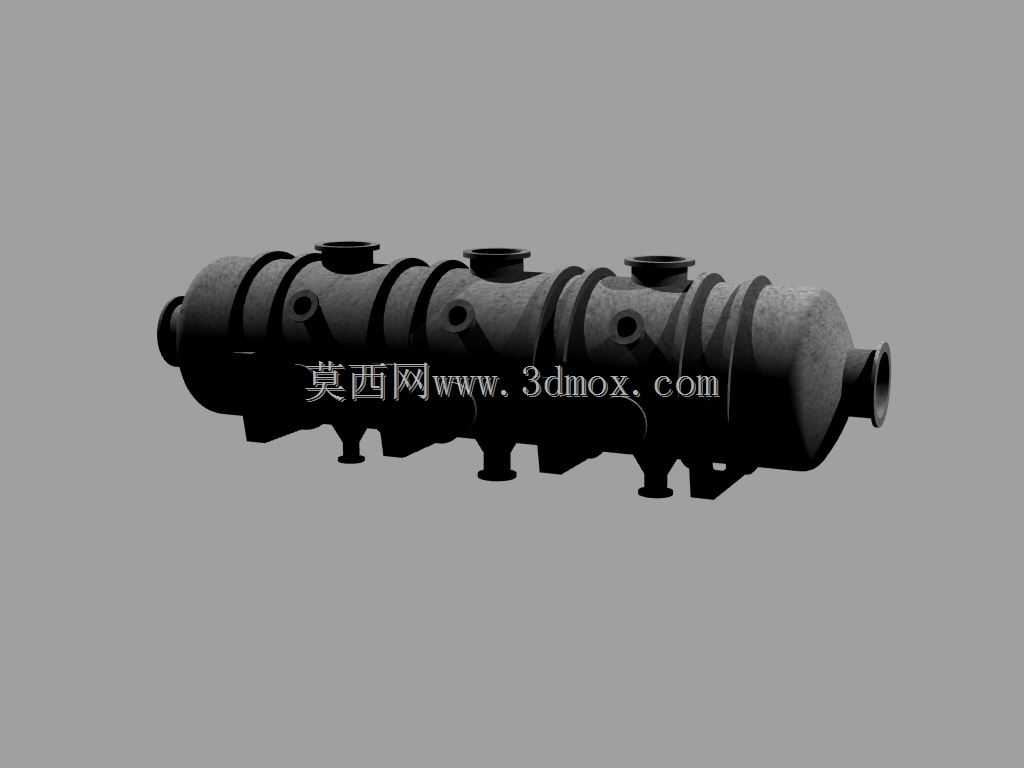

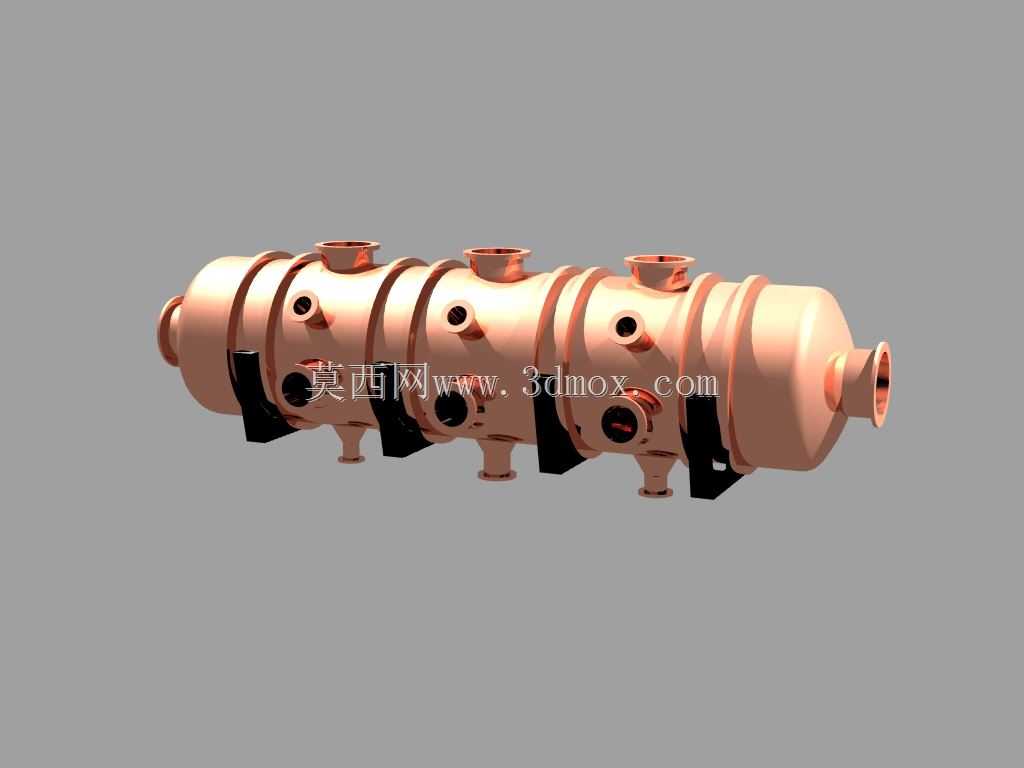

　　从结构设计思路来看，整体采用等径卧式圆筒搭配两端标准椭圆封头的结构形式，这种结构的承压性能优异，筒体环向应力分布均匀，可适配中低压工况下的连续运行需求，筒身沿轴向均匀分布的多组接口，分别对应介质进料、轻相出料、重相出料、排气、排渣、仪表安装等不同功能，接口的位置排布经过流场仿真验证，避免进料直接冲击内构件造成流场紊乱，同时保证各相介质在筒体内有足够的停留分离路径，减少短路流现象的出现。筒体下方设置的多组鞍式支撑结构，沿筒体轴向均匀排布，支撑位置避开筒体环向焊缝区域，同时兼顾热胀冷缩的位移补偿需求，其中一组支撑设置为固定端，其余支撑预留轴向滑动余量，避免设备运行过程中因温度变化产生的热应力造成筒体变形或者焊缝开裂。

　　在安装边界与尺寸适配方面，设备的整体长度与直径比例经过优化，既保证足够的分离容积，又控制整体占地面积，鞍式支撑的底板预留标准安装螺栓孔位，可直接固定在混凝土设备基础或者钢制设备平台上，安装时需要保证筒体轴向水平度偏差在允许范围内，避免因筒体倾斜造成内部介质液位偏移，影响分离效率。筒身的各接口均采用标准法兰连接形式，可直接与同压力等级的工艺管线对接，无需额外加工转换接头，侧面的小口径接口可用于安装压力变送器、液位计、温度传感器等检测仪表，实时监控设备内部的运行参数，方便操作人员及时调整进料流量、压力等工况参数，保证分离效果稳定。

　　设计过程中针对不同工况的适配性做了冗余考虑，筒体壁厚根据常用中低压工况的承压需求计算选取，封头与筒体的焊接接头采用全焊透结构，满足承压设备的强度与密封要求，筒身的接口法兰压力等级统一，方便现场备件的统一储备与更换，鞍式支撑与筒体接触的位置设置弧形垫板，增大接触面积，避免局部应力集中造成筒体局部变形，同时垫板与筒体之间预留微小间隙，避免焊接过程中产生的应力无法释放。设备整体的外部结构无突出的尖锐棱角，所有外露的焊接接头均做打磨圆滑处理，既方便后期的外部保温层施工，也能避免安装检修过程中出现磕碰损伤。对于需要定期清理内部积渣或者更换内构件的工况，筒体一端的封头可根据需求设置为人孔结构，方便检修人员进入筒体内部作业，无需整体切割封头，降低后期维护的工作量与成本。在流道设计上，进料接口的位置设置在筒体轴向的中部区域，介质进入筒体后可向两端均匀扩散，延长介质在筒体内的停留路径，相比端部进料的结构，这种进料方式的流场分布更均匀，可有效减少筒体内的流动死区，提升容积利用率，同时降低介质对端部封头的直接冲刷，延长设备的整体使用寿命。
