带挂钩双螺旋扭转弹簧结构设计

　　日常做结构设计时，这类带双侧挂钩的扭转弹簧，最常出现在需要提供旋转复位力矩的工位上，比如小型家电的翻盖铰链、园林工具的扳机复位结构、自行车锁具的锁舌回弹组件，还有工业夹具的压紧复位端，都是这类零件的典型应用场景。不同于普通压缩弹簧靠轴向形变提供力值，扭转弹簧的核心受力逻辑是绕簧体中心轴线的扭转变形，簧丝截面承受的主要是弯曲应力，这也决定了它的设计逻辑和压缩、拉伸弹簧有本质区别。

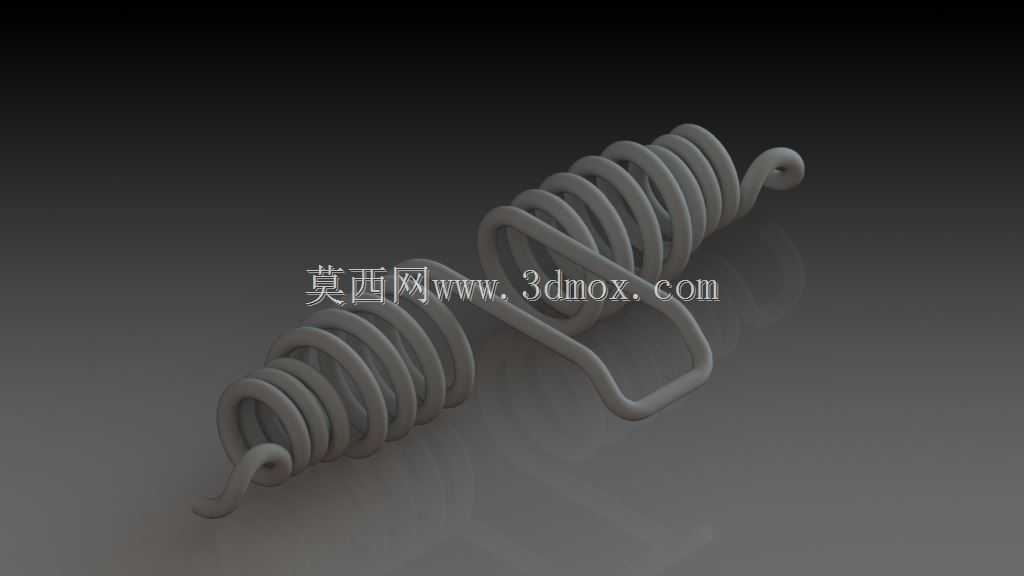

　　从结构上看，这个弹簧采用双螺旋段串联中间U型连接臂的设计，两端伸出的挂钩是直接和被连接件配合的受力端，设计时首先要确认挂钩的弯折角度和伸出长度，这部分直接决定了安装时的预扭角度，以及工作行程内的力矩输出范围。中间的U型连接臂不是随意弯折的结构，它的作用一方面是分隔两段螺旋簧体，避免弹簧在受扭时两段簧圈发生剐蹭干涉，另一方面也能在总力矩不变的情况下，通过拆分簧体长度降低单段簧丝的弯曲应力集中，提升零件的疲劳寿命。

　　做三维建模的时候，首先要确定簧丝的线径，这个参数直接和弹簧的刚度挂钩，线径越粗，相同扭转角度下输出的力矩越大，对应的安装空间要求也越高。其次是簧圈的中径，簧圈中径和线径的比值一般要控制在4到10的区间内，比值过小会导致卷制时簧丝内侧应力过大，成型后容易出现开裂，比值过大则会让弹簧在受扭时出现失稳，簧圈发生侧向偏移。两段螺旋段的有效圈数要根据需要的工作扭转角来计算，有效圈数越多，弹簧的刚度越低，相同力矩下的扭转角度越大，设计时要预留15%左右的余量，避免弹簧工作时达到极限扭转角，出现塑性变形无法复位。

　　安装边界方面，这类扭转弹簧一般要配套芯轴使用，芯轴的直径要比簧圈内径小10%左右，间隙太小会导致弹簧扭转时和芯轴摩擦卡滞，间隙太大则会让簧圈受扭时出现偏心晃动，长期工作会导致挂钩处应力集中断裂。两端挂钩的配合位要做圆角处理，避免挂钩和被连接件接触位置出现锐边切割，导致簧丝在反复扭转过程中从挂钩根部断裂。中间的U型连接臂在安装时一般是抵靠在固定结构上，作为弹簧扭转时的受力支点，所以这个位置的安装面要做平整处理，避免支点偏移导致弹簧输出力矩出现偏差。

　　实际选型应用时，要先确认工作工位需要的初始力矩和工作终止力矩，反推弹簧的刚度，再结合安装空间的长宽高限制，确定簧圈的外径、总长度、挂钩的弯折方向。很多新手设计这类弹簧时容易忽略挂钩的应力集中问题，挂钩弯折处的曲率半径不能小于1.5倍的簧丝线径，弯折处如果曲率过小，会导致该位置的弯曲应力比簧体部分高30%以上，很容易在几百次循环后就出现断裂。另外弹簧的旋向也要注意，扭转弹簧的旋向要和工作时的扭转方向匹配，让弹簧在受扭时簧圈有收紧的趋势，如果旋向装反，会导致簧圈在受扭时向外扩张，摩擦力矩增大，输出的力值偏差会超过20%。

　　建模过程中，螺旋线的绘制要注意两端并紧圈的处理，一般扭转弹簧两端会做0.5到1圈的并紧，减少弹簧工作时的端部晃动，挂钩部分的扫掠路径要做平滑过渡，不能出现硬折角，否则后续做有限元应力分析时，折角位置会出现虚假的应力集中峰值，影响仿真结果的准确性。装配验证的时候，要模拟弹簧从自由状态到最大工作扭转角的全行程，检查簧圈之间、挂钩和周边零件、连接臂和固定结构之间有没有干涉，尤其是在最大扭转角位置，要确认两段簧圈之间还有足够的间隙，不会出现挤压摩擦。

　　这类弹簧的表面处理一般根据使用场景选择，普通室内工况做发黑处理即可，有防锈要求的户外场景可以做镀锌或者电泳，高疲劳要求的工位还要做喷丸处理，在簧丝表面引入压应力，提升零件的循环使用寿命。
